摘　　要:
一．6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA9293和TDA7294，它们的标称输出功率在30～100W范围内，适用于家用高保真音频功率放大器。采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
关 键 词:
音频功率放大器 功率IC TDA7294 TDA7293 应用 LM1875 LM4766 LM3886

一、6片IC简介
本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。
虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。
1、LM1875

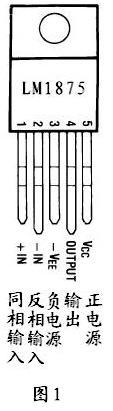

LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。它采用TO-220封装，外围元件少，性能优异，直到现在还一直被广泛应用于音响上。LM1875价格低廉，最适合于不想花太多钱又想过发烧瘾的爱好者业余制作，其音质也一直广受好评。LM1875体积小巧，且功率可达30W，内部也有过载、过热及感性负载反峰电压保护。


2、LM4766

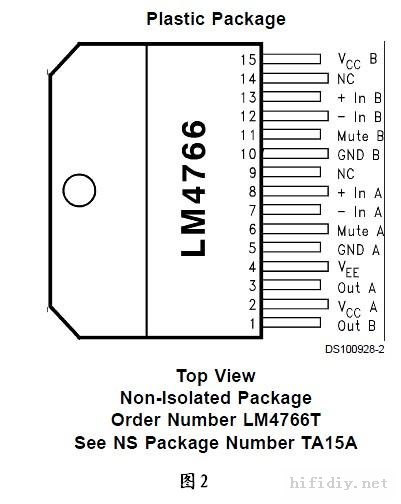

LM4766是国半公司推出的双声道大功率放大集成电路，每个声道在8欧姆负载上可以输出40W平均功率，而且失真小于0.1%，如图2所示。在国半公司的产品系列中，LM4766被归入“序曲”（Overture）系列，属于最高端的单片双声道大功率放大集成电路。它内含NS公司研制的SPIKc保护电路，对输出级晶体管的安全工作区（SOA）进行动态检测与保护，全面实现过压、欠压、过载、输出短路（包括短路到地与短路到电源）、热失控和瞬时温度冲击等保护功能，无须外接各种保护电路。


3.LM3886

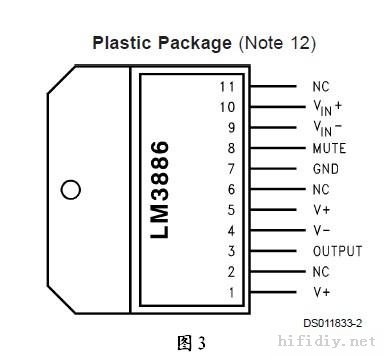

LM3886是单声道、高性能音频功放IC，如图3所示。它是美国国家半导体公司的“序曲”音频功放系列功率最大的型号，连续输出功率可达68W，内含自行研制的SPIKc保护电路，无须外接各种保护电路。


4、LM4780

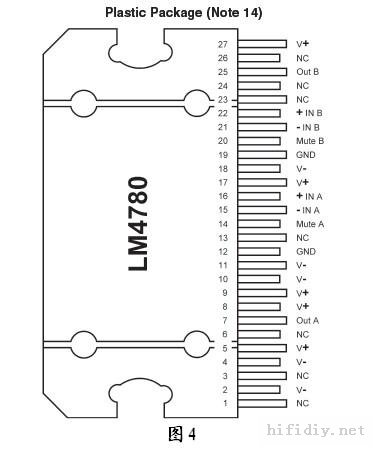

LM4780技能参数与LM3886完全一样，应该就是LM3886的双软声道版本，它内含是两个LM3886，如图4所示。



5、TDA7294
TDA7294、TDA7293 (责任编辑：admin)
