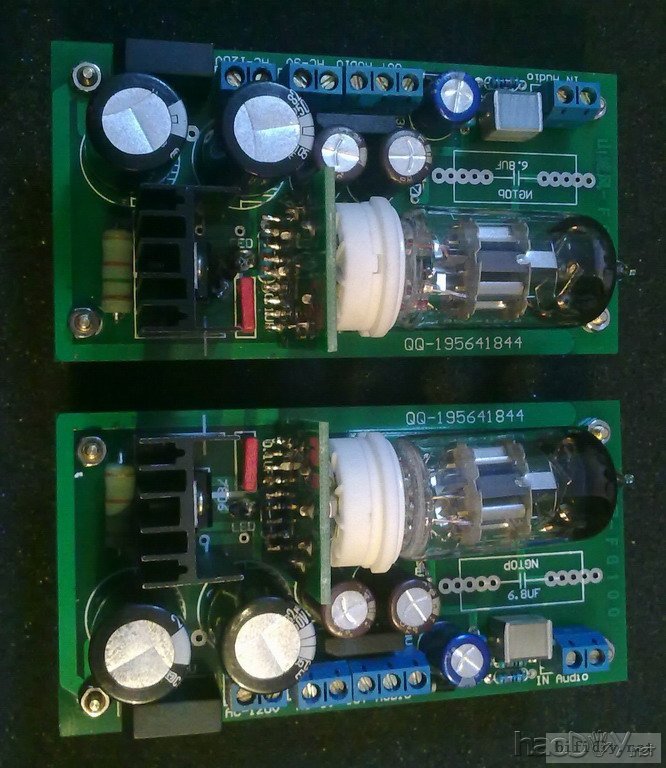

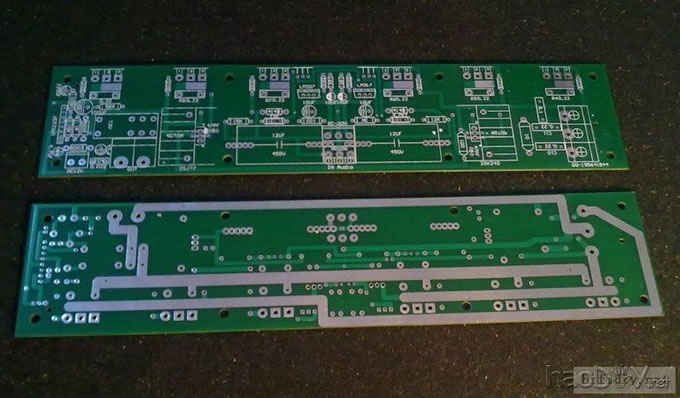

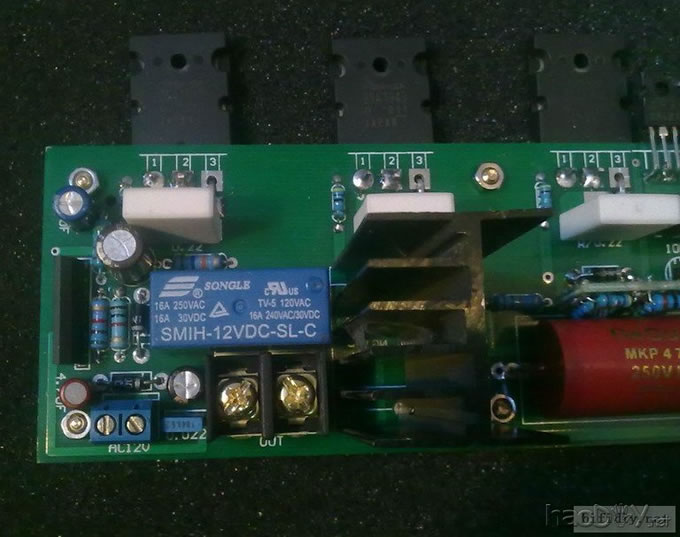

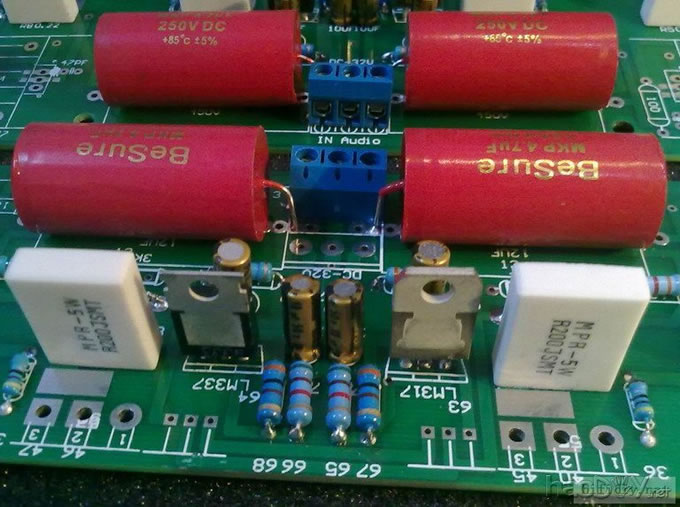

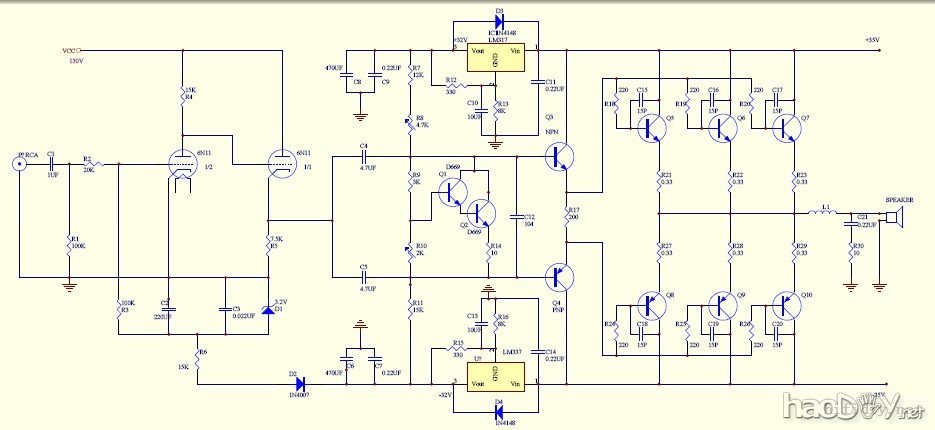

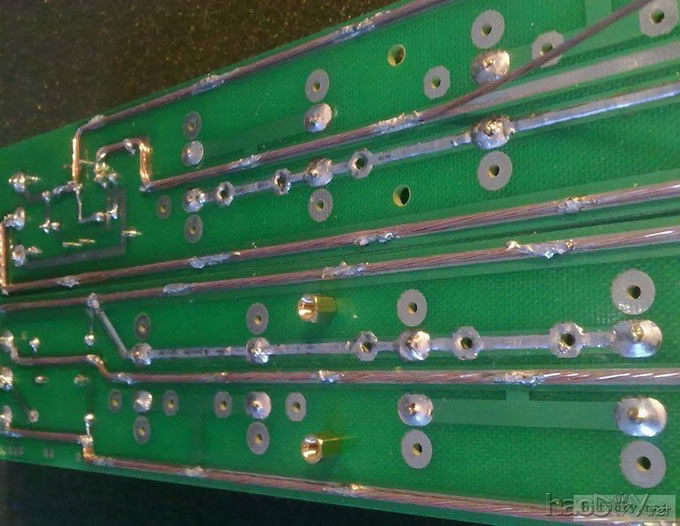

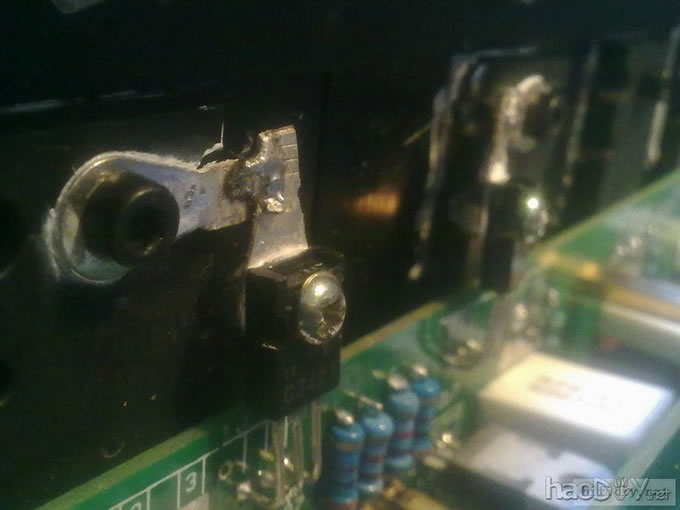

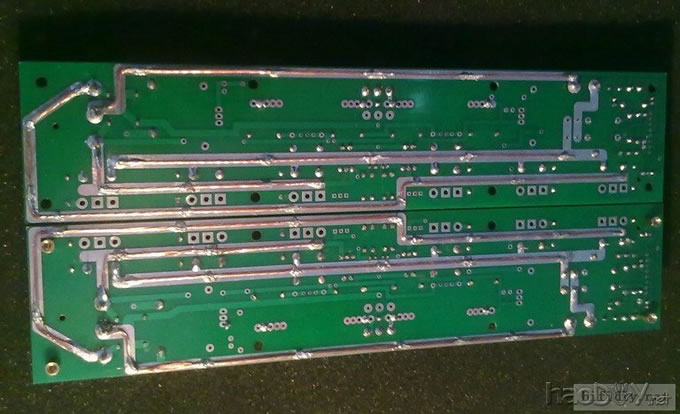

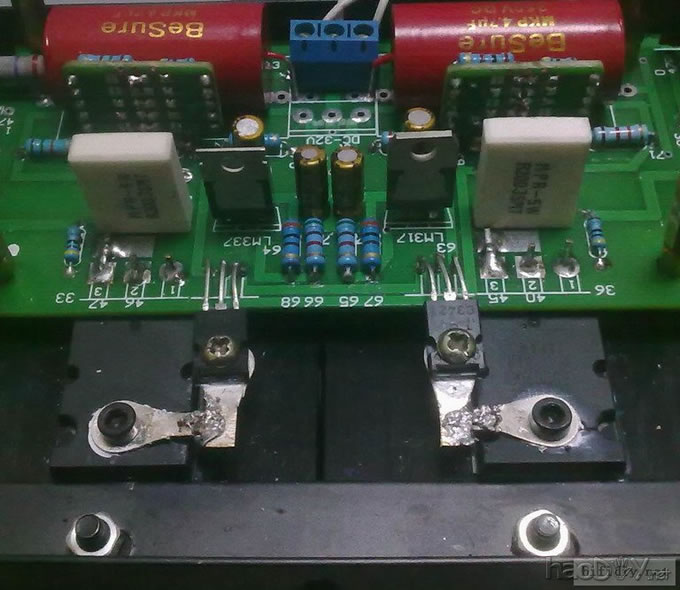

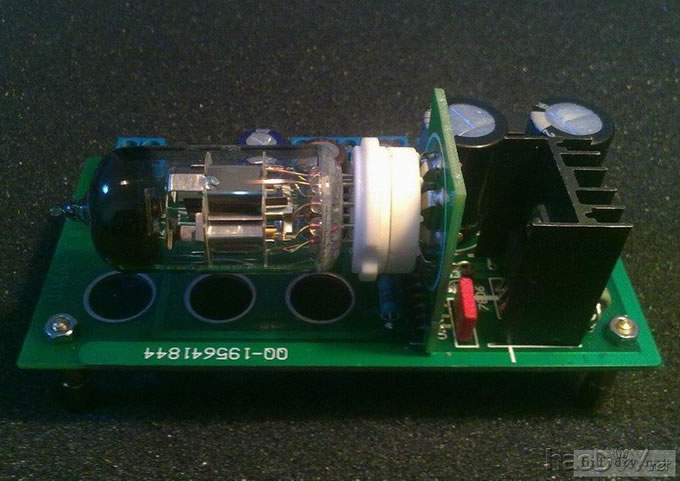

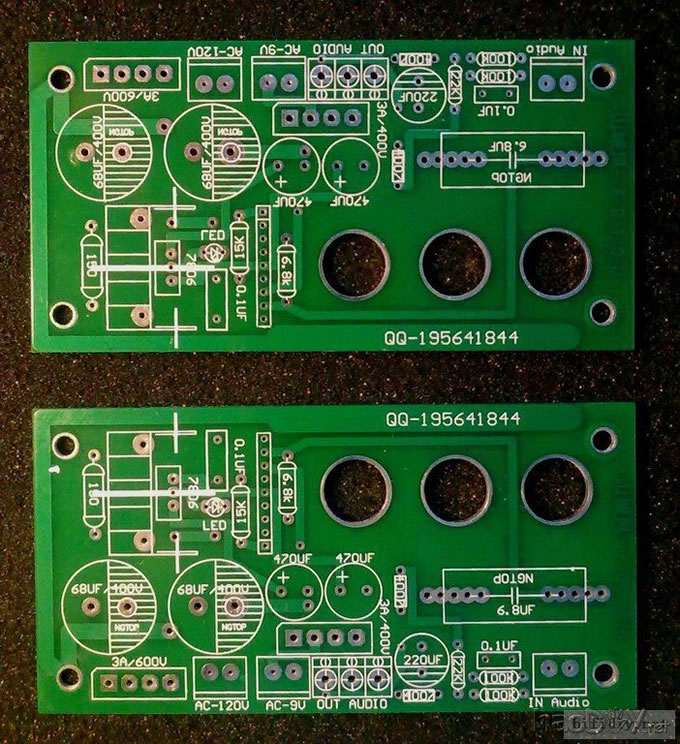

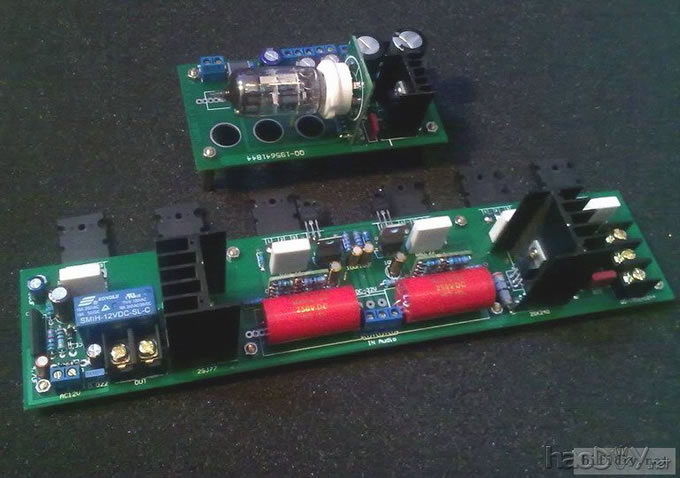

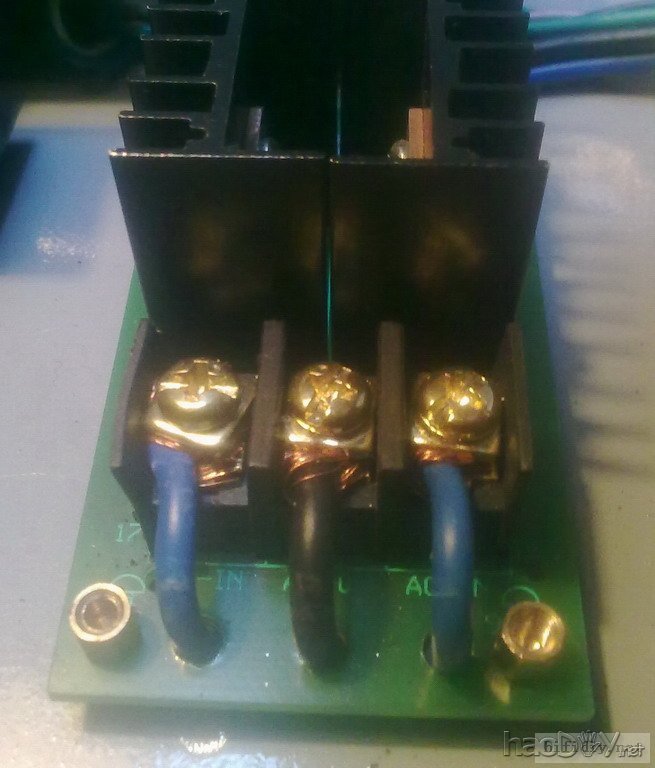

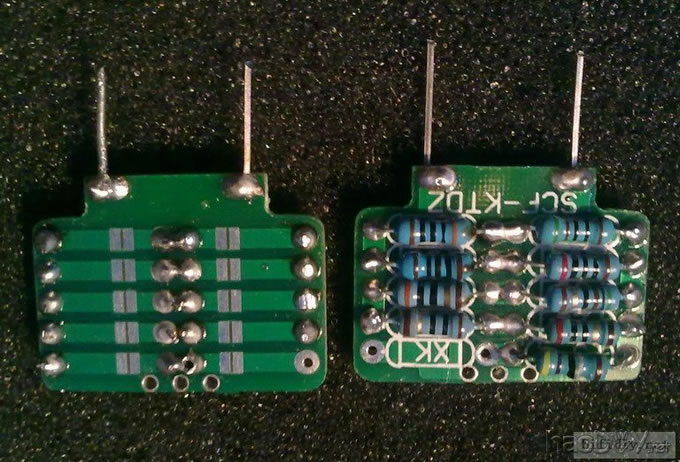

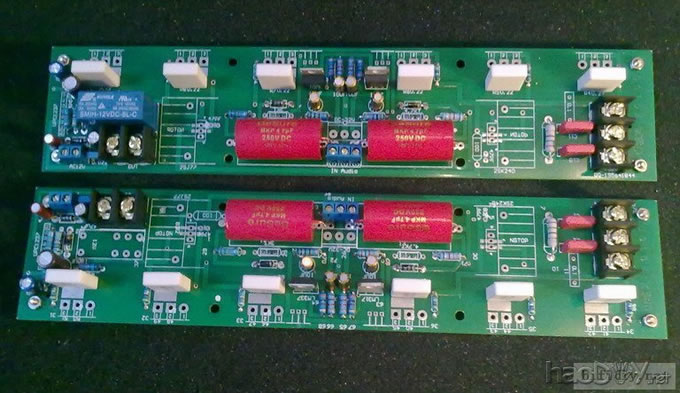

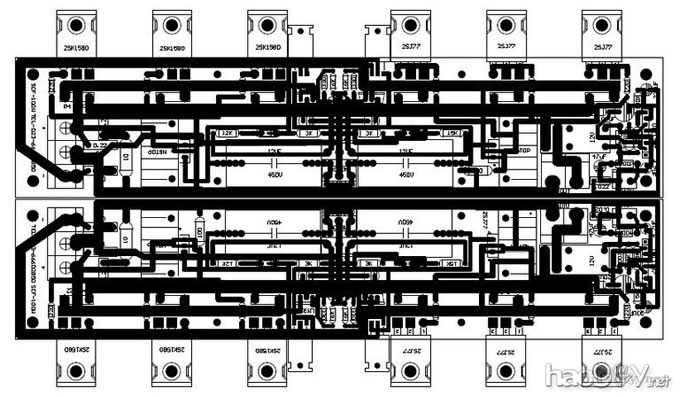

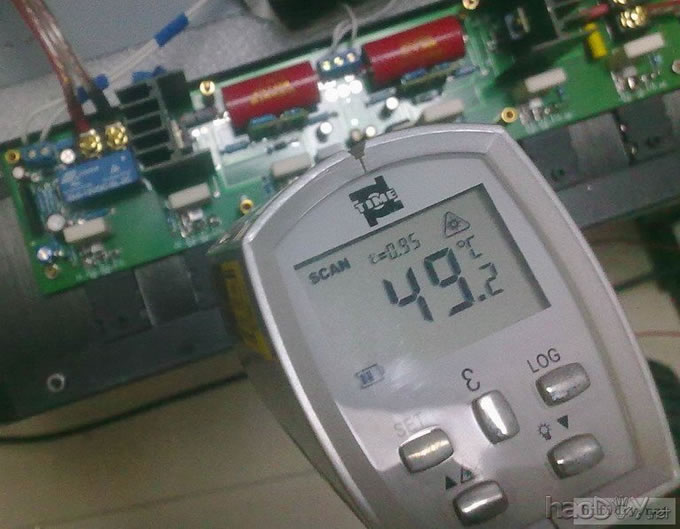

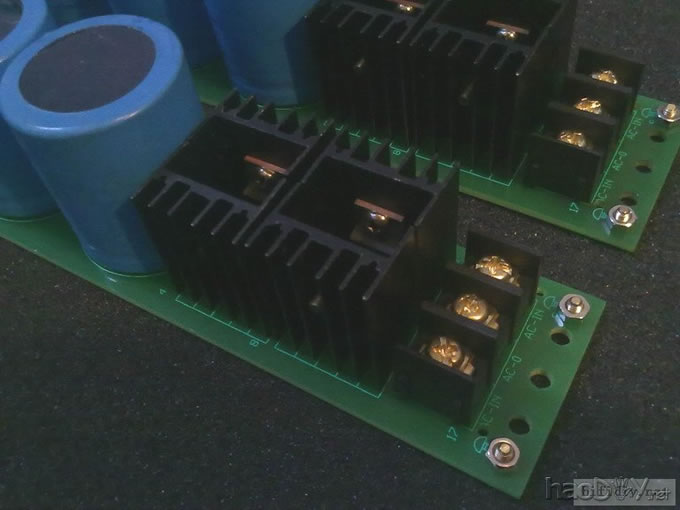

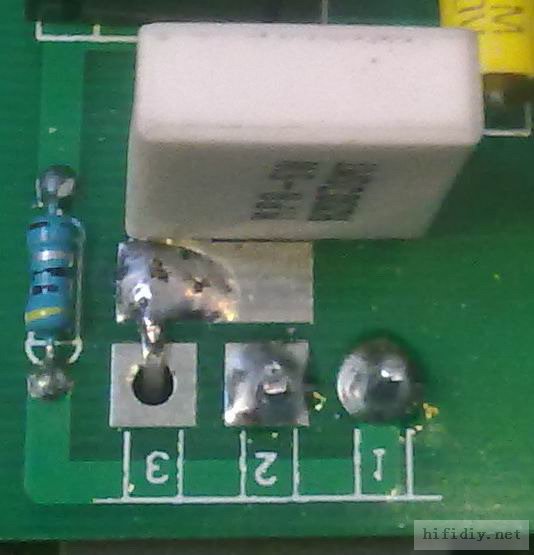

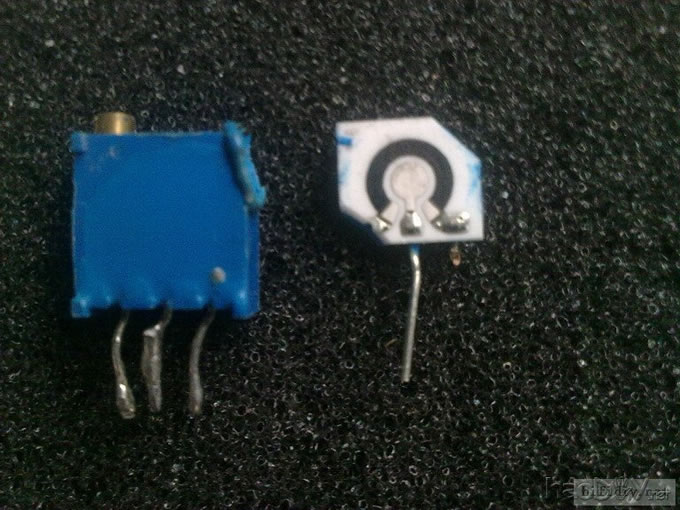

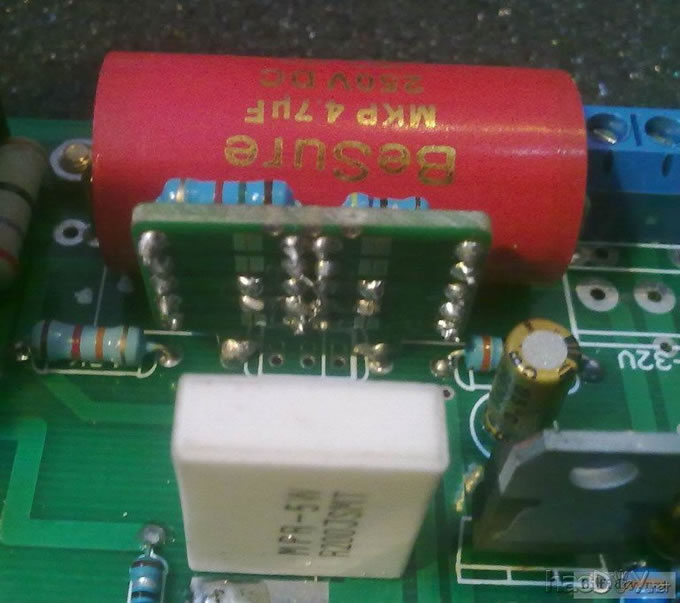

电子管诞生于1904年至今已有104年的历史了,随着60年代末期晶体管的异军突起，音频功率放大器进入了以晶体管为主的时代，但电子管那甜润优美动听的音色却让人难以忘怀，由此引起了胆机和石机之争,争的是各自的优缺点,目的谁是音频放大器的王者。面对眼花缭乱的争吵我选择了中庸之道,在我的新机中放入了两枚6N11电子管为之壮胆,来参加发烧友家园HIFIDIY的第九届DIY大赛。 制作宗旨 高成功率、电路简洁、搭配合理、稳定实用、工艺规范、音质醇美 电路原理: 放大器采用电压、电流分体式结构设计,便于今后演变成模块式功放,同时能够有效减少电压级和电流级的相互干扰,而且也使调试更方便可靠性更高,电压级采用了国产电子管6N11来担此重任, 两个三级管分别工作在共阴极放大和阴极输出器,这种放大组合的胆韵味优于SRPP放大电路,由于电压放大级决定了整个放大器的音色走向,同时电子管6N11的放大倍数适中无须施加深度负反馈即可满足电压增益需求,电压放大由一只真空管完成而且省去了使用晶体管需要严格配对的烦恼,如此醇厚美味的陈酒不能不装入我的“新瓶”中。   电流放大级选用东芝大功率管2SD5200 /2SA1943，三对大管已能从容管教大多数家用级音箱,只要电源和散热器满足条件你随时可以调整电流使其达到50瓦的甲类功放，电路的稳定决不能以牺牲性能为代价,所以采用无大环路负反馈电路来减少瞬态失真,直接代价是四个高性能高压偶合电容,但电子管电压输出本身就需要高压隔直电容,所以权衡利弊得失还是利大于弊.而敢于采用无大环路负反馈电路的前提是稳定性,这也是很多烧友又爱又惧胆石机的根本原因,稳定其实就是一种矛盾的相对平衡,功放电流放大级要稳定热负反馈量就必须大于管温电流漂移量,本电路采用了两支温控管并组成复合管电流放大电路,温控负反馈量明显强于单管温控电路,同时目前机箱决大部分都是四片式散热器组成,这样能形成一只温控管监控一片散热片的合理温控布局,电源电压采用23V交流低电压供电以利于降低成本和减少功率管热功率，但是动态没有高电压来的凌厉,烧友可根据自己的箱子和声音走向来选择。 功放特点: (1):电压、电流分体式结构设计, 有效减少电压级和电流级的相互干扰，调试无前后牵连安全方便可靠,且便于今后演变成模块式功放.  (2): 推动级采用独立式散热器,使其在温控负反馈回路中保持中立,,减少管温电流漂移变量(功放末级功率管采用复合管电流稳定性不好控制的根本原因)。  (3): 电压放大和电流放大管脚兼容2SK214 2SK1058等一代名管，让烧友有更多的选择余  (4): 电流放大板部分窄条宽度设计,可侧放或立放适应不同高度机箱。  (5): 牺牲音频性能采用环路负反馈电路来达到电路稳定的事情厂家能干烧友不用或少用为妥,本机以多了四只高性能偶合电容为代价换来无环路负反馈,但是音质的改善绝对够本。  (6):可调电位器如同一枚定时炸弹让人放不下心,自然老化震动都随时可能让功放冒烟花, 此机采用十只1/8瓦固定金属模电阻来组成万能可调电阻阵，焊接相应的短路片来调节阻值大小，从此功放的定时炸弹可以完全撤除了    (7): 两支温控管并组成复合管电流放大电路,温控能力明显强于单管温控电路。  (8): 采用大电流的肖特基二极管做功率整流用，这里是音频电流要经过的第一关，换种型号的功率管都能改变音质的走向,那么换复时间极短正向导通压降小的电源整流管音质能不变吗?顺便右倾提示一下:一般的整流桥堆还是少用的为好,因为整流管也是需要配对的!  (9): 温控管的正确安装方法不是直接安在功率管的管壳上或散热器上,而是悬空安装在功率管的旁边,通过调节连接在功率管和温控管之间的铜片长度和宽度来控制热反馈量,来调整功率管处于平衡状态时的工作电流,冷热机工作电流差异过大的原因就是热反馈控制量没有找到中点,所以经常有人一开机就过节放礼花,本机热机状态中点零漂移小于15mV   (10):再好的音箱线也要看看自己机子里的大电流线的截面积,犹如高速公路上的收费站一样再快的车也得慢下来,本机大电流部分采用优质接线座和印数板上加焊多股纯铜线来保证电流的畅通无阻。  四只隔直金属电容.jpg (124.71 KB)
