用LM1875制作的20W音频功率放大器功放

时间:2014-06-17 13:32来源:未知 作者:admin 点击:
LM1875采用TO-220-5封装结构,形如一只中功率管,体积小巧,外围电路简单,且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护。 LM1875主要参数: 电压范围:16~60V 静态电流:50MmA 输出功率:25W 谐波失真:〈0.02%,当f=1kHz,
LM1875采用TO-220-5封装结构,形如一只中功率管,体积小巧,外围电路简单,且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护。
LM1875主要参数:
电压范围:16~60V
静态电流:50MmA
输出功率:25W
谐波失真:〈0.02%,当f=1kHz,RL=8Ω,P0=20W时
额定增益:26dB,当f=1kHz时
工作电压:±25V
转换速率:18V/μS
用LM1875制作的20W音频功率放大器功放

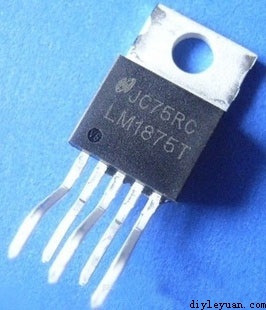

音频功率放大集成块LM1785
用LM1875制作的20W音频功率放大器功放

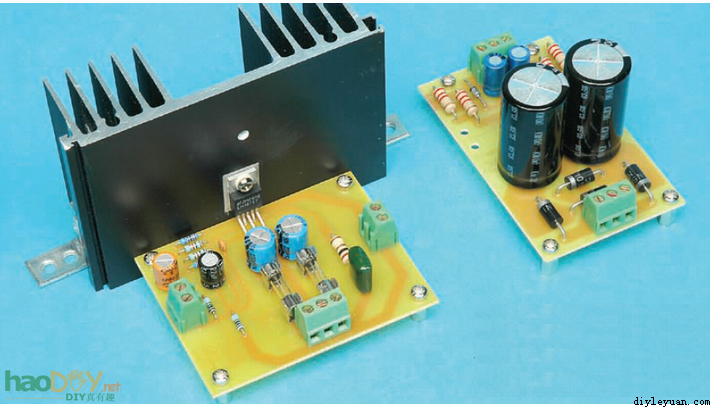

用LM1875制作的20W音频功率放大器

   LM1875的电源为±25V,扬声器用4Ω或8Ω。该放大器设计,用最少的外部元件。
用LM1875制作的20W音频功率放大器功放

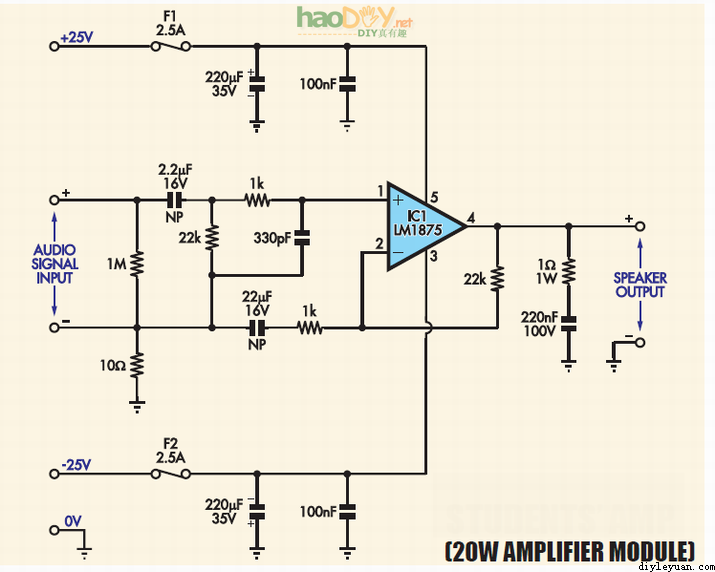

LM1875功放电路原理图
   LML875功放电路,利用先进的电路技术,以实现极低的失真。即使输出大功率,同样失真极小。
  通过以上的电路可以发现,电路设计的几个特点:
  1、信号地和电源地加了个10欧的隔离电阻,有利于提高信噪比。
  2、分体电源供电,整流滤波是另外用了一块电路板,有利于提高信噪比。
  3、输入端加了带通滤波电路,用于滤除超高和超低的信号,提高信噪比和防止自激。
用LM1875制作的20W音频功率放大器功放

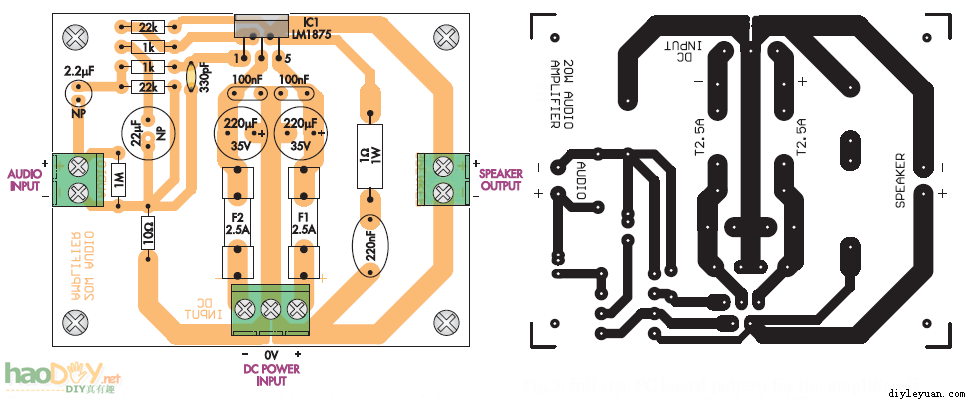

LM1875功放电路PCB图
用LM1875制作的20W音频功率放大器功放
LM1875功放电源电路图
用LM1875制作的20W音频功率放大器功放

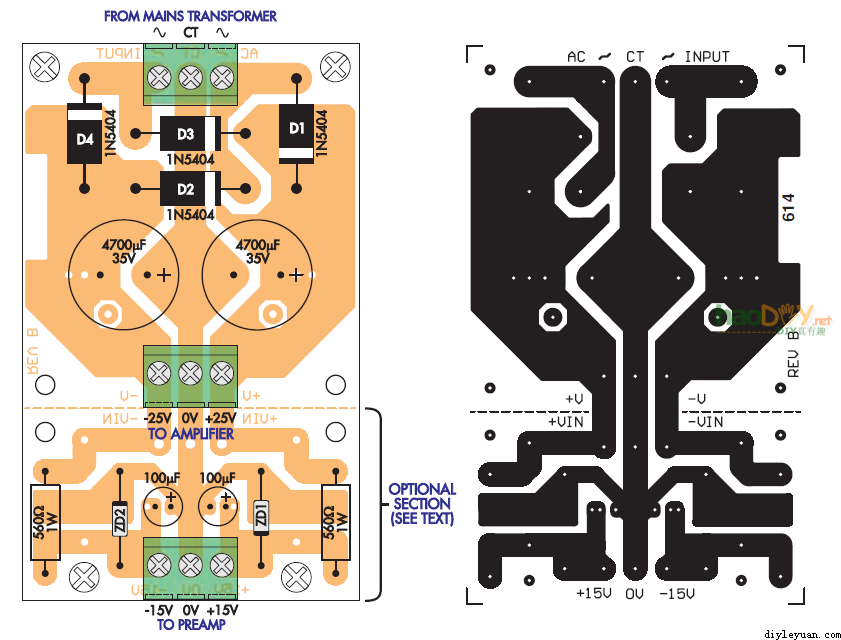

LM1875功放电源PCB图

用LM1875制作的20W音频功率放大器功放
