2010最后作品,赶不及参赛了 功放制作

时间:2012-09-19 12:31来源:hifidiy.net论坛 作者:xiehuijun 点击:
先上整机图片 线路采用上下对称全互补,免调中点! 下载 (51.62 KB) 2011-1-2 00:26 接下来就是漫长的加班工作 散热器是一体的,不是组装的,而且末级每颗管才200MV电流已经足够散热,你没见过MBL的安装,见了你还说这么大的机器才用这么一点散热 接下来就是

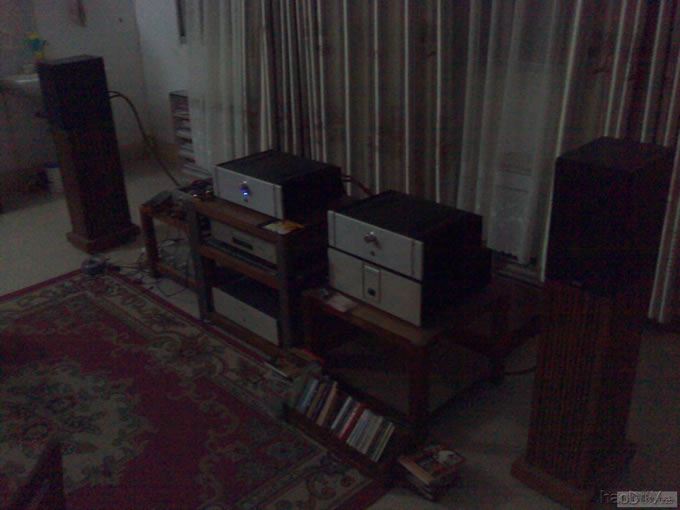

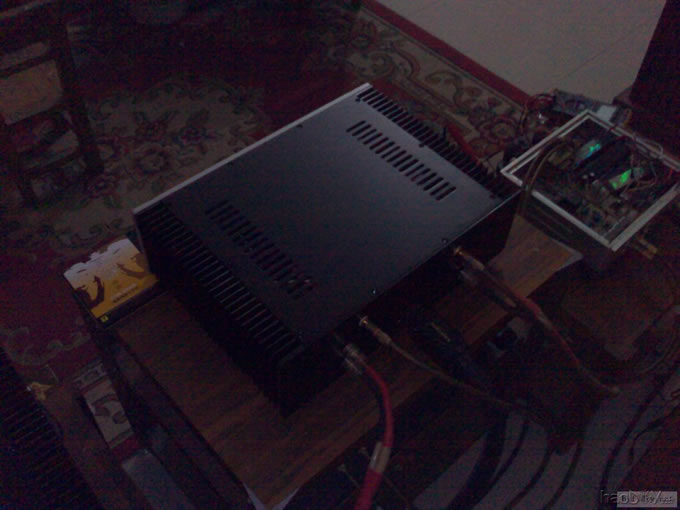

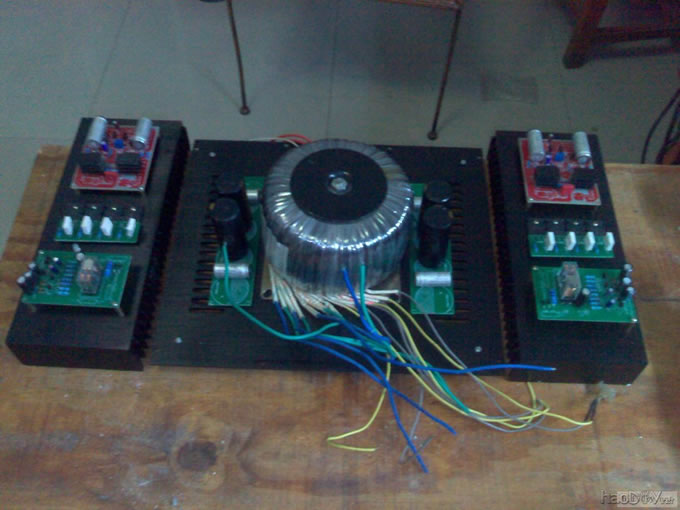

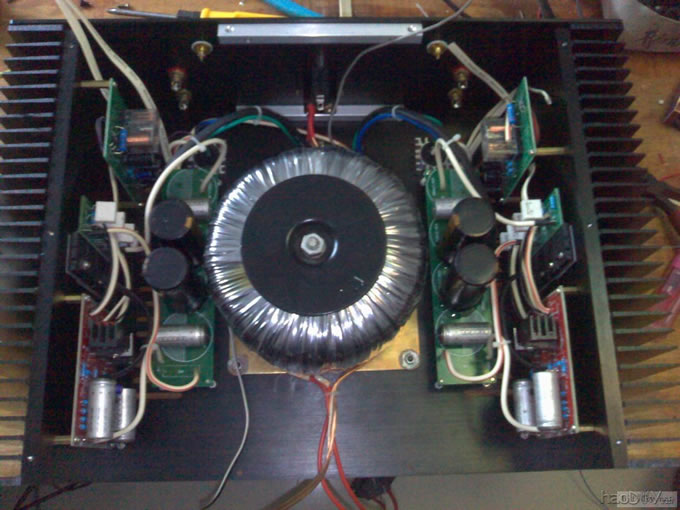

先上整机图片

2010最后作品,赶不及参赛了 功放制作

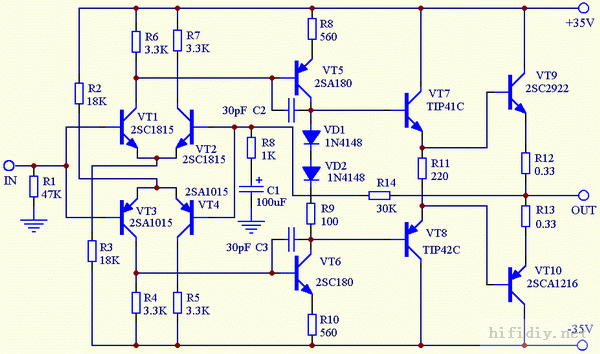

线路采用上下对称全互补,免调中点!

2010最后作品,赶不及参赛了 功放制作

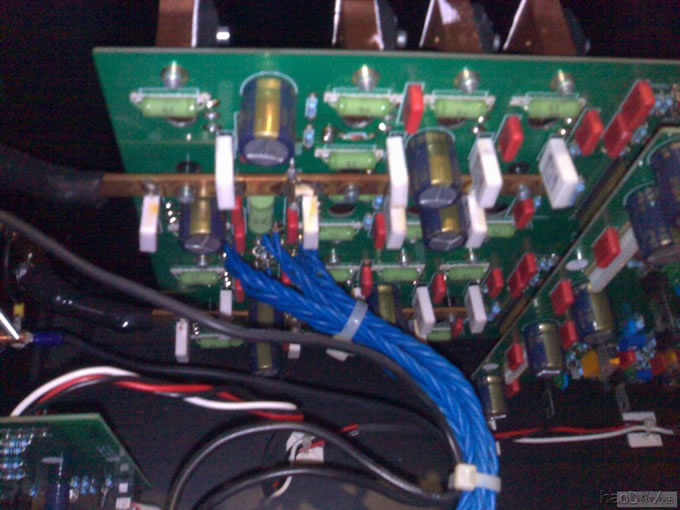

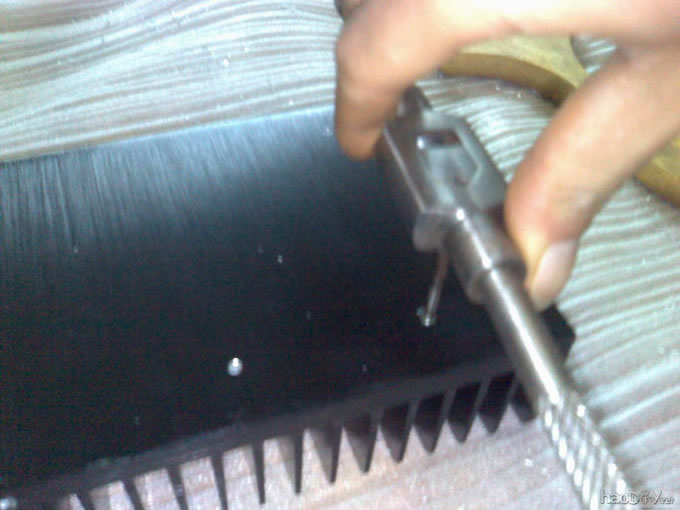

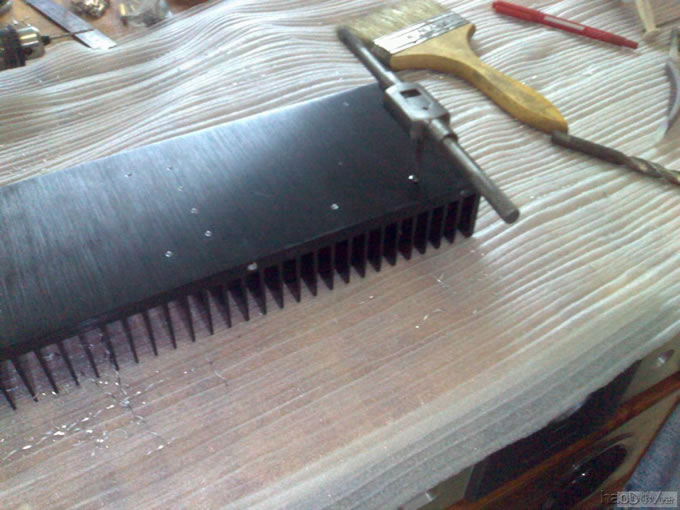

接下来就是漫长的加班工作

2010最后作品,赶不及参赛了 功放制作



2010最后作品,赶不及参赛了 功放制作

2010最后作品,赶不及参赛了 功放制作

2010最后作品,赶不及参赛了 功放制作



2010最后作品,赶不及参赛了 功放制作


2010最后作品,赶不及参赛了 功放制作

2010最后作品,赶不及参赛了 功放制作

2010最后作品,赶不及参赛了 功放制作

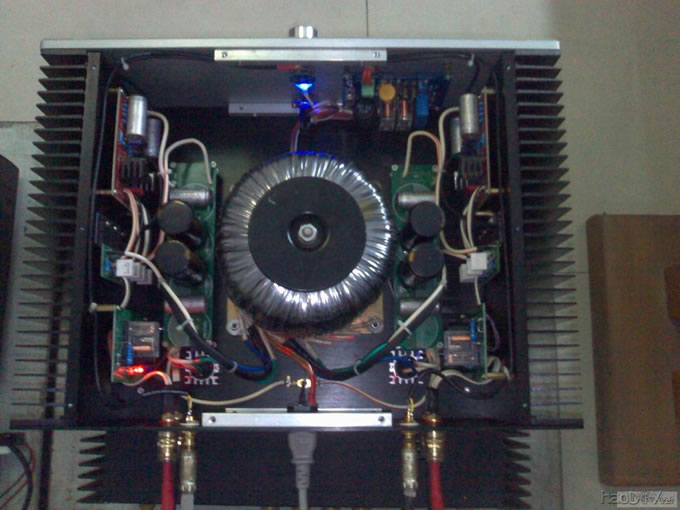

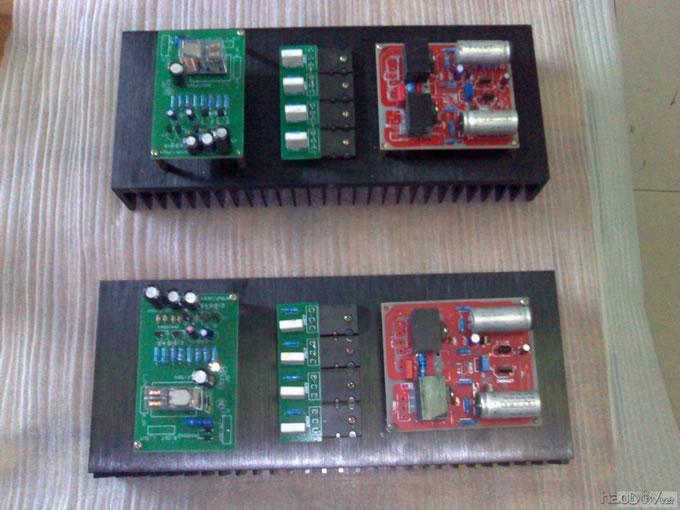

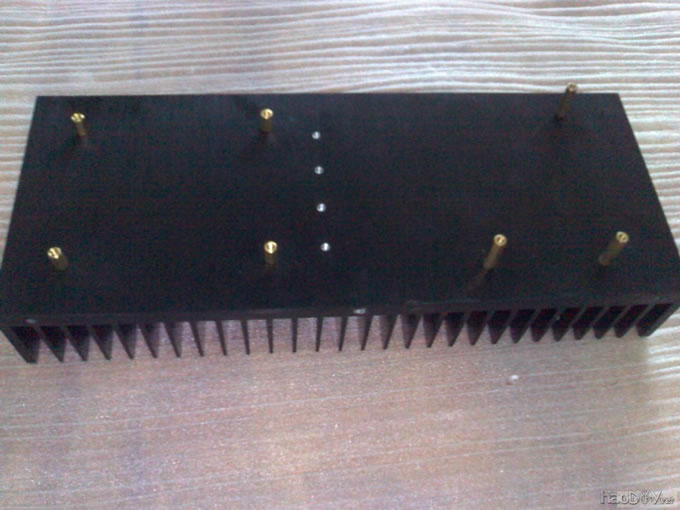

散热器是一体的,不是组装的,而且末级每颗管才200MV电流已经足够散热,你没见过MBL的安装,见了你还说这么大的机器才用这么一点散热
2010最后作品,赶不及参赛了 功放制作


2010最后作品,赶不及参赛了 功放制作


2010最后作品,赶不及参赛了 功放制作

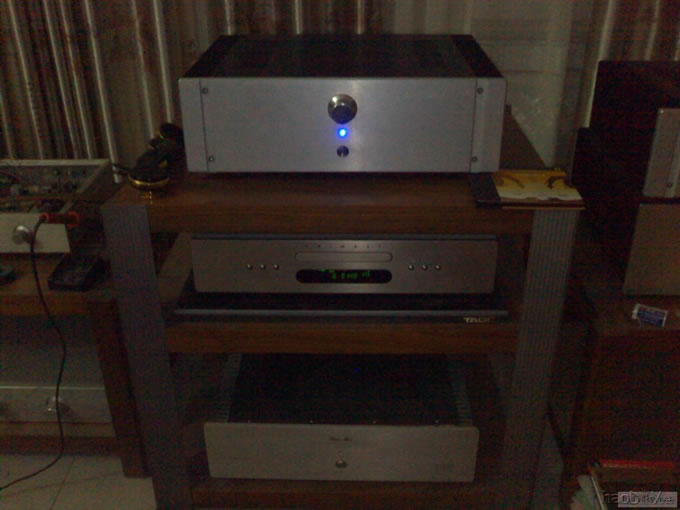

接下来就是试听了!试听器材有德国意力的204书架音箱,和翩美的CD机,电源线用卡玛的电源线!信号线范登豪,低频的层次
,形体都相当不错,音乐味很好,很耐听,输入及的电流为3MA,电压放大为4MA,推动50MA,末级为200MA电流,声音的平衡度很好
,声场很宽很深,动态也很好大,电源牛用恒达的1000w,每声道独立供电,电源有足够的余量,声音出来很有饱满度,
看来试听效果还是比较满意!电源开机选了软启动开机,防止大电流冲击,下面可以享受天籁知音了

2010最后作品,赶不及参赛了 功放制作

2010最后作品,赶不及参赛了 功放制作
