6j1电子管做前级推动lm1875功放，带耳放功能。经过6j1电子管缓冲后，能大幅度降低“数码味”和“晶体管声”，使整套音响系统带上一股甜美自然的“胆味”，音色更加甜美、柔和。比一般的lm3886，tda7294更好听。 前级是采用6J1发烧电子管胆前级：仿名机音乐传真X-10D的电路原理设计，加以合理的优化，比原机性能更稳定，电子管发挥提高了百分之十。此机采用双交流18v输入，不必为找高压电源而烦恼 本板自带升压 让你在低供电下享受高压电子管的韵味 电源工作原理：一开电源，电子管灯丝开始加热，此时升压从零电压开始升压，等电子管灯丝热了，升压也刚好升压完，所以这点跟胆整流是一样，4颗470UF的电容滤波非常干净，优良的供电系统才不会有交流声，灯丝是直流12V供电，需要两只管的灯丝是串联的，采用直流灯丝也是为了降低噪声。

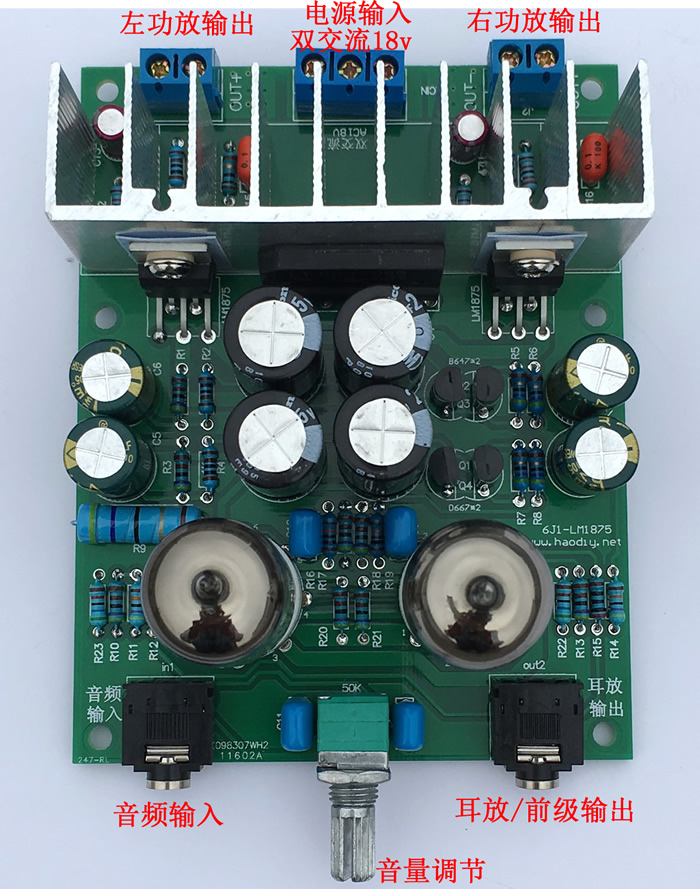

前级输出后自动切换推动耳机或推动后级lm1875功放，即插入耳机后，功放无输出，不插耳机时，就是推动功放输出
耳放/前级输出功能：有些朋友希望此产品可以直接驱动耳机，6j1电子管前级输出信号也可以驱动耳机， 但输出的声音略比数码音源小，推力一般，如果朋友们能接受此方式，那么就可一试，经过此产品音源处理，耳机声音也会有出现一种甜美细腻的“胆味”。耳机输出功能也可以做前级输出功能使用，接其他后级功放。
后级lm1875t功放：采用欧美LM1875T经典设计！布线合理！性能出众！备受DIY爱好者追捧！小店保留原来全部走线，保留原版性能的前提下，同时还对原版元件进行加强了哦，引入6j1电子管推动后，音色更加甜美优美！
采用发烧用料：耦合电容采用日本日精音频专用无极薄膜电容，高频低阻电解电容，1%精度金属膜电阻，北京J级军规电子管6J1，nichicon，elna发烧补品电容，性能更好，音色更佳！
性能参数： 供电电压：默认双交流18v（最高电压不可超过双交流19V，也不能低于18v，否则电子管点不亮，声音失真。如果需要使用交流12v，需要修改灯丝降压电阻为2.2欧，此时功放输出功率会稍低些） 耳放/前级输出：放大倍数约0.8倍（耳放功能可以尝试使用，可以推动灵敏度高的耳机，推力一般，耳放输出也可以当前级功能使用，输出接推动其他功放，拥有电子管味道。） lm1875t功放输出功率：典型20W（最大30W） 扬声器阻抗：4Ω-8Ω 总谐波失真：＜0.04% 信噪比：105dB 频率响应：14Hz-100kHz（由RC高低通电路算得最大范围3.29Hz-482.29kHz）

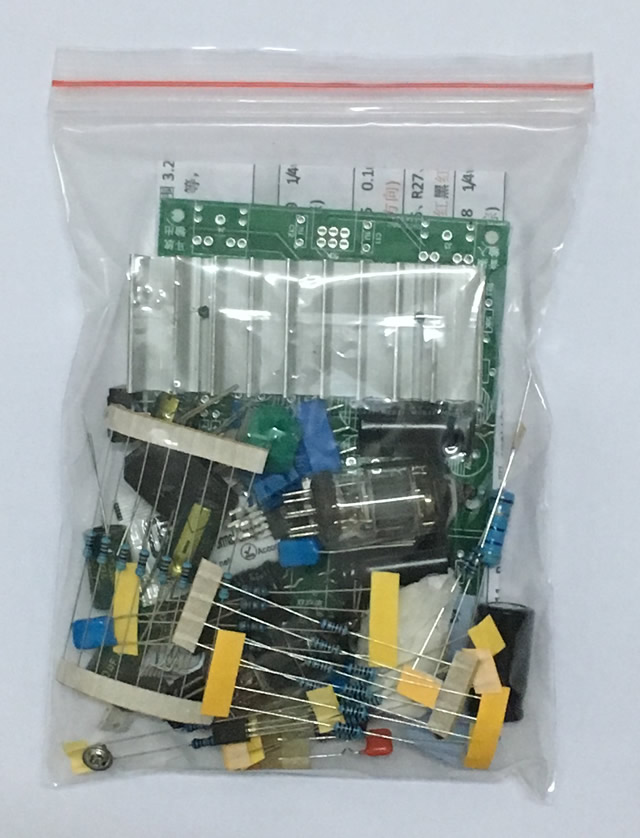

套件散件，自己组装

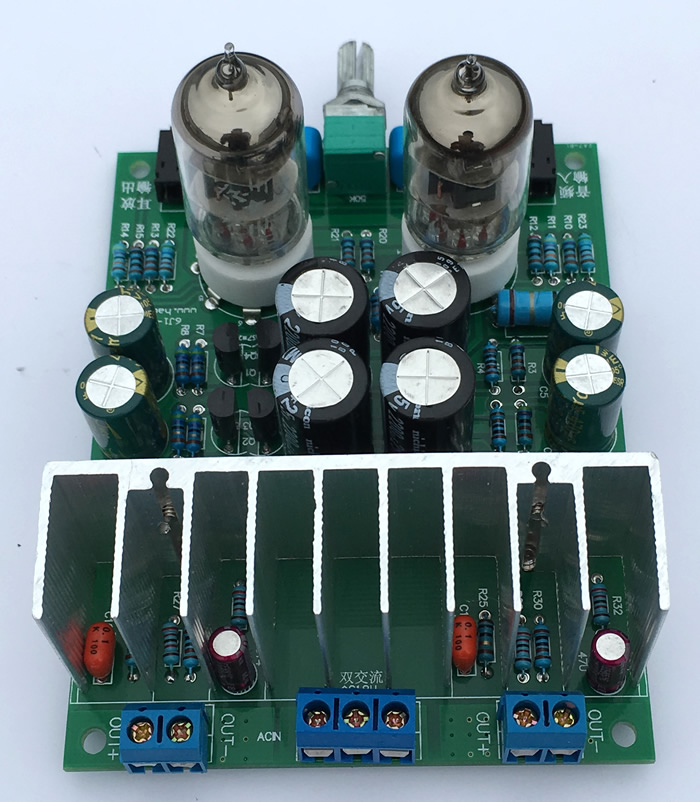

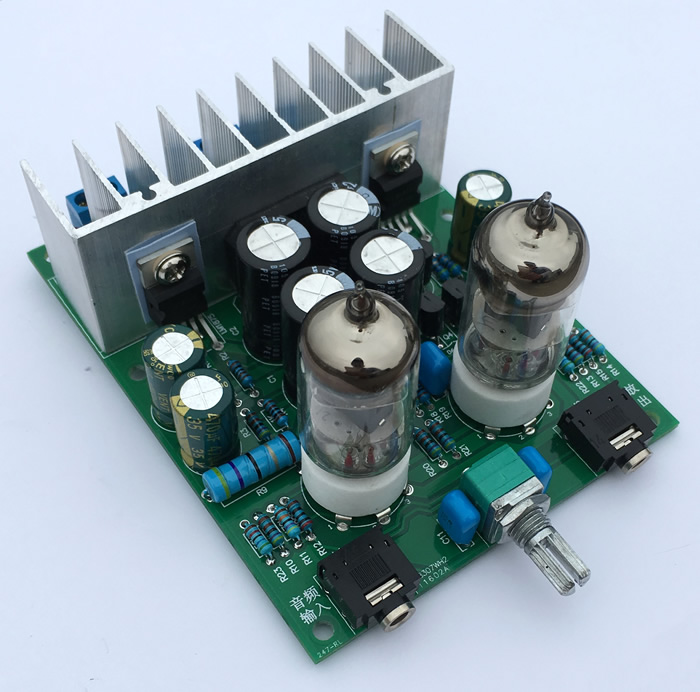

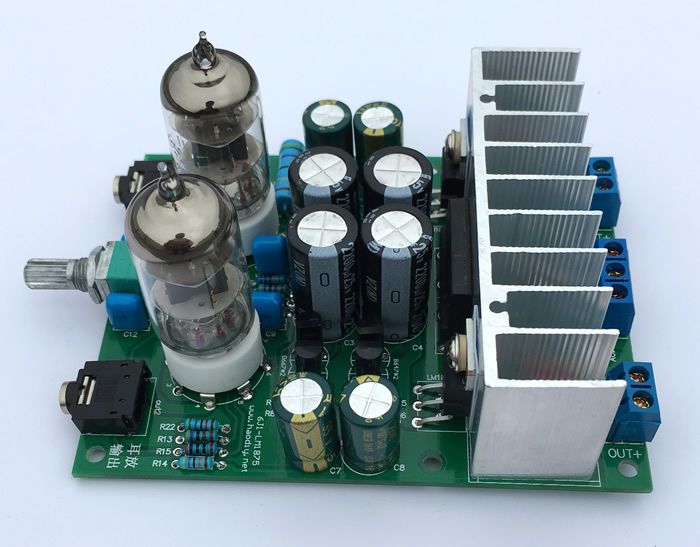

下面是焊接好的成品 不带机箱，不带电源变压器
下面是选配机箱+接线柱+开关+螺钉铜柱， 不带电源变压器，不带电源线，机箱需要自己开孔安装。注意因为是小机箱，安装紧凑，电路板太靠近变压器，易受变压器干扰产生非常微弱的嗡嗡噪音，同时散热性也较差些，如果采用此机箱，建议采用优质带铁罩屏蔽的变压器，同时机箱多开散热孔注意散热。

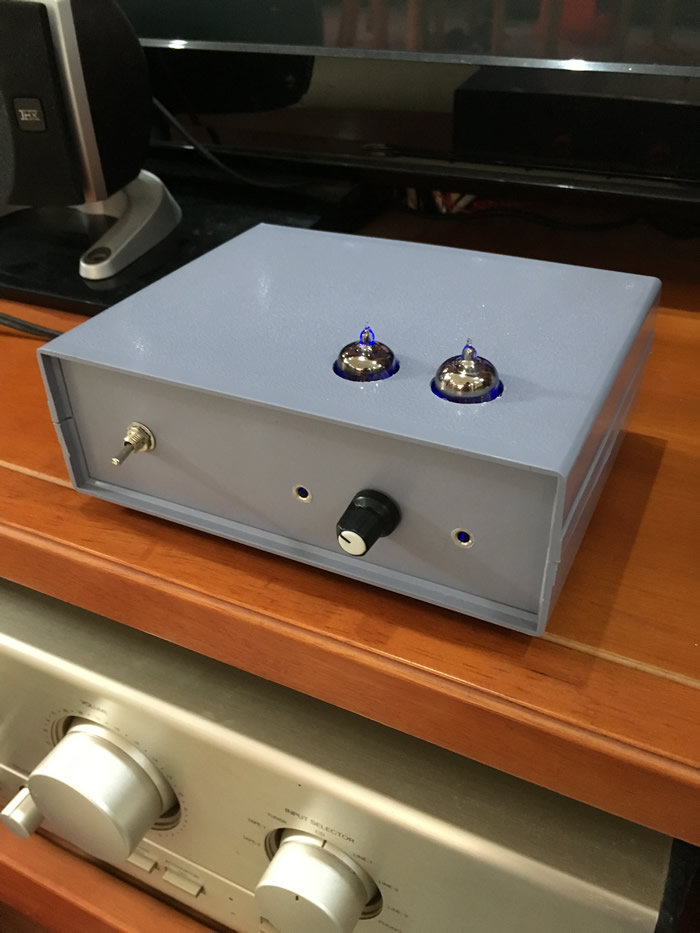

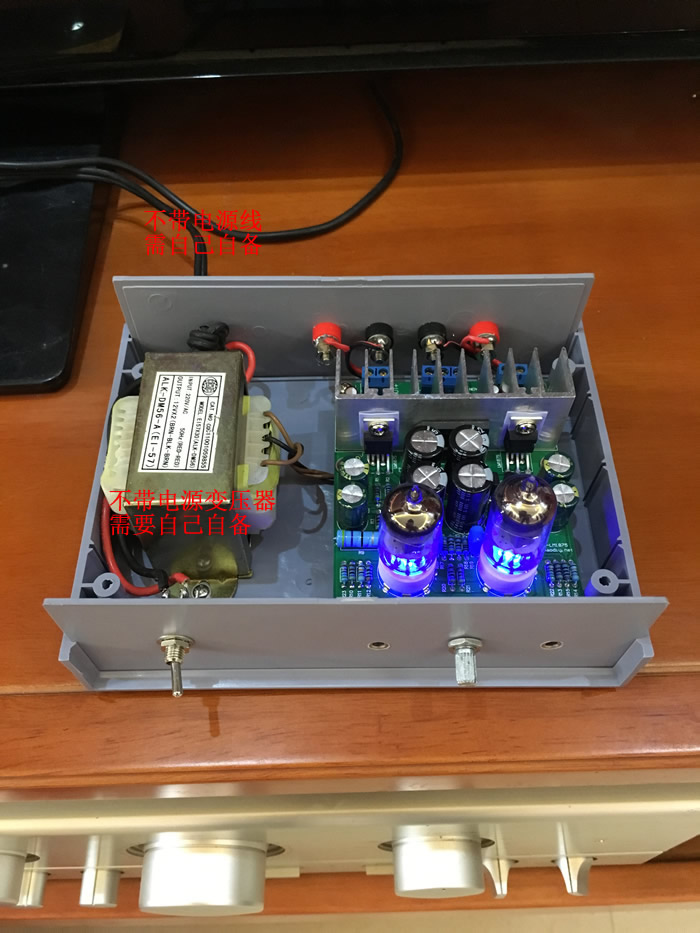

下面是装入机箱效果图，不带电源变压器，不带电源线，需要自己自备。
|
