前言
创意源于灵感!

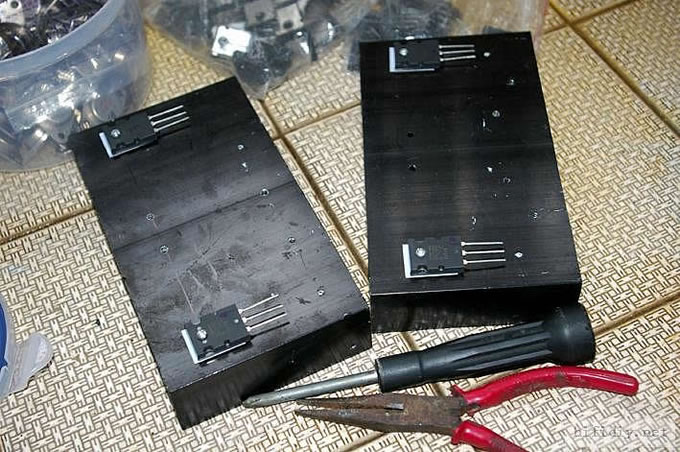

上个星期,具体地说是4月8日收到快太兄用邮政特慢邮来的一个大包裹,里面装着的据说是做小甲最最理想的三块散热器!带着满心喜悦以最快的速度打开邮包。。。。。心情顷刻跌落谷底!妈呀。。。这不是存心害人吗!这丁点散热能做什么样的小甲?分明是想看烟花!!!痛定思痛,好!既然这不安好心的家伙给我这么一个机会,那我就还他一个"奇迹"吧!听着悠扬的音乐。。。哈哈。灵机一动!!!于是就有了下面这台JJ……
恋上无线电电子学数十载,装机可谓无数,但这一部却是至今为止我所做的体积最小的甲类功放,之所以称之为袖珍甲,是相对于输出功率与体积之比而言的,以其10W的甲类输出功率、220X180X100的体积,相信没有哗众取宠妄自尊“小”之嫌吧!
主要规格指标:
输出功率:10W
使用电路:HOOD1969
工作电压:(变压器输出)AC28V
静态电流:0.9A
散热器表面温度:55度(连续工作两小时)
…………
特别鸣谢对本机的制作给予大力支持、免费寄送散热器的快太兄!!
第二章:安装与调试

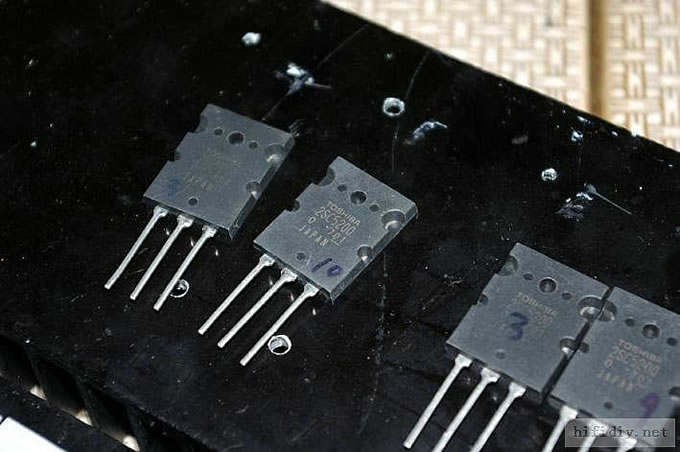

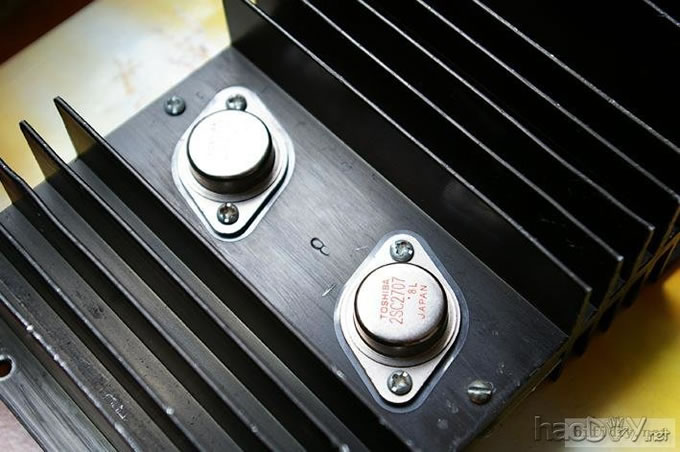

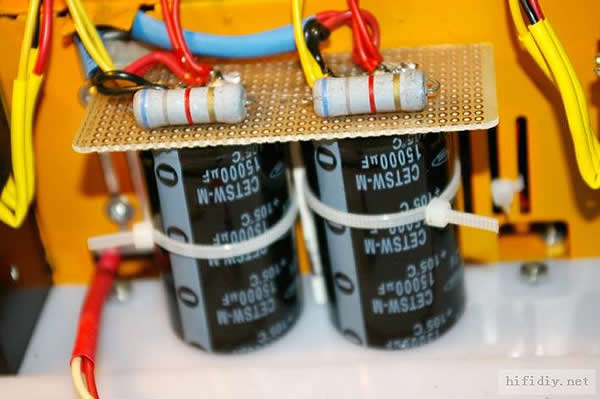

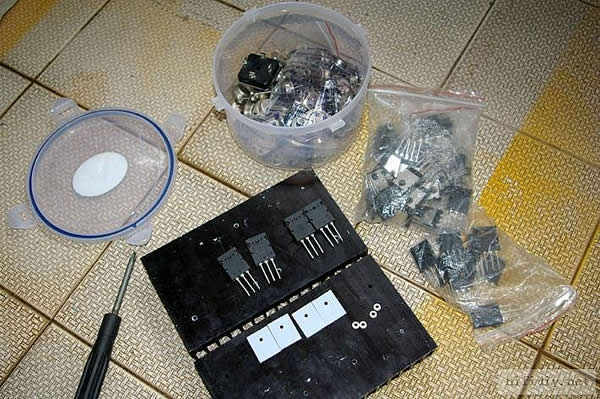

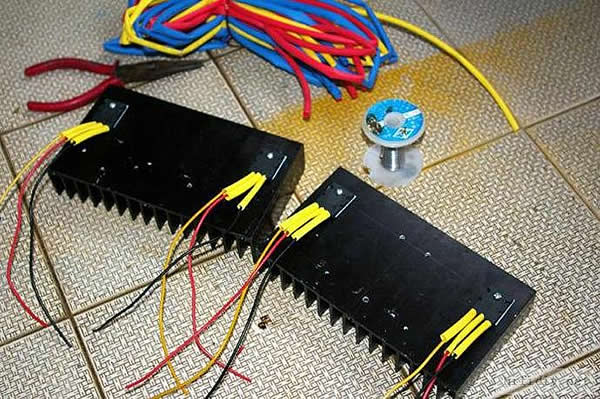

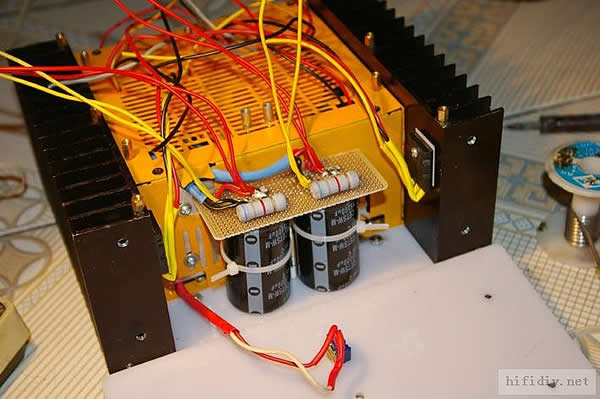

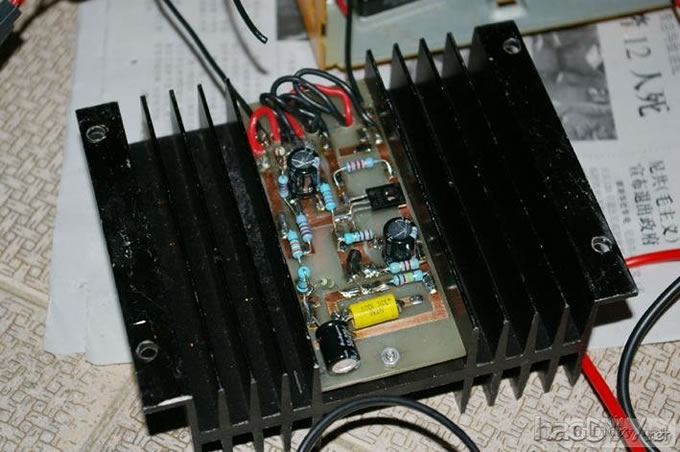

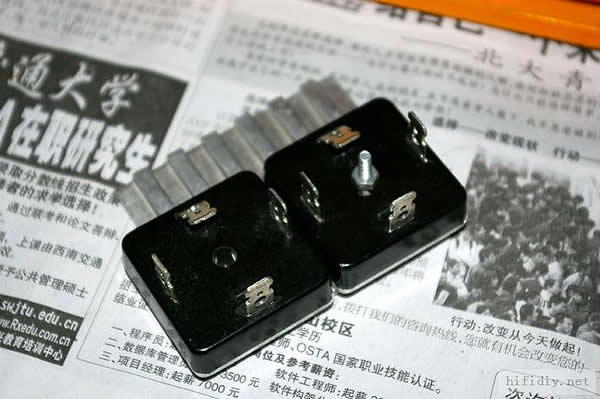

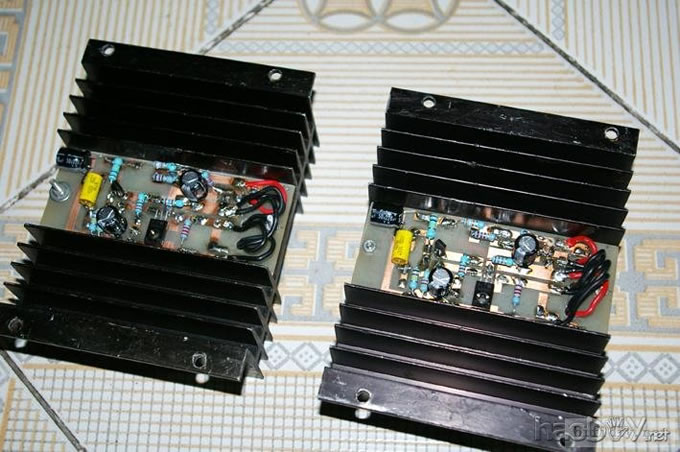

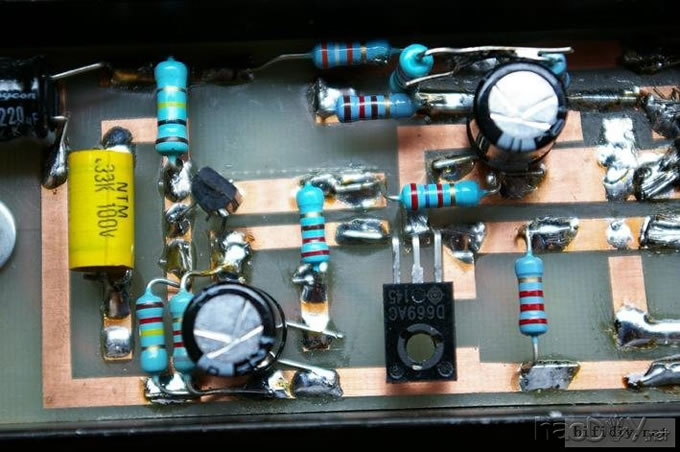

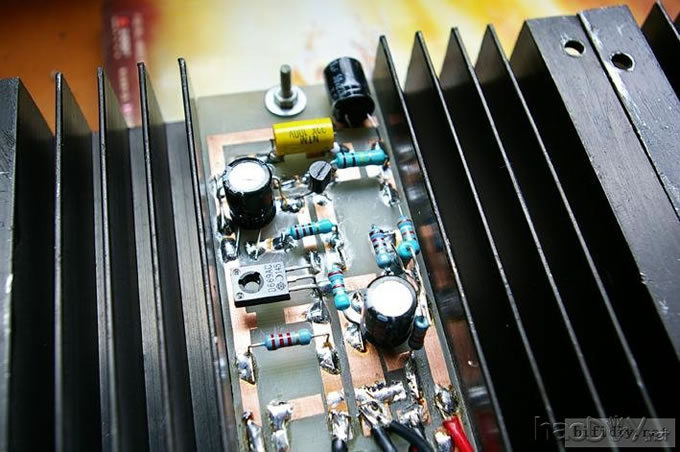

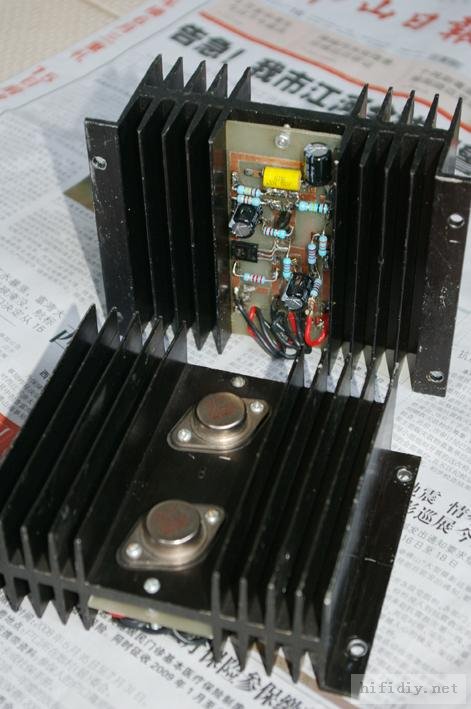

由于布局设计过于紧凑,为方便安装同时避免因空间过小造成短路,元件直接焊接在电路板的铜箔面,这样一来反倒省却了打孔这一麻烦的工序,少断几根钻咀....

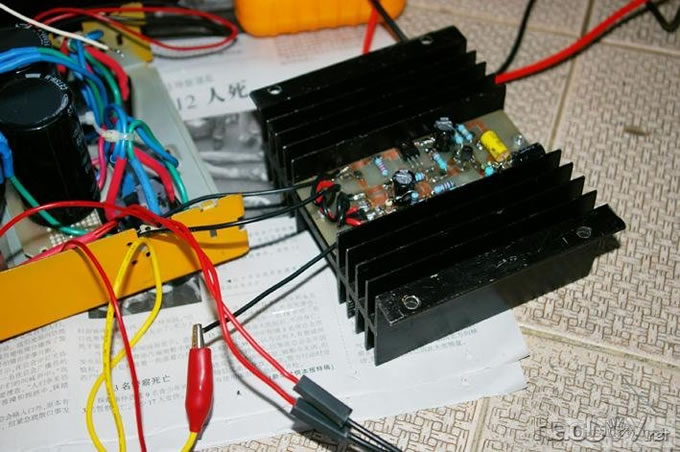

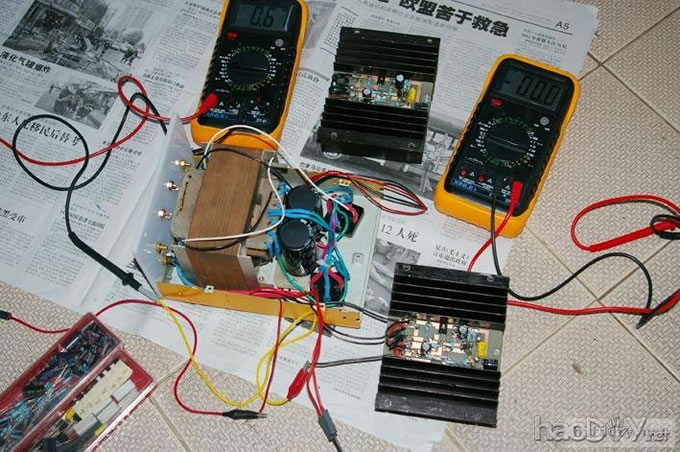

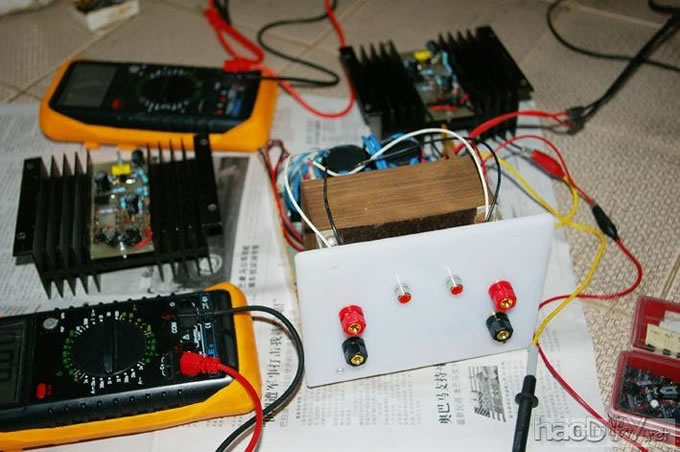

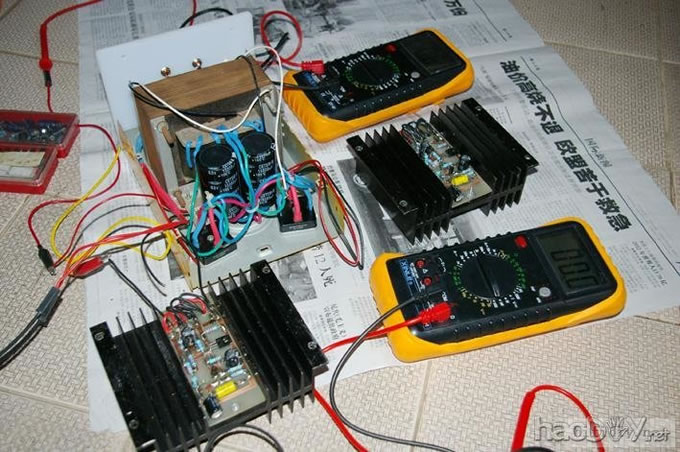

HOOD1969电路调试非常简单,需要调整的只有中点电压和静态电流两项.本机使用电压为38V,静态电流为750MA.连续工作3小时散热器表面温度是50度.
第三章:机箱制作

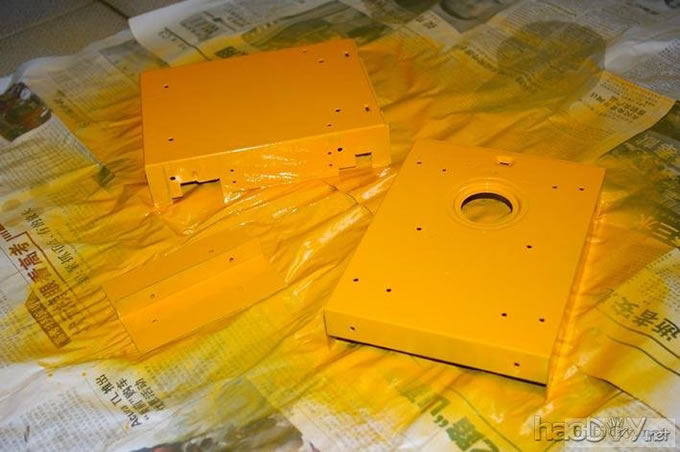

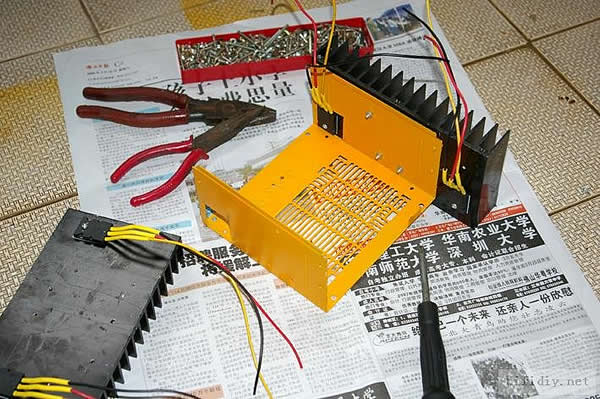

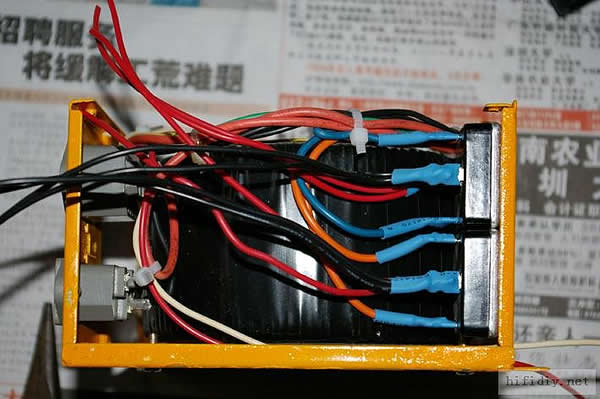

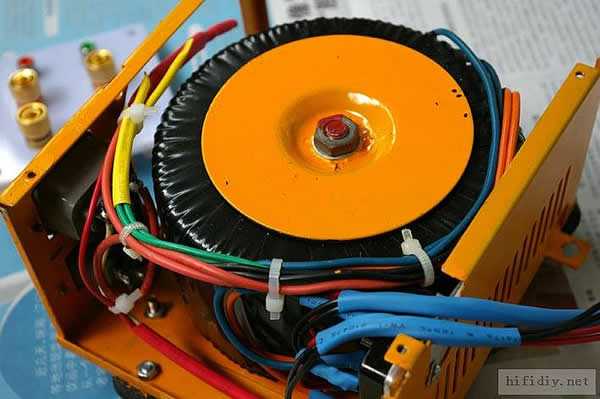

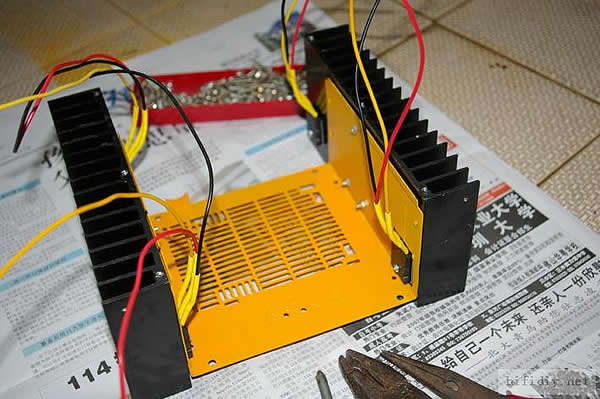

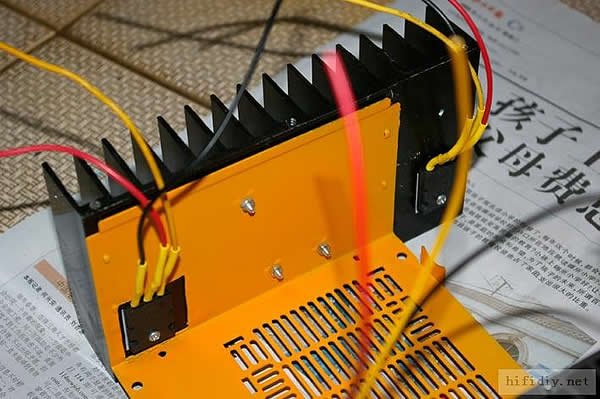

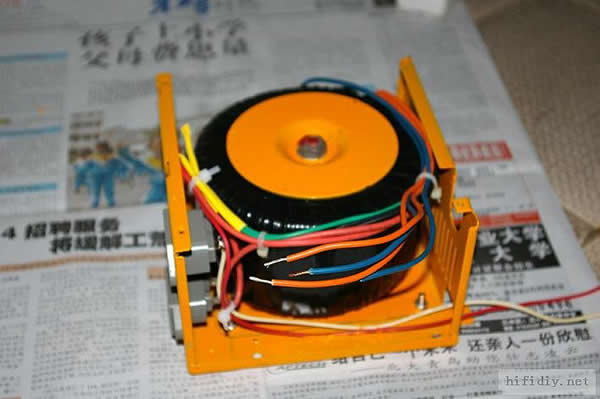

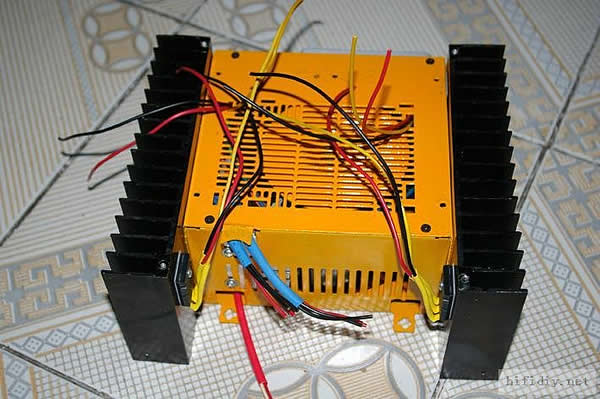

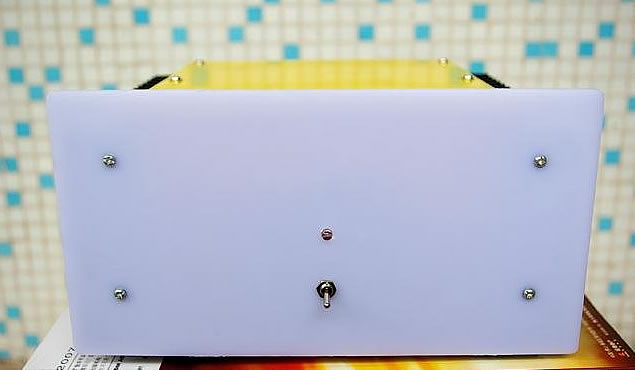

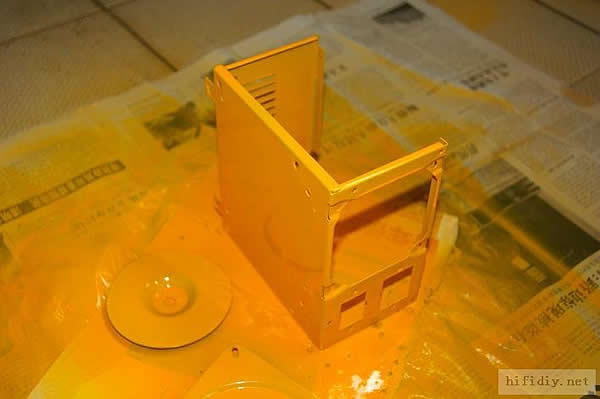

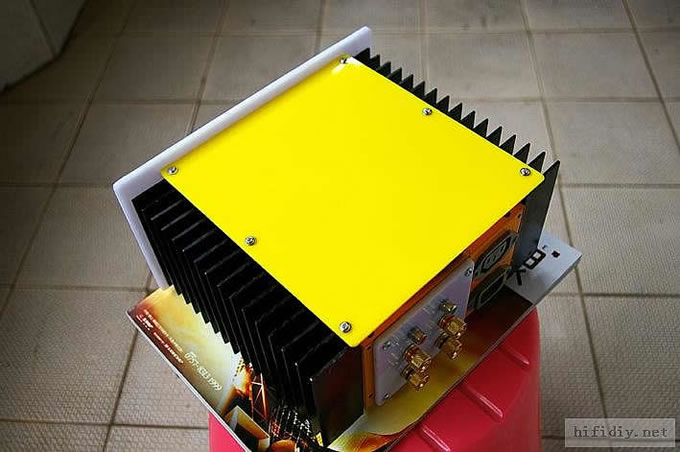

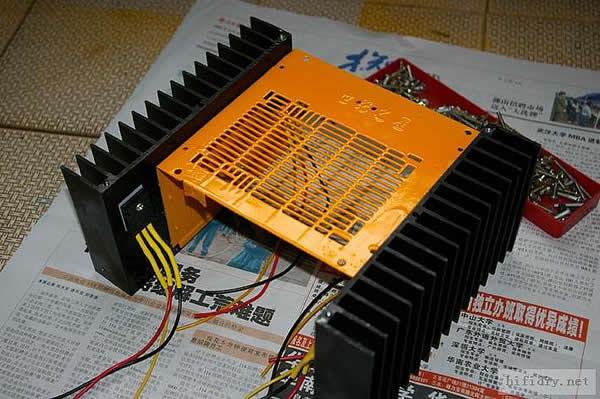

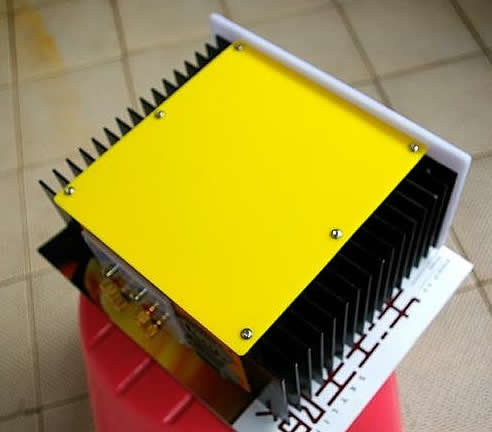

机箱的制作相当简单,选用废旧光驱壳来做材料,前后挡板则采用5CM的白色塑料板.组装前记住将废旧光驱壳打磨打磨喷上一层油漆,这不,马上变得亮丽如新了!!!
-
-
