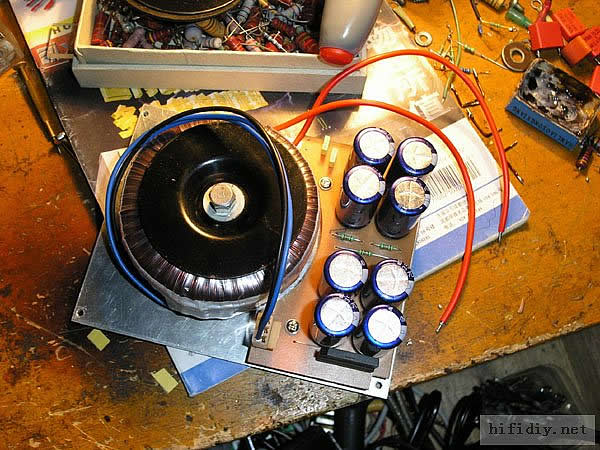

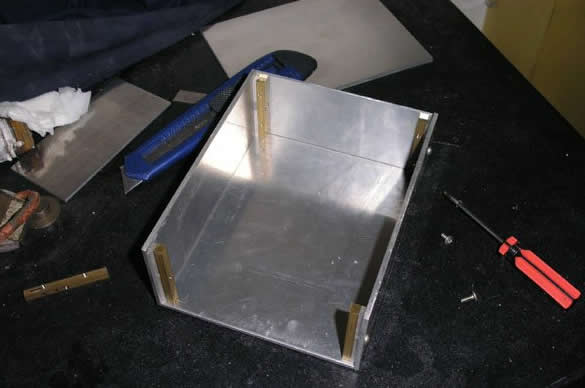

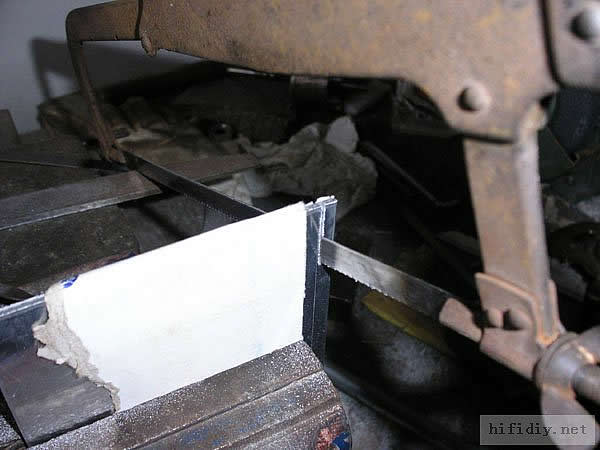

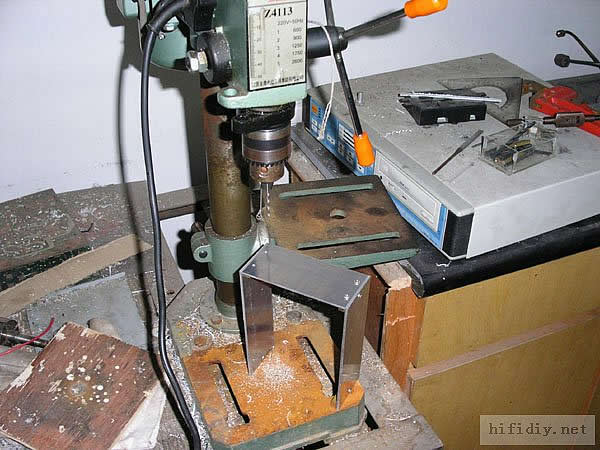

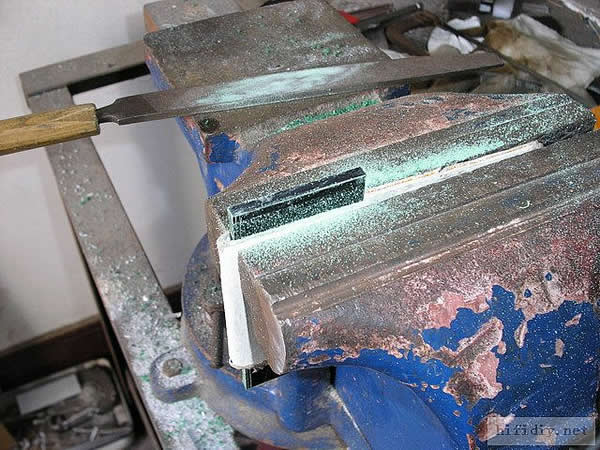

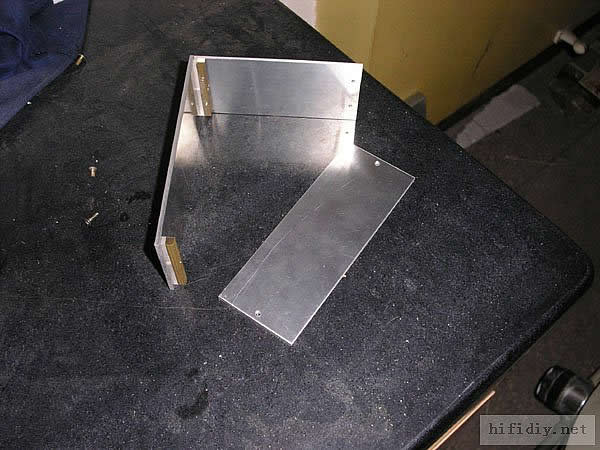

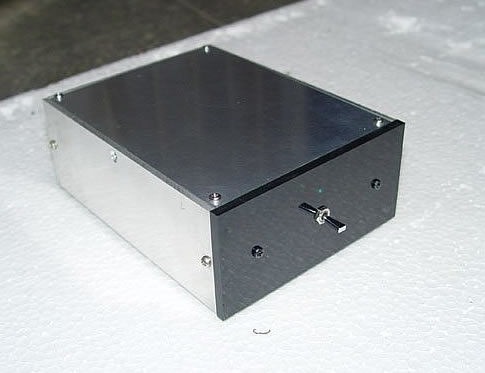

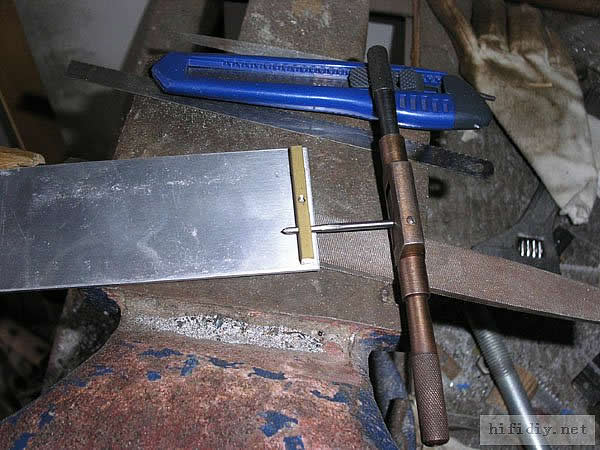

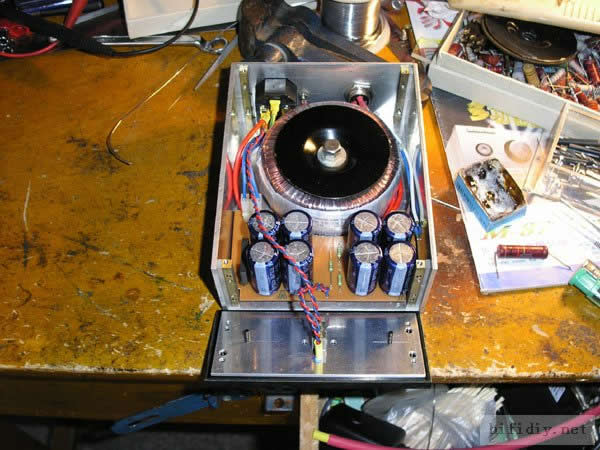

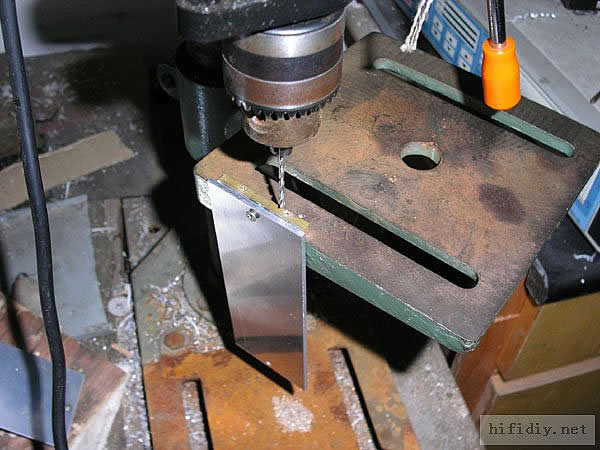

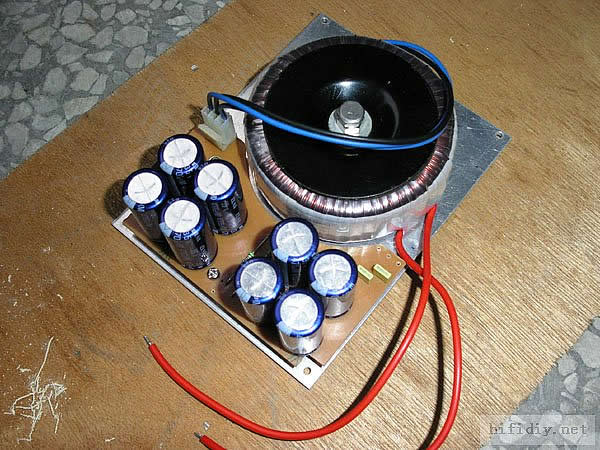

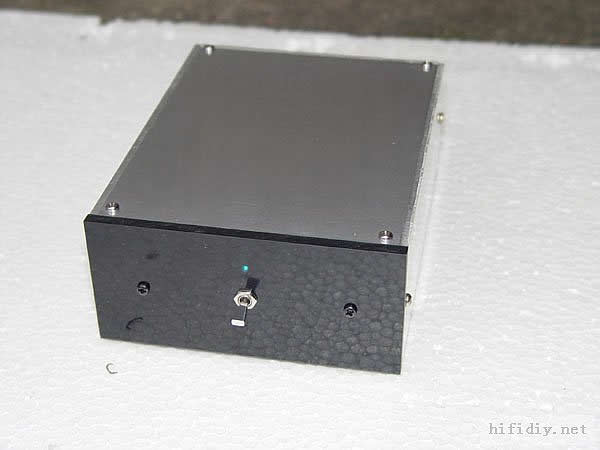

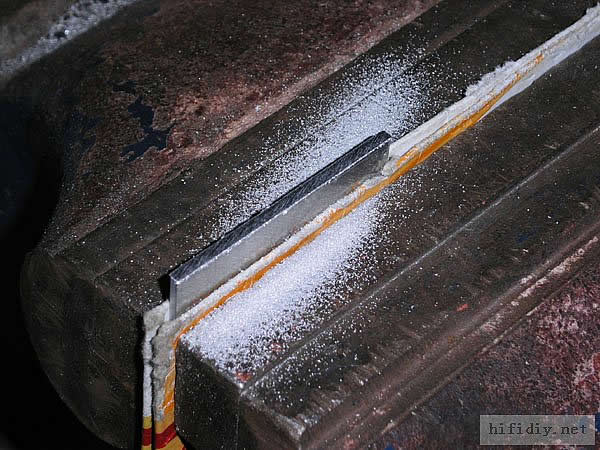

一直想做国外的那个LM4780分体功放，于是下定决心做。忙活一个星期把电源箱做好了，每块铝板，每个螺丝孔都是全部手工打造，本来想把所有螺丝全部做沉孔的，用平头螺丝，后来发现铝板较软，在铝板上做沉孔的确难度大，容易打偏，所以只好放弃。下一步就是做功放部分了，先上图

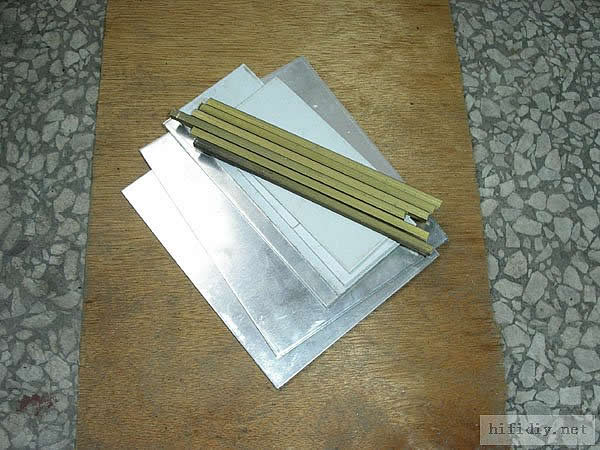

4780将装在另外一个一模一样的箱箱里。估计做出来还要一个多星期的时间。其实我的想法是多做两个同样的箱子，可以装1875、675等小功率的IC功放，手里买了做三个箱子的材料，做好4780后，下一个就是1875了。这个电源箱子就能共用，想听哪个就接在那个功放上使用就可以了
回土匪，完全手工，太花时间和精力，基本现在不能

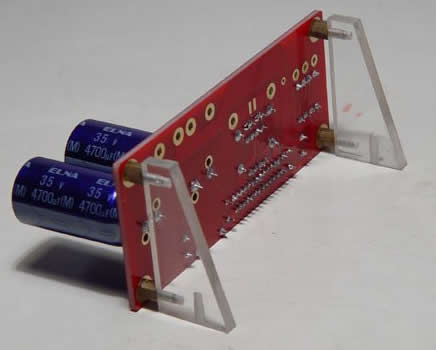

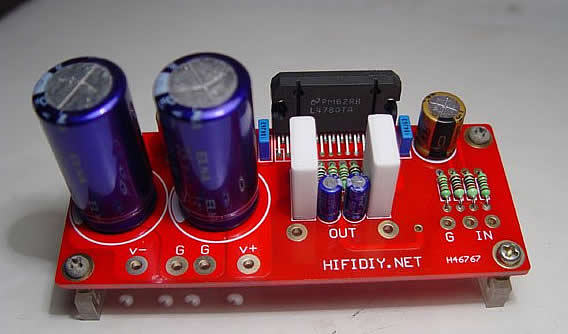

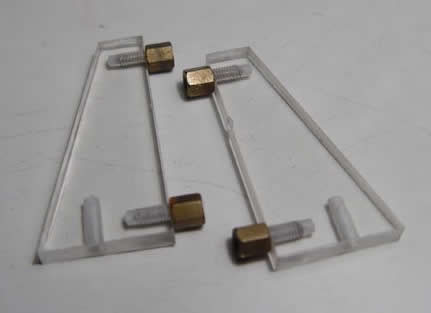

准备好了的4780功放板子，为了节约空间和更好地散热，选择了IC卧式安装，为了电路板更加稳固，特意做了一副亚克力的支架。后续制作图片会陆续上来.......

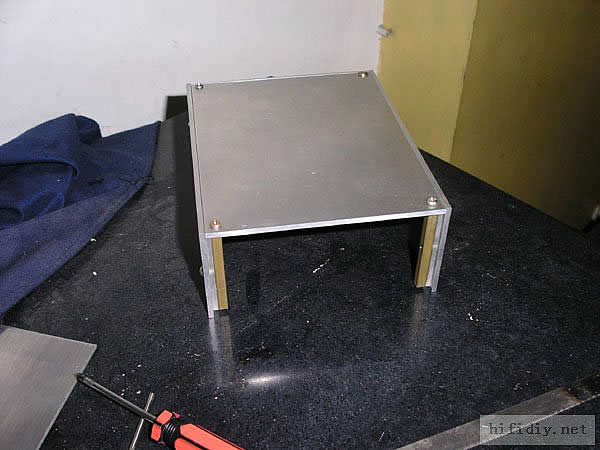

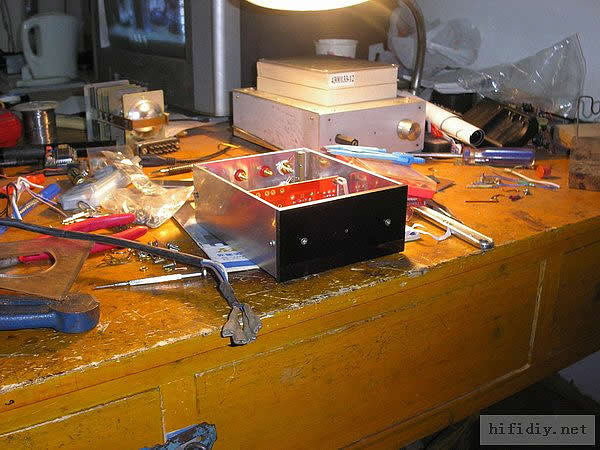

第二个机壳的图片来了...........
我不是钳工，而且职业跟这个完全没有关系（在医院上班）。也从没学过这方面的东东，全凭自己爱好铝板好加工，如果是铁板，我也会头痛......

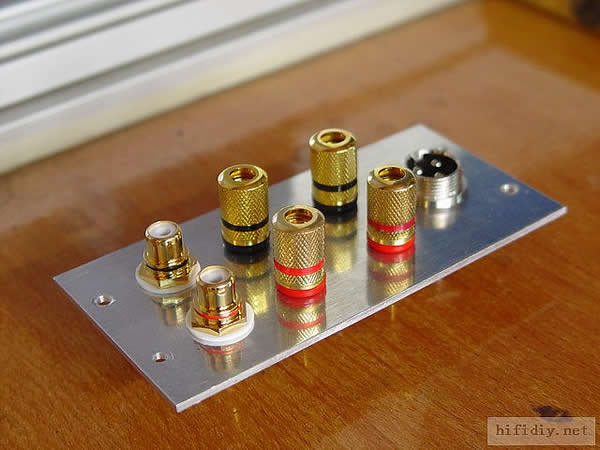

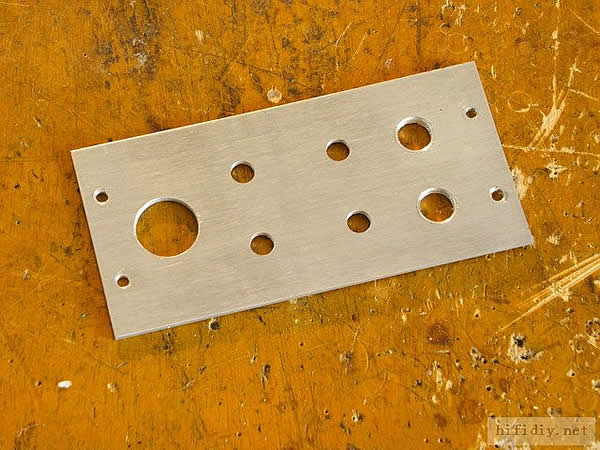

开好孔的后板和正在制作的面板

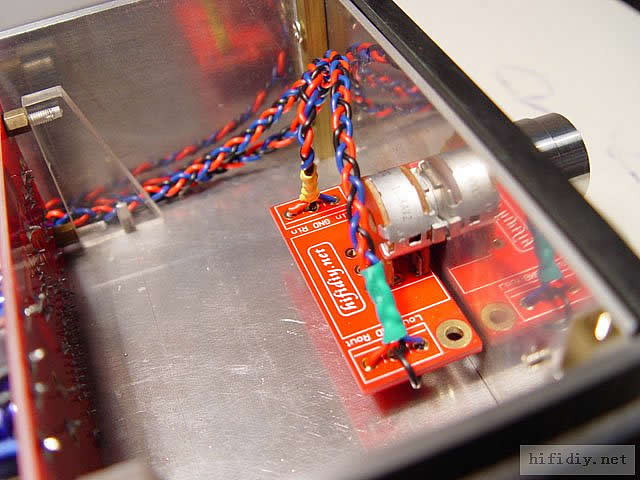

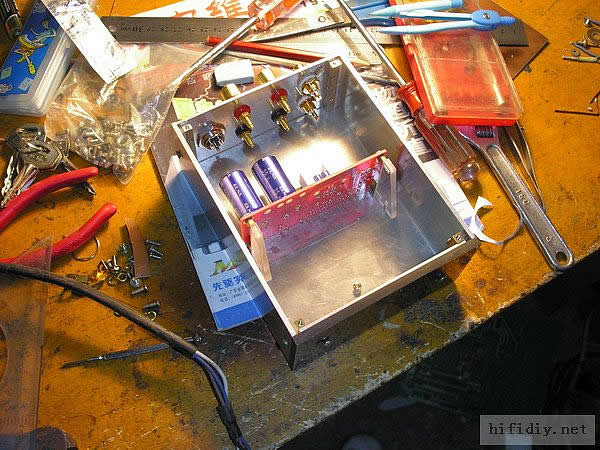

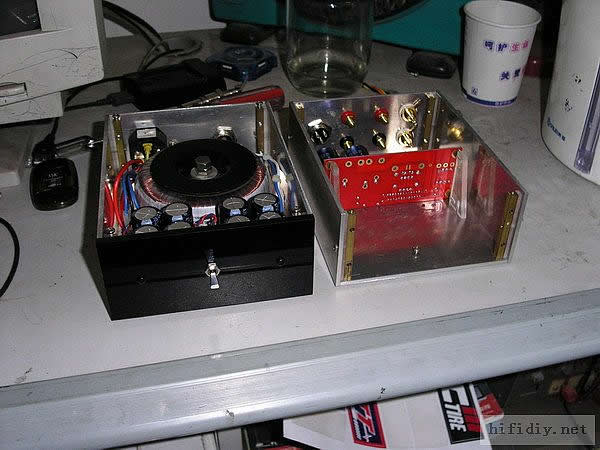

机箱都基本弄好了，接下来就是功放部分的接线了，现在不知道用什么线，因为手里就只有普通的电线，找不到好点的线 ，等找到好点的线再接..........
本来早就有做分体式IC功放的想法，看到了鬼子的那个作品，心里更是按耐不住，DIY就是要有自己的想法，自己的的创意，如果一定要去仿制别人的原貌，也就失去了DIY的意义。老外本来就比我们条件优越，如果我也有优秀的设备，我会说我能做到更好。虽然说电路方面，本人还算是个初级菜鸟，但是动手能力方面我就不多说，翻翻我的帖子看看就知道。既然没人家那条件，至少我也有我的风格，他有他的特点。自己的作品自己会慢慢地去欣赏、去体会其中的乐趣。

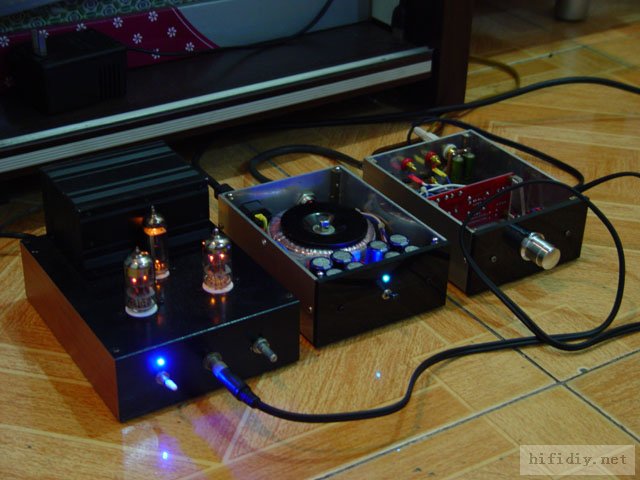

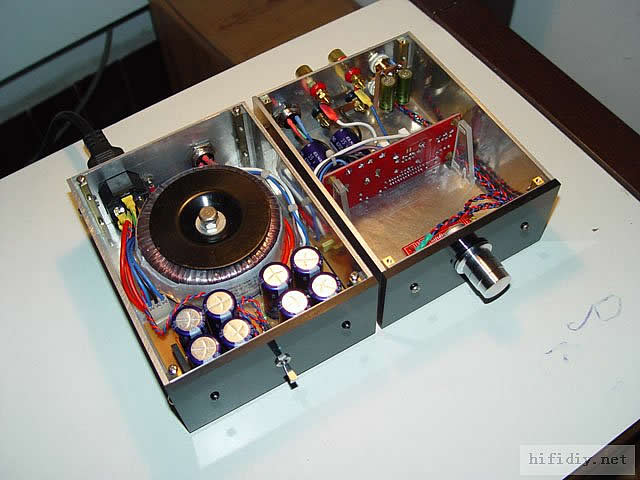

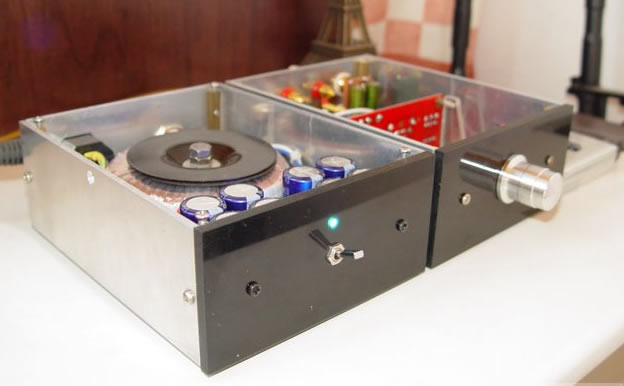

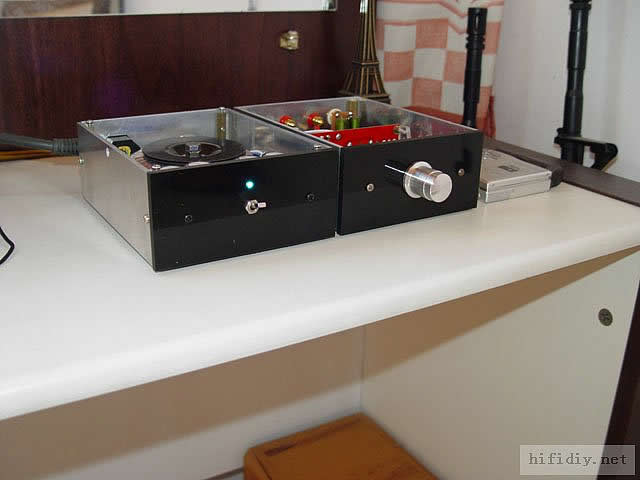

将近2个星期的打造，手工版的4780终于完成了。银色的机身，黑色的面板显露出她的与众不同，娇小玲珑的外形，让人看了爱不释手。
基本完工后通电测试。电压为＋－27V，中点电位控制得很好一个0.1MV，一个0.3MV。静态下基本没有温度。开机1小时，50％音量下手摸散热片基本上比室温高4－5度的样子，根本不怎么发热。接下来试音也没有让我失望。无信号时音量最大耳朵贴到喇叭上，只有在高音上能听到很小的丝丝电流声。4780的声音还是那么地迷人，中高音是它的特点，解析力高，丝丝入耳。坐下来静静的去品味真是一大享受。
