尝鲜LM4780TA 功放

时间:2012-09-13 13:19来源:hifidiy.net论坛 作者:雨衣妹妹 点击:
其实我没有做过功放,收到漂亮的板子后欣赏了半天,似乎看着也有美妙的音乐在耳边响起。后来又是多么的兴奋,又是多么的顺理成章。。。在不知不觉中就快完成了。这个过程似乎比开声那一刻还令人着迷,我想这就是DIY吧。。。。 没想到大家这么期待LM4780,板子
其实我没有做过功放,收到漂亮的板子后欣赏了半天,似乎看着也有美妙的音乐在耳边响起。后来又是多么的兴奋,又是多么的顺理成章。。。在不知不觉中就快完成了。这个过程似乎比开声那一刻还令人着迷,我想这就是DIY吧。。。。

尝鲜LM4780TA 功放


尝鲜LM4780TA 功放

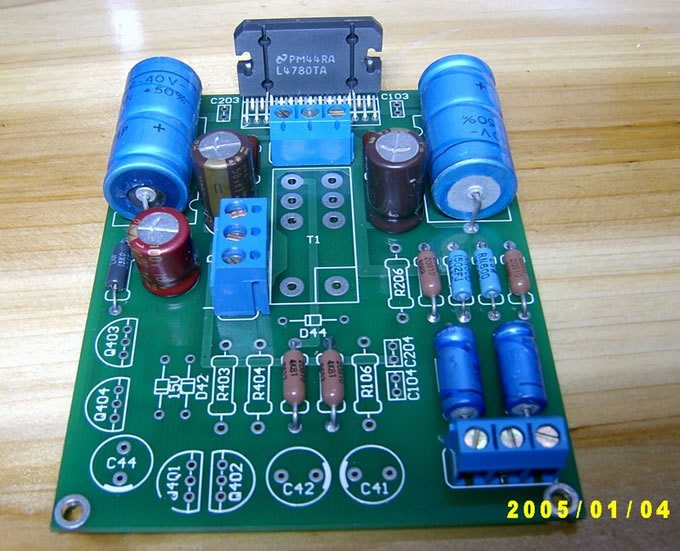

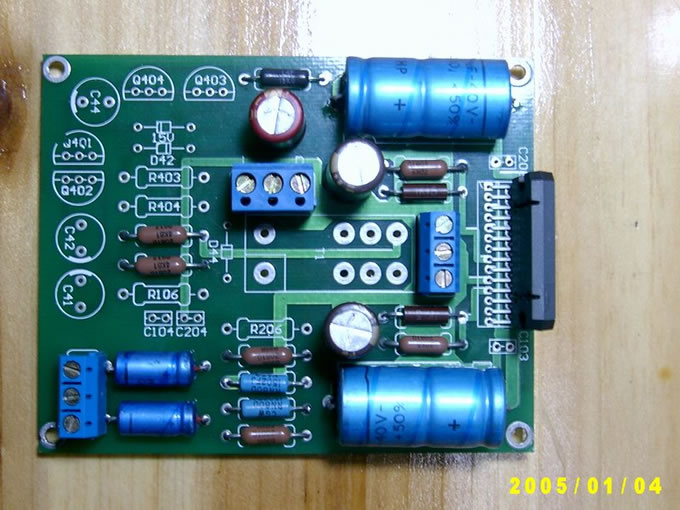

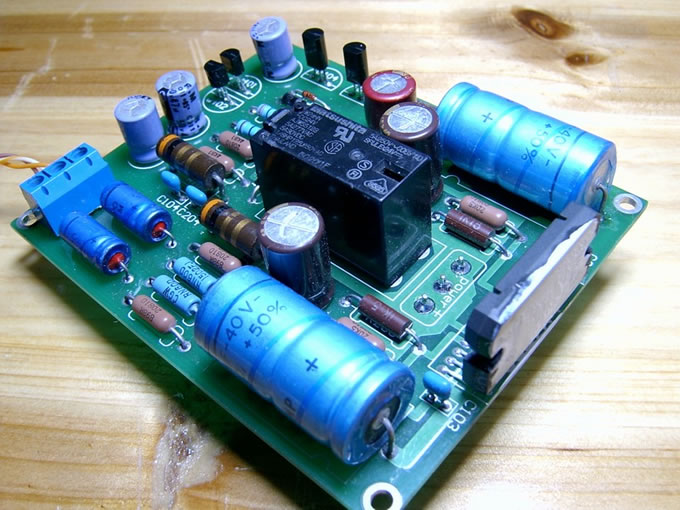

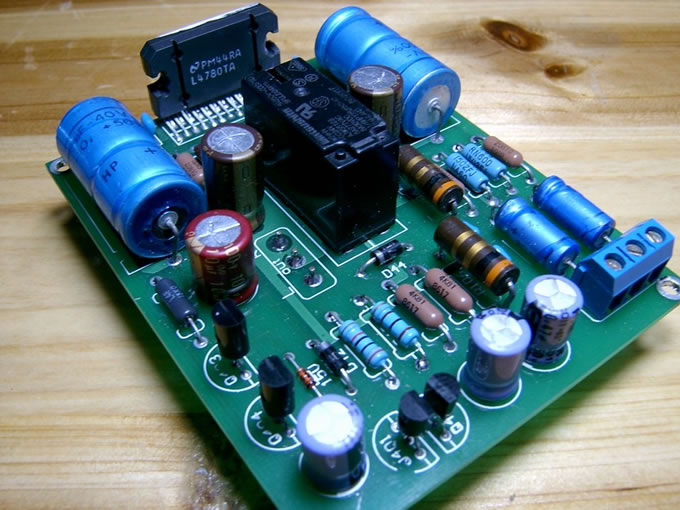

没想到大家这么期待LM4780,板子我也只是有一块而已。这个板子设计得还是比较全面得,比如有了保护电路(那些空位就是保护电路的元件)。大家既然对这个功放有兴趣,我想坛子也会有所考虑的,只是大家要耐心些。



这几天和朋友的3886对比听了一下。

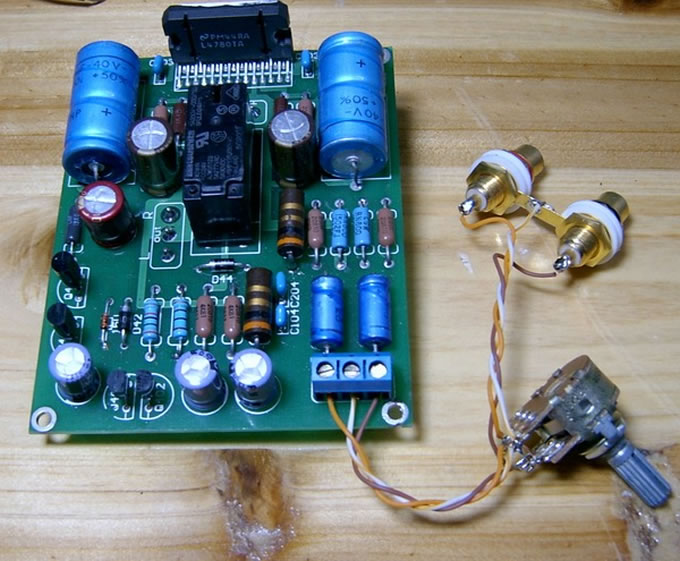

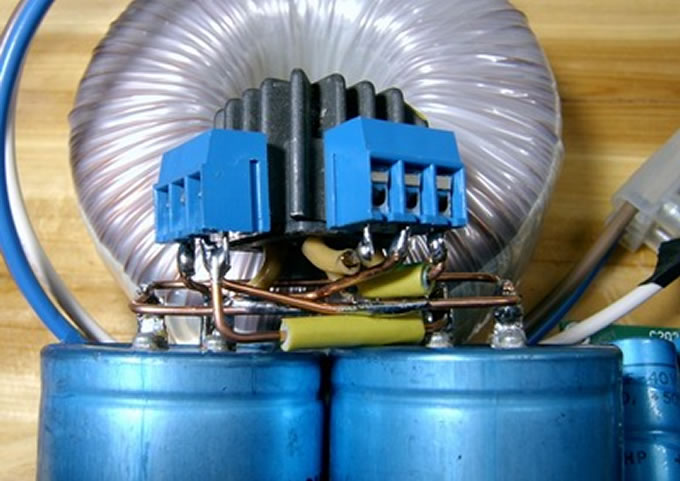

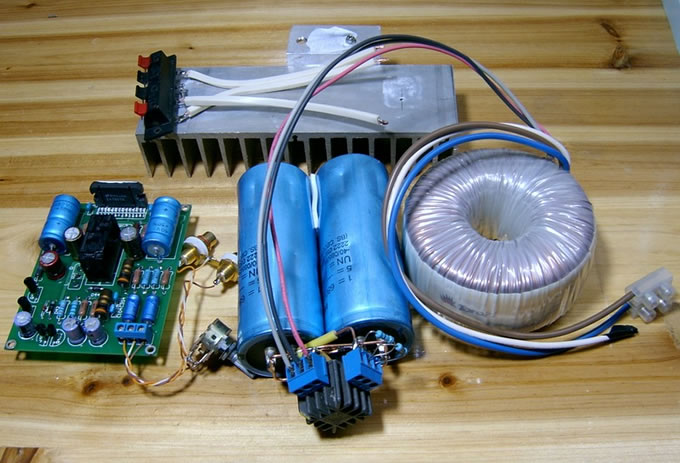

感觉高频部分要清晰些,低频倒是各有所爱,中频由于听音时间较短~碟片也不多所以还没有更深的体会。下面是我试音用的材料,由于比较仓促功放之间的配合基本上属于搭线连接。

尝鲜LM4780TA 功放

尝鲜LM4780TA 功放

尝鲜LM4780TA 功放

尝鲜LM4780TA 功放

尝鲜LM4780TA 功放

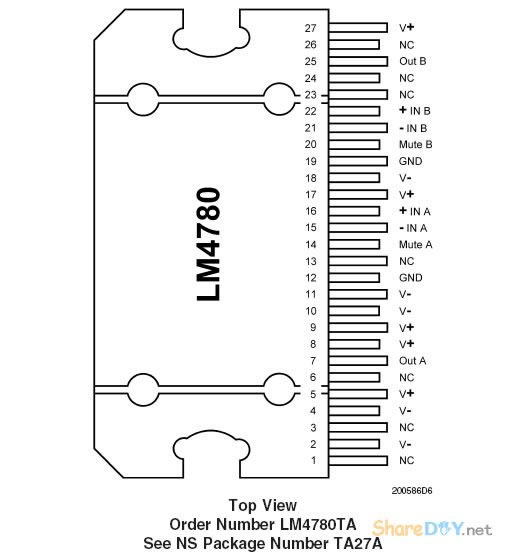

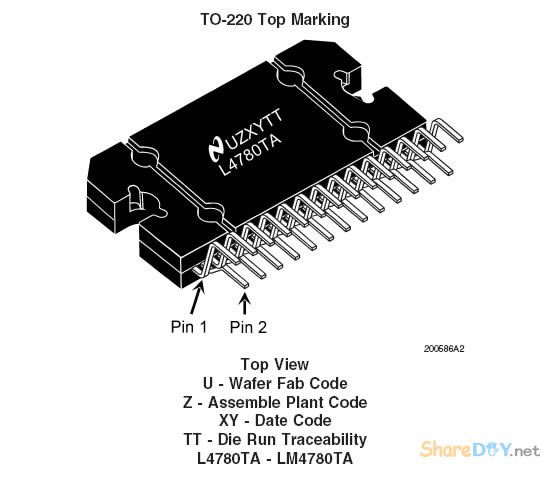

LM4780外观、引脚

尝鲜LM4780TA 功放
尝鲜LM4780TA 功放
尝鲜LM4780TA 功放

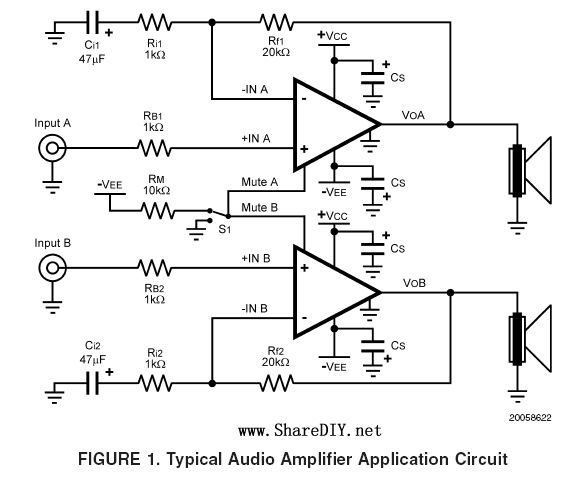

国半的标准线路

尝鲜LM4780TA 功放

本次制作的采用电路(标准线路)

尝鲜LM4780TA 功放
