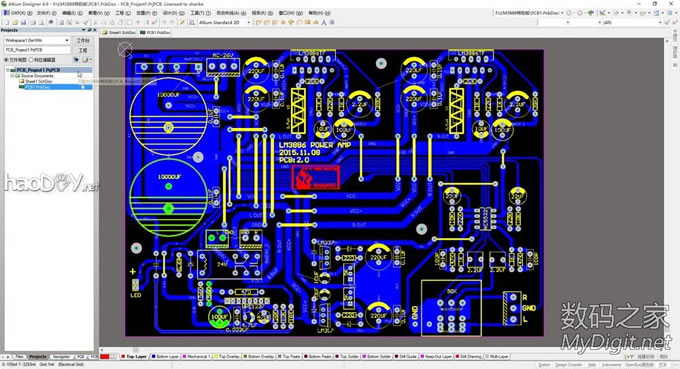

很久没做功放了，心血来潮了又开始烧钱啦，乱搞一台LM3886前后级功放出来玩玩，这次顺便聊聊热转印的那些事、、、、 以下内容只是本人个人的经验和看法！ 其实热转印是一件很简单的事情，转印的好坏最最重要的就在于一样工具，那就是过塑机，这个过塑机也是热转印投资最大的一个工具了，想要完美的热转印就靠它了，如果经常玩电子的话这个工具的投资必不可少，至少可以节省PCB打板的费用和等待打板的时间，过塑机也就是普普通通的320型过塑机，不过作为热转印用的话做好两个步骤就变成热转印机了，第一是先调整过塑机胶棒的压杆螺丝，扭松几圈就好，这样做是为了使过塑机可以通过1.5MM至2MM厚度的覆铜板，第二步就是更换过塑机的电机，普通320型过塑机的转速一般都是10转/分钟，这个转速对于热转印PCB来说太快了，所以去买一个2.5转/分钟的电机（某宝大把多，价格三四十元）换上去就好了，这个转速刚刚合适，这样的话过塑机就是一笔最大的投资了，全新的320型过塑机一般价格是160元这样，再换上一个低速电机30多元，总共投资就200元了。。（过塑机还有一个重要的调整，因为买来的过塑机温度基本都是达不到180度，激光打印机的墨粉溶解必须180度以上的温度才能转印过来，所以需要调整一下过塑机的温度才行，我个人的调整方法是在检测胶棒的那颗热敏电阻上串联一颗5K电阻，这样温度就上来了，因为每台机器都不同，所以具体要串联多少阻值的电阻大家最好用可以测量温度的那种数字万用表测量一下胶棒的温度 “如胜利VC890C+数字表” ，比如用一颗10K的可调电阻慢慢调，当测量的温度达到200度的时候过塑机的那颗工作指示灯亮起停止给胶棒加热，这时候就可以测量可调电阻的阻值是多少了，用固定的电阻换上） 再说说黑白激光打印机，买一台二手的HP 6L足以，100元搞掂，这个型号的打印机用来打印不干胶纸那可真是一绝啊，墨粉厚度作为热转印PCB是非常合适的，比一些其他牌子的打印机好多了，很多其他牌子的黑白激光打印机由于打印到不干胶纸上的墨粉厚度不够，热转印后洗出的PCB透过光看的话会发现有很多很多透光的小沙眼，这点搞热转印的朋友应该都比较清楚的、、、、 最后说说所谓的热转印纸，也就是大家说的不干胶纸，这个就普通得不能再普通了，去文具店花20元可以买100张一包的A4不干胶纸，用到发狂都用不完，  再不济就去广告店那里捡点垃圾也有大把这种不干胶纸，广告用的那种纸正好不干胶这部分是垃圾，店家都是当废纸丢掉的。腐蚀就没啥好说的了，可以用三氯化铁，某宝上卖的什么环保蚀刻剂什么的，我自己是用双氧水+洗厕水（其实就是稀盐酸） 不说了，上图看吧，无聊，手痒，所以胡搞瞎搞乱搞了下面这台功放、、、、 自己画的功放板PCB图
文具店买来的A4不干胶纸

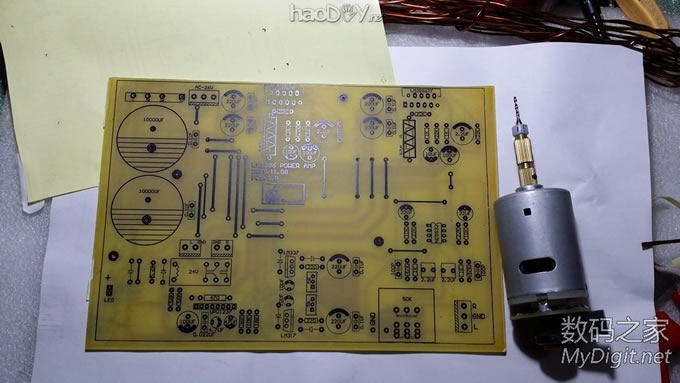

用黑白激光打印机打印到不干胶纸出来的图案，打印到不干胶纸光滑的这面

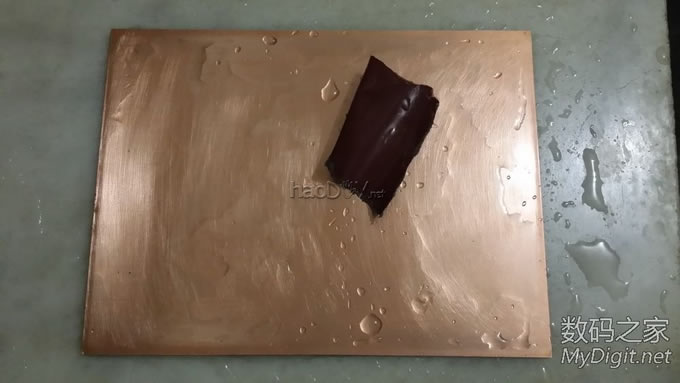

覆铜板面上放点水然后用最细的那种水砂纸洗湿后轻轻的打磨一下就可以了
由于要打印印丝层，所以覆铜板背面要用粗的砂纸把打磨一下，让光滑面变成粗糙点，这样墨粉的附着力就强了，就算用手指甲都扣不掉印丝层

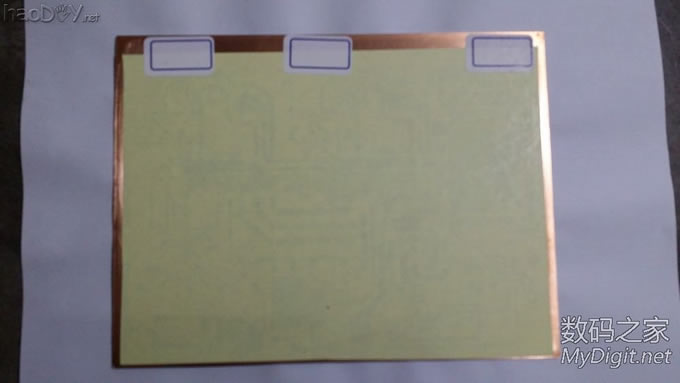

搞好以上两个步骤以后就用干布抹干净覆铜板，然后就用标签贴粘住打有图案的不干胶纸准备进行热转印了

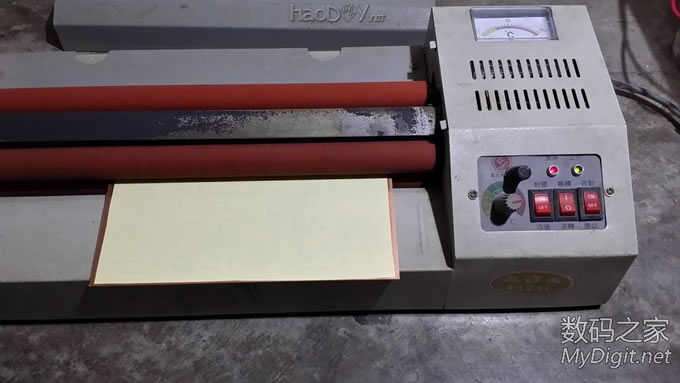

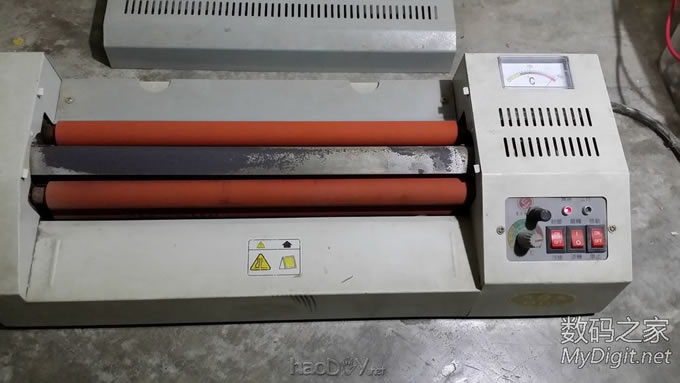

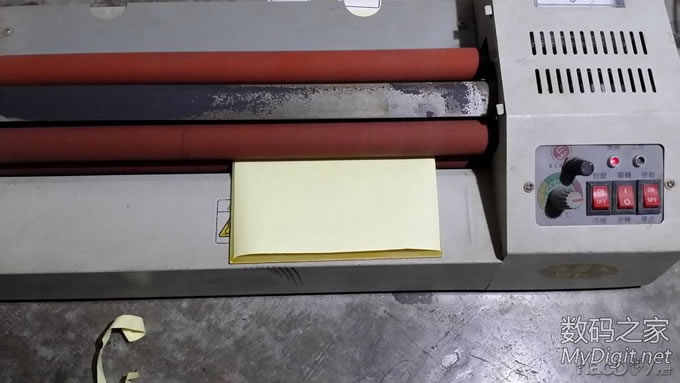

过塑机就是普通的320型过塑机，只不过用在热转印上需要调整压辊的松紧螺丝，还有就是把里面的电机换成2.5转/分钟转速的
温度调节到190度左右，当温度达到后指示灯亮了就可以开始热转印啦，像这面大的覆铜板热转印的时候通常来回四五次就够了，如果是小的覆铜板通常过一次就足够了
热转印完成，这时候就可以揭开不干胶纸了，没有必要等覆铜板冷却后再揭的

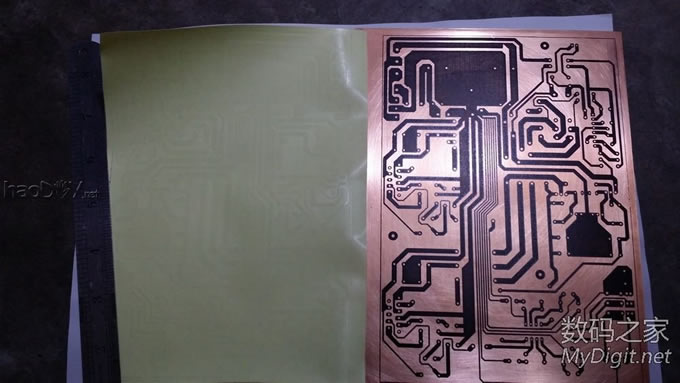

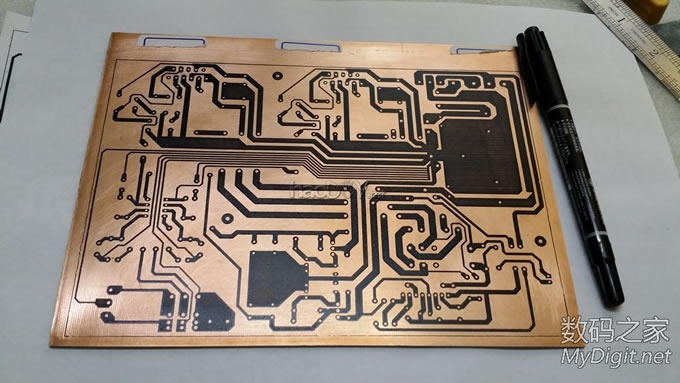

效果还不错，从不干胶纸上已经完完全全的转印到覆铜板了
虽然已经完全热转印过来了，因为这块板上有几个面积比较大的覆铜块，为了预防墨粉不够厚腐蚀后出现沙眼，所以有些地方最好用油性记号笔补画一下，这样做出的PCB就完美点了
处理好以后就准备开始腐蚀了，图中是双氧水、洗厕水（稀盐酸）、水。（我放的比例是：2 : 4 : 6 这样，腐蚀时间大约40秒完成）
开始腐蚀

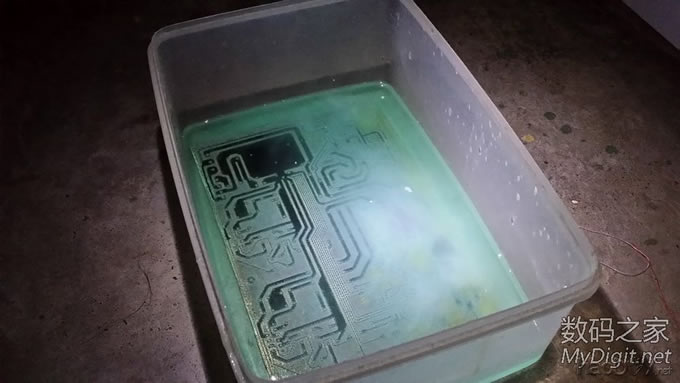

腐蚀中，速度相当快，水会变成绿色的，整个过程大约40秒腐蚀完成

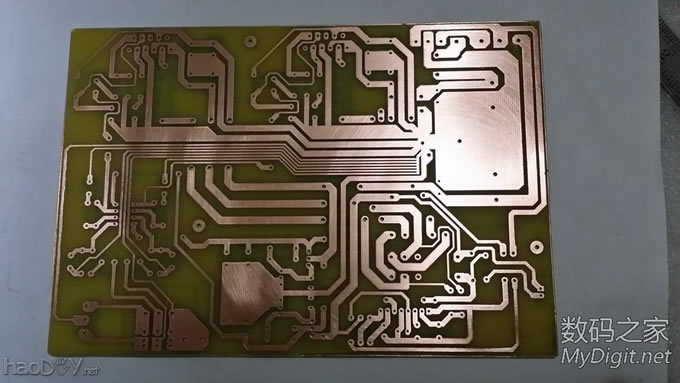

腐蚀完成，用自来水清洗干净
图片限制，楼下继续、、、、、、、、、、、、、、、、、、、

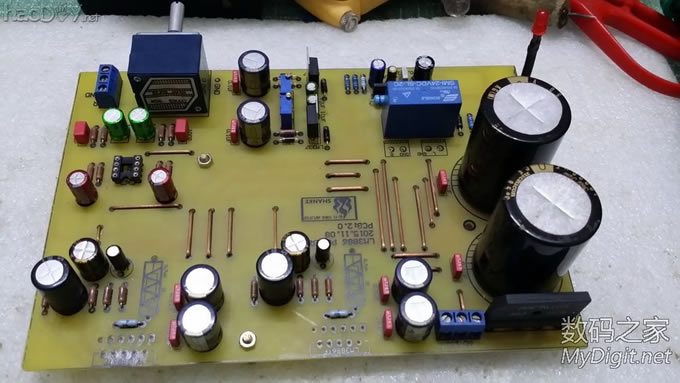

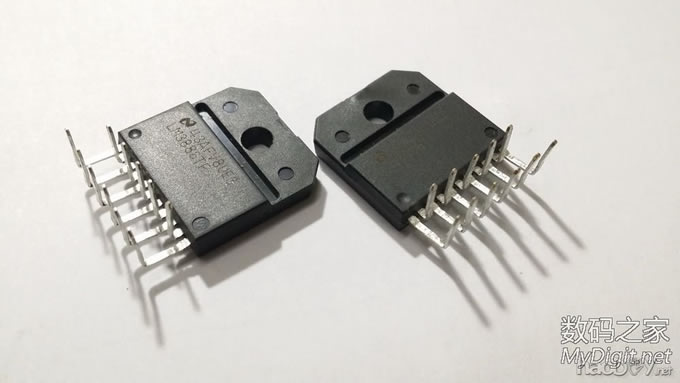

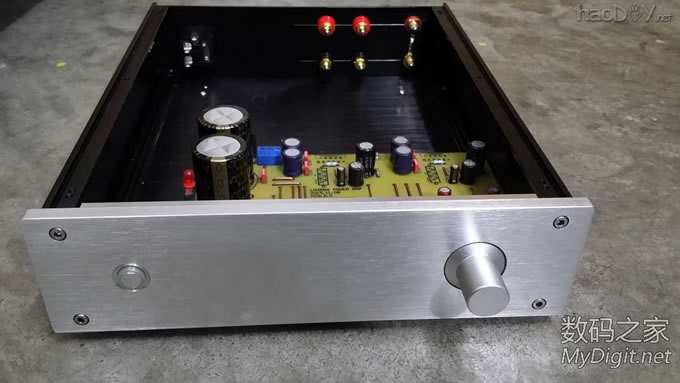

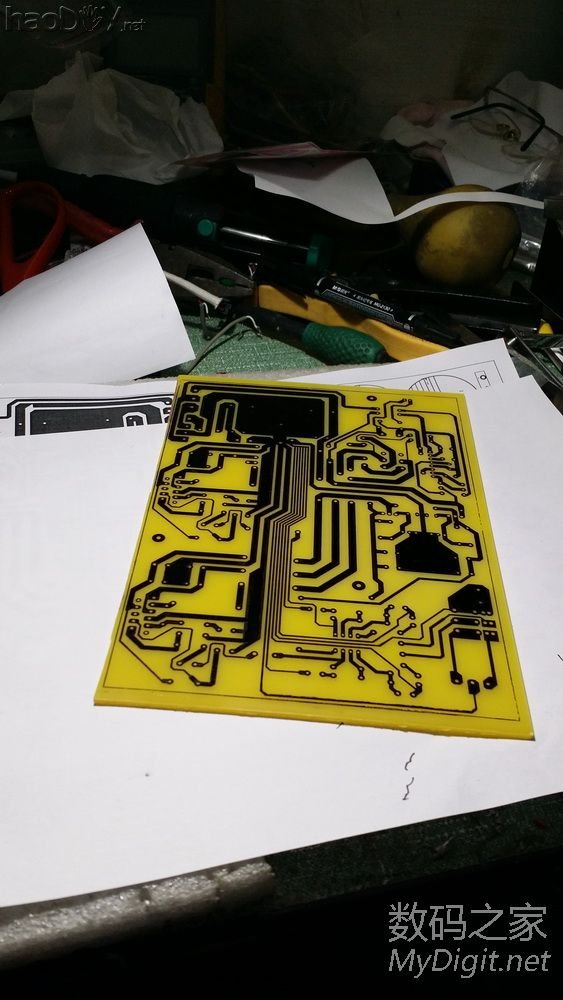

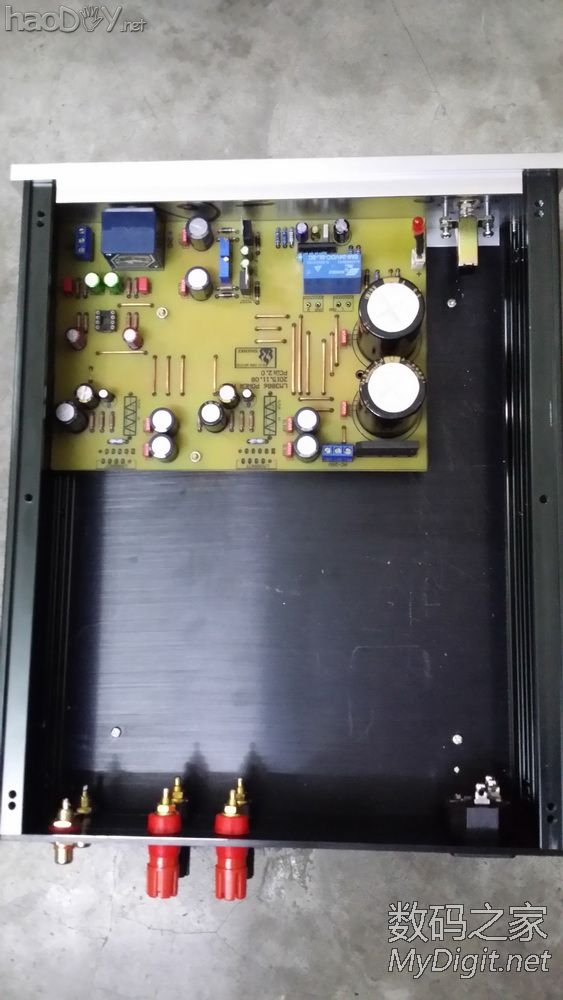

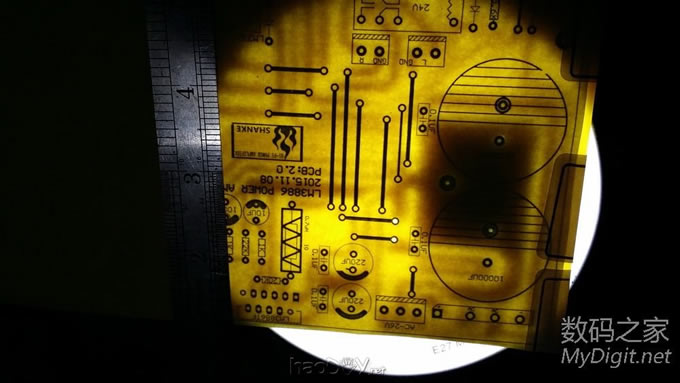

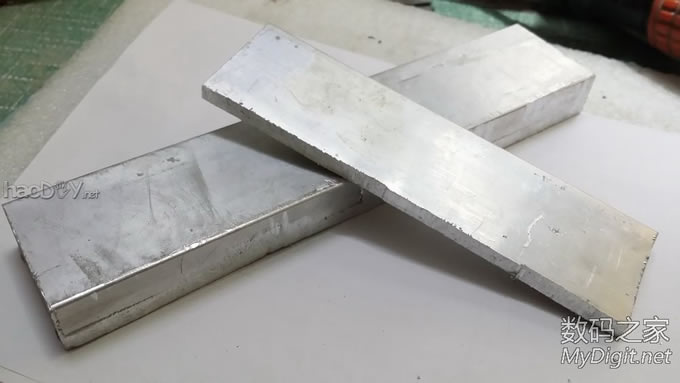

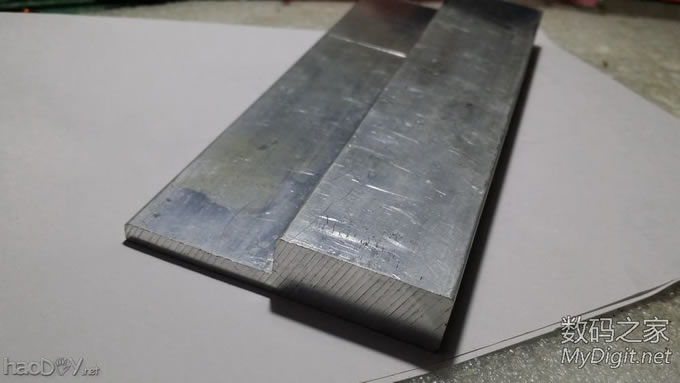

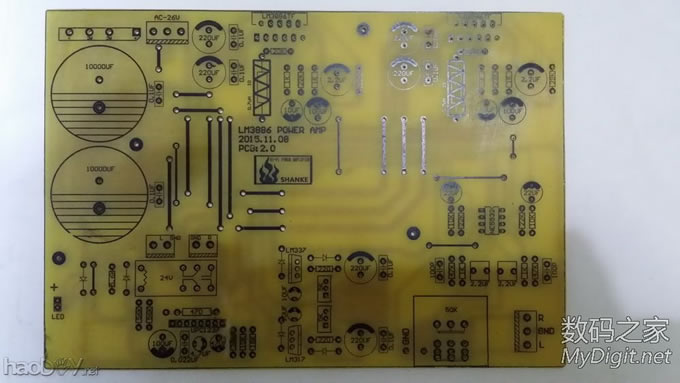

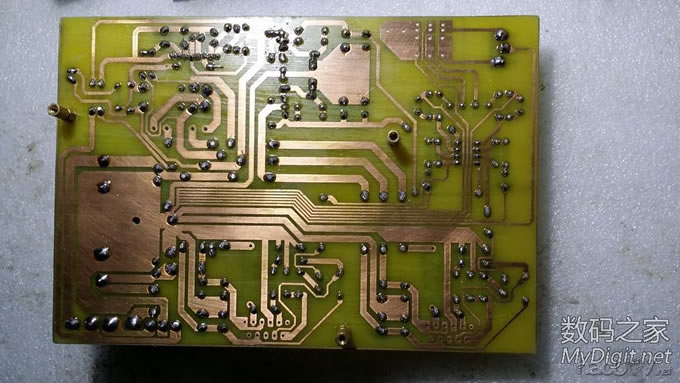

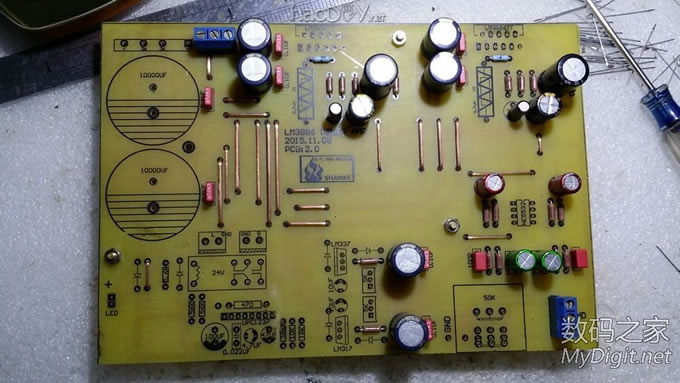

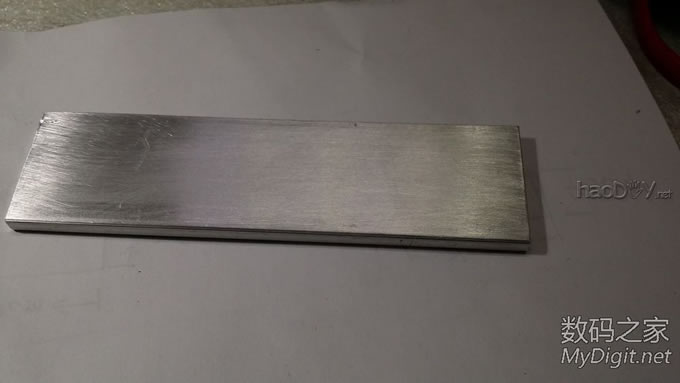

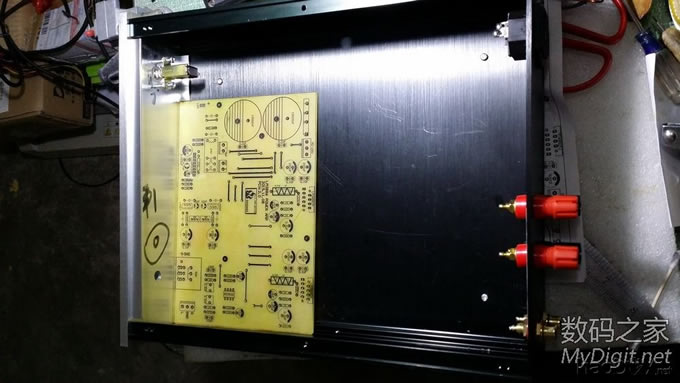

印丝层在灯光下对孔位，准备热转印印丝层了  对好孔位就开始热转印印丝层中了、、、  印丝层热转印完成，效果自我感觉也是不错的，准备钻孔  钻好孔以后就开始裁板，裁好板以后用平时厨房里刷锅用的那种钢丝球擦掉PCB上面热转印过来的墨粉，擦掉后再用水砂纸轻轻打磨一下让PCB光滑点，下面这张就是裁板打磨好的成品PCB了。  正面印丝层  下面就开始胡搞乱搞瞎搞了，放入机箱看看位置和设计时有没有偏差   焊接好的半成品电路板  底部  半成品功放板，还有元件正在遥远的路途中、、、、  再装入机箱看看，顺便自己想象一下成品的样子   再来一张、、、  还没瞎搞完，待续、、、、、、、、、、、、 把LM3886的引脚弄成直角的，进行倒装  铝导热板  锯了一节下来，这个要老命、、、  打磨

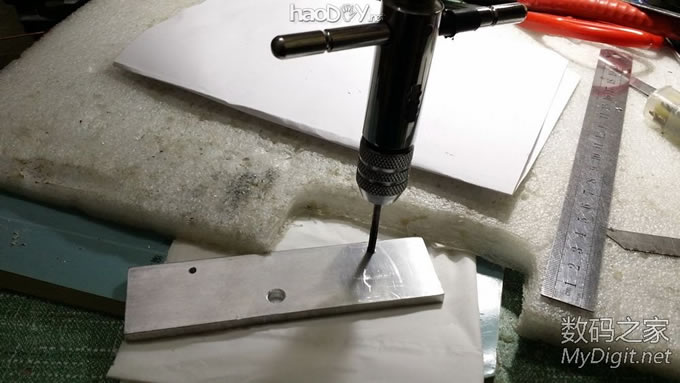

丝攻
