LM4780集成后级功放装机报告

时间:2012-08-25 11:23来源:未知 作者:admin 点击:

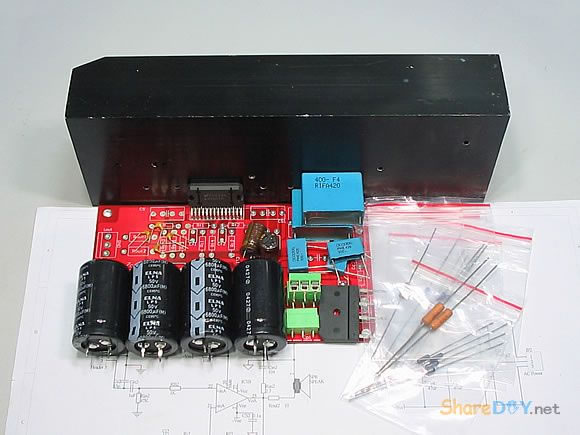

2.装配过程 安装顺序时先安装小部件零件,首先安装电阻,采用HI-END名厂常用的1/4W、1/2W、2W的DALE军规电阻不但兼顾美观,而且音质优异、坚固耐用。把电阻折成90度直角,便于安装,而且美观,安装电阻时,养成把阻值字体的一面朝上,便于以后安装调试、维修
LM4780集成后级功放装机报告

2.装配过程

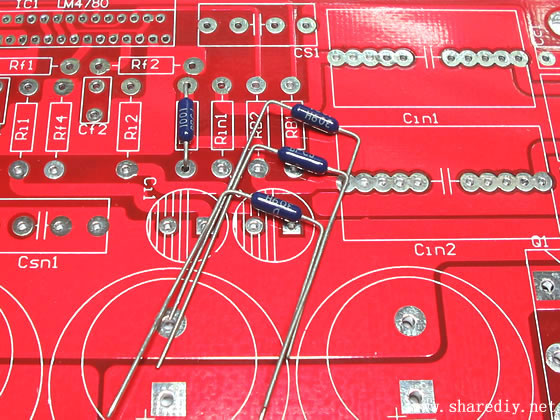

安装顺序时先安装小部件零件,首先安装电阻,采用HI-END名厂常用的1/4W、1/2W、2W的DALE军规电阻不但兼顾美观,而且音质优异、坚固耐用。把电阻折成90度直角,便于安装,而且美观,安装电阻时,养成把阻值字体的一面朝上,便于以后安装调试、维修

LM4780集成后级功放装机报告

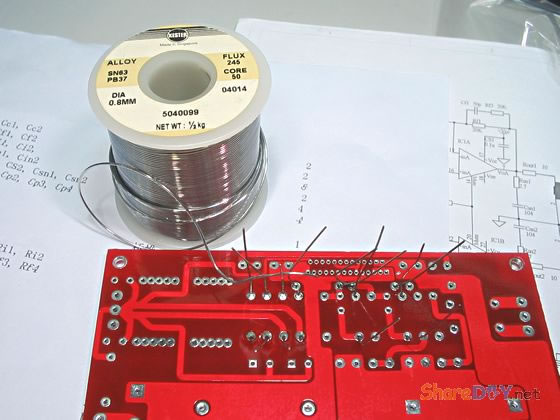

采用美国Kester(凯斯特)焊锡丝φ0.8MM进行焊剂。
LM4780集成后级功放装机报告

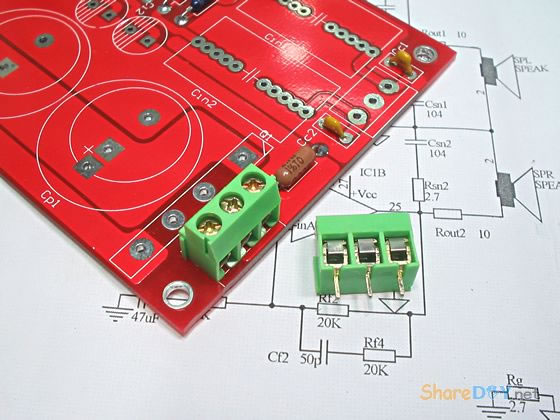

继续焊接台产3位接线端子
LM4780集成后级功放装机报告
LM4780集成后级功放装机报告

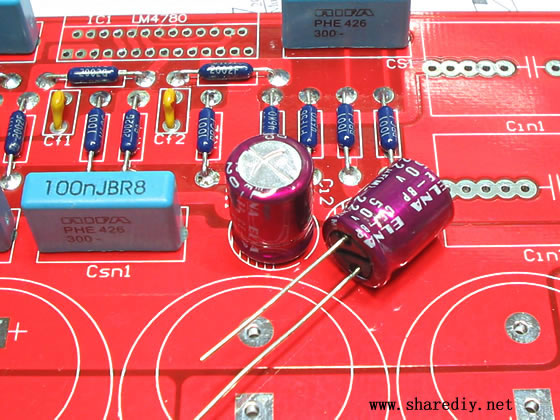

负反馈电容直接影响的音质,一点不能含糊,采用ELNA紫袍补品无极电容(22uf/50V),特点:粗壮OFC无氧铜脚、天然丝纤维介质,外观点体积交大,最为突出表现是损耗角tgδ特别低,性能非常好,B.P(无极)电容,无正负极性,建议使用时以电容较长引脚为正极,短引脚为负极。
LM4780集成后级功放装机报告

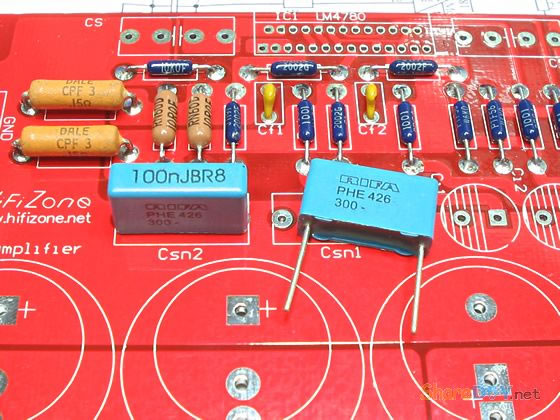

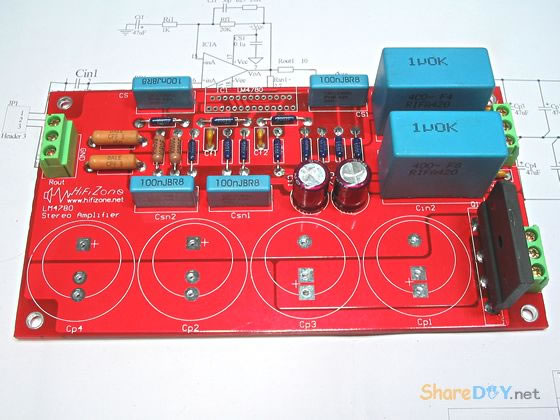

输入耦合采用了RIFA PHE420 薄膜电容(1uf/400V)电容,音色表现穿透,中高音有极佳的表现,尚有打磨余地,当然也可以用其它一些更好的电容板卡主要电阻电容小部件安装
LM4780集成后级功放装机报告

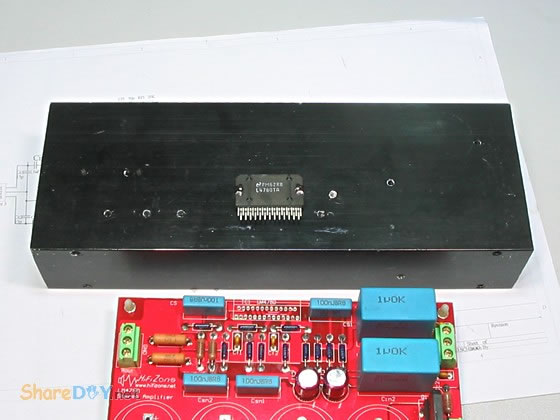

下一步安装散热片,LM4780发热大一点,散热器不能太小。
LM4780集成后级功放装机报告
LM4780集成后级功放装机报告

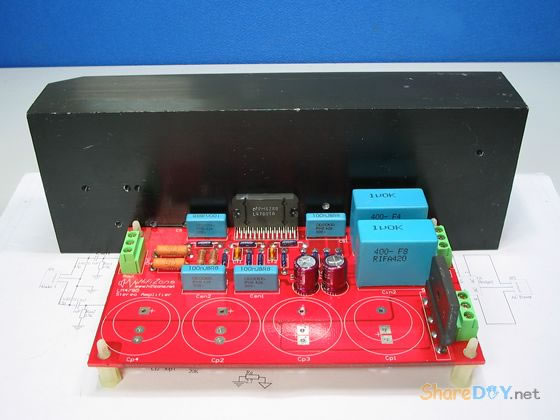

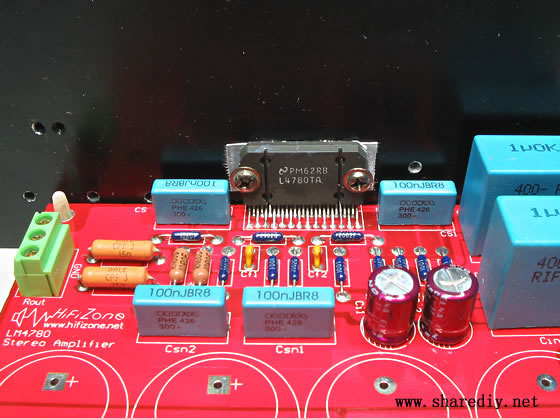

安装散热片时,注意散热片与LM4780之间加装云母绝缘片。LM4780安装散热片完成
LM4780集成后级功放装机报告

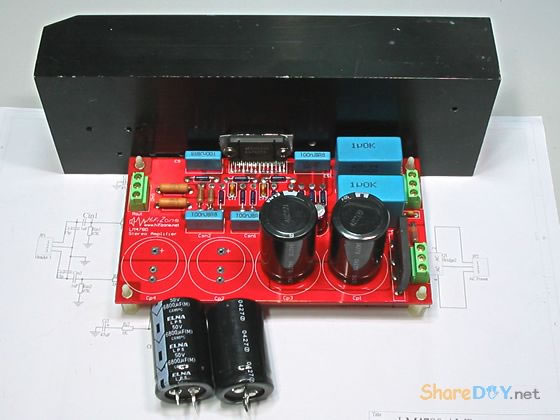

安装4只 ELNA 6800uF/50V大电解电容

LM4780集成后级功放装机报告
LM4780集成后级功放装机报告

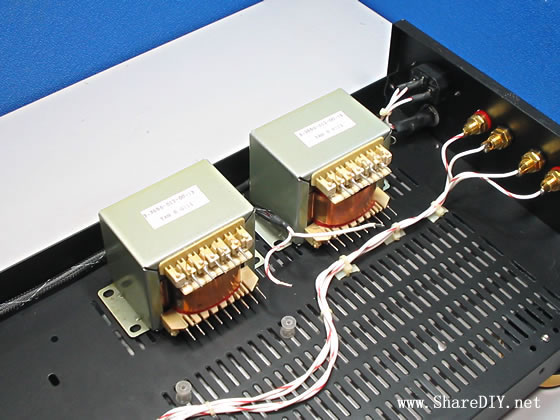

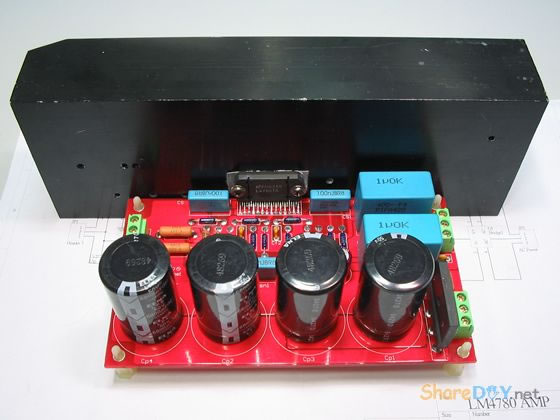

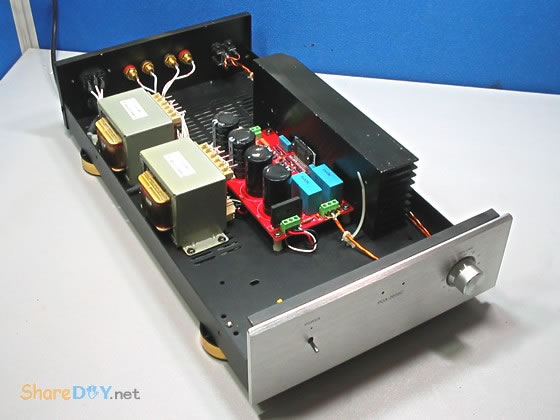

LM4780板卡安装完成,下一步装入机箱,机箱采用MINI精美的2005C机箱,电源部分非常重要,要保证有充足的能量,优质音响专业变压器(双24V*2),两个并联。
LM4780集成后级功放装机报告

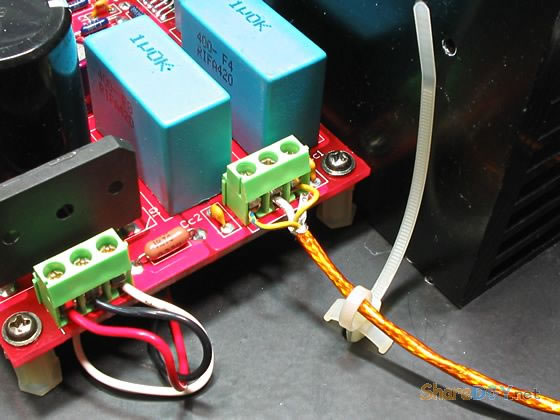

连接各个接线,采用接线端子好处就是不用焊接,一个螺丝刀就搞定,拆装非常方便。
图解:非常漂亮的美国金银二芯高级屏蔽信号线
LM4780集成后级功放装机报告
LM4780集成后级功放装机报告

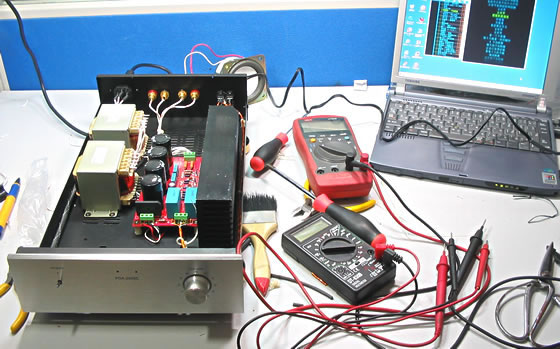

总体安装完成,测试一下左右声道,直流输出都差不多为10MV,非常理想,简单用电脑出声。
LM4780集成后级功放装机报告


本次装机总体感觉

1、号称蜈蚣脚的LM4780,一块芯片集成了2个声道,外围电路简单,安装非常简洁方便,容易出声,而且内部拥有的完善的保护电路足以不再需要另加喇叭保护电路,对于初学着,即使是最野蛮的菜鸟,也很容易安装而不太担心芯片会损坏。
2、新出的LM4780声音表现果然名不虚传,总体性能要比同是国半的以前的LM4766、LM3886好很多,声音细腻甜美得多,低音感觉速度快,有点弹性,但还是显得功率过小而力不从心(才60W功率),但对于一般的书架箱已经足够了,输入耦合尚有打磨的余地。
3、LM4780的发热大一点,散热器不能太小,我用硕大的发黑铝合金散热片,在大功率输出时,工作2小时温度大概有50-60度。
4、关于前级,不需要前级的声音味道不错,音乐味道像吃天然甜蜜的水果,喜欢原汁原味自然的甜美,但由于放大倍数稍小,最好加一级缓冲放大前级效果更好些(下一步计划加一个MBL 6010前级)。如果加了具有高低音调网络前级(我用的是八达DC312A前级)后声音就好像一瓶加工过的味道浓郁的果汁,音响效果震撼,但听多了容易头晕发腻(适合看电影,唱卡拉ok时比较好些)。

    总之,这是一片非常不错的IC,做过听过很多集成功放,在采用厂家标准电路中:TDA7294/7293,中高频是有了,但有点飘,不厚声,听久刺耳不耐听,低频有力度,总体听起来干涩无音乐味道(像喝白糖水,不像喝果汁那么有味道);国半集成功放,lm1875中高频好,无低频,动态尚可,lm3886声音发闷(有些朋友错认为是暖声),中频粗声高频不细腻,低频硬,lm4766稍好点,lm4780是我认为最满意的(也有可能是我采用的高品质的元件有点关系吧),音乐细节非常丰富,以前用其它集成功放听不出的细节,这次都很好的表现出来了,频响宽动态很大,中高频不错,甜美细腻,低频有弹性,唯一不足就是功率稍小,低频力度稍小点(才60W的功率),但对于几十元集成功放IC已经非常不错了。

前言:2004年国家半导体公司 (National Semiconductor)宣布推出LM4780、LM4781、LM4782 Overture®系列立体声音频放大器的三个最新型号。美国国家半导体这三款专为立体声家庭音响系统而设的音频放大器设有宁静淡入/淡出的静音模式,可以逐渐调高或调低音量。这些令耳朵感到非常舒服的渐变效果使立体声迷你音响组合、高清晰度电视、5.1环绕声系统及其他电子消费产品更添魅力,也为消费者增添视听乐趣。
    国家半导体的 LM4780 芯片是一款立体声音频放大器,可以为每一声道连续提供平均高达 60W 的输出功率。音频放大器在 20 Hz 至 20 kHz 的频率范围内,其总谐波失真及噪音 (THD+N) 都不会超过 0.5%。

LM4780外观、引脚

LM4780集成后级功放装机报告
LM4780集成后级功放装机报告
LM4780集成后级功放装机报告

国半的标准线路

LM4780集成后级功放装机报告

本次制作的采用电路(标准线路)

LM4780集成后级功放装机报告
