DIY hood jlh1969 10W小甲製作歷程

时间:2012-09-13 18:15来源:hifidiy.net论坛 作者:poshming 点击:
DIY JLH 10w 小甲歷程 1)先製作穩壓電路板(參考fangwei兄pcb 電路) 穩壓PCB 已完成穩壓板 對不起! 試作機, 只以感光板製作了一份pcb。 pcb 製作電路圖可參考: http://bbs.hifidiy.net/viewthrea ... A1%BC%D7page=3 - JLH放大PCB焊接完成,上電測試! -功放
DIY JLH 10w 小甲歷程
1)先製作穩壓電路板(參考fangwei兄pcb 電路)

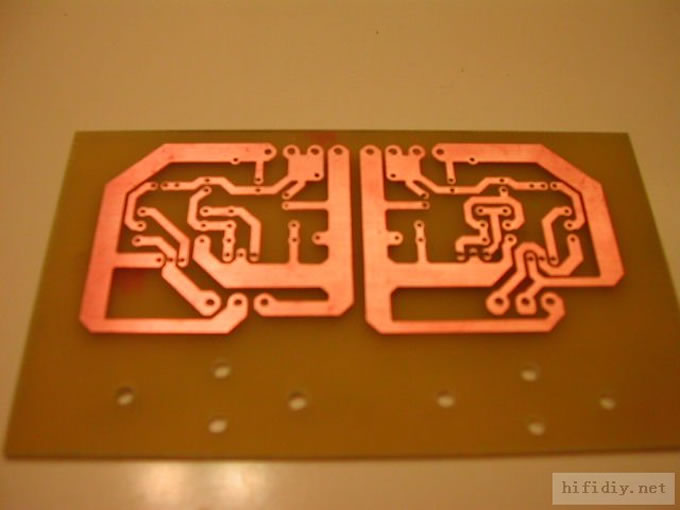

穩壓PCB



DIY hood jlh1969 10W小甲製作歷程

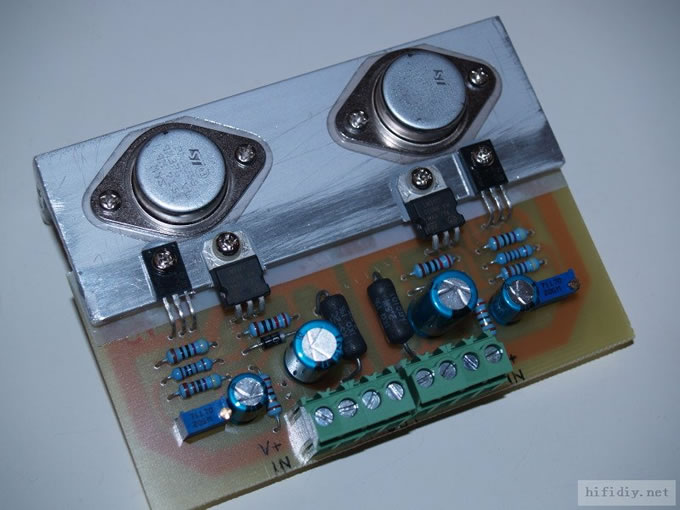

已完成穩壓板


DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程 對不起!
試作機, 只以感光板製作了一份pcb。
pcb 製作電路圖可參考:
http://bbs.hifidiy.net/viewthrea ... A1%BC%D7&page=3

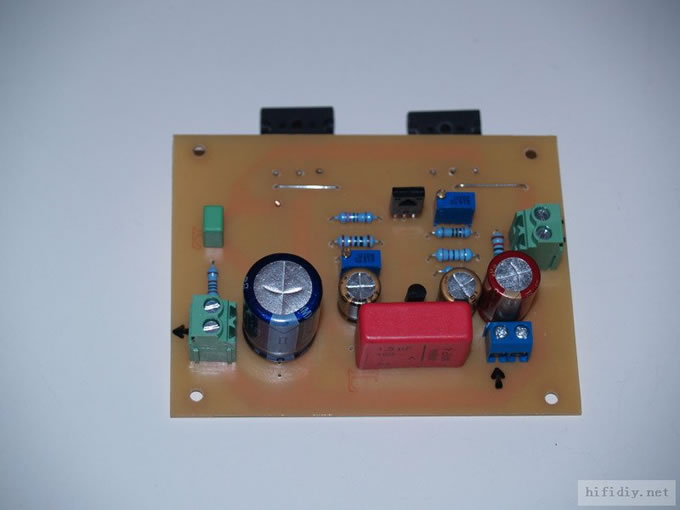

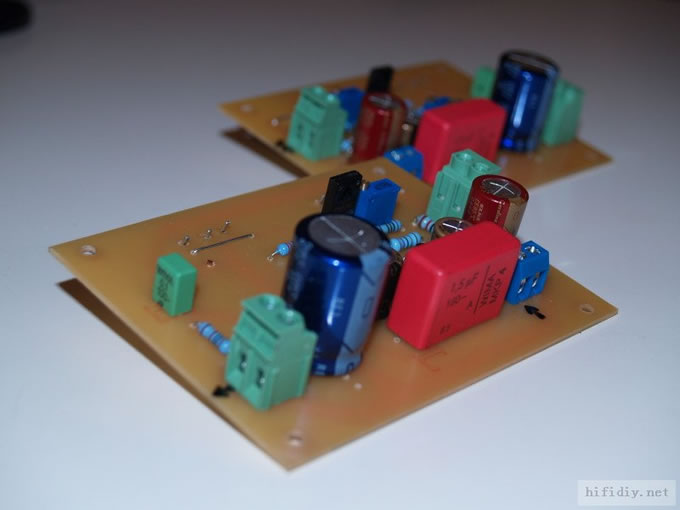

DIY hood jlh1969 10W小甲製作歷程 JLH放大PCB焊接完成,上電測試!
-功放管先上2N3055,输入级2N3906,中间的推动D669A,
-输出耦合电容用ENLA 3300u 35V,輸入電容WIMA 1.5u,
-輸入電壓27V

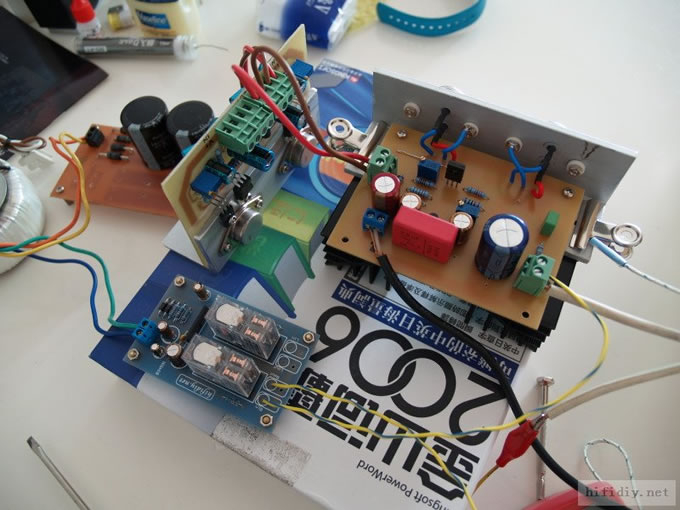

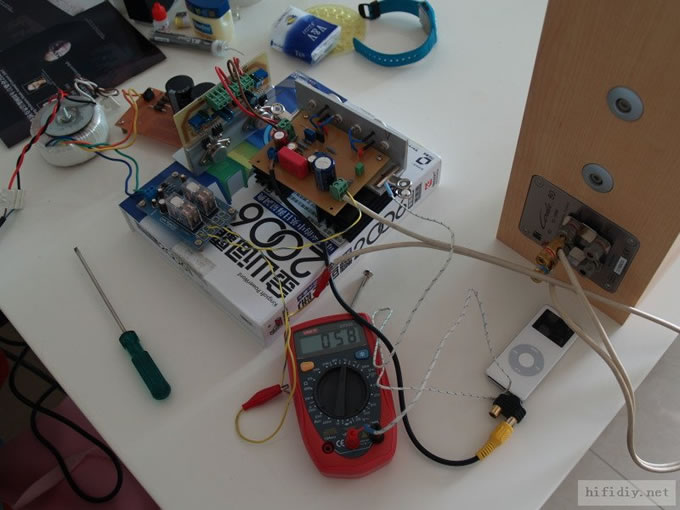

DIY hood jlh1969 10W小甲製作歷程 成功開聲!

調中點電壓13.5V
DIY hood jlh1969 10W小甲製作歷程



成功開聲!
DIY hood jlh1969 10W小甲製作歷程

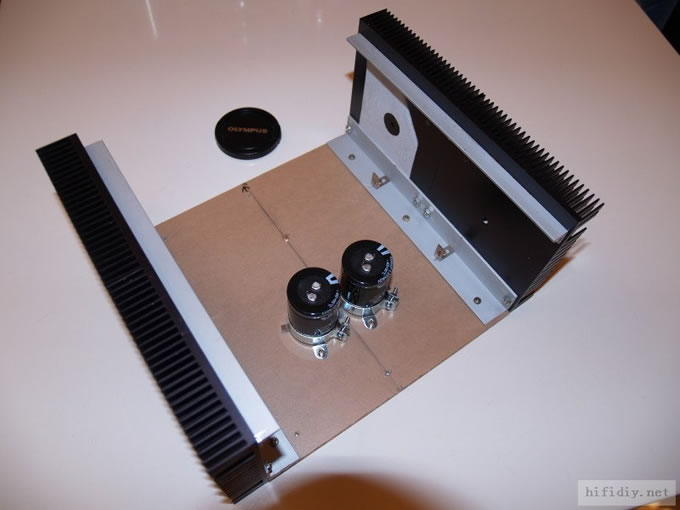

測試完成,放大管改用5200,較方便及容易裝箱。

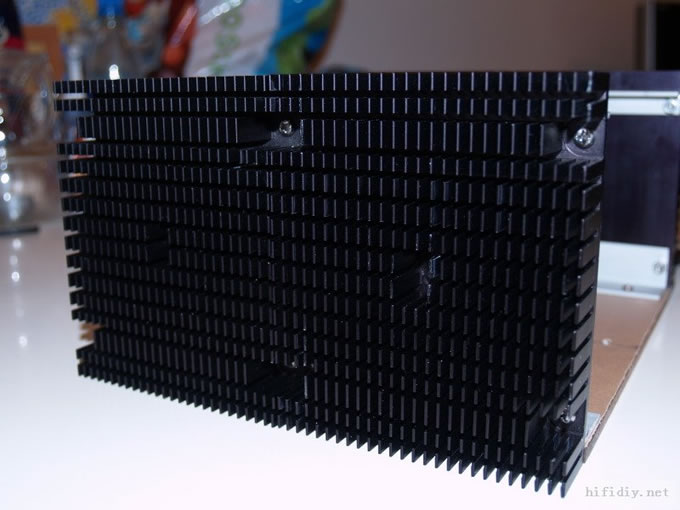

心目中小甲機箱不能太大,由於未能找到合適的甲類機箱,
決定嘗試自己做一個,在賣舊電腦拆件檔找來4個CPU散熱器,
加上鋁角開工組裝機箱!
DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程

小甲繼續裝箱,
機箱前後上下面板用亞加力膠片製作,
電源牛用論壇PLITRON 216W 24V X 2,
整流用2 個VISHAY GSIB1560 15A 600V 橋整,
大水塘用網上購得RIFA 10,000u 63V X 2(每聲道 10,000u),
待續............

DIY hood jlh1969 10W小甲製作歷程

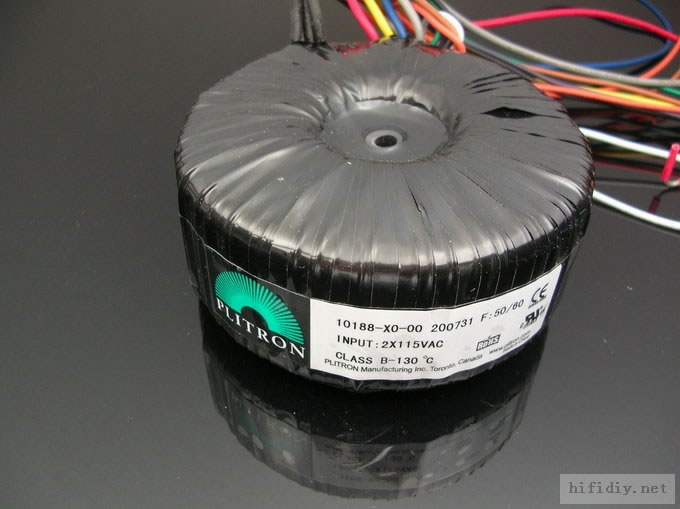

雙24V電源牛



DIY hood jlh1969 10W小甲製作歷程

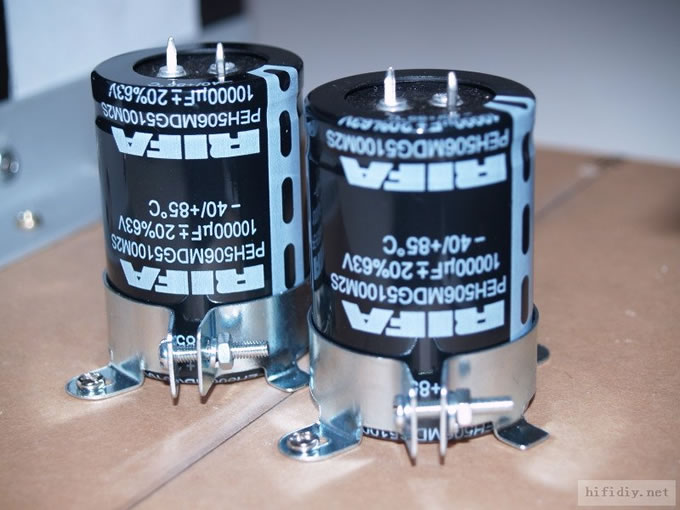

RIFA 濾波電容
DIY hood jlh1969 10W小甲製作歷程

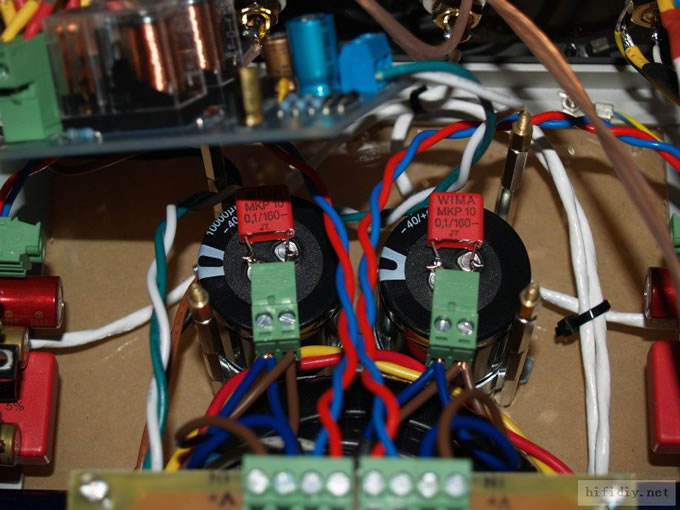

大水塘并上WIMA MKP10 0.1u
DIY hood jlh1969 10W小甲製作歷程

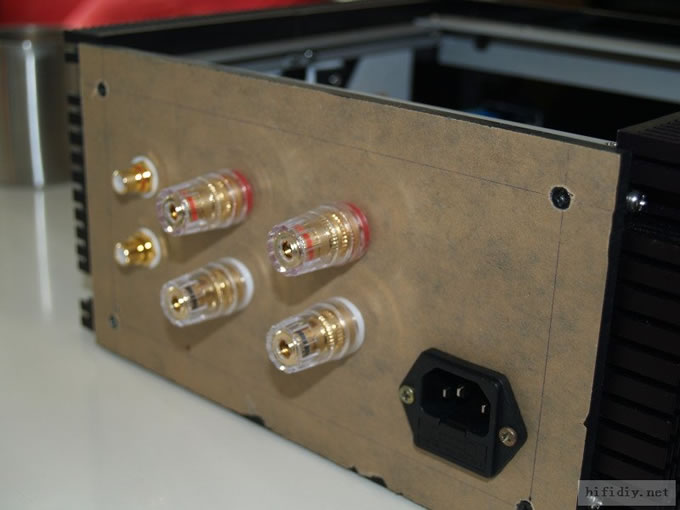

機箱背面
DIY hood jlh1969 10W小甲製作歷程

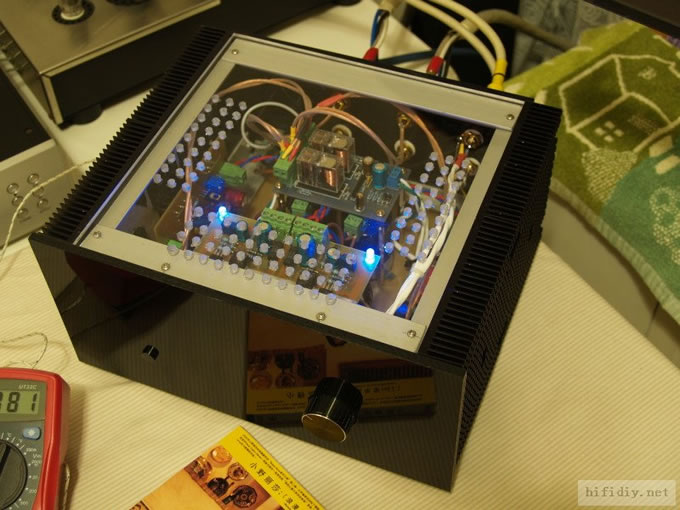

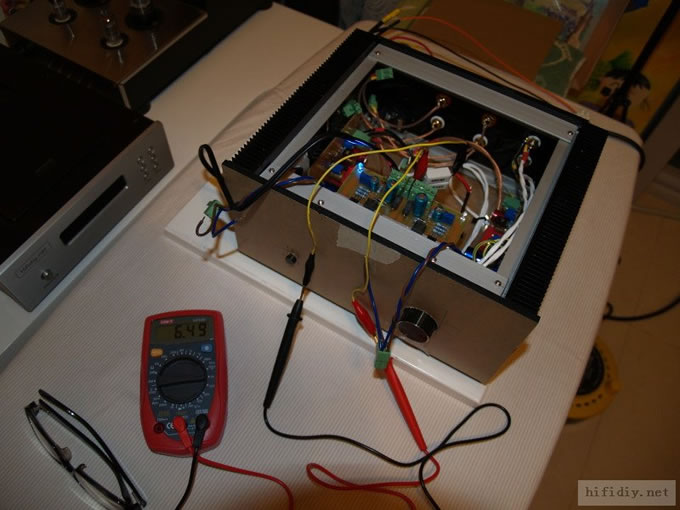

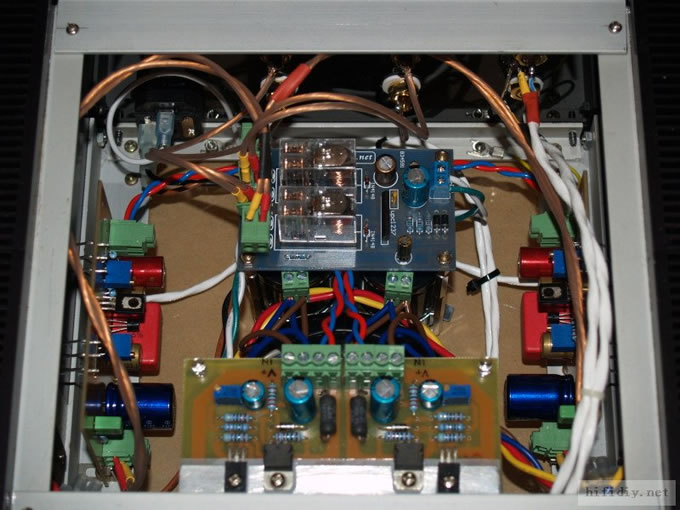

JLH 小甲裝機完工,上電調電流。
用1個多小時將電流調到1.2A,
測散熱器很熱,開機後1個多小時,
近放大管處測到83C。,散熱器週邊69C。,穩壓散熱溫度接近100C。
各位 大大是否太燙,要不要調低電流。
本機於輸入端接地,接上音箱試,聼不到雜音。
個人感覺聲音不錯,與前DIY 3875 套件功放好多了。
等管子及零件熱身後,希望聲音會更進一步!DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程

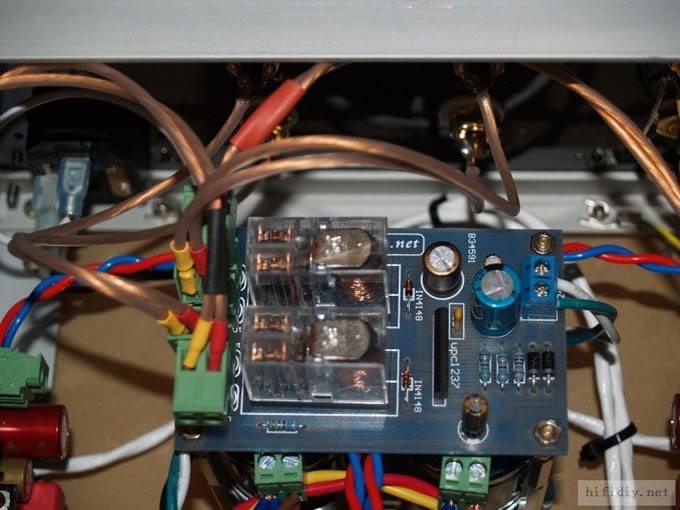

用論壇版喇叭保护套件
DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程

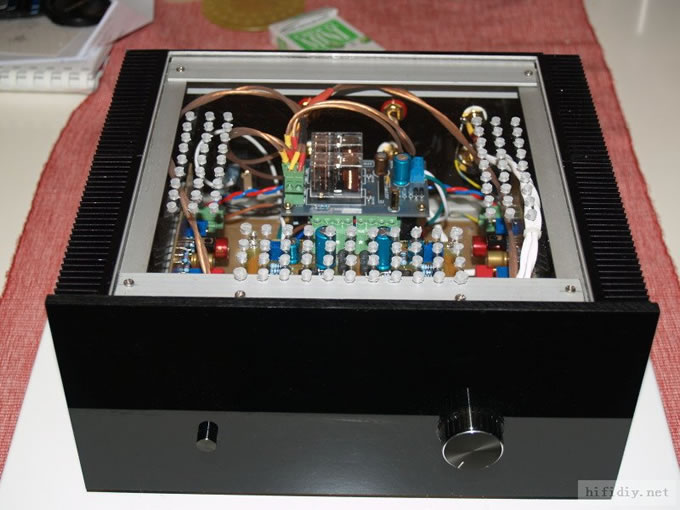

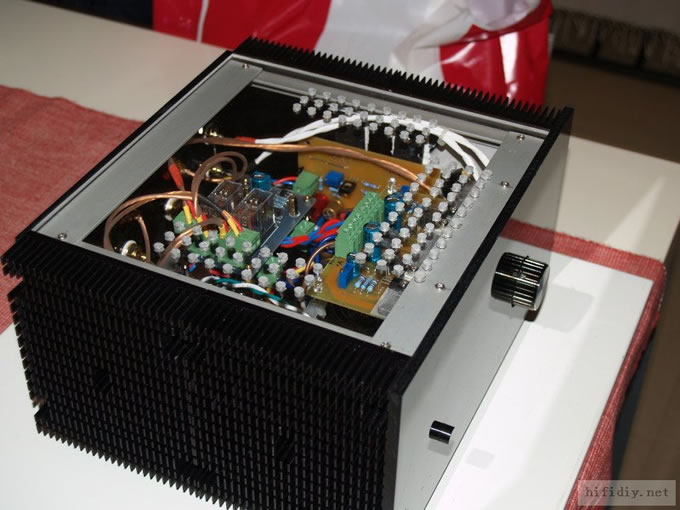

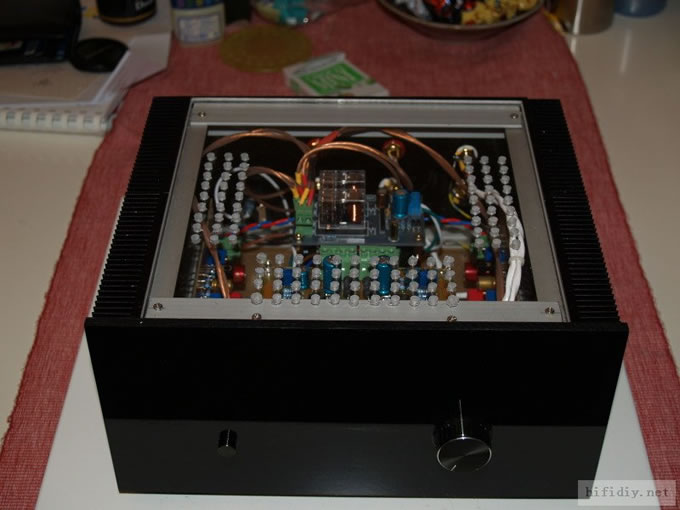

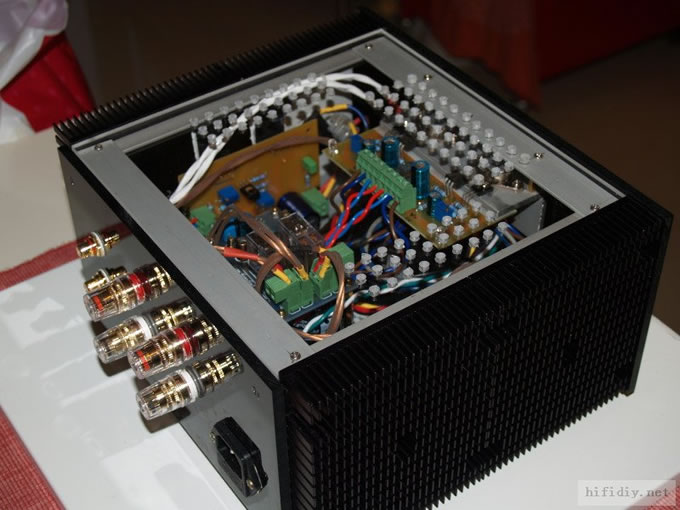

全機完成圖。

DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程

DIY hood jlh1969 10W小甲製作歷程 前後面板孔位用word畫好交膠片製作公司開料及轉孔,面板自己轉孔,全部使用2分厚有机玻璃。

參考網上資料得知,有机玻璃的熔點約240-250度(攝氏),
相信還可以吧!

DIY hood jlh1969 10W小甲製作歷程


DIY hood jlh1969 10W小甲製作歷程
