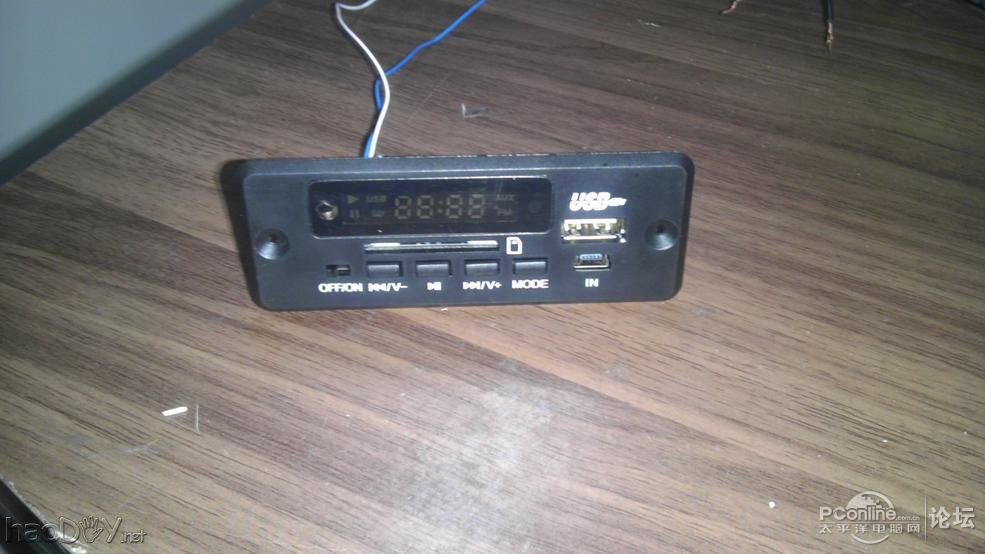

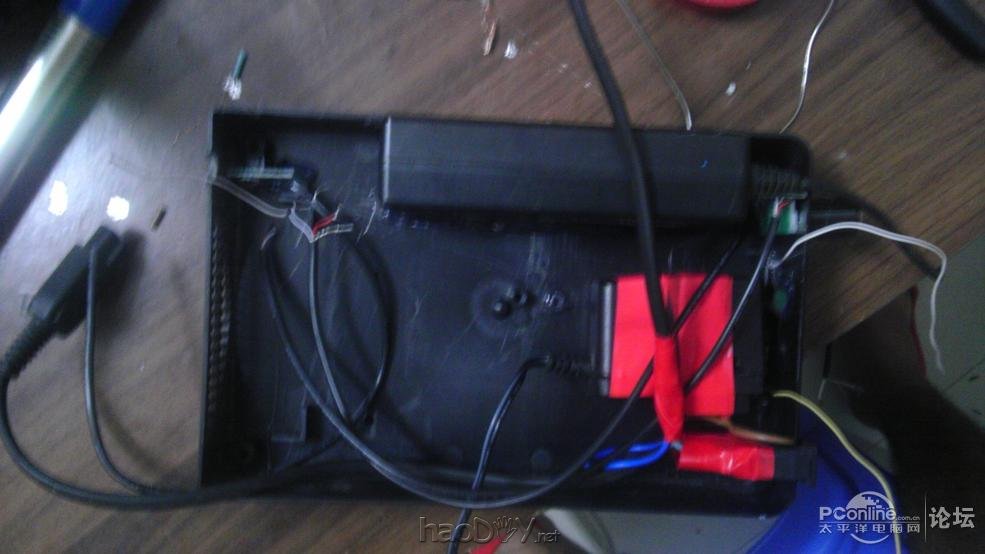

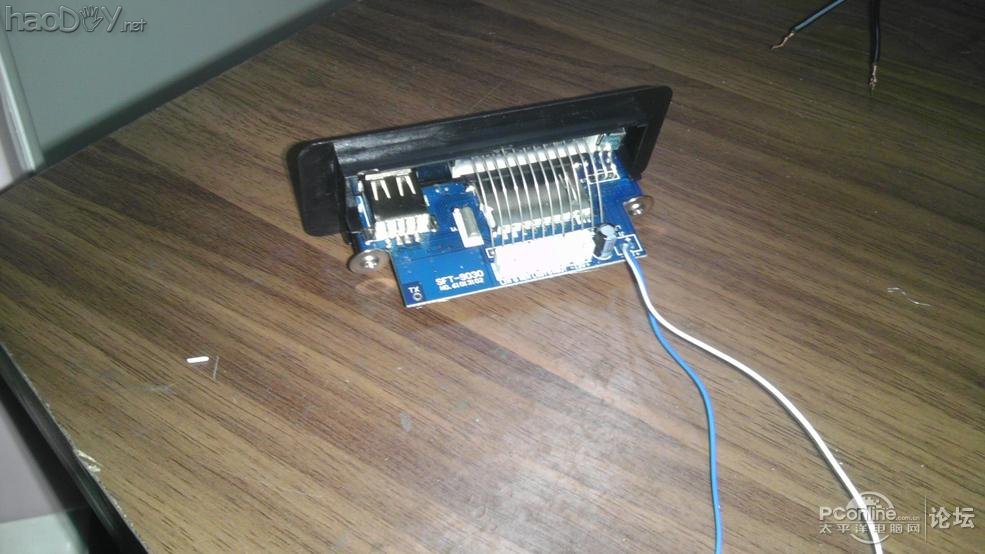

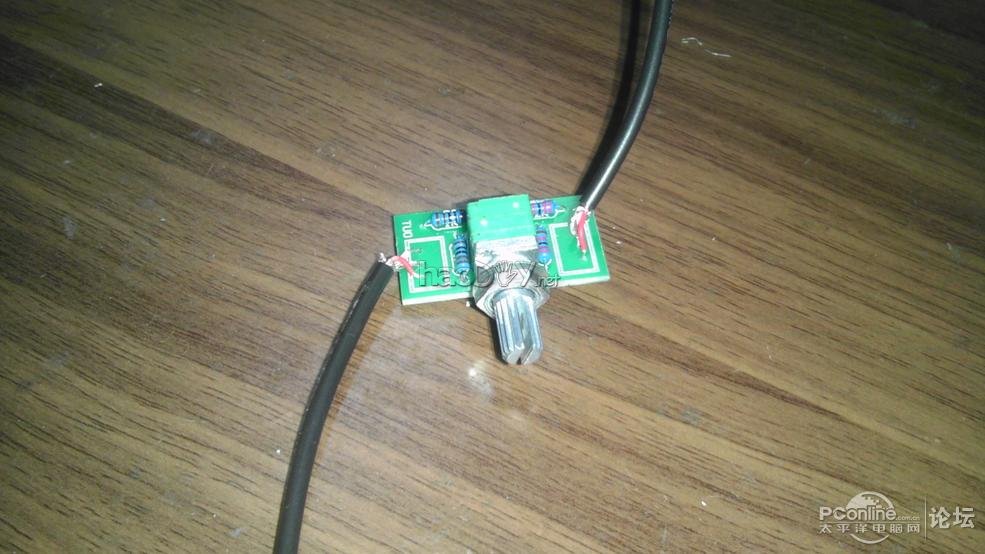

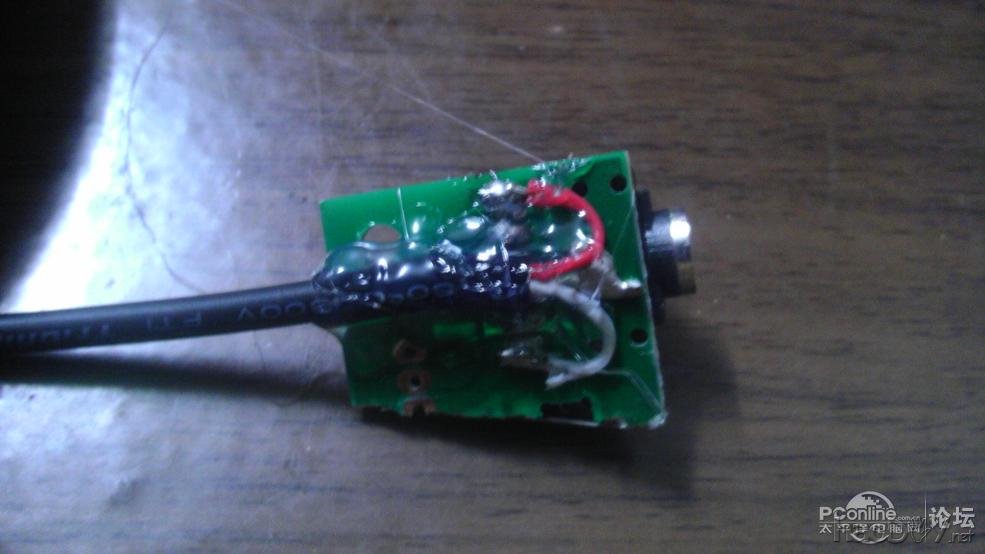

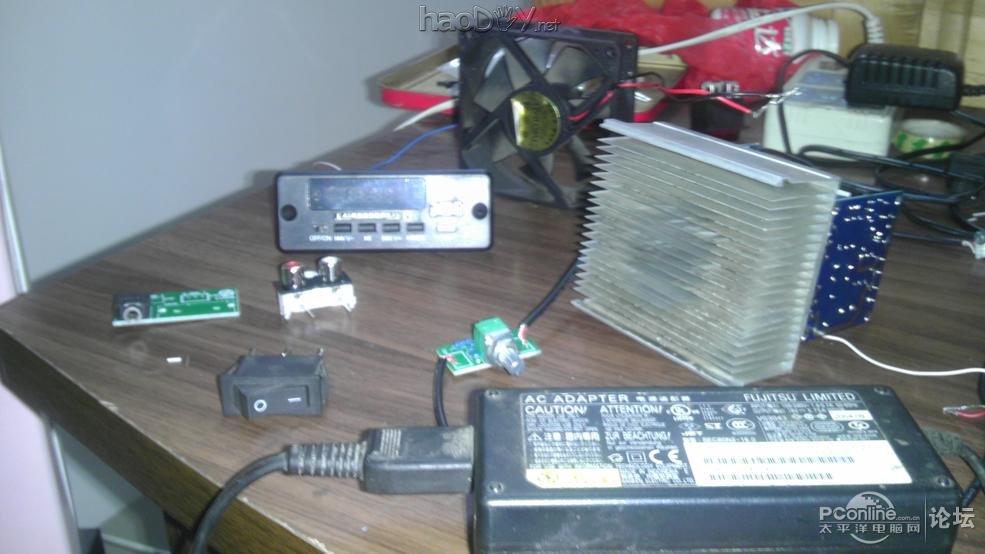

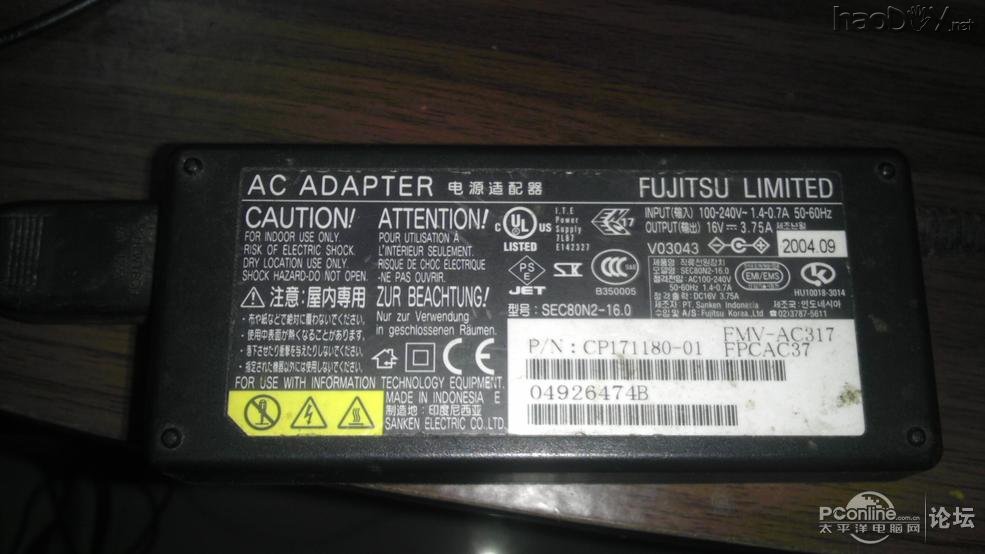

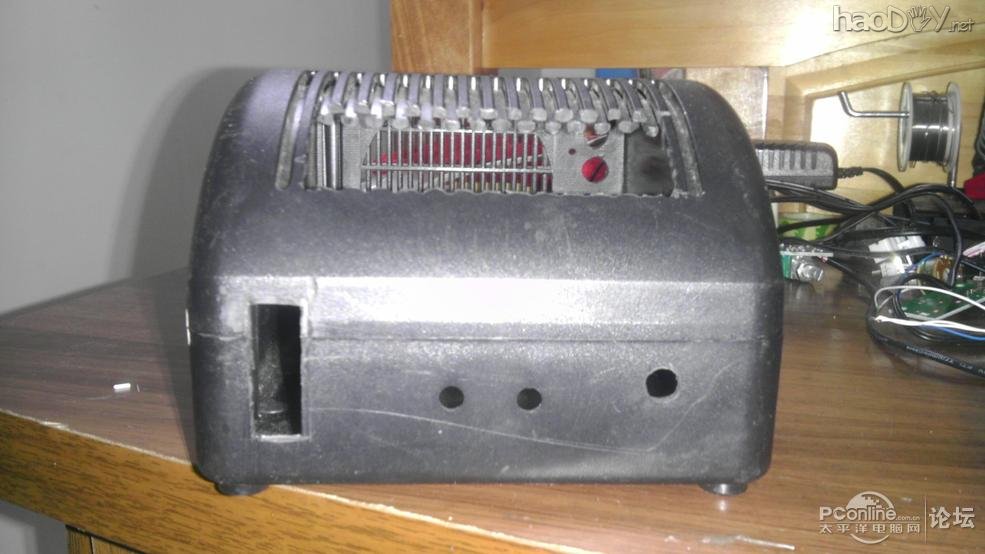

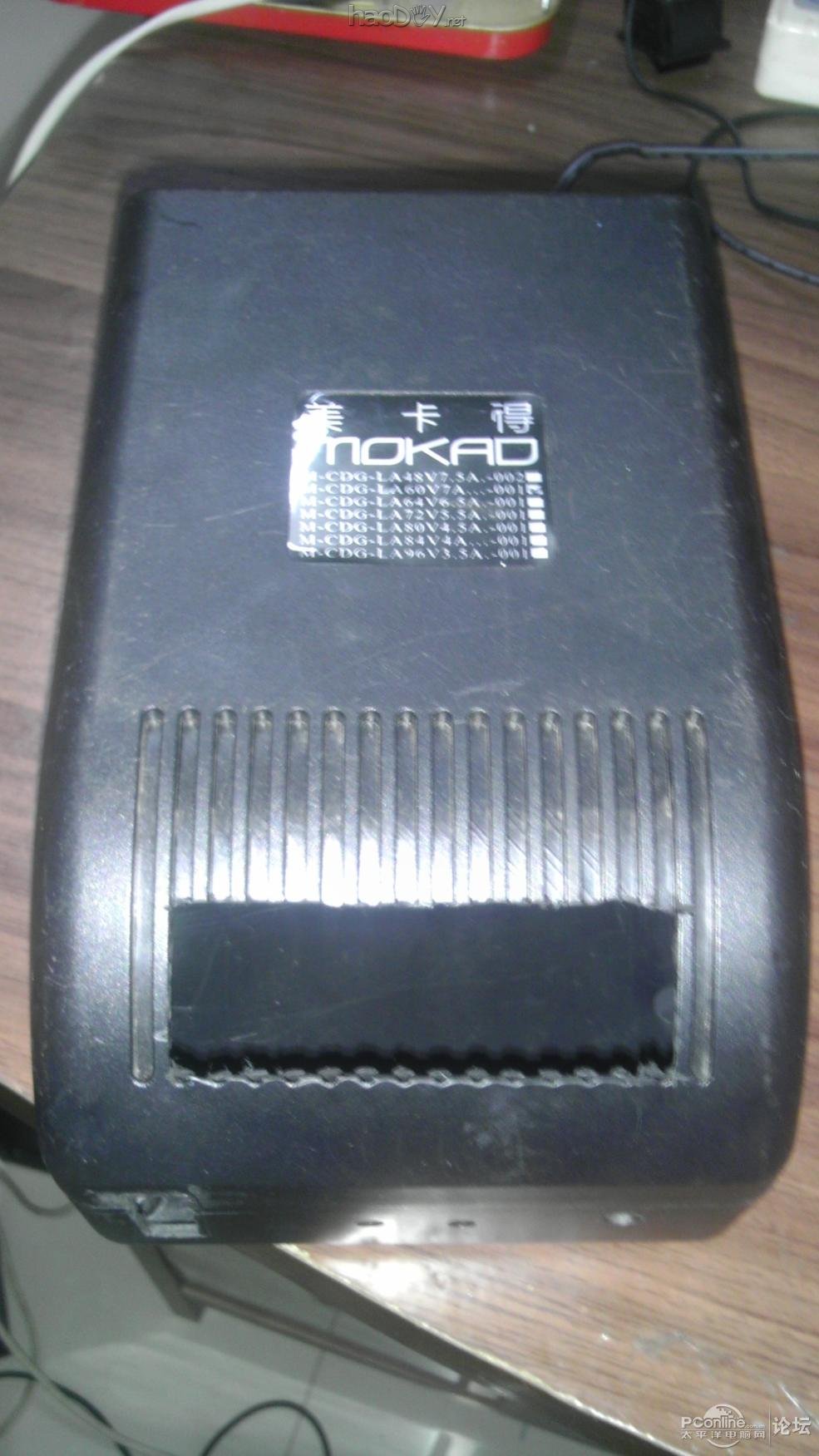

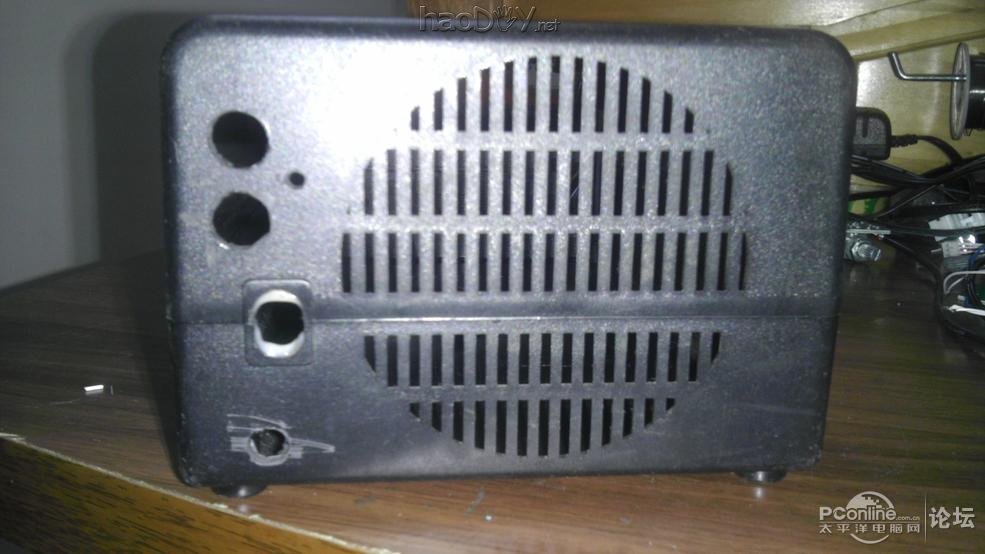

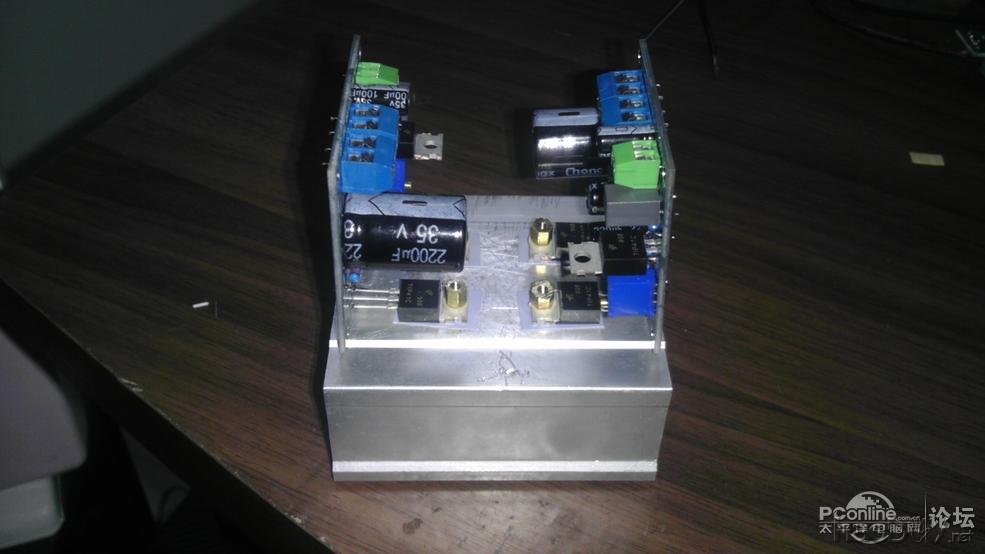

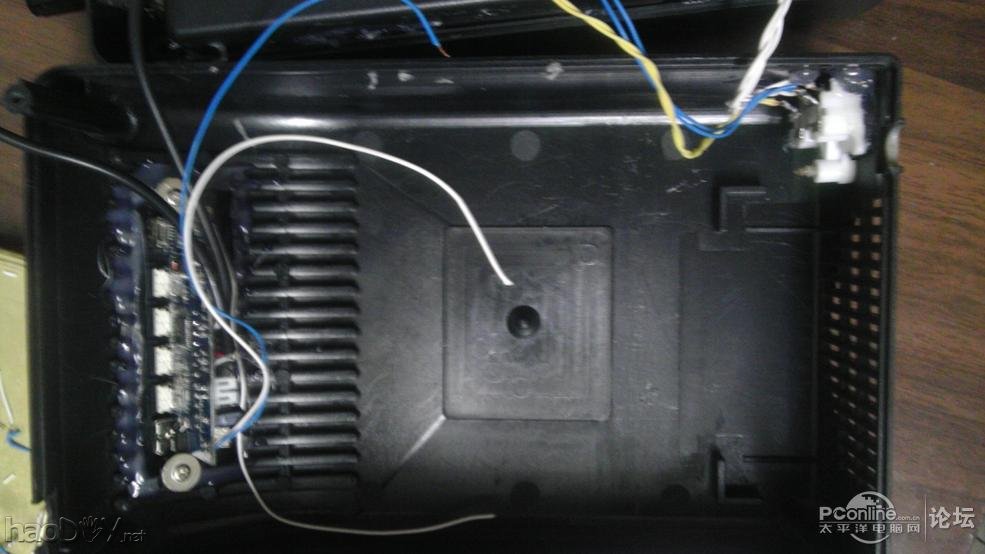

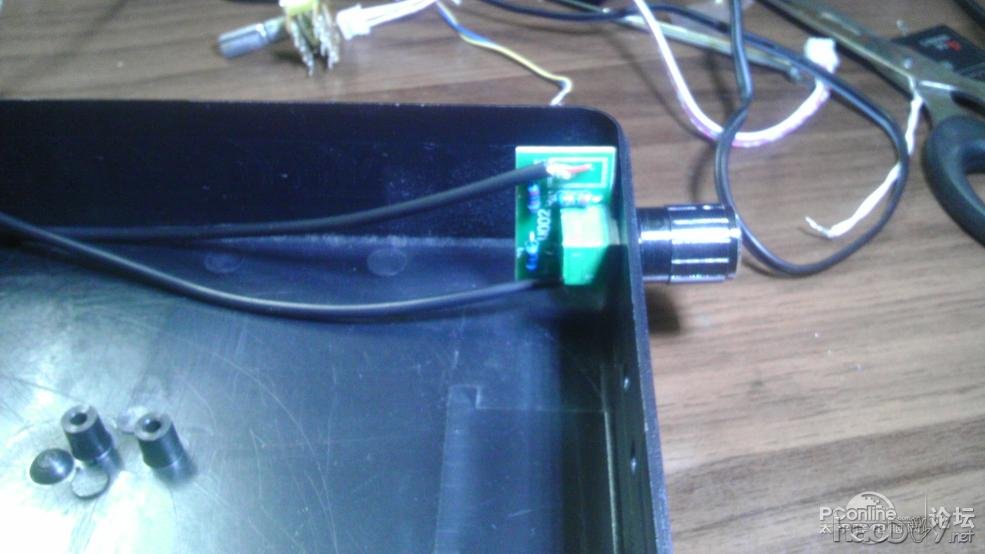

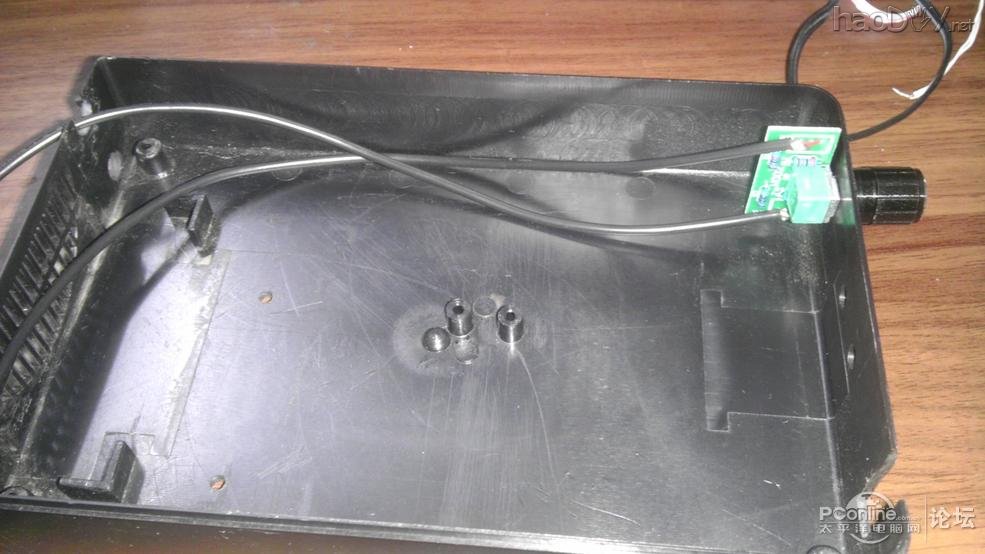

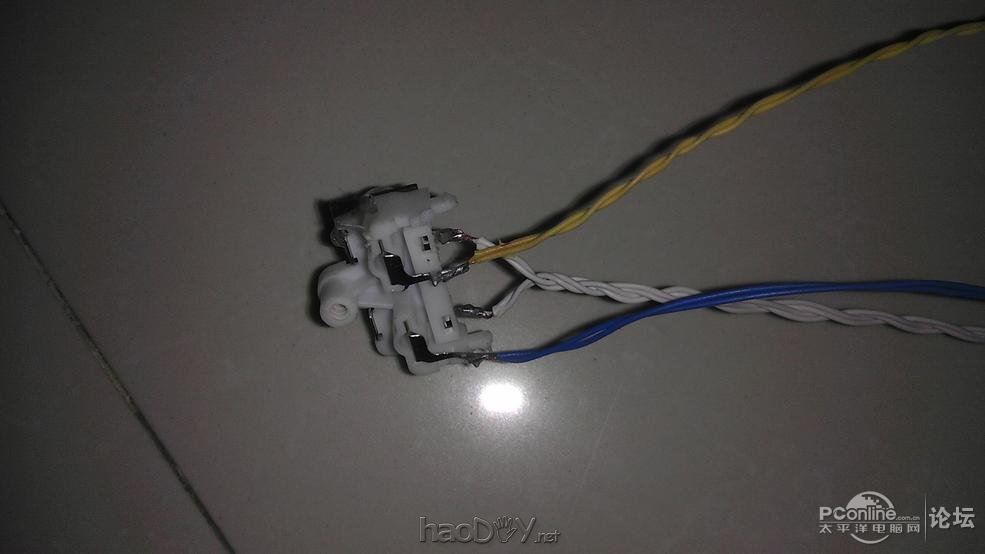

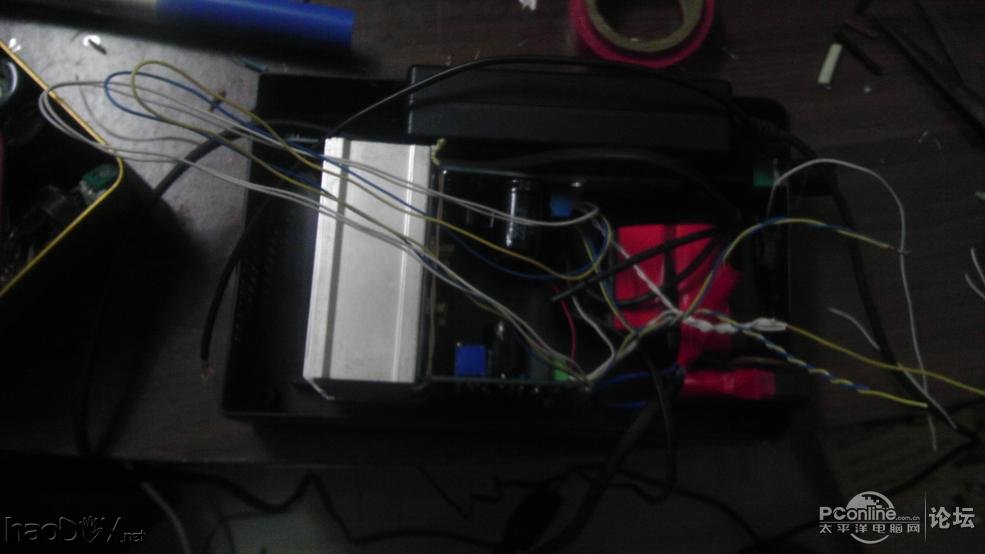

这个就是外壳，相信大家很熟悉吧，这个是已经开好孔的了，原图忘记拍了   上面这个就不多解释了，考虑到成本的问题，手里有没有合适的机箱，所以找到了这个烧坏的充电器盒子，先顶一下。 下面就是里面主要部件，展示一下   1969的微型功放板，尺寸5*5cm很小，输入12-30V，单个功耗20W，2个对称板，输出5W，刚开始我以为5W很小只能推3寸的喇叭，试了下8寸10寸都没有问题，前提是电源要好。散热板大家都很熟悉的，CPU拆机闲置的。甲类功放热量很大，靠自散热是不行的，后面加了个风扇 下面的是电源，笔记本的电源，刚开始是用12V的电源，出来的声音很差，后面找了个电脑电源，很适合，16V，3.75A，功放电流调到800mA*2,所以这个电源够用    网上淘的USB解码器，带遥控的，可以解码MP3，wav无损音质，但只能解码wav2.0音频，多声道的解码不出来。带AUX，FM功能。5V-12V供电  淘的电位器，散件来的要自己焊  aux输入，就是外接音频孔，3.5的  功放输出，普通的莲花插头，想装个好点的，但是空间有限，只能用这个  这些就是里面的东西的，把它组装起来就行了，哦！还有一个5V电源，采用双电源，没干扰，USB解码跟风扇用5V的，风扇转速低，才没有噪音    看到5V电源了吧，就是手机充电器用的  现在走线很乱，后面又重新走了下线，就没有那么乱，红的电工胶是不是特别显眼，电线就是用网线，那种4线的，芯比较大的，铜的
