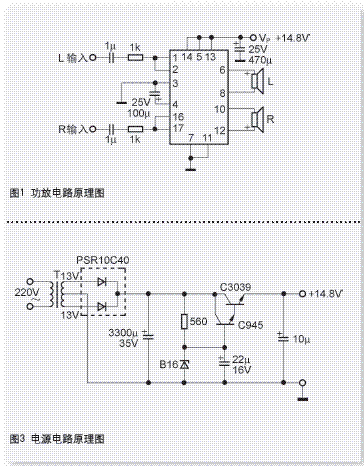

一个偶然的机会从朋友那里得到一块原装的飞利浦功放集成块TDA1554Q。此集成块是用于四声道的功放，在每声道2Ω的负载下可以产生4×11W的功率，用BTL接法可以达到2×22W（4Ω），具有很高的保真度，很适合用于功率要求不高的场合，于是就决定制作一台用于电脑放音的小型功放。这款小型功放的电路非常简单（图1），先将集成块的第9、15脚（空脚）齐根折断，再将其他引脚向文字面折弯约90°角，并错开一定位置，这样可方便零件的焊。

在实际的电路中，我在两个声道的输入端各串入了一个1kΩ的电阻，其原因是在之前的实验中发现，如果没有该电阻，在用输入电位器调整时会影响输出的电位。输入电容采用1μF可以得到更好的低频。由于此集成块有静噪功能，但在实际中一般都是直接关闭电源的，所以就将第14脚直接接在电源上。

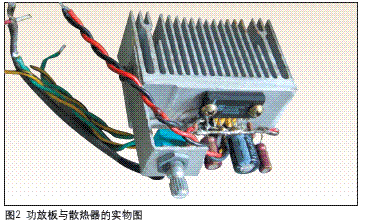

输入电位器也是使用进口的ALPS（ 20kΩ）品牌。此功放的两声道一致性好、无噪声，特别是体积小，很适合用于制作小型功放。我使用的散热器是CPU上专用的，将其对半锯开（图2），经使用证明，在最大功率输出下连续工作半小时散热器表面也不超过60℃。

此功放使用的大部分元器件都来自拆机件，在制作中最好使用稳压电路，这样对提高电源素质及信噪比有很大帮助。由于此集成电路从电源所汲取的电流不算大，稳压调整管一般有4A以上就可以。此集成电路是单电源供电，因此电源制作更为简单（图3）。使用了一只50W的高效率美国R形变压器（外皮及铁架已经拆除），双13V输出电压，用一个高速半桥做整流，3300μF/50V的电容滤波，再经由C945及C3039组成的稳压电路，输出不到15V的稳定电压提供给集成块。

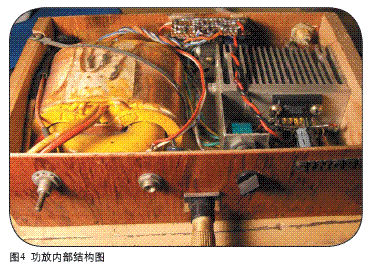

功放的外壳是用木板跟胶合板制作的，虽然不太雅观，但对于机器的信噪无任何影响，并且还节省开支，整体布局还是很合理的（图4）。经过一段时间使用，感觉用此集成电路制作的功放很耐听，是属于飞利浦那种一贯的较为清凉的音色，保真度很高，不接音源将电位器开到最大也听不到任何噪声，功率虽不算大，但用在小房间或是电脑上都已足够。使用的R形变压器还有一个特点，那就是效率高，音量开至一半连续工作8个小时几乎感觉不到有温升。
