月饼盒制作LM1875桌面小功放

时间:2012-09-22 13:10来源:hifidiy.net论坛 作者:HBSZANF 点击:
国庆放假7天,闲来无事,应公司同事要求,他也想做一台属于自己的桌面功放,体验下HIFI之乐趣,说干就干,电子城买来些材料,找了个月饼盒,就开始忙乎起来,从找材料到制作完成花了一天的时间。最后接上5寸音箱,通电试听,高低音都很有穿透力,总体感觉还
月饼盒制作LM1875桌面小功放

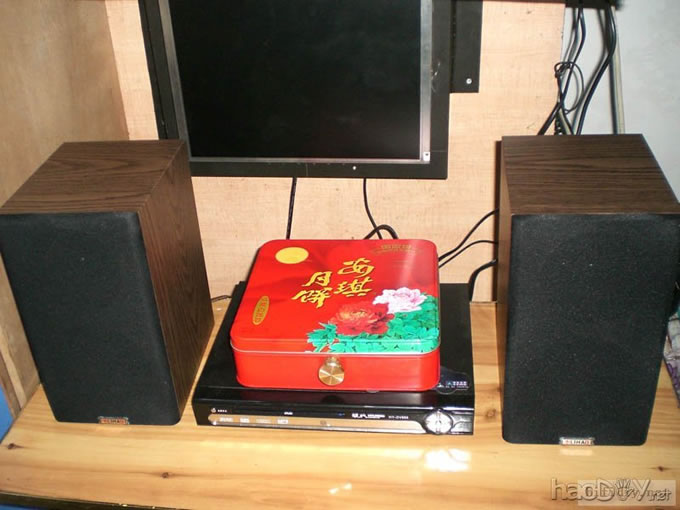

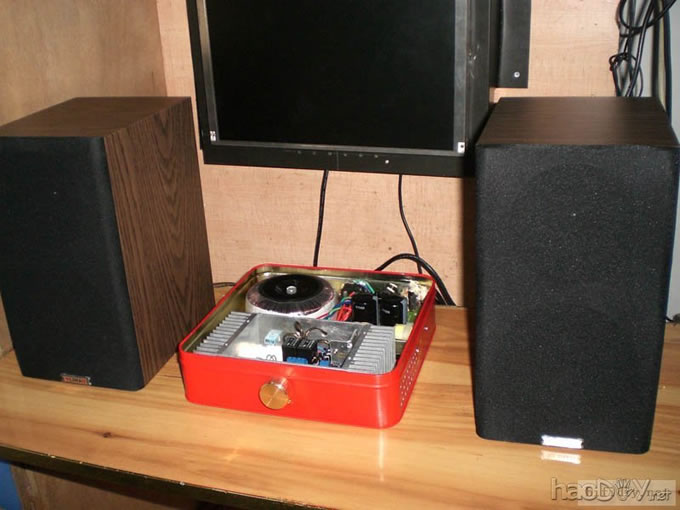

国庆放假7天,闲来无事,应公司同事要求,他也想做一台属于自己的桌面功放,体验下HIFI之乐趣,说干就干,电子城买来些材料,找了个月饼盒,就开始忙乎起来,从找材料到制作完成花了一天的时间。最后接上5寸音箱,通电试听,高低音都很有穿透力,总体感觉还算比较满意!
    此机比较适合初烧的朋友,简洁实用又美观哈

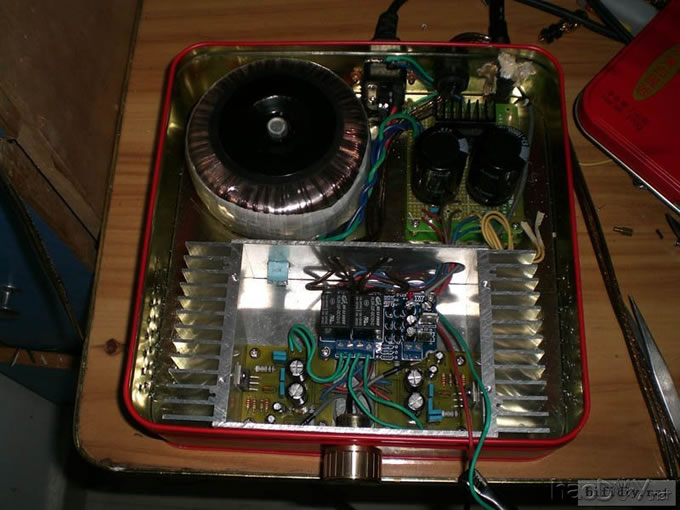

月饼盒制作LM1875桌面小功放

月饼盒制作LM1875桌面小功放

月饼盒制作LM1875桌面小功放

月饼盒制作LM1875桌面小功放

月饼盒制作LM1875桌面小功放

月饼盒制作LM1875桌面小功放

月饼盒制作LM1875桌面小功放

月饼盒制作LM1875桌面小功放

月饼盒制作LM1875桌面小功放



月饼盒制作LM1875桌面小功放


月饼盒制作LM1875桌面小功放

你在设计的时候一般都做的有板框,一般在机械层,改成底层,打印的时候就可以和底层线路一起打印出来,直接打印,不用镜像。
      打印好底层文件后,再把板框改成丝印层,打印设置里,丝印层要设置镜像了,然后再打印出来

      底层和丝印层打印出来后,由于打印面是光面,上下贴在一起的话容易打滑,不好定位,这时候在底层板框的边缘10MM处用刀片刮一刮,板子有四个边,要么上下边,要么左右边,刮好后贴上双面胶,待用
    在把丝印层的板框边按照底层一样刮掉一点光面的地方,不用贴双面胶,待用
    将底层的纸平放,撕掉双面胶,再将丝印层反着轻轻的盖在底层纸上,盖的时候对准四个边框,对准好了就用点力按住贴双面胶的地方,让其牢牢粘住,这时候慢慢的插入覆铜板进去,有覆铜的面肯定是对着底层了,对好板框后,轻轻的放在木板上,我用的是菜板。
     再用电熨斗(最高温度)轻轻的压上去,最后再用点力来回烫几次,烫完丝印层再烫底层,反复十几个来回,烫的差不多了,把菜板端着,像倒菜一样轻轻倒入盛满冷水的脸盆,过个3分钟左右,你就可以用小刀沿板边四周划开多余的纸,慢慢的将底层的纸揭开,不要撕开丝印层哦
    电吹风吹干水分后,放入用有点烫手的开水化解的三录化铁腐蚀,腐蚀过程中要晃下板子,牙签轻轻的挑起上下运动即可,大约20-30分钟的样子,腐蚀好了用洗板水洗去油墨,再用清水冲洗干净,最后再揭开丝印层,吹干,然后钻孔,板子就做好了。
