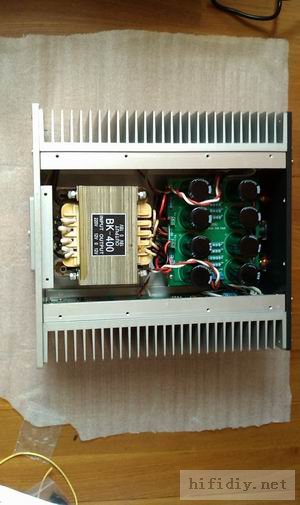

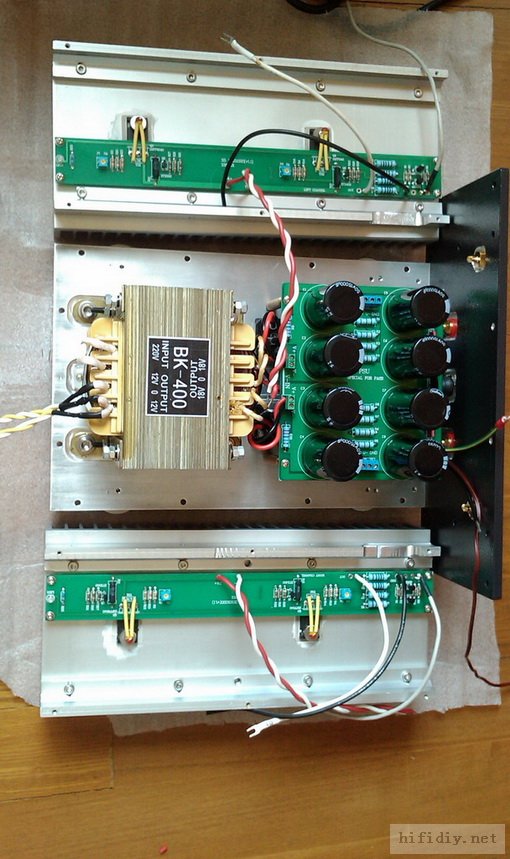

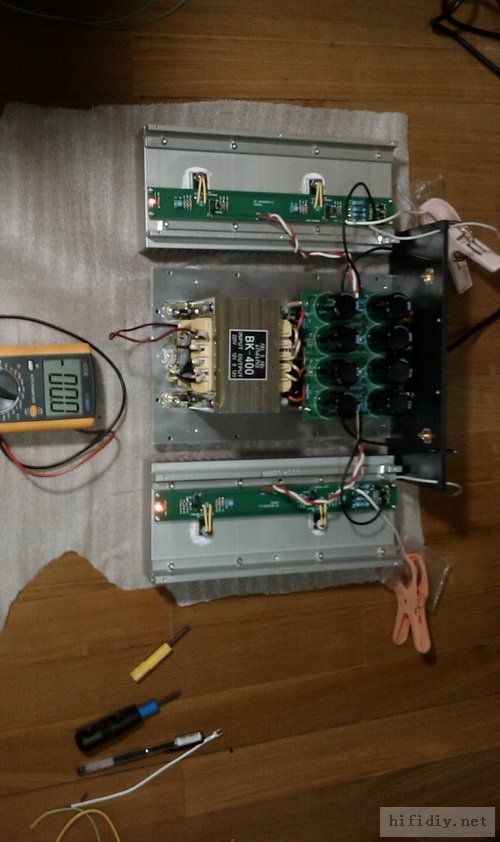

上视图

精心打造的pass F5小甲功放

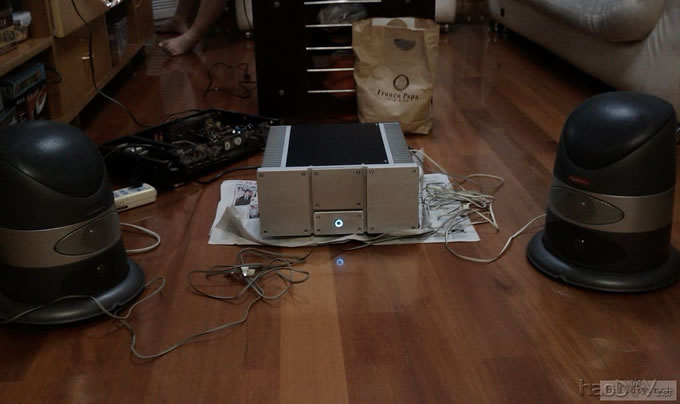

远视图

精心打造的pass F5小甲功放

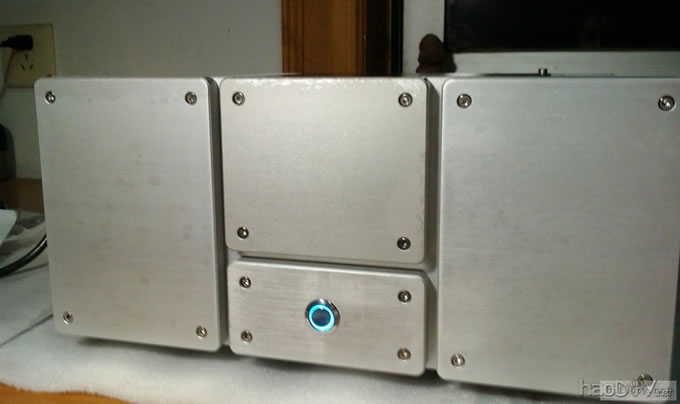

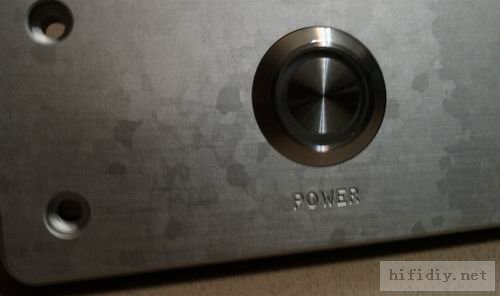

面板

精心打造的pass F5小甲功放

继

制作心得
心血来潮想做一个功放，5.1的工艺比较复杂，不太适合业余制作，还是纯甲啦。
要求：
1电路简单经典
2功率在30W*2左右（环保且家庭适合）
网上查了较多的资料，pass F5纯直流小甲非常有人气，心仪。
线路板淘宝购的，管类李老哪里配的，电阻选用国产5次老化的0.001级航空电阻
大水塘为南通江海15000uF/50v ,接插件台湾大厂镀金的，方牛在同学钟厂长哪里定制的，双18v重6.7KG，底板用10mm铝板苗总帮忙加工的，剩下的都是自己dyi

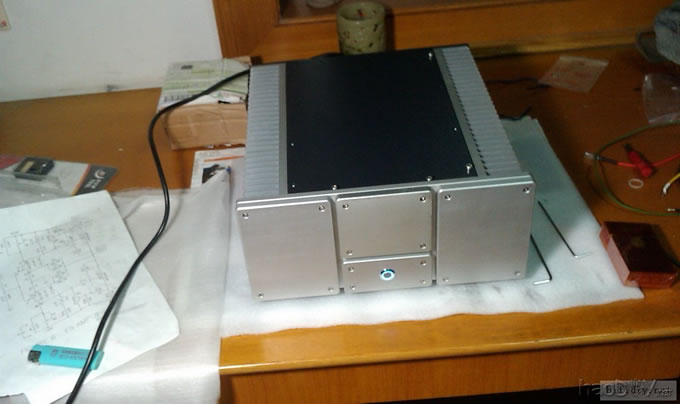

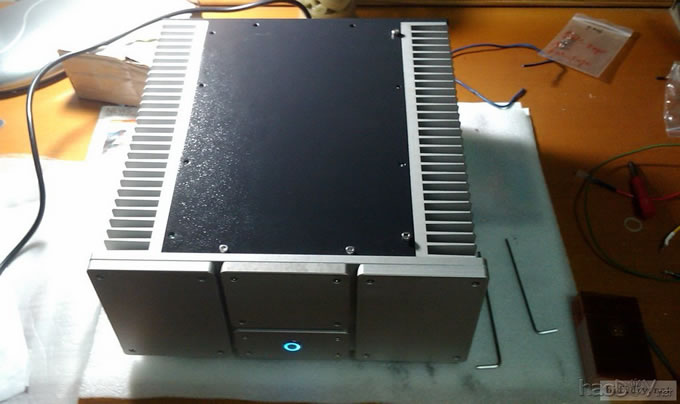

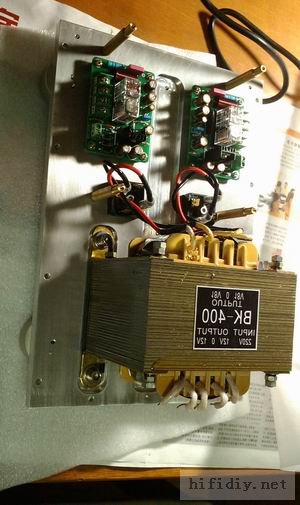

外形尺寸基本由散热器，方牛决定，想设计的小巧点，空间比较小，双层设计装配带来些麻烦（下面保护板，上面电源板），但整体自我满意，尺寸310*320*138mm
R11/R12电压0.58v 中点10mv左右 R3/R4分别为5.01v和4.87v，怎么调也调不到4.2v。
开声浑厚，感觉灵敏度偏低，可能和前级有关，总之满意

精心打造的pass F5小甲功放
