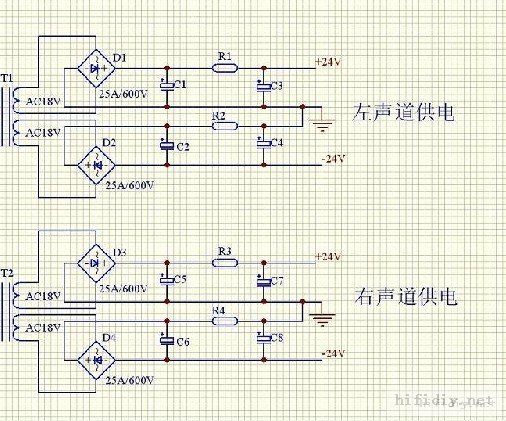

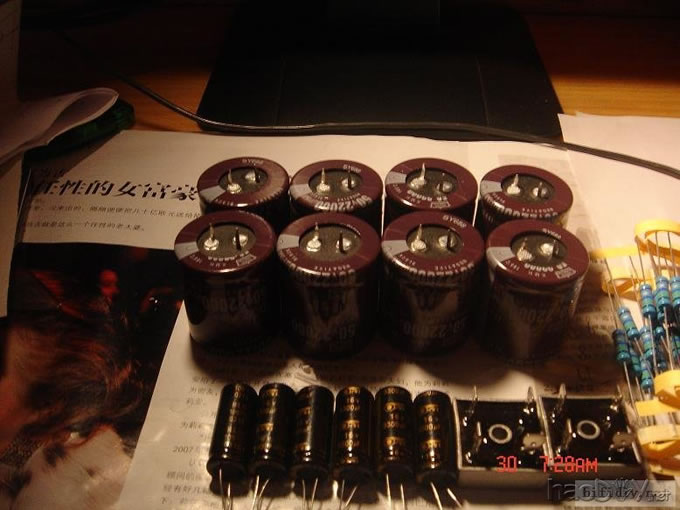

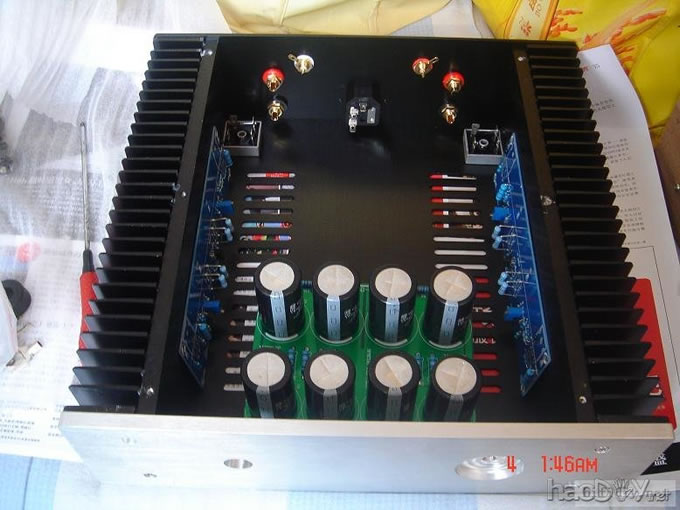

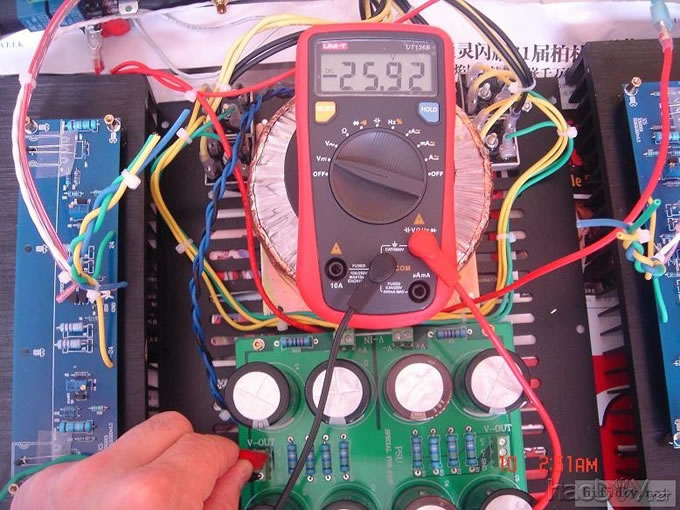

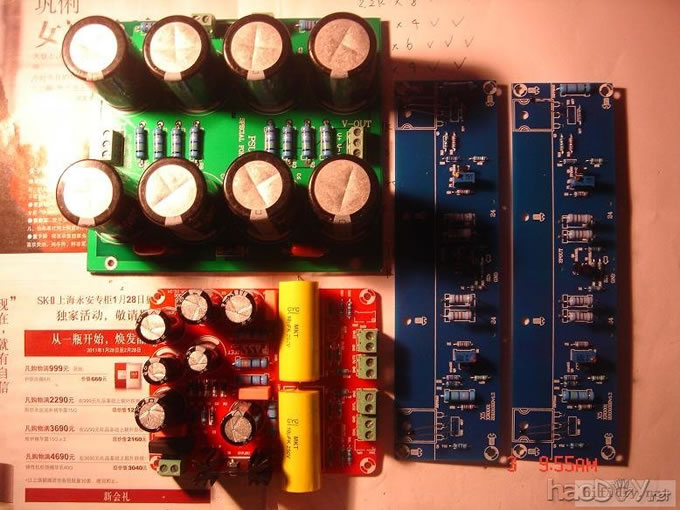

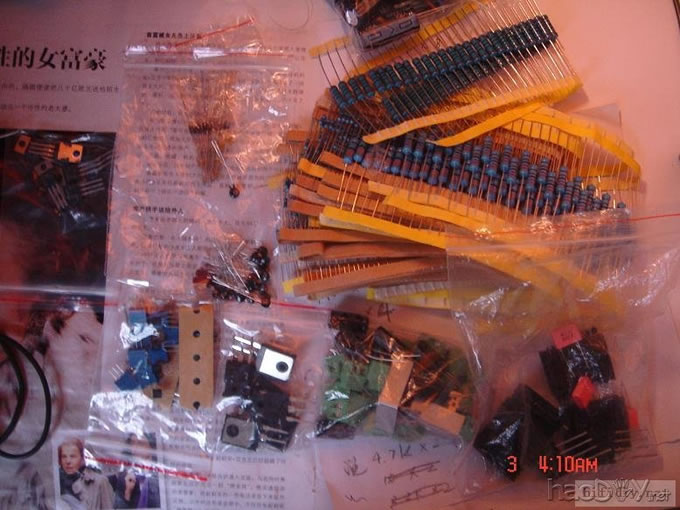

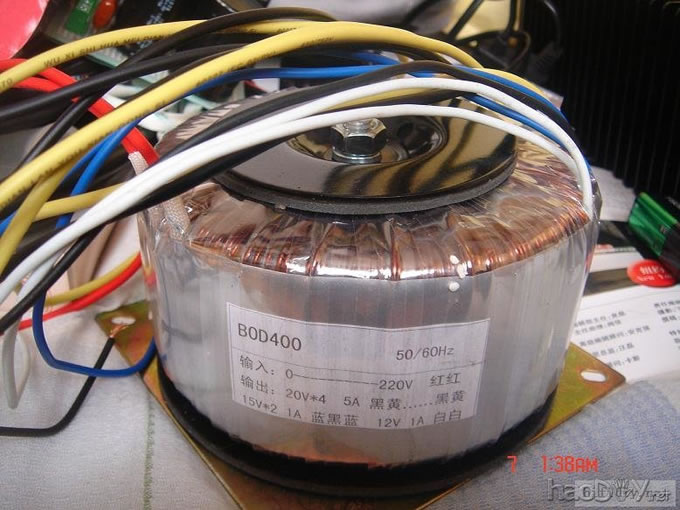

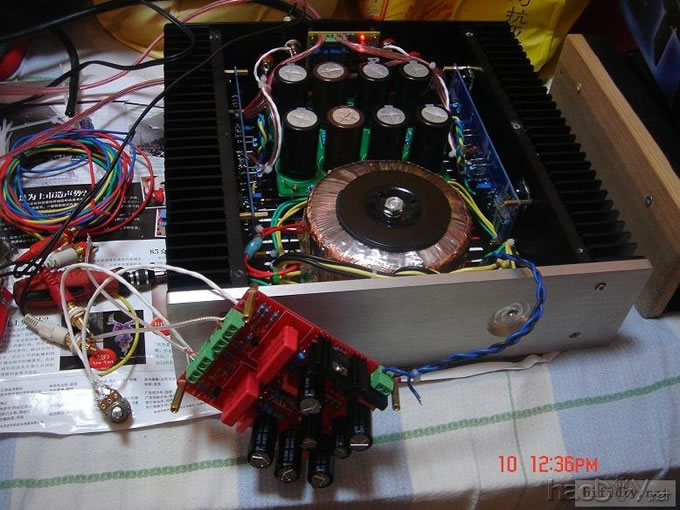

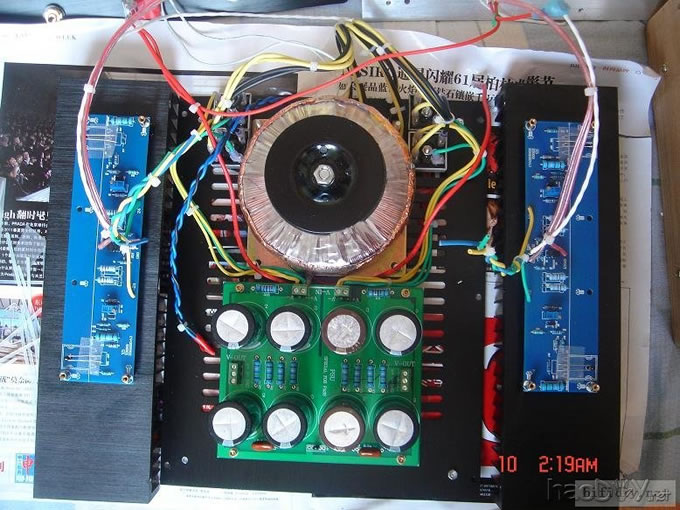

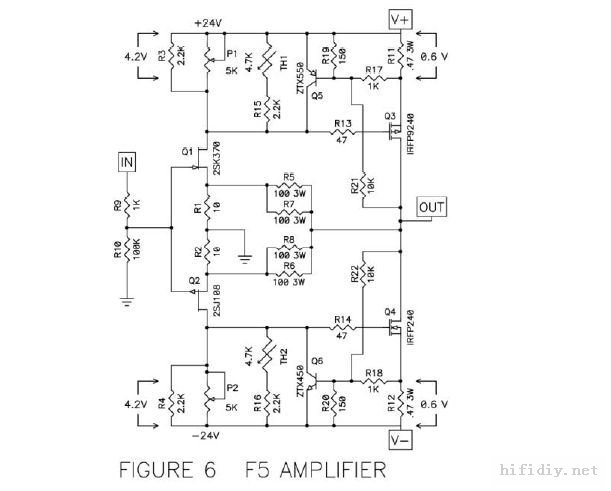

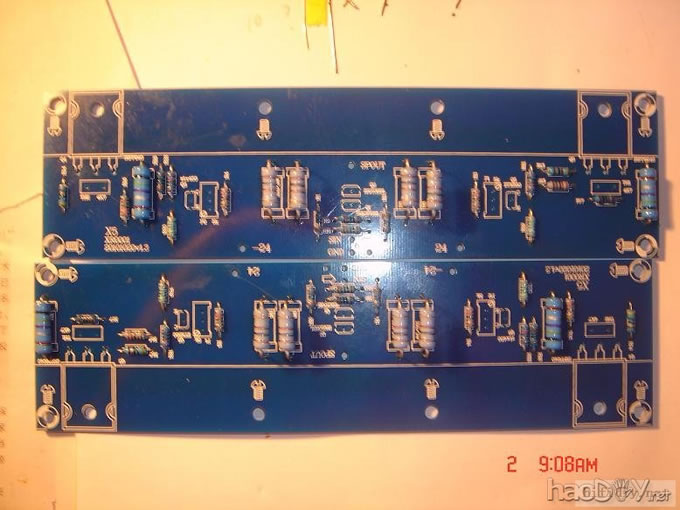

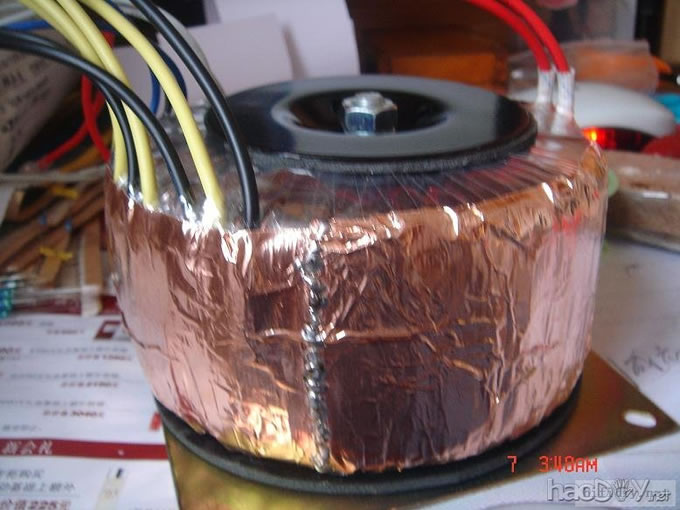

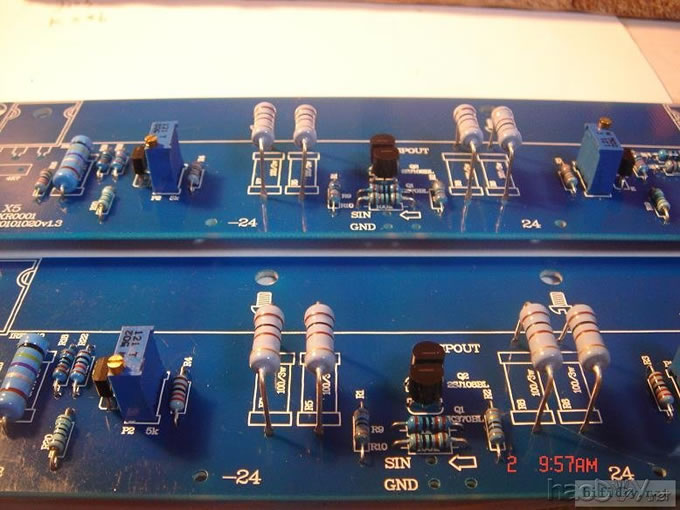

自从听了音乐传真A1小甲的音色后，感觉入了迷,再准备diy一台pass f5功放，4*20V 450W的变压器已经预定，还没到手，今天又去电子城买了电源板的元件：22000uf/50v电容8个，35A整流桥2个，0.47/3w金属膜电阻50个（店家不拆包卖） 今天去电子市场掏了些元件：电阻，大小管，热敏，可调电位器等等   焊好的板子，大管还没上：   焊好了电源板，前级板（还缺输入管），功放板（大管暂时不焊）  定做的牛还没到，先在机箱摆下位：  定做的牛也到了：  为了增强屏蔽，特意把牛加了一层铜箔，接缝处还补了焊锡，看看，变身为金牛了，嗬嗬！  因为牛上有四个独立绕组，考虑用四桥方式供电：  终于把板子都定位了，接好了板子的引线，电源板通电一试，有烧烤的声音，仔细听，是一只滤波电容发出的，还没来得及换，眼看着发烫鼓包---爆浆了！原来才明白电容上端的刻痕是用来泄压保护的。量了下两声道的供电电压，基本一致：    同喜同喜，已经把pass JFET boz 前级接上听音，音效不错！  回复 64# jbltw K 看看教程： 1.先调R7,R8,用万用表测试R7,R8两端电阻100R 2.变压器初级串120W的白炽灯，串后，接通变压器插头，白炽灯会闪一下，然后灭掉. 3.用万用表测试一下功放板+24v/-24v有没正常,不要担心现在板子静态电流非常小，R25两端电压大概14mv,输出对地（中点电压）基本是0mv，板子根本不热. 4. 万用表调到200mv档，表笔跨在R25 两端，顺时针旋转R7（不要紧张，用灯泡保护着）观察万用表电压是否增加，大约增加到70mv这样，用万用表检测中点输出有100来个mv，这时候调整R8,监视万用表，使电压为0，然后，再次把万用表跨到R25两端，旋转R7使R25两端电压缓慢增加，大概每增加50mv，调整一下R8 使中点电压归0 5.如此反复，R25两端电压调试到220mv左右的时候，120w的灯泡会开始亮，此时用万用表检测一下+24v/-24 v 此时电压已经开始掉下（+22v/-22v左右）去了，此时灯泡保护已经开始了，如果继续调试R25两端电压，已经没意义了。 6.去掉变压器初级的灯泡，重新上电，继续旋转R7，增加R25两端的电压，电压每增加50mv，调整一次R8使中点电压归0，耐心调几次，大概几分钟后，调到R25电压为530mv（静态1.1A）,此时R26两端的电压大概534mv (稍大一点) 此时电源板输出电压约为+22V/-22V，掉了1V（空载为+23V/-23V）. 调试初步结束。散热器此时温度大概45度，开始发烫了。调试初步结束。 我是先把P1,P2可调电阻逆时针旋转到底，慢调P1,电压升高50mv,就调P2使中点电压回零，再调P1使电压再升高50mv，再调P2回零，如此反复，直到电压升到0.6左右，关机冷却重新开机，待稳定后再微调，直到理想值为止 (责任编辑：admin) |
