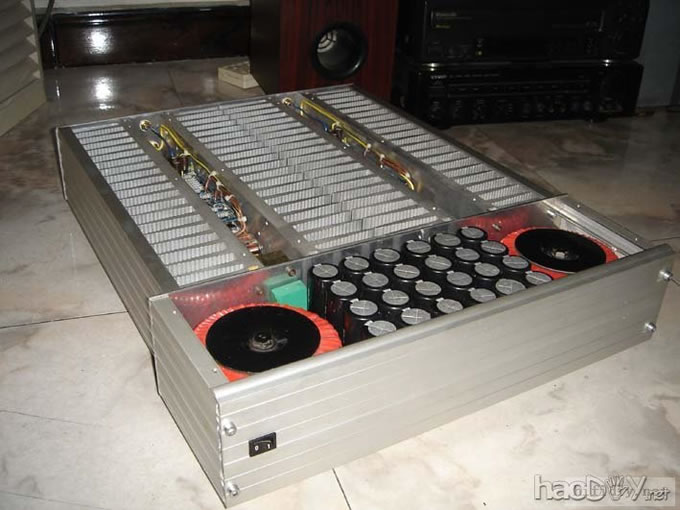

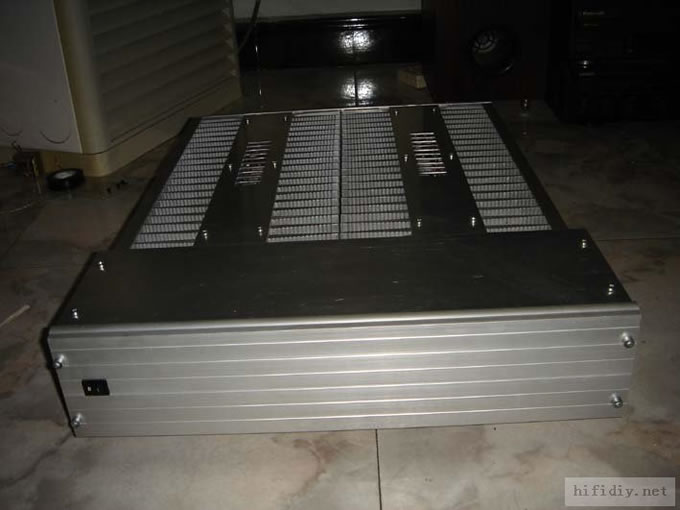

本着"节约发烧"原则,所有材料多为本坛"二手区"采购.从备料到完工用时两个多月.干过这活的人都知其辛酸与喜悦.整机重60斤,厚100MM,算得上超薄了吧!

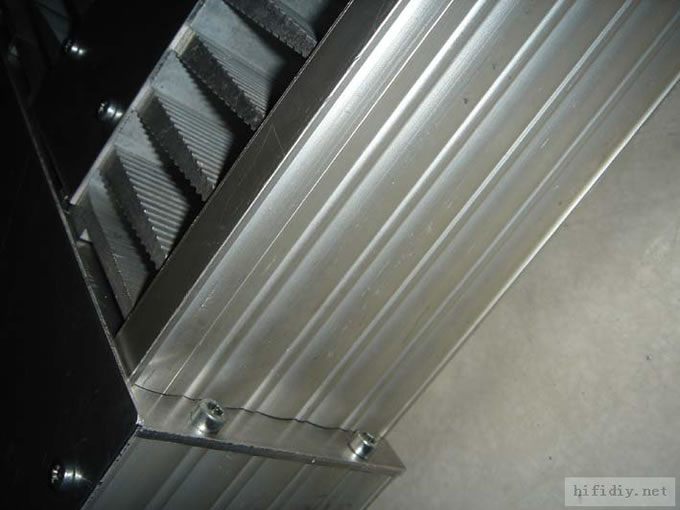

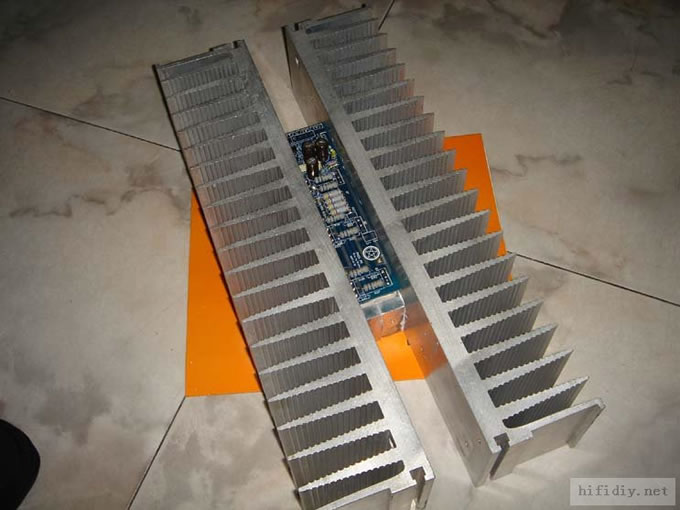

因为是四片散热器,本来想两片重在一构起成传统的两侧散热机箱,可这散热器有小量尺差,不能很好的重合,采用了下面的方式:

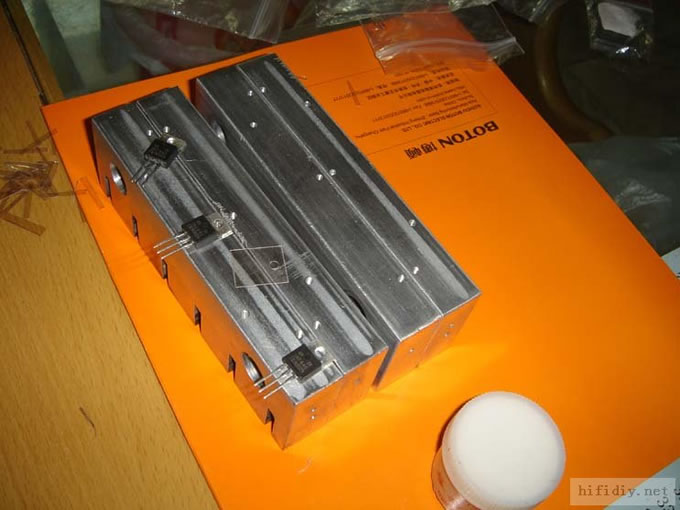

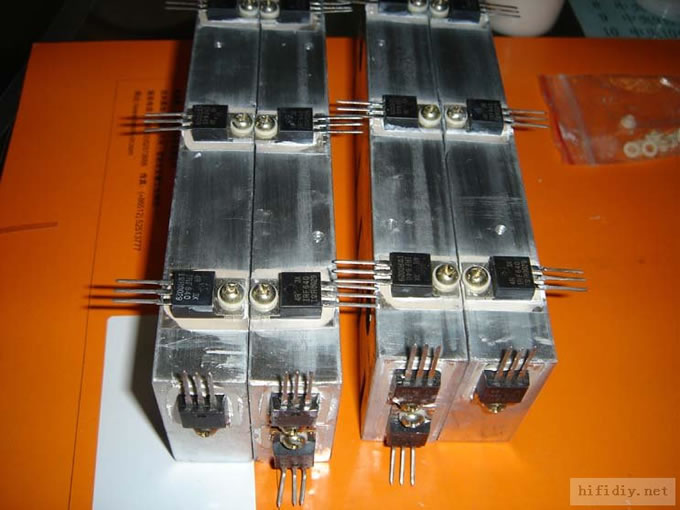

不能将功率管直接分别安在两散热片上,这样才能使上下臂的工作温度一致

纯手工超薄passA5功放完工

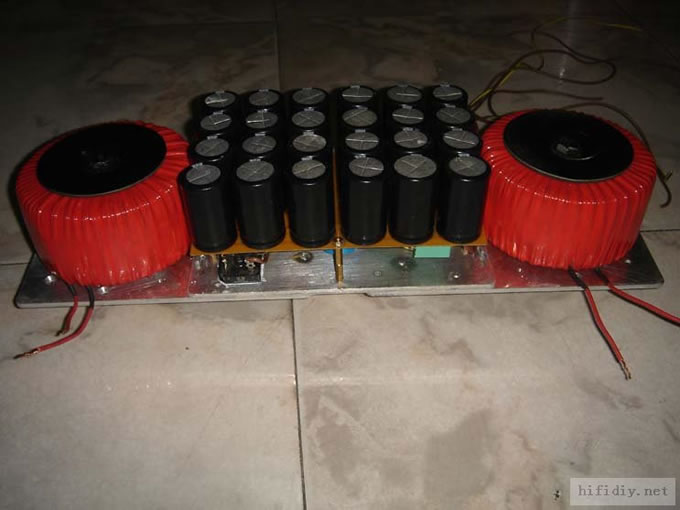

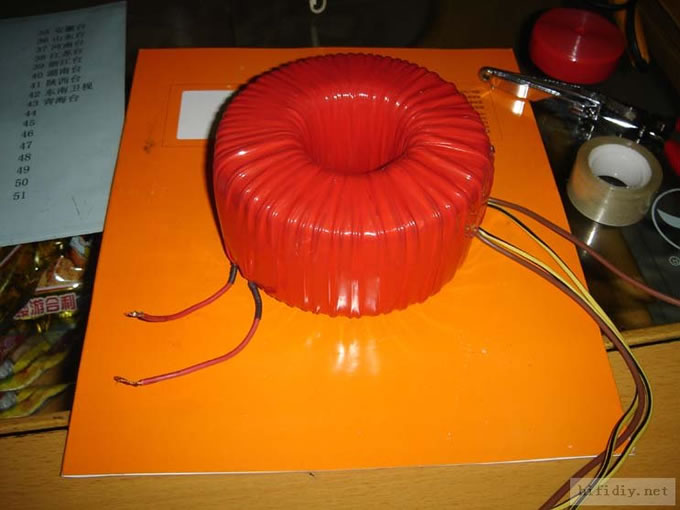

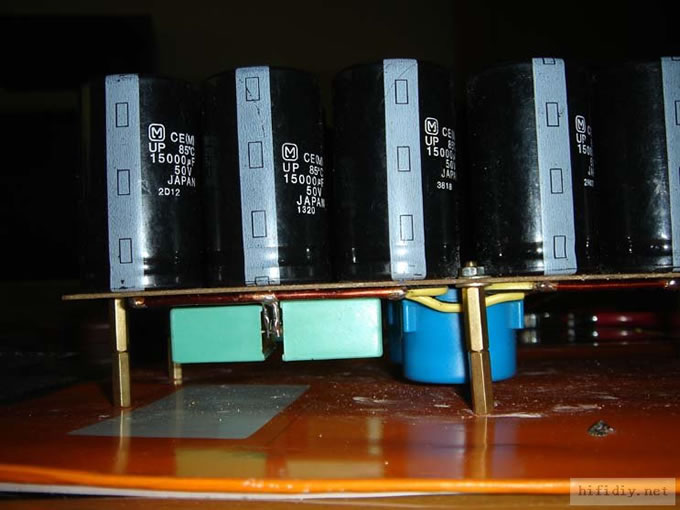

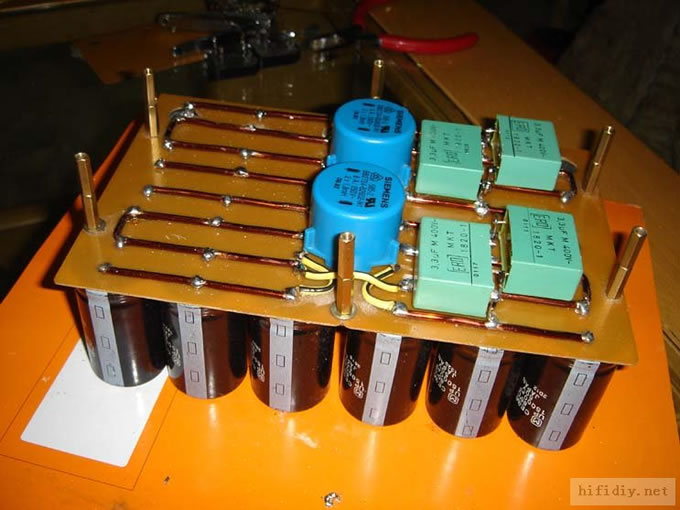

电源变压器每只350W.两组28V(次级自绕).四桥整出带负荷土34.4V

纯手工超薄passA5功放完工

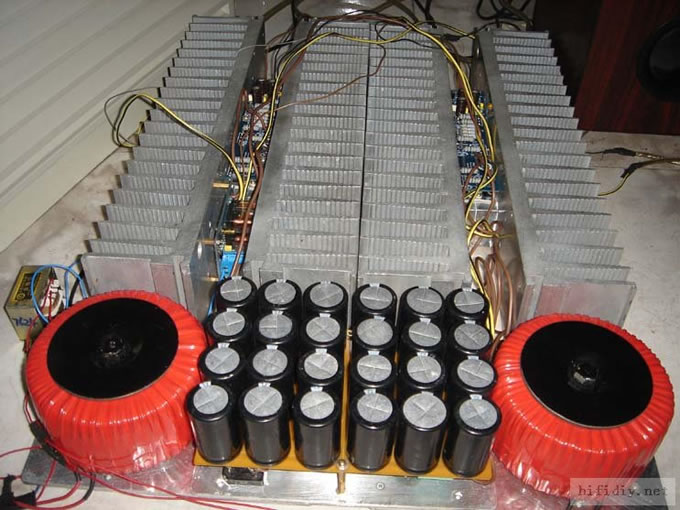

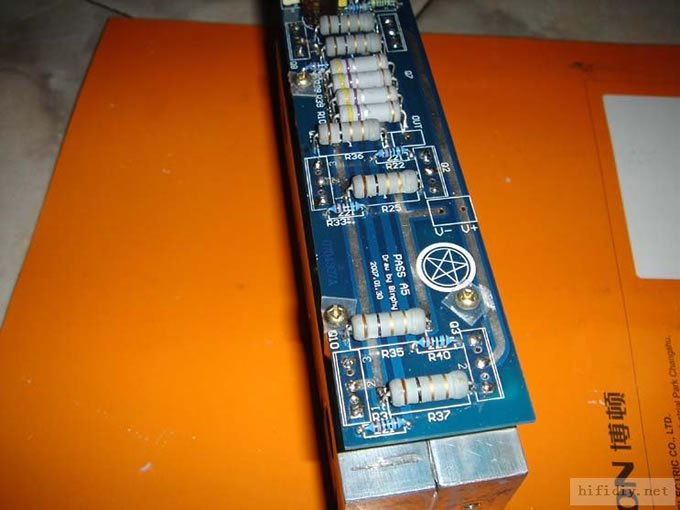

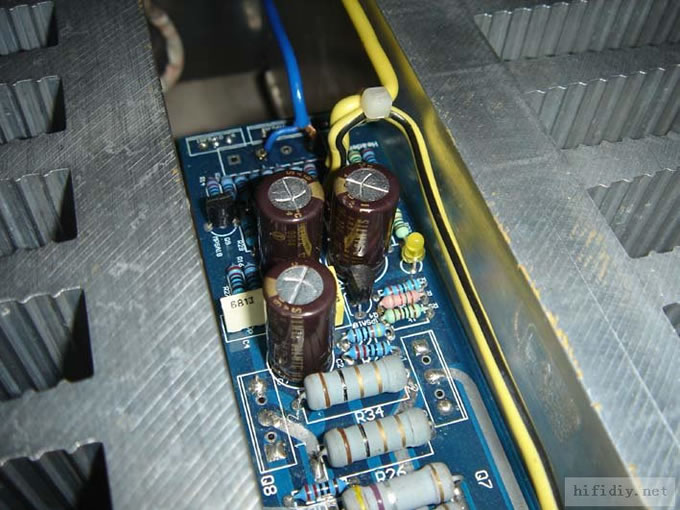

心跳时刻: 板是买的套件,细心焊好,成败在此一举!两边中点分别为-20和-32温度升高变化不大,先用着,以后有机会换好一点的管管.

纯手工超薄passA5功放完工

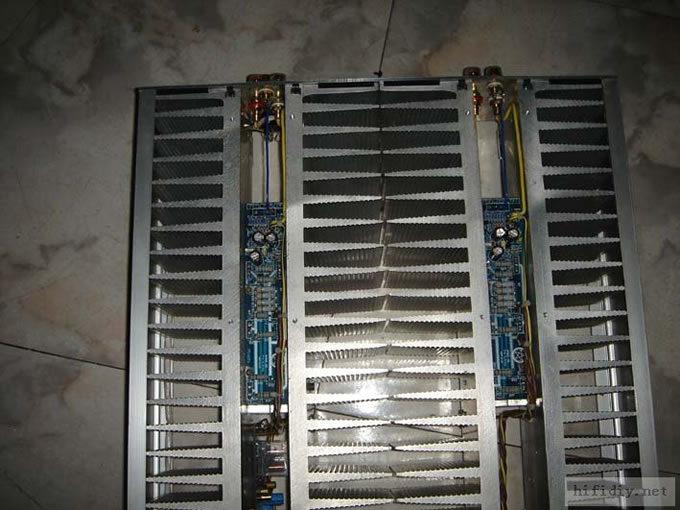

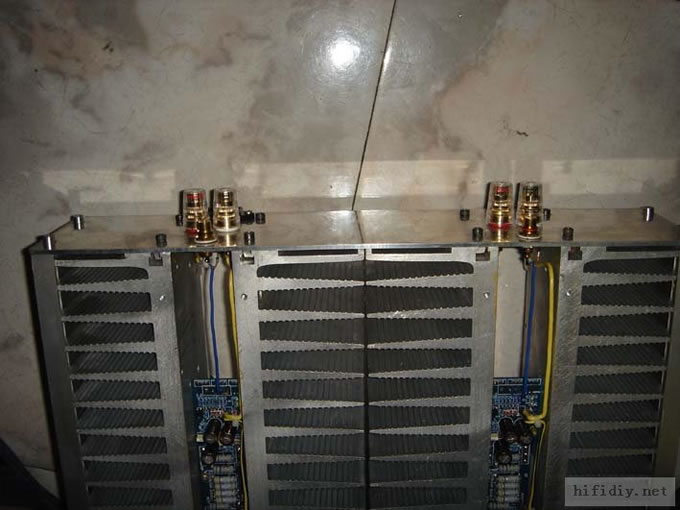

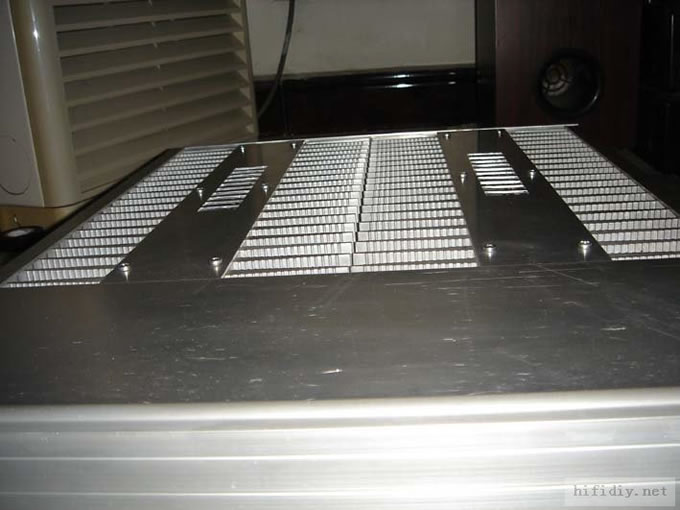

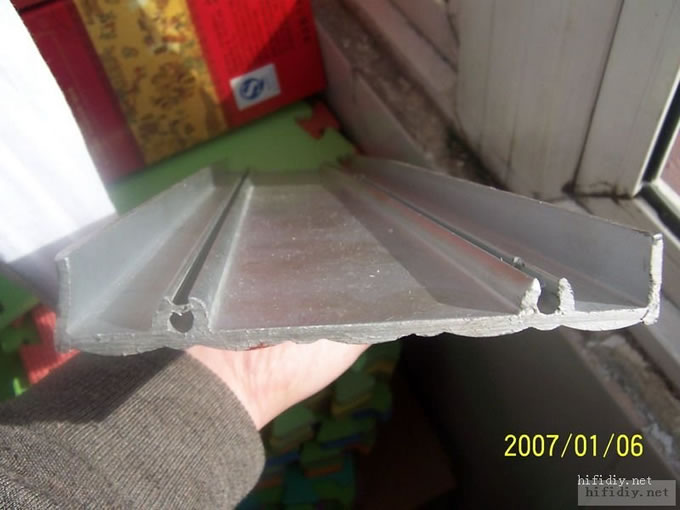

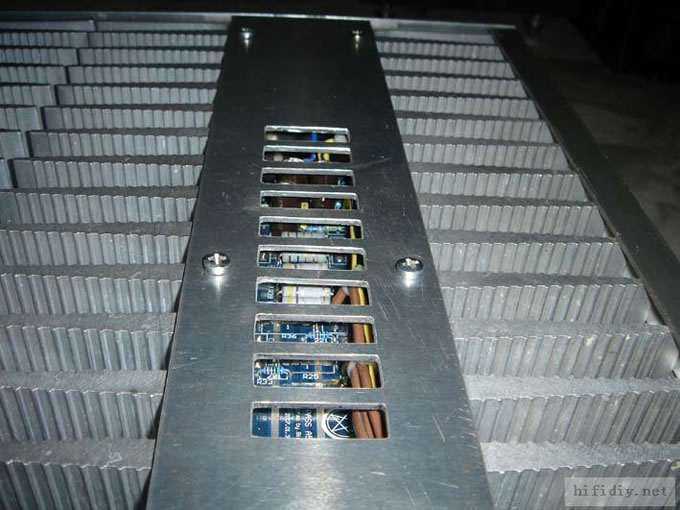

接下来就是穿衣服:因为背板和中隔板也是整机的骨架,受力较大,用的3MM铝板,盖板是2MM和的,侧板是现成形状,有两加强筋可直接在其端面攻丝,孔都不用打偷好好多懒.

纯手工超薄passA5功放完工

[/localimg]

纯手工超薄passA5功放完工

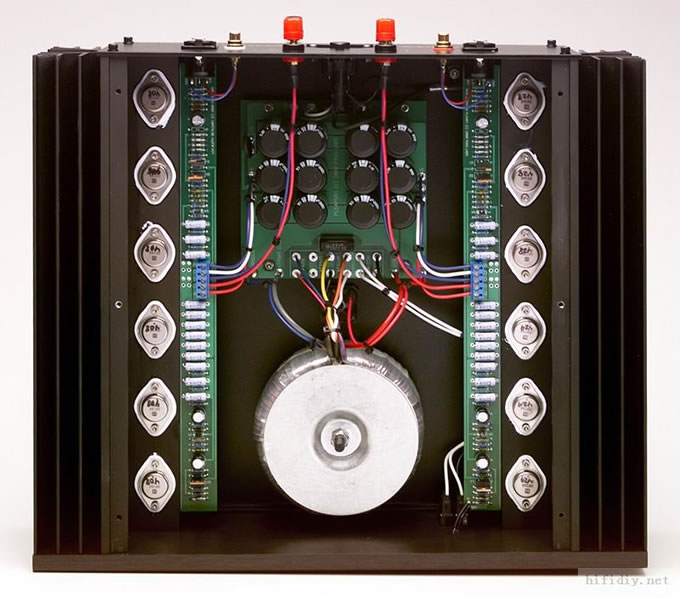

原厂机
