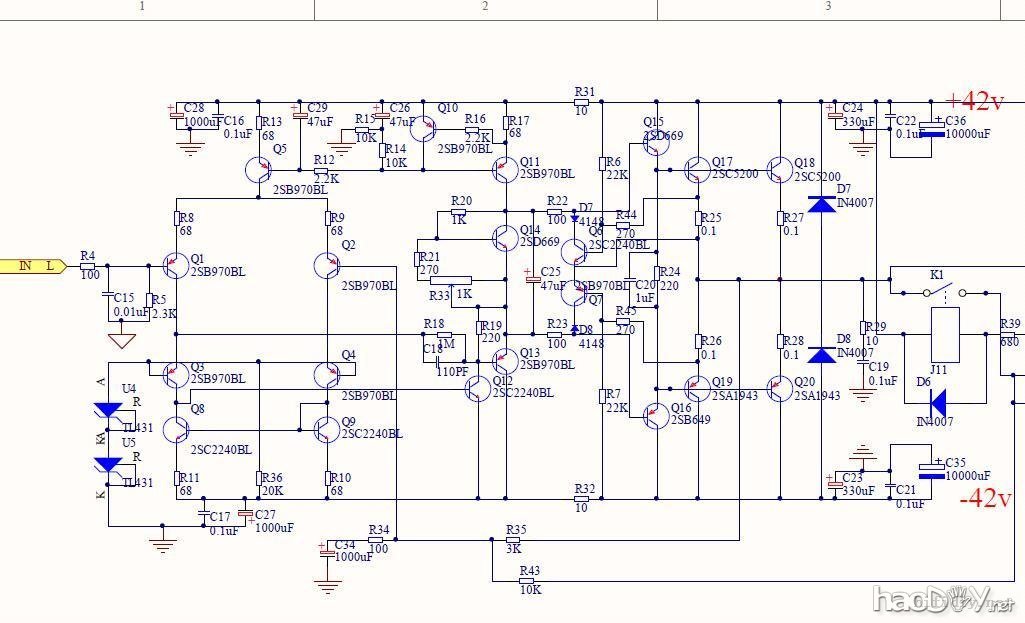

人总是在不断追求中成长，DIY也不例外，力求完美是我的动力和方向。今天是2012年开年的第一天，在往来穿梭于梦想与现实之间，经历无数次的修改与优化，经过了几个月的制作，这台功放终于从构思变成了成品，其中的快乐和收获，只有亲身经历后才会知道。虽然这款作品最终我还是觉得有些许的遗憾，但瑕不掩瑜，其性能还是非常优秀的。 下面我就来具体谈谈制作过程。 一、功放线路设计思路： 我对时下流行的双差分输入，差分电压放大等电路，感觉虽然看上去很美，但实际制作时变数很多，单单要保证双差分之间的对称和一致性就非常困难。所以我选择了下面的这个电路。它是以《音频功率放大器设计手册》中的三级结构LIN线路为蓝本，我再加以修改优化，最终成形。它的设计思路是在优化输入级、电压放大级、输出级使其失真最小的前提下，再利用大环路负反馈进一步提升，令其有非常出众性能。唯一的缺点是转换速率低一些，但我觉得这并不影响音乐的重放性能。真正影响晶体管功放声音的是推挽工作时产生的交越失真和高频失真（如开关失真、寄生振荡等等），其产生的大量高次谐波才是恶化声音重放的直接元凶。所以晶体管机做好了，并不比电子管机听感差，这是我这么多年来得出的经验。当然对于优秀功放来说，驱动音箱的能力和安全性能也非常重要，这方面我也给于了足够重视。 后级原理图
前级原理图

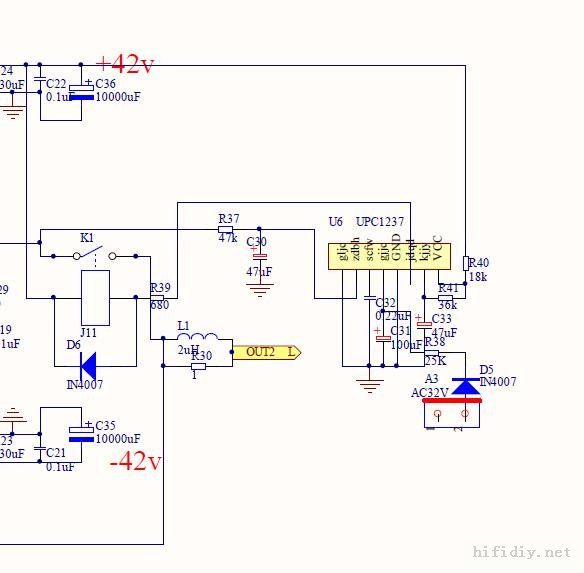

保护电路
1、功放线路结构分析： 输入级： 电路由Q1、Q2构成差分跨导放大输入级，选用东芝音频专用高β值低噪声管2SB970BL。Q8、Q9为镜像恒流源负载，其作用是提高Q1、Q2差分输入管的一致性，还能比常见电阻负载提高一倍的跨导电流利用率，并能提高一倍转换速率，开环增益也比电阻负载提升6-15db，可以说是一个非常有效提升输入级线性的办法。电路设有差分射极电阻R8、R9来产生本级负反馈，它同样是为了减小Q1、Q2差分对的配对误差，加入这两个电阻后还能进一步设法调高输入级恒流源电流，以提高输入级带载极点补偿电容C18的能力。镜流源射极电阻R10、 (责任编辑：admin) |
