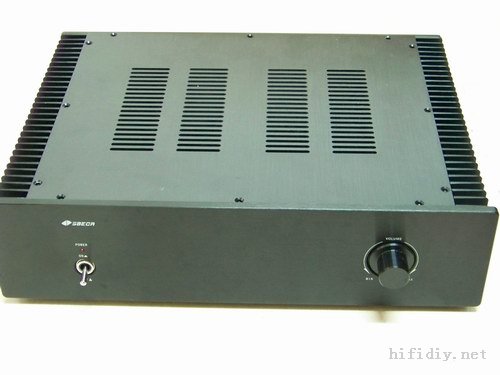

我制作的B类功放 参赛作品

三、测试和调试过程:

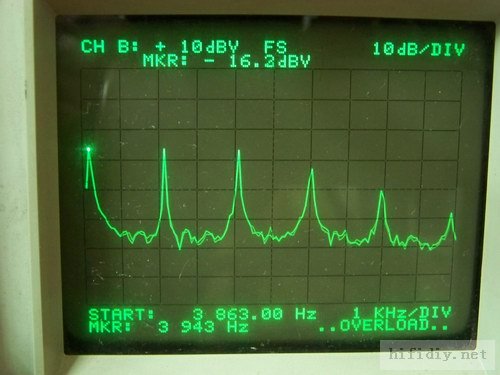

首先讲讲B类最优偏置的调试,测试频率是2kHZ,负载为8Ω,输出75W时的失真情况。我先故意把功放设成欠偏置状态看看它的失真成份是怎么样的。(下面的图都是经过陷波器滤掉基频后再经低失真运放放大后的情况,为的是能更直观分析失真成份,因为频谱仪的分辨率有限)
我制作的B类功放 参赛作品

7次以上的谐波都还非常高。

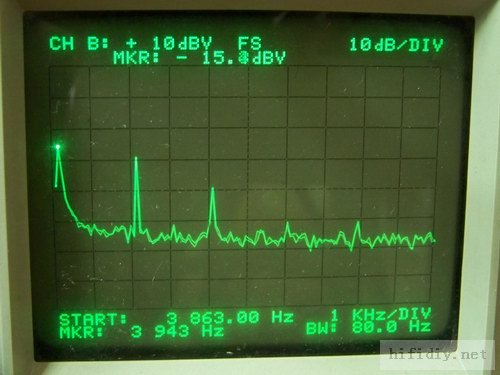

再来对比一下优化偏置时的失真成份。
我制作的B类功放 参赛作品

4次以上的的谐波几乎在噪声以下了。

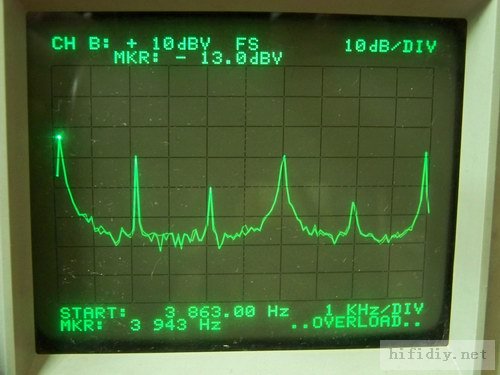

再来看看过偏置时的失真成份。
我制作的B类功放 参赛作品

7次谐波还能明显看出来,但比负偏置要好很多,这得益于0.1Ω小射极电阻令到AB类时的失真变小了。
从上面三个图我们可以明显看出来,中间那个最优偏置的高次谐波最小,过偏置(也就是AB类)时的低次谐波变小了,但高次谐波变多了,说明优化偏置确实能够降低高次谐波。也许这是很多人一直疑问的为什么同样的失真水平,声音表现不一样的原因所在。我们不能光看失真的量,而要看失真的成份包含了什么。当然对那些厂家虚吹指标有多高,确不愿意给出测试环境的功放,可信度就更要打大问号了。 (责任编辑:admin)
