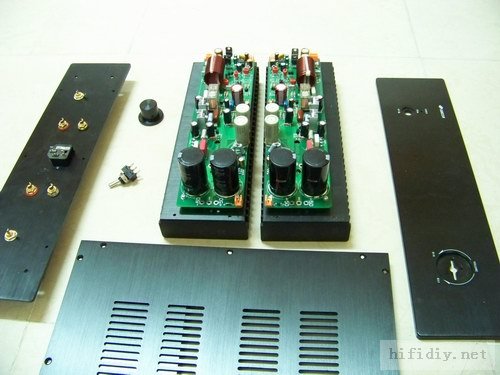

4、机箱组装与布局： 机箱选用市售机箱组装而成，见下图：

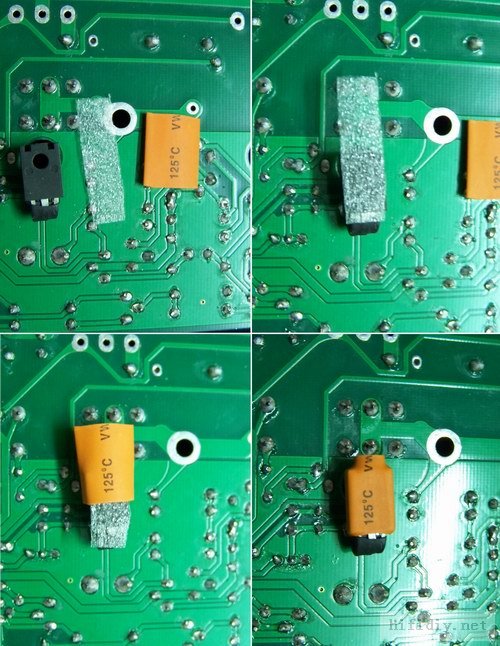

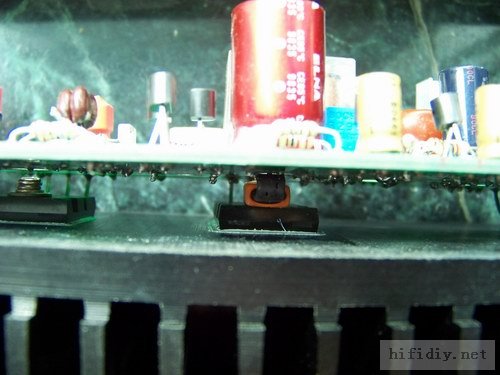

PCB板是设计成直接装在散热器上的，这样能尽可能节省空间，方便调试和远离变压器干扰。组装的金工过程我就省略了，因为重点不在这里。 这里重点说说偏置电路热补偿的安装，因为对于B类功放来说，静态电流控制太重要了，而很多人却把它忽略。射极跟随输出需要把热补偿管装在功率管上，而且补偿要有热延迟，并且热补偿幅度不能过大，过大容易进入欠偏置， 所以这台功放我采用了加一层薄包装材料再外加热缩管的办法，具体如图：
|
