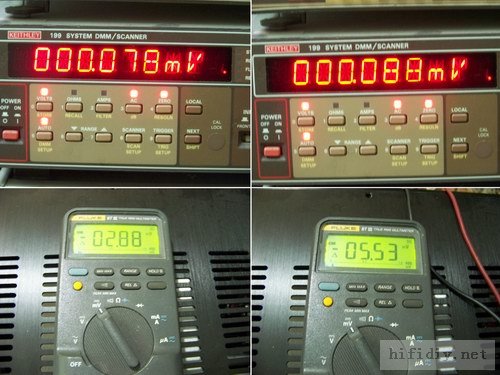

测两个声道的中点电压为-2.88mV和-5.53mV。功放噪声（20HZ-200kHZ）为0.078mV和0.088mV，测量时输入端短路。
我制作的B类功放参赛作品

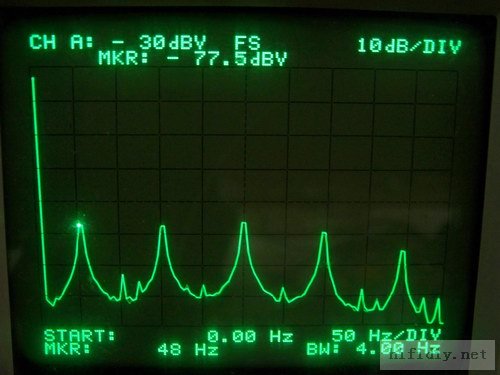

需要指出的是，在未调试前，噪声水平是达不到没有这么小的，我是通过调节变压器的方响和屏蔽等多种手段才做到这样的。我特意把没调试前的情况拍了下来，见图：

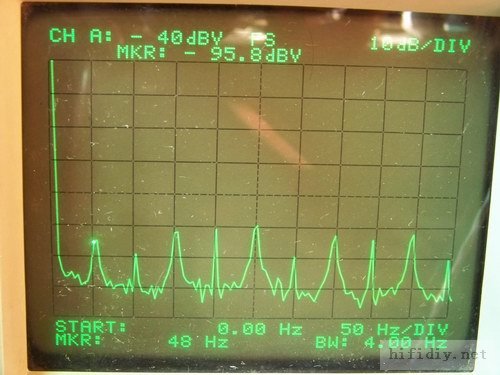

我们可以看出是以50HZ为基频及谐波组成，看来是变压器漏磁场和地电流影响了噪声输出水平，这也说明PCB的设计和电源抑制比很好，调节旋转变压器方向，能明显见到噪声变小，再通过优化接地和布线等方法，成功做到开机后听不出噪声，100HZ及其谐波在90dBV以下。

我制作的B类功放参赛作品

失真测试：

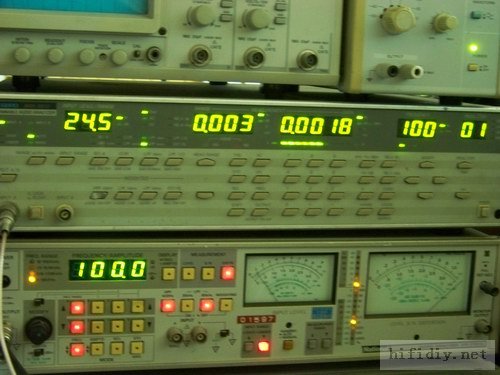

100Hz频率THD+N(使用80KHZ低通滤波器)75W输出8Ω负载为0.0018%
