采用12AU7电子管前级+lm1875胆结石功放的制作

时间:2012-09-22 13:06来源:未知 作者:admin 点击:
几经周折,1875胆结石终于开声了!而且声音还挺对得起我这一个多月来的、冒着炎热酷暑进行装机的辛勤汗水! 1、制作过程: 购买元件、焊接等具体细节就不多说了,总之比较顺利。需要注意的是要尽量降低电子管座的高度,采用折管脚的方式将管脚折向铜箔面焊接

几经周折,1875胆结石终于开声了!而且声音还挺对得起我这一个多月来的、冒着炎热酷暑进行装机的辛勤汗水!




1、制作过程:

购买元件、焊接等具体细节就不多说了,总之比较顺利。需要注意的是要尽量降低电子管座的高度,采用折管脚的方式将管脚折向铜箔面焊接,一定要焊牢,否则就经不起管子的多次插拔。(图在我以前发过的帖子有)在制作中难度比较大的是安装散热器,我是把元件全部安装好后才上散热器的,发现起子不能和1875、7806等固定螺丝垂直,因为板子上的元件挡住了起子,嘿嘿,最后用了一招蛮招,斜着起子,硬是把螺丝拧进去了!哈哈。。。。

试机的时刻到了,开机、延时启动,开音量电位器。。。晕!一片沙哑的、象得了重感冒的声音扑面而来!kao!什么鸟机啊!!查来查去,发现电子管没工作!无高压!再查,更晕,变压器次级200v根本就没有输出!呵呵,本来最不应该出问题的变压器,也是这台机唯一没有上电前检测的东东,居然在关键时刻出问题了,200v输出线圈断路!!kao!后来买了2个双17.5的方牛,将次级输出接到另一个变压器的次级做输入,在初级端接功放的高压输入,再试机,呵呵。。。这是流淌出来的,才叫音乐啊!。。。爽!



2、听音评价:


cd机:KENWOOD DP-990D  音箱:自DIY的6.5寸书架

软件:APE转CD的刻录堞《发烧冲击波2006》、《蔡琴精选》等

听“当狼爱上羊”一曲,低音量感较好,较松软,没有一般集成的干硬感,高音清脆、细腻,可能是前级采用了胆管,起了一定的校音作用,连续听了整张堞,耳朵也没有感觉累!蔡姐的声音很有磁性,滋润,夜深人静时听起来特别的陶醉。。。


功放一直在褒。。。

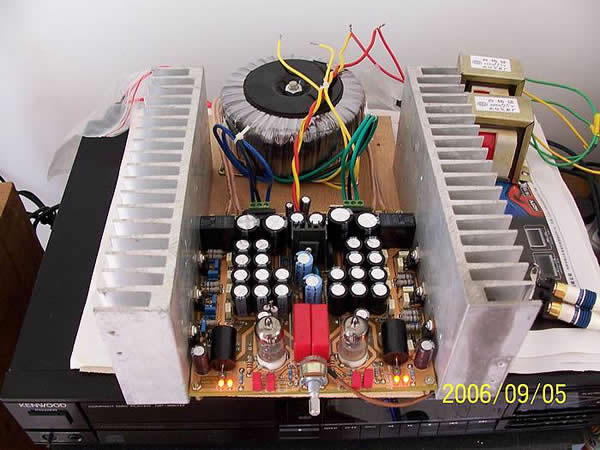

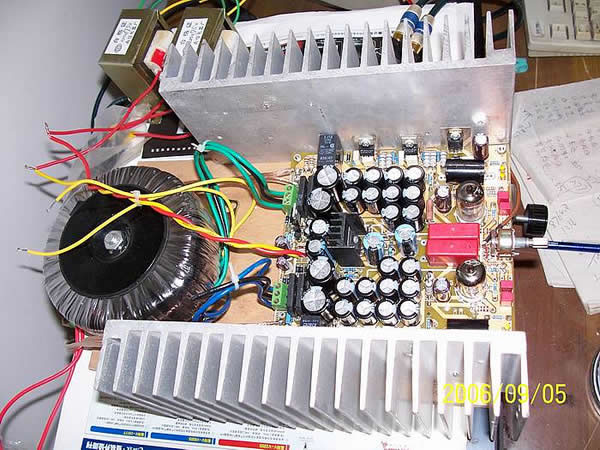

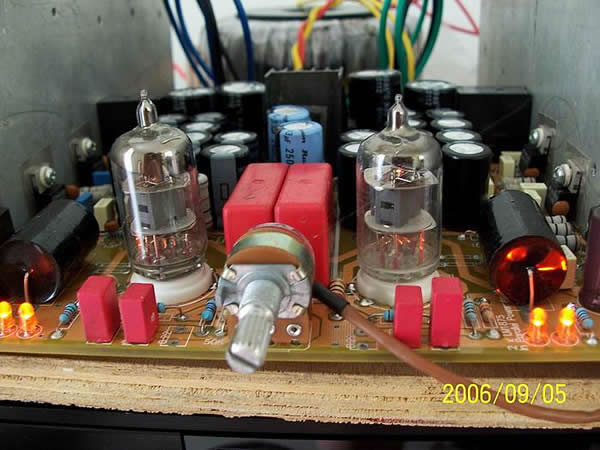

采用12AU7电子管前级+lm1875胆结石功放的制作
采用12AU7电子管前级+lm1875胆结石功放的制作
采用12AU7电子管前级+lm1875胆结石功放的制作
采用12AU7电子管前级+lm1875胆结石功放的制作

采用12AU7电子管前级+lm1875胆结石功放的制作

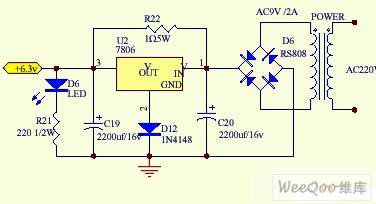

电子管还可以有很多选择。电路变通一下就OK!以下是电源部分电

采用12AU7电子管前级+lm1875胆结石功放的制作
