【参赛】制作分立功放

时间:2017-05-29 11:26来源:www.crystalradio.cn 作者:keyw 点击:
我做过许多功放,其中有一个IC功放,无数个分立功放。现在为大家介绍我制作的一个简单的分立功放 我没有洞洞板(没钱) 首先 电路图 先做差分级的偏置电路 三极管座两个s8550 电压放大级 反馈电路 功率放大级,比较简单 放歌的平板 全家照 被推动的音响 后级
我做过许多功放,其中有一个IC功放,“无数”个分立功放。现在为大家介绍我制作的一个简单的分立功放

我没有洞洞板(没钱)

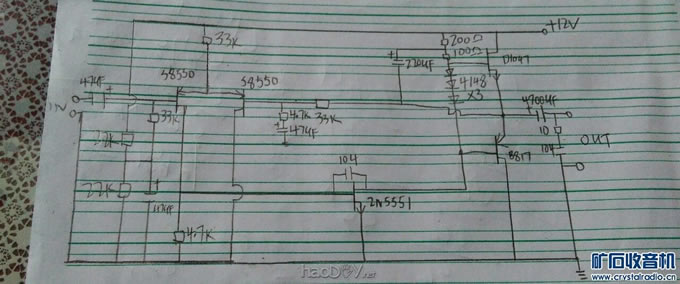

首先 电路图
【参赛】制作分立功放

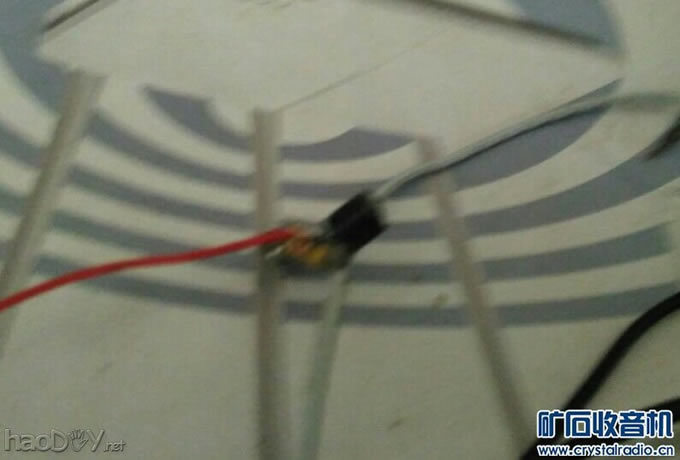

先做差分级的偏置电路
【参赛】制作分立功放
三极管座两个s8550

电压放大级
【参赛】制作分立功放

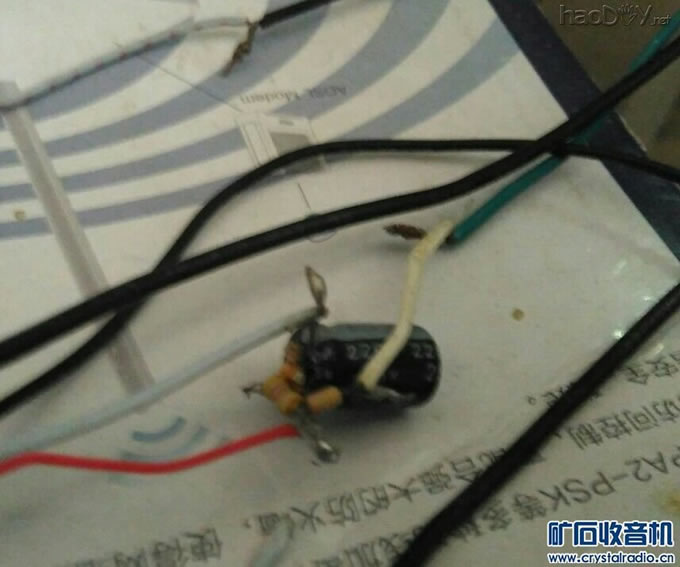

反馈电路
【参赛】制作分立功放

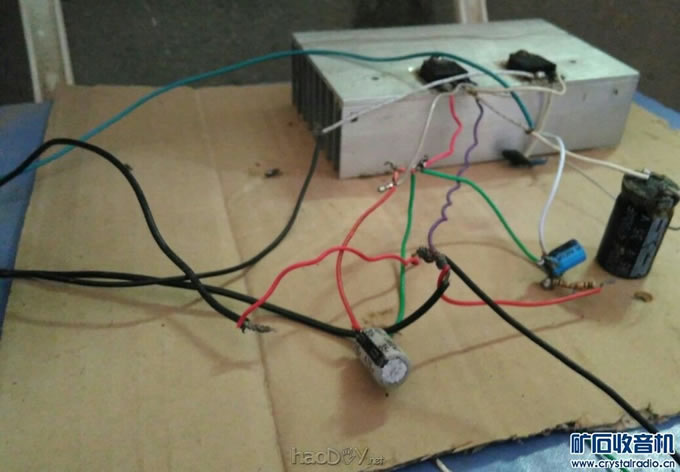

功率放大级,比较简单
【参赛】制作分立功放
放歌的平板
【参赛】制作分立功放

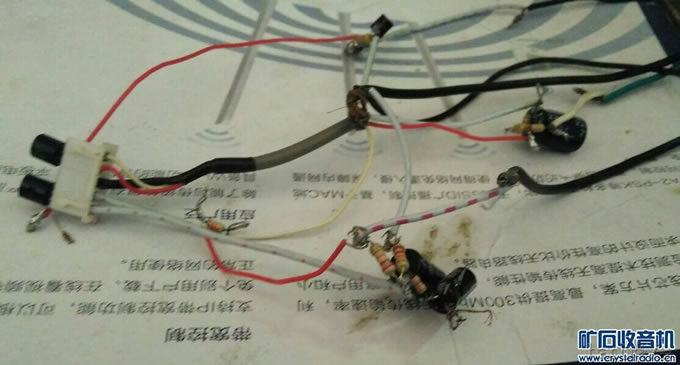

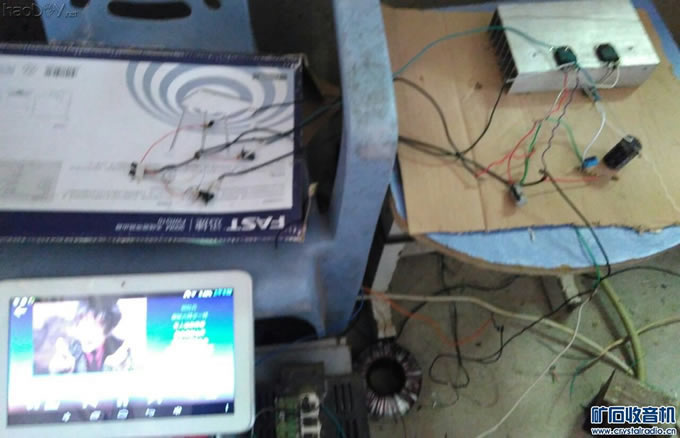

全家照
【参赛】制作分立功放

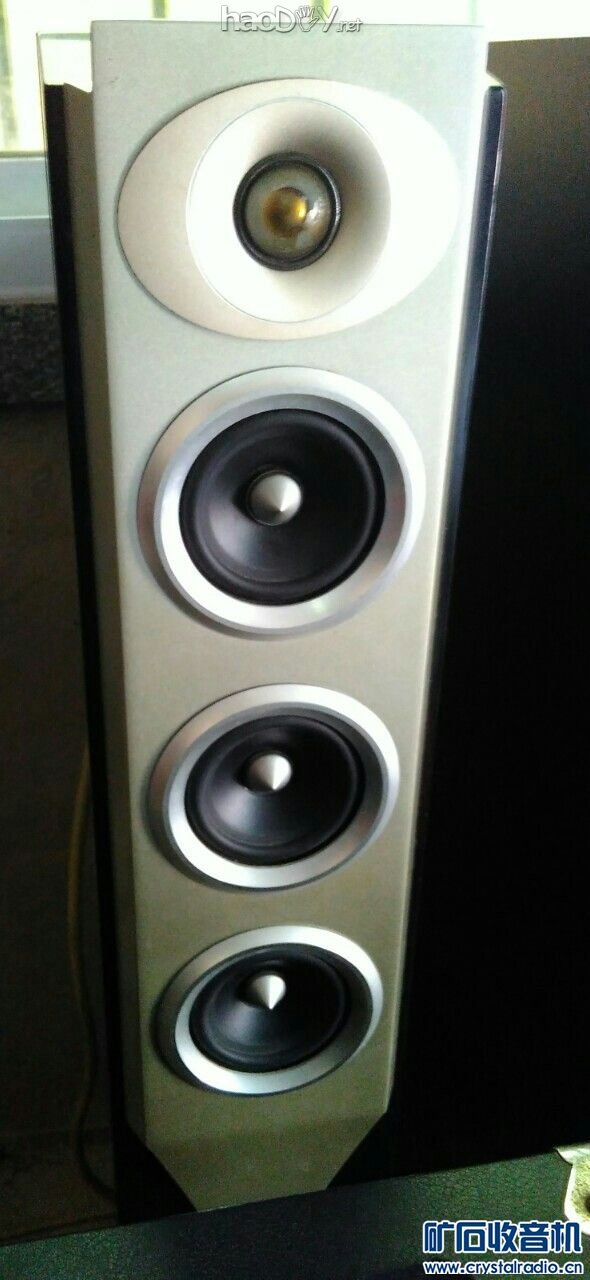

被推动的音响
【参赛】制作分立功放

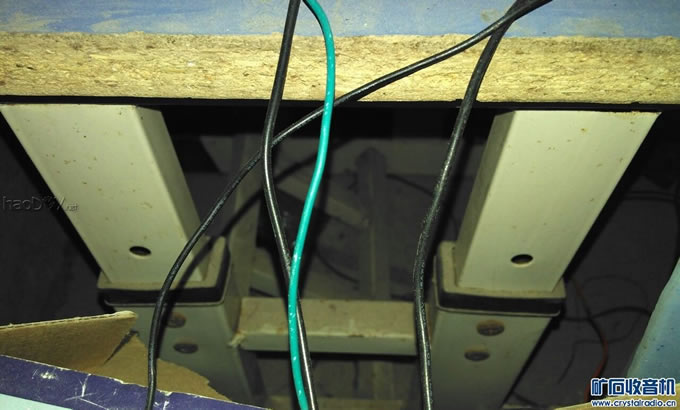

后级与前级的连接,2条电源 ,一条反馈,一条信号
【参赛】制作分立功放

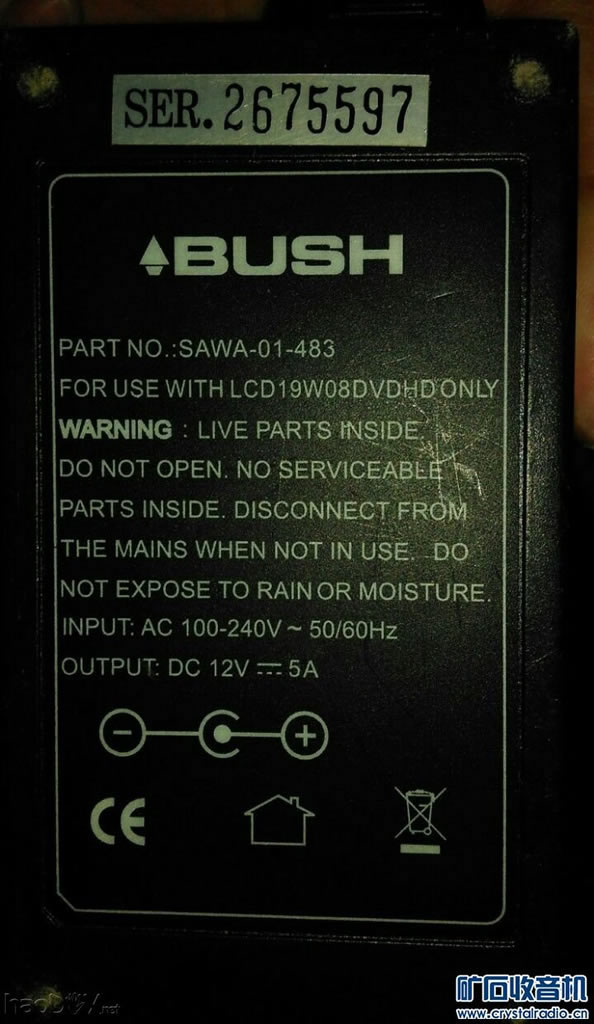

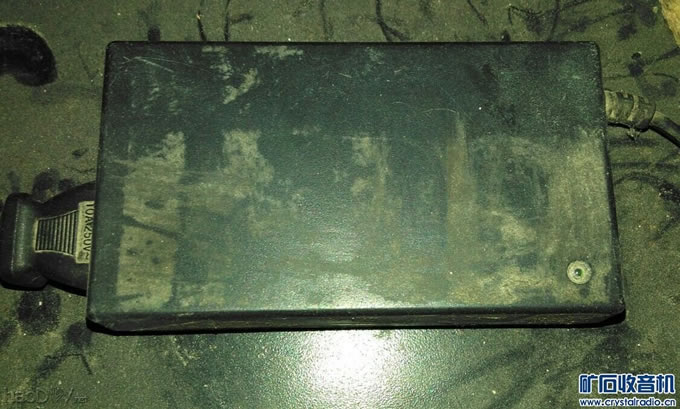

开关电源供电
【参赛】制作分立功放
【参赛】制作分立功放


下载附件

2016-2-16 11:17 上传







谢谢观看,我知道自己做的不好,不过这个电路音质确实不错,工作温度稳定在30℃ (责任编辑:admin)
