5.1时候做的LM1875功放

时间:2012-09-12 19:50来源:未知 作者:admin 点击:

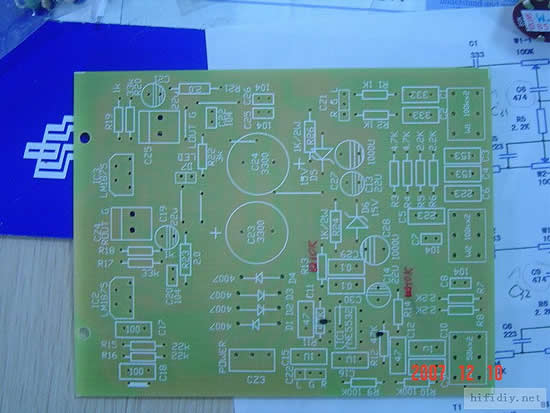

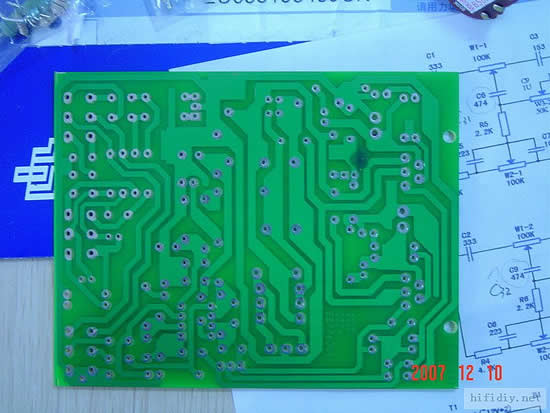

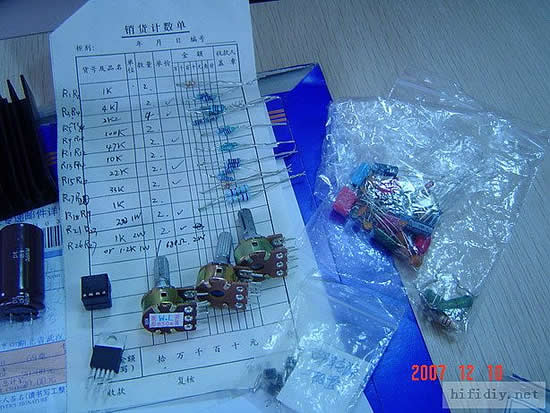

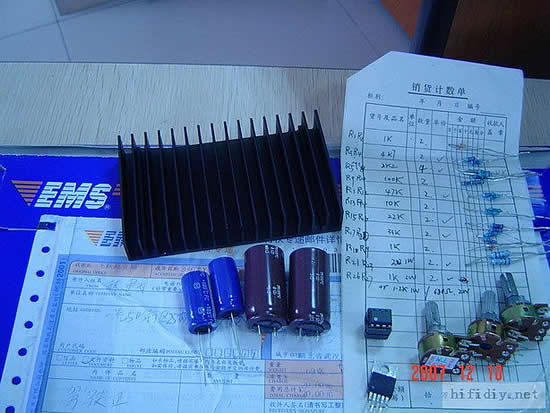

周末在前进四路的二楼晃的时候发现有1875的空板子,老板说要套间就等他老婆明天清理一套出来在说!晕倒,懒得等,在他那里搞了印板、偶合电容、集成块、配了块散热器--个人感觉太小,老板说可以。在他对面的柜台上配齐了电阻和电容。我看印板做的也不是太
5.1时候做的LM1875功放

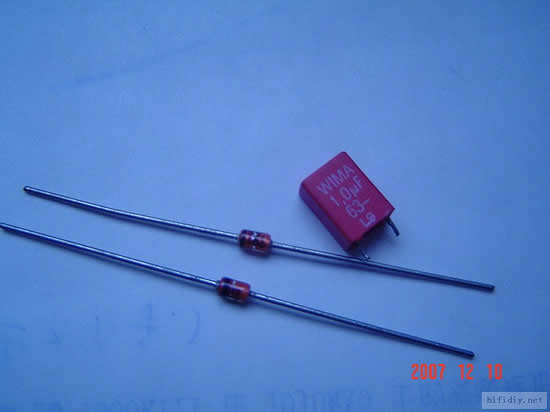

周末在前进四路的二楼晃的时候发现有1875的空板子,老板说要套间就等他老婆明天清理一套出来在说!晕倒,懒得等,在他那里搞了印板、偶合电容、集成块、配了块散热器--个人感觉太小,老板说可以。在他对面的柜台上配齐了电阻和电容。我看印板做的也不是太好,选的元器件都是一般的。先晒一下,晚上回去就开工。

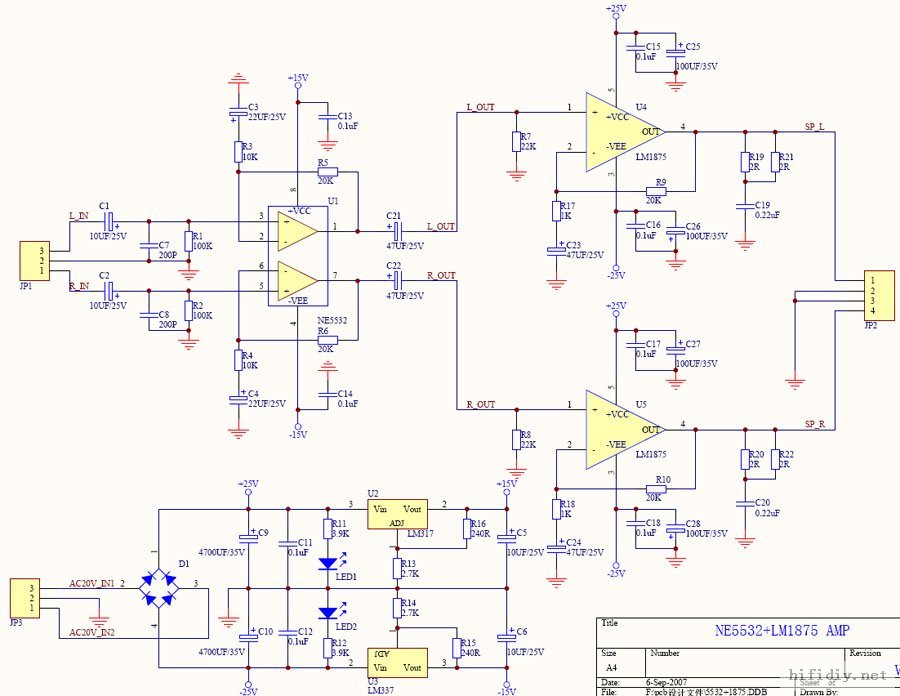

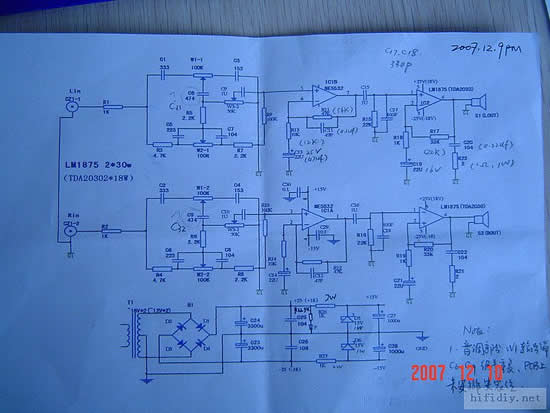

原理图:图上还是有几处疏漏。W1输出端的C6、C9(474)编号与其他电容重复,PCB上找不到相应的安装位;电源指示用的LED、R22未在图中标出。
5.1时候做的LM1875功放
5.1时候做的LM1875功放
5.1时候做的LM1875功放
5.1时候做的LM1875功放
5.1时候做的LM1875功放
5.1时候做的LM1875功放

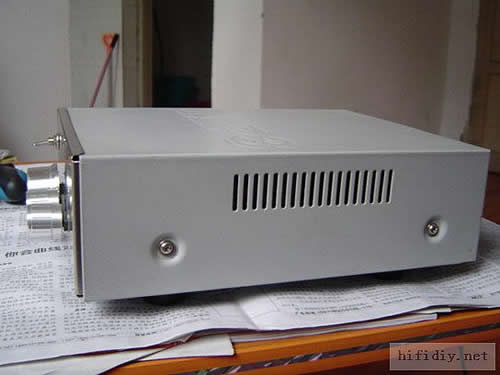

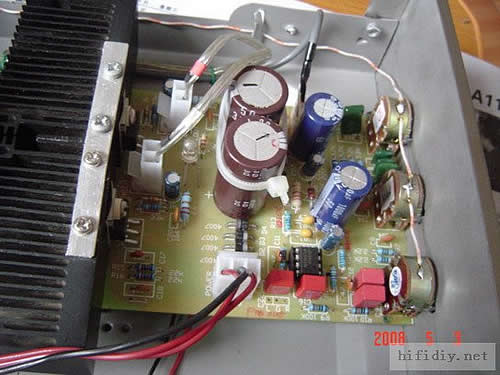

07年底在前进四路二楼遇到有1875+5532的板子,比较小巧8块钱,做工很一般,当是练手了,搞了一块,配齐了元器件,焊完了一直没有合适的盒子装起来。前些天路过一个废品铺子时进去淘了一个小VCD的机箱,没有面板,有也是塑料的,没有什么用处。在十里铺建材市场旁的不锈钢店里压了一个小面板--才165×63就花了20大洋!5.1放假时候捣鼓了两天终于搞完了。开孔是个辛苦事啊!幸亏我有 一套小什锦锉!

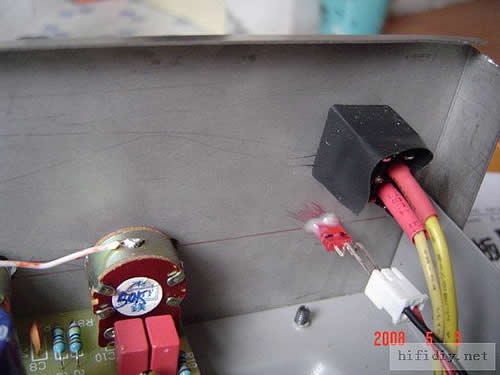

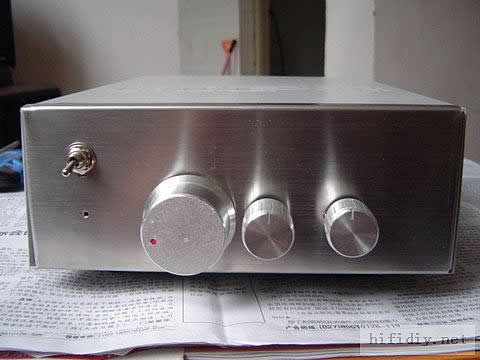

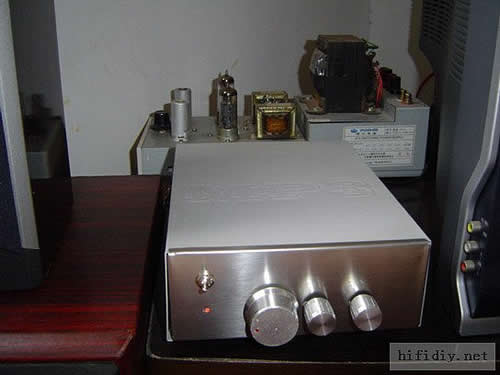

前面,依次是音量、高音、低音。电源开关下是电源指示灯 ,面板上开2.5mm的孔,然后找的那种老式长方形的红色LED,(光线很柔和,不刺眼)没有LED座子,直接用AB胶粘在面板的背面。呵呵,我觉得是我的得意之作。

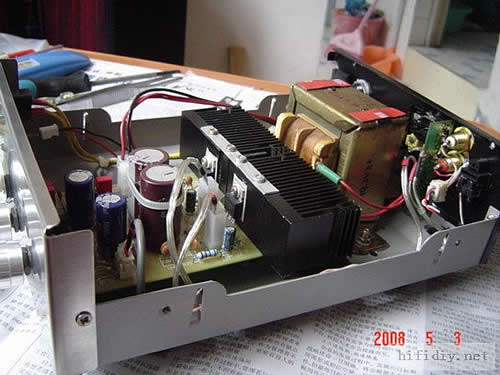

黑白电视机的变压器,10块钱在废品铺淘的,看铁芯是30W左右的,虽然标的是16.5V×2,1.1A DC,但我开着机器1个小时都没有什么热的感觉。因为原来底板上有不少螺丝孔,但都不适合拓大后装变压器,只好把变压器装斜一点。

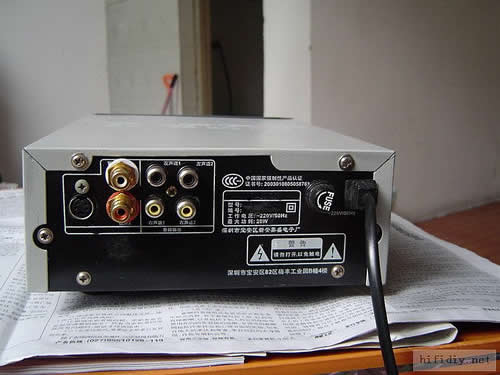

一看就是VCD的壳子,呵呵

5.1时候做的LM1875功放
5.1时候做的LM1875功放
5.1时候做的LM1875功放
5.1时候做的LM1875功放
5.1时候做的LM1875功放
5.1时候做的LM1875功放
5.1时候做的LM1875功放

接4寸的音箱试听,自己感觉还行。断开输入,离喇叭15公分时候能听到轻微的背景噪声,有点象交流声,不随音量大小改变,改变接地点(一点接地)也没有变化。换质量不错的双18.5v 50W的环变也没有什么改变。这个我很苦恼。这个5532是2块钱一粒的,手头没有别的5532换。阻容元件在上机前都用数字表挑过左右声道最接近的,但都是很一般的便宜货,不知是不是这个原因。

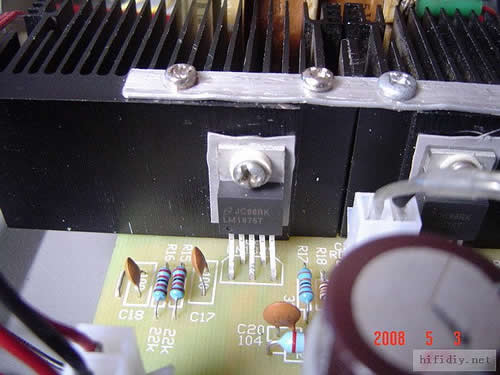

所以现在我有两个要解决的问题是:1.如何改善散热;2.消除那轻微的噪声
大家有什么好的方法希望发扬乐善好施的一贯风格!
