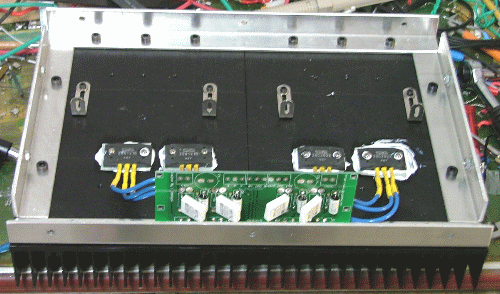

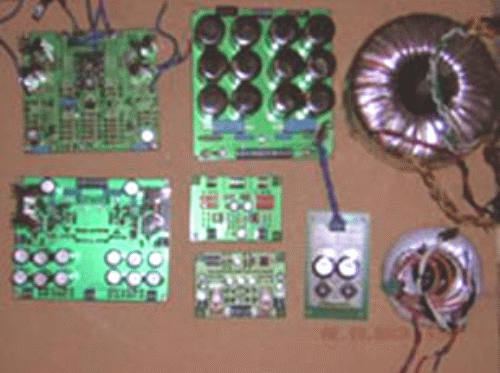

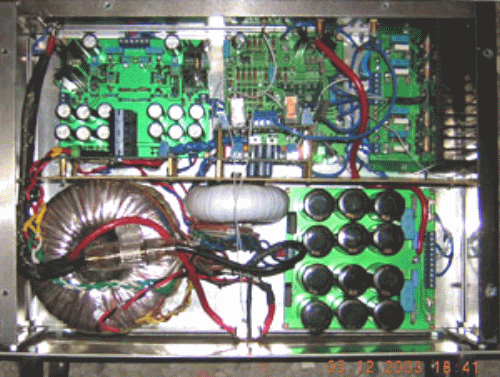

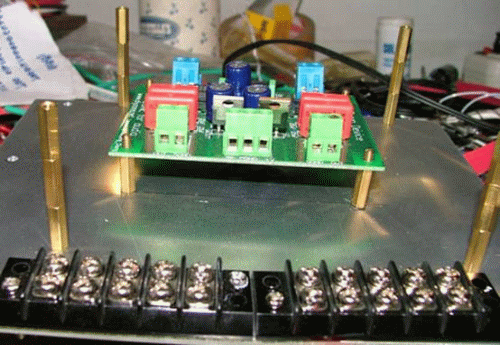

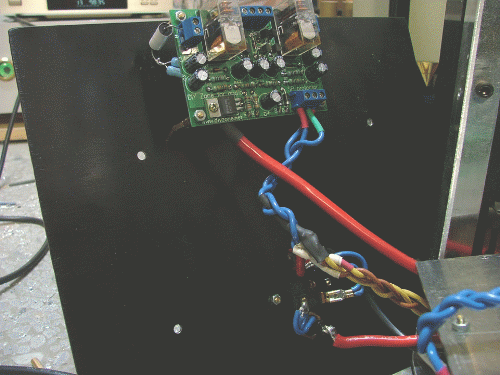

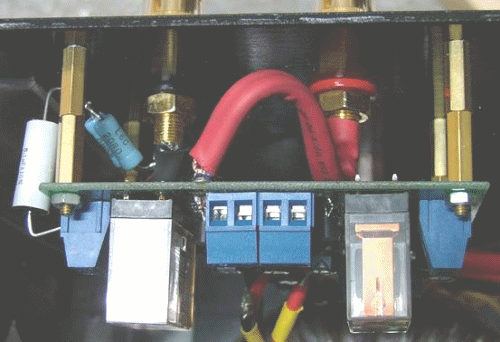

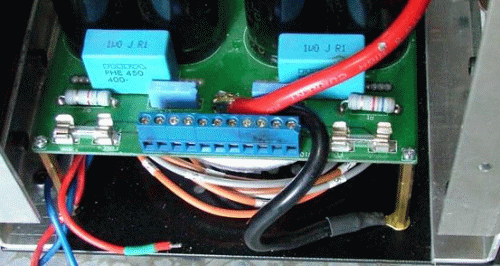

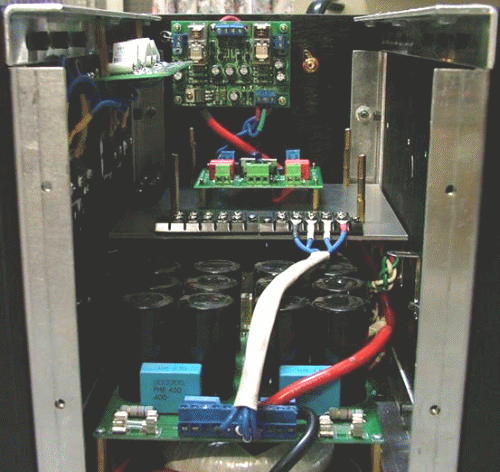

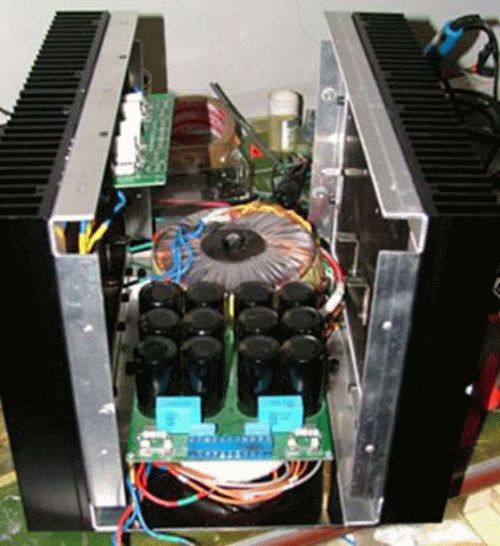

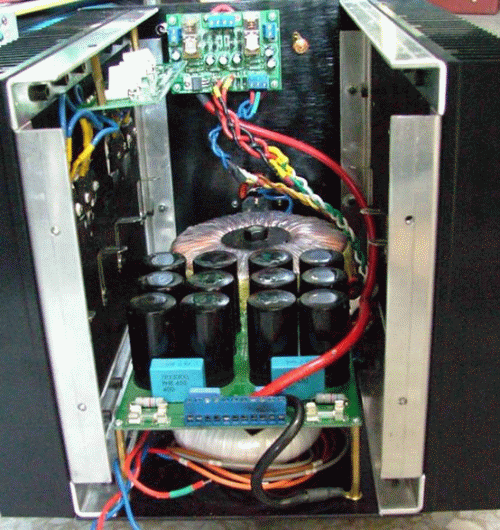

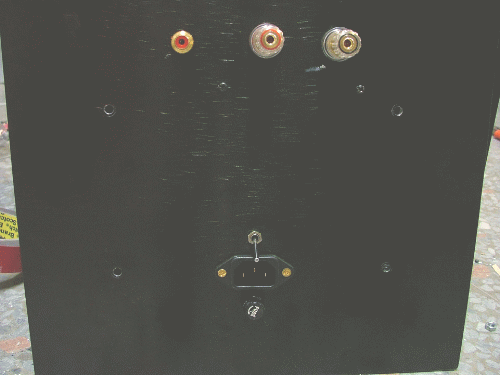

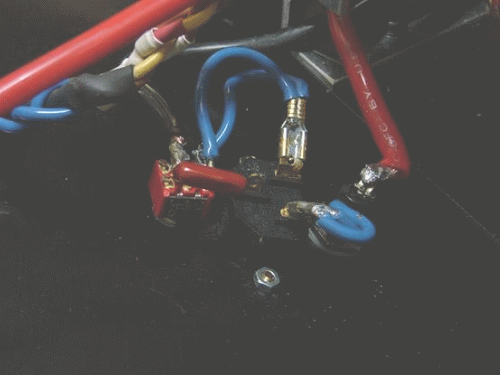

我是最先的，也是最後的 DZ-SF106N超熱版裝機紀實 BY Morris 引述聖經的這句話，是因為這部SF106N是小弟的第一部DIY作品，想當初什麼都不 懂，拿了烙鐵就上，到現在…..還是不懂。 但它一年來已被我惡搞得體無完膚，當然也帶來了很多的樂趣。嚴格說來，這次的報 告談不上什麼新發現，所以小弟把重點集中在裝機的過程和個人想法，希望對初入門 的朋友有所幫助，至於想要知道如何把SF106N調高偏流的同好們，請不必浪費時 間：找塊夠大的散熱片，把功率晶體鎖上，VR給它轉過去就行了，除了IGBT版小弟 沒有把握之外，不管是mosfet，還是bipolar，只要散熱片撐得住，通通都沒問題 啦！ 1. 改機緣起 SF106N是DZ推出的一款大功率後級，使用T600變壓器時，最大可做150W輸出， 個人認為它的音染很少，沒有太強的癖性，不論是更換訊源、前級、喇叭，或是內部 的功率晶體，都能聽得出明顯的差異；有些人可能會覺得它的聲音淡而無味，我想是 個人取捨的問題吧。 話說它已經為小弟服務了大半年，工作穩定，聲音也令人滿意，照說是沒有可能再拿 來開膛剖肚了，直到有天，hn702906大哥推出了團購A類機箱的計畫，當時覺得好 玩，也就訂了兩個。這下問題來了，人家都是有了「內臟」再來找殼，小弟卻是有了 殼，卻不知道要做什麼，當時大部分人做的，大概都是A-15或是PASSALEPH線路 ，一方面備料不易﹝人家的團購都結束了﹞，另一方面，ALEPH的廠機小弟也聽過很 多次，實在是很不對胃口，當然這是小弟個人的偏見啦！不過，既然大家都說A類 好，不試試看怎麼可以？眼下既然沒有適合的套件，那麼，把SF106N拿來做成A類 試試看如何？於是愛機再度出馬，好戲上場囉！ 2.裝機過程  這是原先SF106N的配置﹝單聲道﹞使用HN702906後級機箱 首先，當然是把各模組解焊，小弟的SF106N是採MONO配置，每聲道共有以下這幾 個模組  圖說:由左至右，SF106N驅動版，HV後級穩壓，整流濾波模組，DC SERVO，喇叭 保護器，T600變壓器以及T90變壓器各一。 另外，由於T600供應整流濾波模組的電壓太高，因此小弟另外做了一個小濾波模組 供應DC SERVO的電源 功率晶體的部分，小弟原先使用MOSFET﹝2sk1529/2sj200﹞，以其規格來說， 兩對並聯要做到1A以上的偏流也不是不可以，但心裡面總是有點給它毛毛的，於是就 換了功率更大的sanken 2sa1216/2sc2922功率晶體，除了承受功率大以外， MT200包裝照理說散熱也會比較好，只是原先機箱的孔位就不能用了，必須要另外自 行鑽孔攻牙才行。 另外，要注意的是這對SAKEN晶體的腳位雖然和MOSFET一樣，但零件數值必須要 有所更動，小弟是依照bipolar版本的零件表去做更改，下面會逐步講到更改的地 方。 hn702906的A類機箱雖然看來雄壯威武，其實內部空間要塞進這麼多東西，還是需 要仔細規劃的，幾經思量，決定做成上下兩層，下面一層安置變壓器及濾波模組，中 間做隔板，其上安裝穩壓模組及驅動線路。 這樣做法除了可以合理利用空間之外，也可以有效隔絕變壓器漏磁產生的干擾，同 時，驅動線路放在最上方，對往後修改或更換零件，都是非常方便的 1. 安裝底板上的模組  上圖:將T600變壓器和T90變壓器鎖在機箱底板上，小弟是將變壓器倒置，把次級抽頭放在下方，以節省空間並方便配線。濾波模組架高在T90上面，須注意濾波模組的底部要和T90保持一定間距，以免發生短路  安裝功率晶體模組，由圖中可以看到安放隔板的L型架已經鎖上去了，另外，參與團 購機箱的朋友會發現用來連結機箱的L鐵上面的螺絲不一樣，那是因為小弟較偏好內 六角機械螺絲，可以承受很大的壓力而不致崩牙﹝曾經使用過退牙刀的朋友，就知道 這點的重要性了﹞ 至於小PCB的部分，因為上面是頂蓋，因此使用與M3螺絲相同螺紋的沉頭螺絲，以 免突出導致上蓋蓋不起來. 使用SANKEN晶體的話這裡要注意，閘極電阻﹝470歐姆﹞的位置要短路﹝R1，R6，R11，R12﹞.  將兩片散熱片側板與底板組合起來，由圖中可以看到前後板孔位的螺帽都已經事先黏 上去，以免將來鎖前後板的時候沒有足夠的空間去固定螺帽的位置  連接背板:背板的正面和背面  喇叭保護器鎖在機箱背板上，焊接喇叭端子時，將10歐母+0.1uf的補償網路一併先 裝上  電源開關、插頭和保險絲的配置，注意電源開關上並聯一高壓電容，可吸收開機脈 衝，避免擊毀開關  喇叭端子的配置，負端拉到濾波電容中點 注意這裡補償網路的安裝方式：10歐母+0.1uf電容，一端直接焊在輸出端子負端， 另一端接在喇叭保護器的IN端，這樣可以避免在喇叭保護器未啟動之前，因為沒有補 償網路而發生震盪的情形。 圖中有兩顆電阻，因為是用20歐母兩顆並聯的。  接地端的處理，將濾波模組pcb上的防焊漆刮掉，露出裡面的銅箔，然後焊一條線接 機殼，圖中紅色的線是是從喇叭負端拉過來的  電源部分和背板組合圖: 安裝到了這個階段，在繼續之前，請先上電測試一下；將還沒用到的次級用熱縮管絕 緣，裝上保險絲，打開開關，如果沒燒保險絲，變壓器也無任何異常的震動或哼聲， 就表示一切OK，否則請重新檢查是否短路  這是第二層的隔板，先鎖上端子台和DC SERVO，四根銅柱的位置是準備安裝驅動板 用的，DC SERVO的下方相同位置鎖上DC SERVO用的整流濾波模組  安裝第一片隔板，使用端子台使接線不會雜亂，正負電及地線皆以熱縮套管的顏色做 標示，注意地線拉了兩條，因為喇叭保護器、DC SERVO及驅動板都需要共地. <第一部完> 編按:精彩精彩!!刺激刺激!!SF106N-1.2A第二部即將面世!!到底這部機器經過如此 惡搞,會不會燒?怎麼燒?燒的如何?兇惡的大野狼如何變成溫馴的小綿羊?所有結局,都
