lm4780功放线路图大全

时间:2012-08-22 16:01来源:未知 作者:admin 点击:
2004年国家半导体公司(NationalSemiconductor)宣布推出Overture系列立体声音频放大器的三个最新型号。美国国家半导体这三款专为立体声家庭音响系统而设的音频放大器设有宁静淡入/淡出的静音模式,可以逐渐调高或调低音量。这些令耳朵感到非常舒服的渐变效果使
2004年国家半导体公司 (National Semiconductor)宣布推出 Overture®系列立体声音频放大器的三个最新型号。美国国家半导体这三款专为立体声家庭音响系统而设的音频放大器设有宁静淡入/淡出的静音模式,可以逐渐调高或调低音量。这些令耳朵感到非常舒服的渐变效果使立体声迷你音响组合、高清晰度电视、5.1环绕声系统及其他电子消费产品更添魅力,也为消费者增添视听乐趣。

    国家半导体的 LM4780 芯片是一款立体声音频放大器,可以为每一声道连续提供平均高达 60W 的输出功率。LM4781 芯片是一款三声道的音频放大器,可以为每一声道连续提供平均高达 35W 的输出功率,以便驱动 8W负载。 LM4782 芯片是一款三声道的音频放大器,可以为每一声道连续提供平均高达 25W 的输出功率,以便驱动 8W负载。以上三款音频放大器在 20 Hz 至 20 kHz 的频率范围内,其总谐波失真及噪音 (THD+N) 都不会超过 0.5%。

    LM4780/81/82 音频放大器设有美国国家半导体的自我峰值即时温度 (°Ke) 保护电路 (SPiKE),可为这几款音频放大器提供全面的保护。此外,SPiKE 电路也为 LM4780/81/82 三款放大器提供一个灵活而安全的操作环境,确保系统不会出现过压、欠压、过载、电源线或地线短路、温度过高以及瞬时温度峰值等问题,使这几款芯片的输出可以获得全面的保护。LM4780/81/82 音频放大器设有先进的保护功能,这是分立及混合式放大器所没有的。LM4780/81/82 音频放大器可以轻易另外加以配置,以便为桥接或并行方式的高功率双放大器解决方案提供支持。这三款音频放大器全部都设有独立而平滑的淡入/淡出静音功能。此外,LM4782 芯片还设有节省用电的待机模式。上述芯片的静音及待机模式都可以通过外接逻辑信号加以控制。

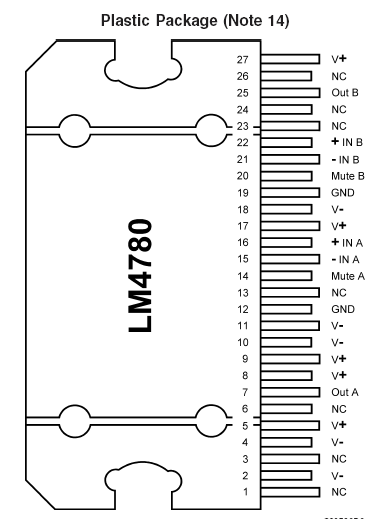

    LM4780 芯片采用 27 引线的 TO-220 封装,每颗售价为 3.25 美元。LM4781 芯片采用 TO-220 封装,每颗售价为 3.25 美元。LM4782 芯片采用 TO-220 封装,每颗售价为 2.75 美元。上述产品全部以 1,000 颗为采购单位。
lm4780功放线路图大全

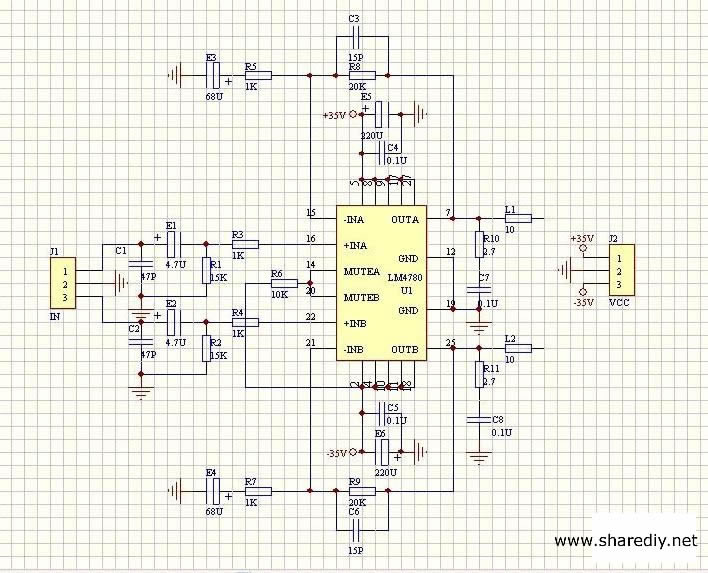

标准线路

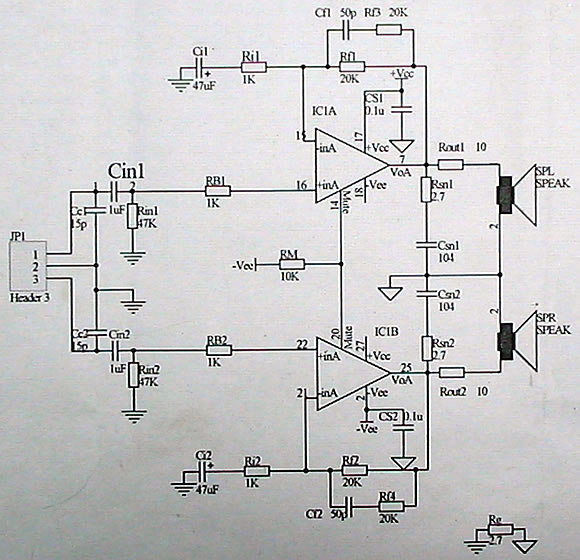

lm4780功放线路图大全

lm4780功放线路图大全

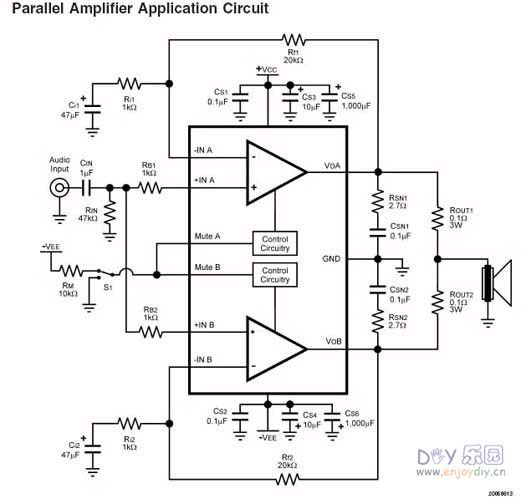

官方并联线路图
lm4780功放线路图大全
