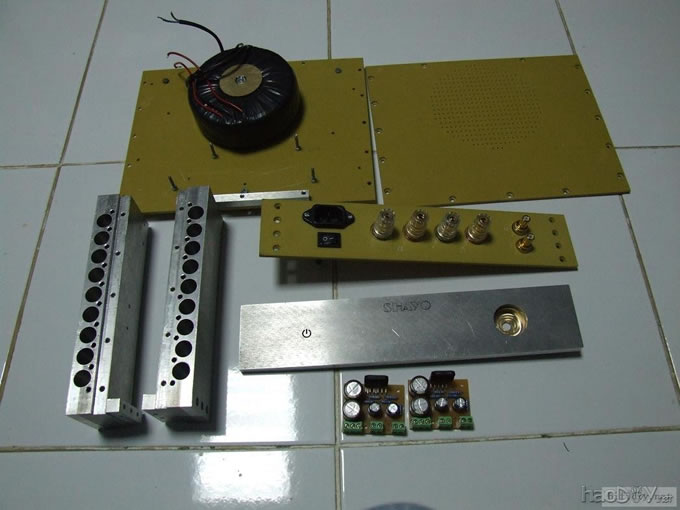

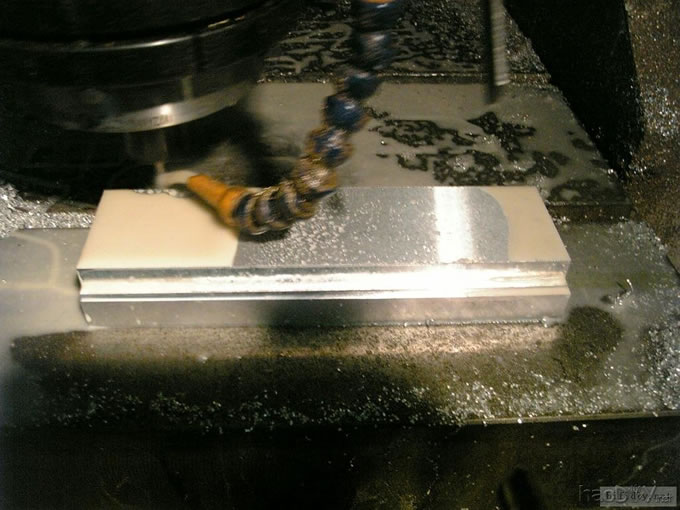

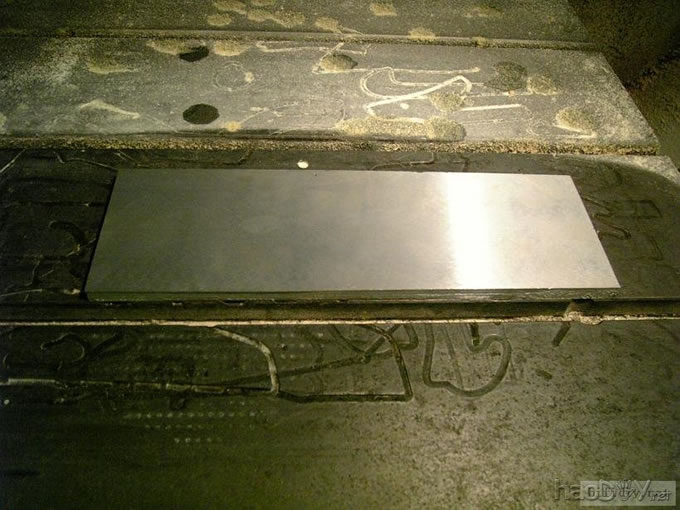

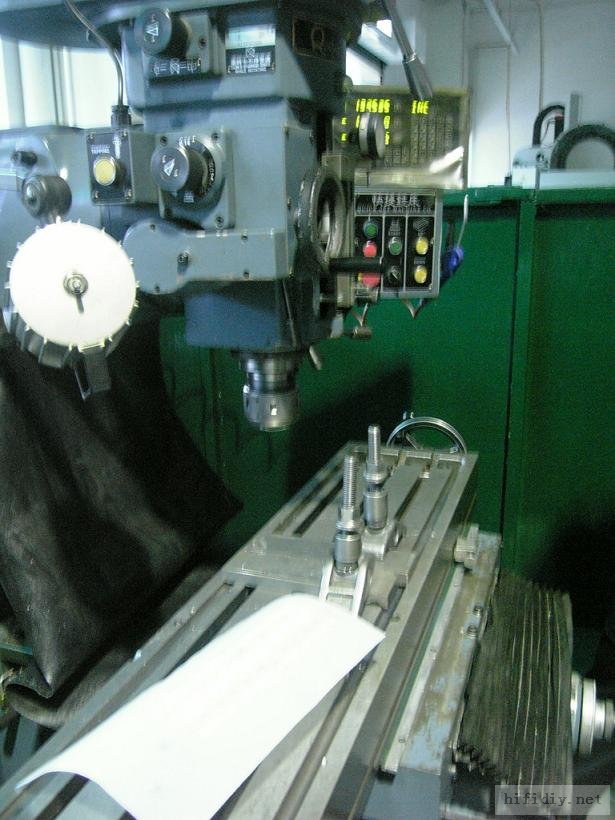

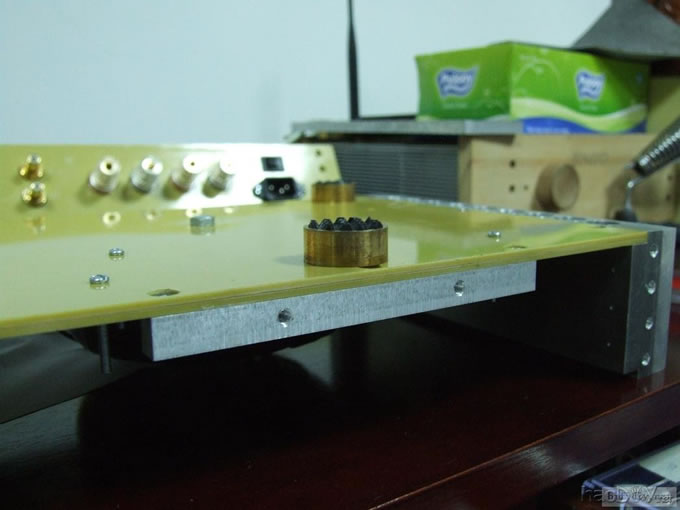

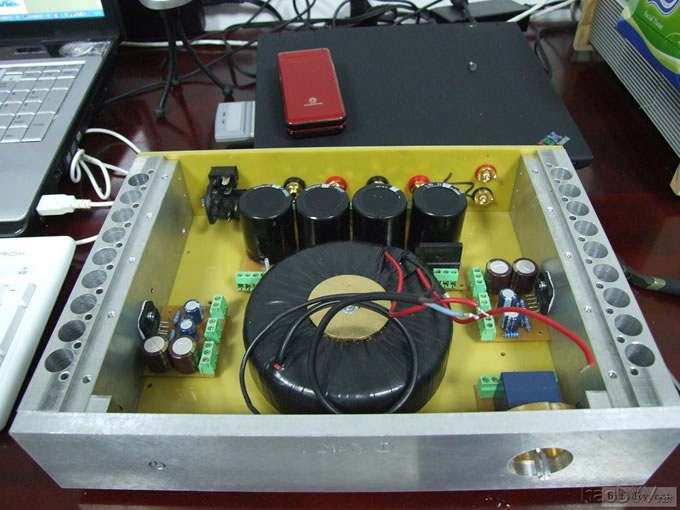

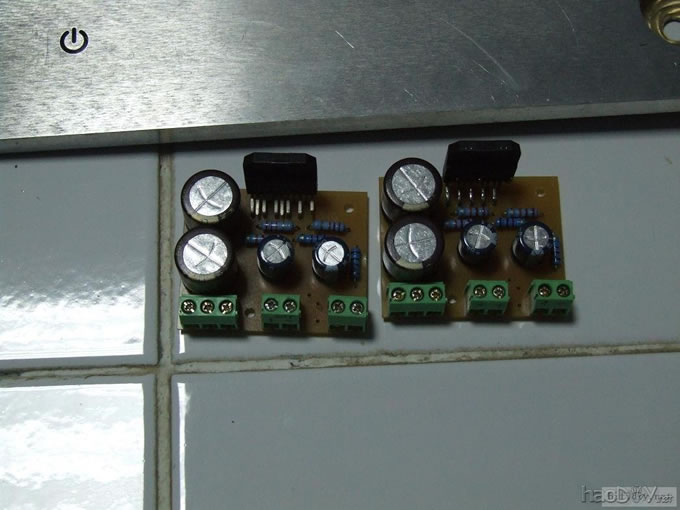

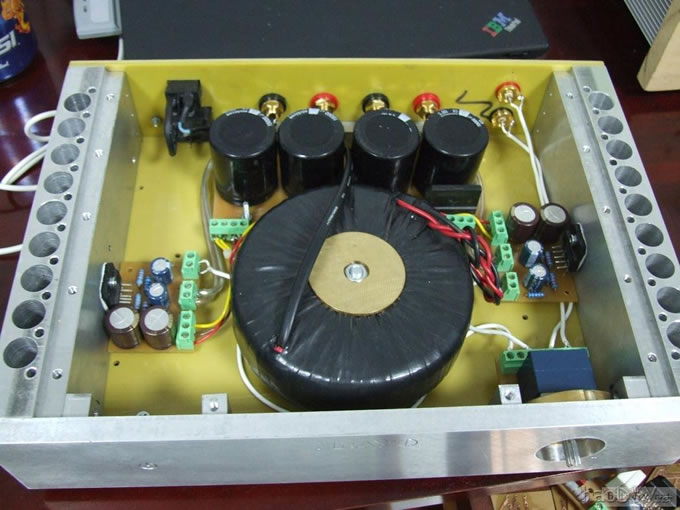

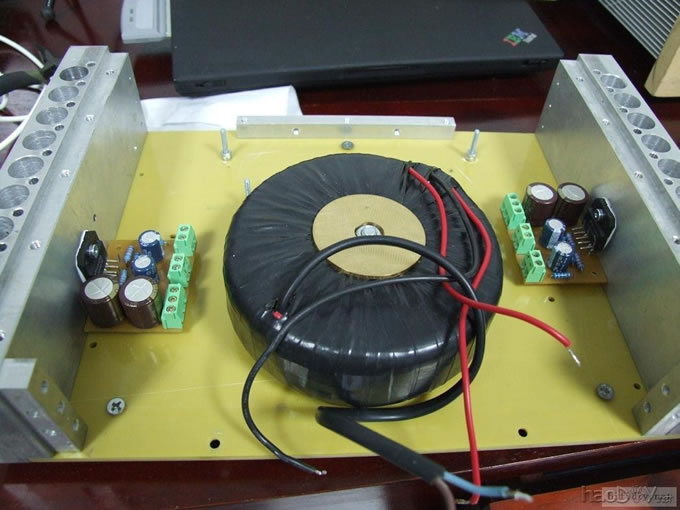

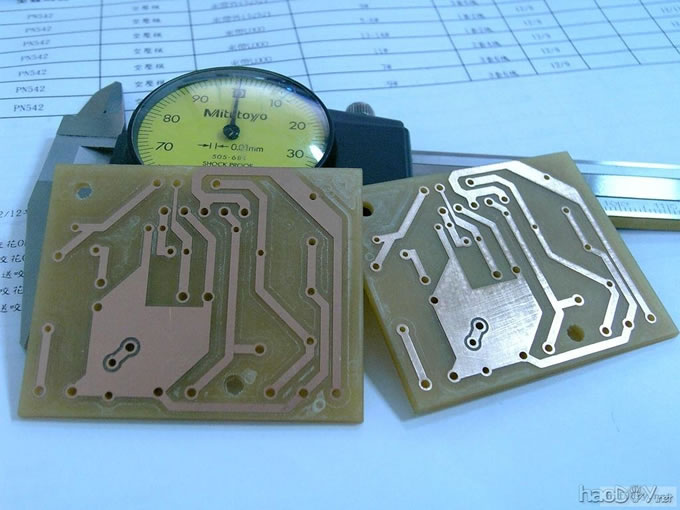

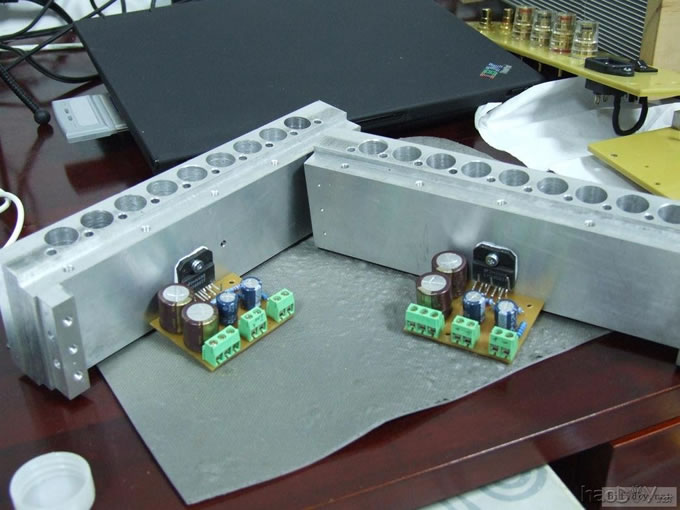

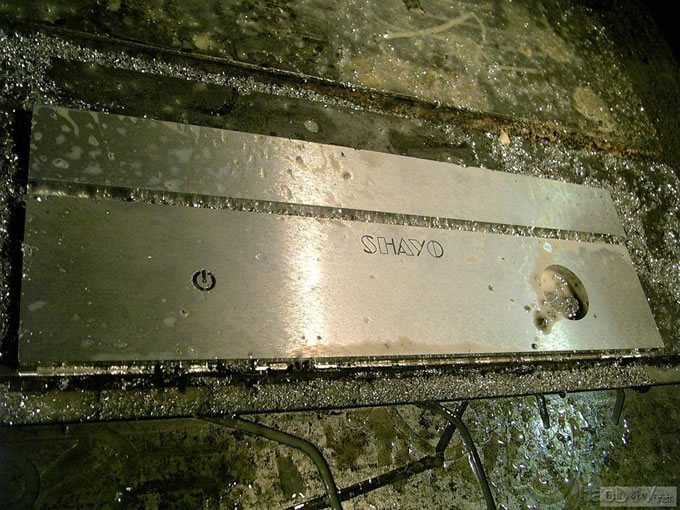

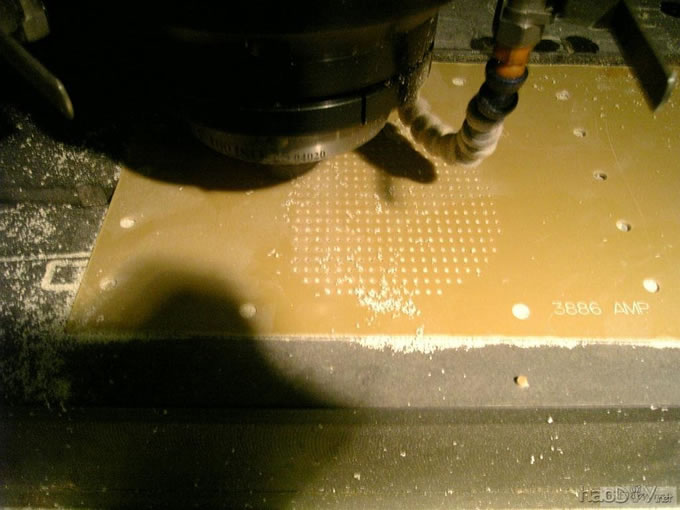

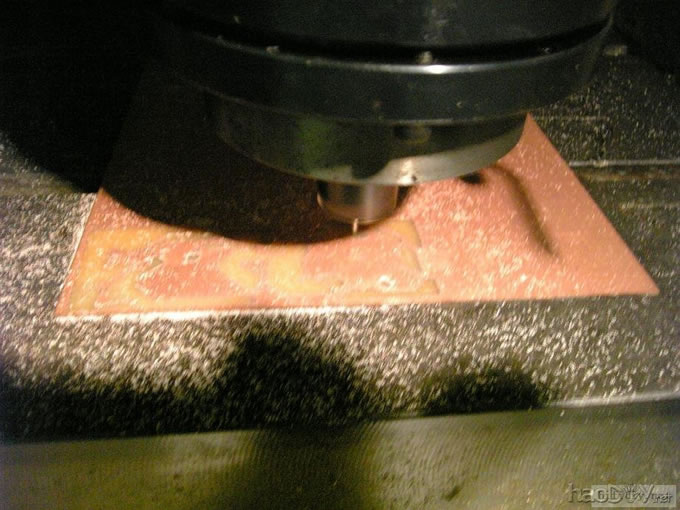

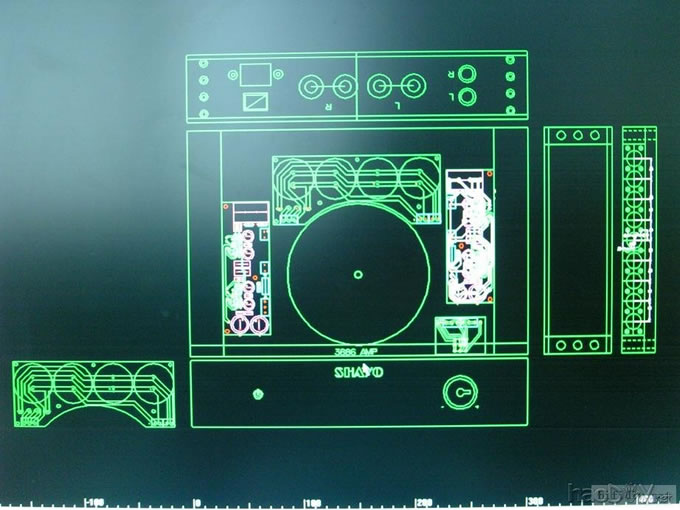

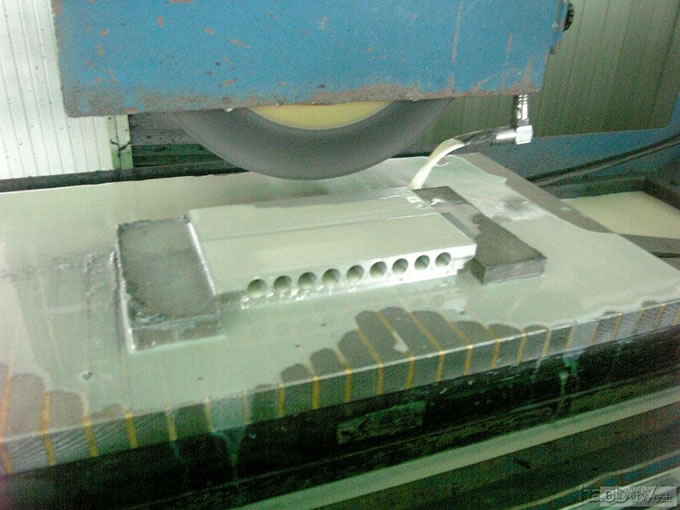

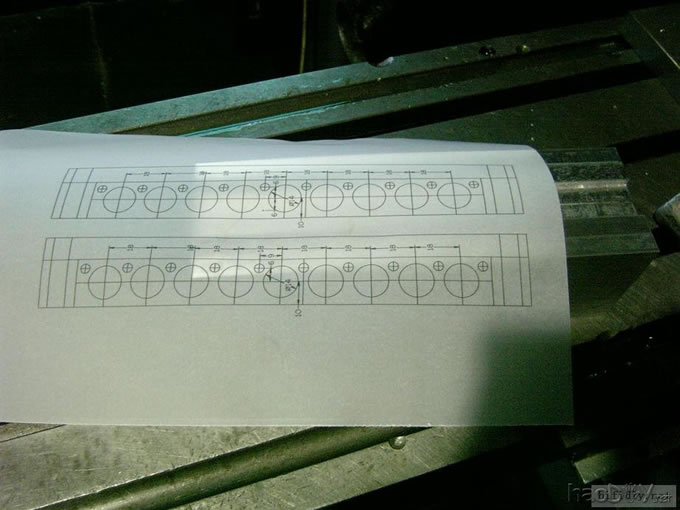

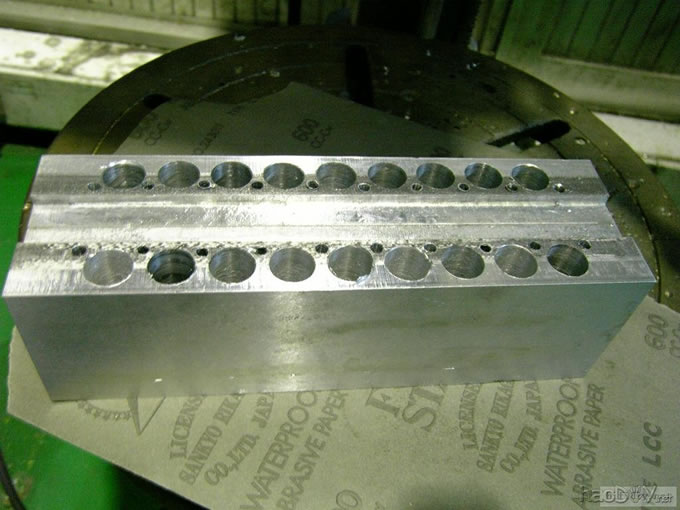

我的mini86终于完工了，本来是搞并联电路的，可是老天好像对我有成见，就是不让我成功，还爆了两个86！ 这机箱本来是为并联设计的，但是没脾气了，把坛里的电路随便画了下，搞了mini板子，将就装好它了！坛里的电路简单易做，本着能出声理念，一切简单最好，灰常适合我等菜鸟瞎搞！  此物背景控制得非常不错，两耳贴喇叭（3寸全频）听到小到非常小的***声，总算对得起我多天付出的辛劳！途中遇到一些问题，得到众多骚友帮助，在此向提供过帮助的坛友致深深的鞠躬！ 以下是一些制作过程，机壳所用材料是铝板跟纤维板相结合，厂里什么没有，就这些东西多，呵呵，请大家多多指教了  用软件胡乱画好自己想要的东东  上下板用纤维板加工，板厚2MM，我用两张叠起共4MM，很黄很不错！  面板用10MM的铝板!两面研磨!  面板加工好的样子  侧面散热铝板加工30MM厚！  散热加工OK后，出图纸用带光学尺的铣床钻孔，  铣床！  孔OK！  发现尺寸还有点点误差，上磨床！  来个全家福！  mini电路版  成品图  开始装机了，先装电路板  后上变压器  总体样子！ 背面用纯铜加工的脚座，垫了块橡胶片，不知道煲出来的声音有没铜臭及橡胶味~~~

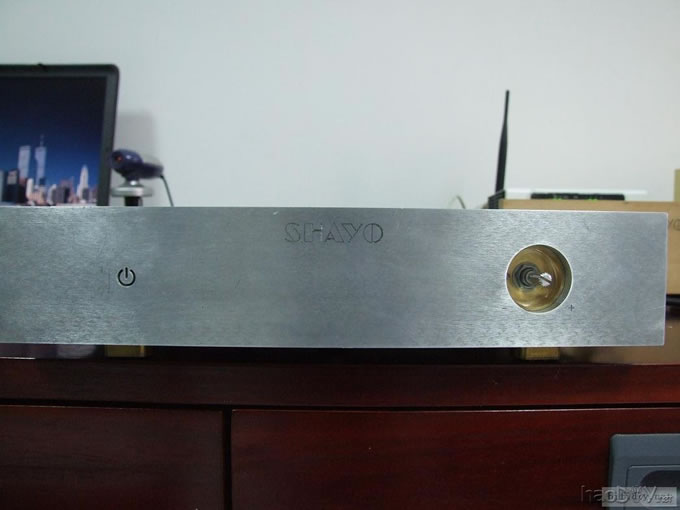

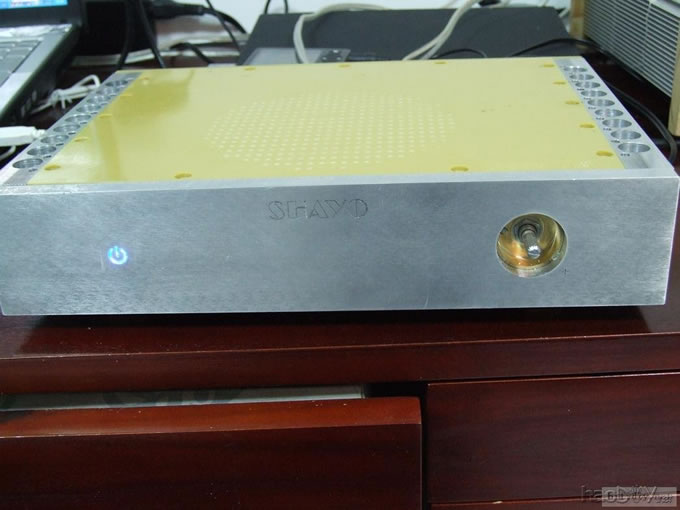

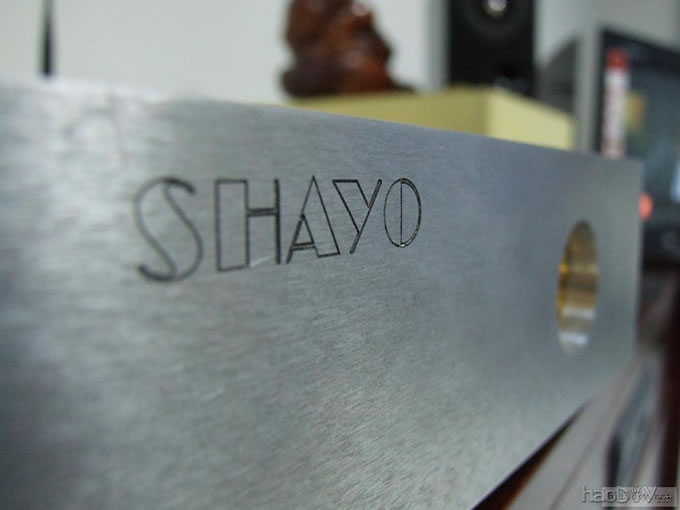

 正面

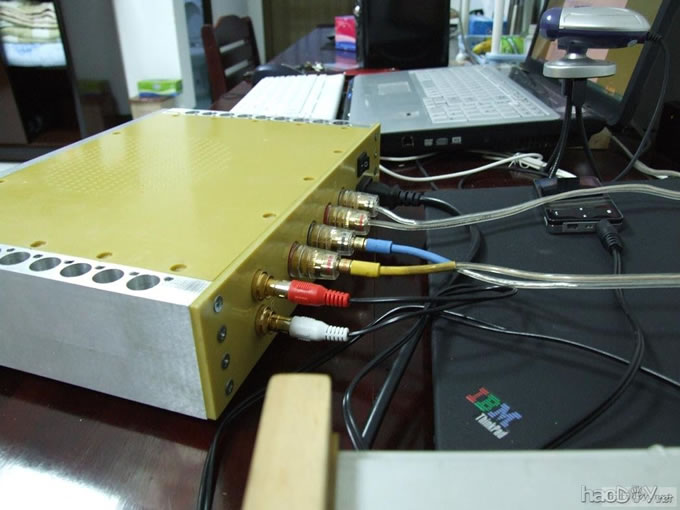

 背面图
