电流负反馈直流功放

时间:2012-09-30 19:58来源:hifidiy.net论坛 作者:jesonaqq 点击:
当时在画板时画红圈的地方没有注意,就这样画上去了,结果耳朵贴在音箱上能听到比较轻的嗡嗡响的交流声 ,害我昨晚很晚才睡,而且出没有睡好,做梦都是在搞板 .今天中午一下班饭没吃就立马开工,刚开始试也没有留意那个地线,就在那查电路,查管子(听一些坛友说三极


电流负反馈直流功放

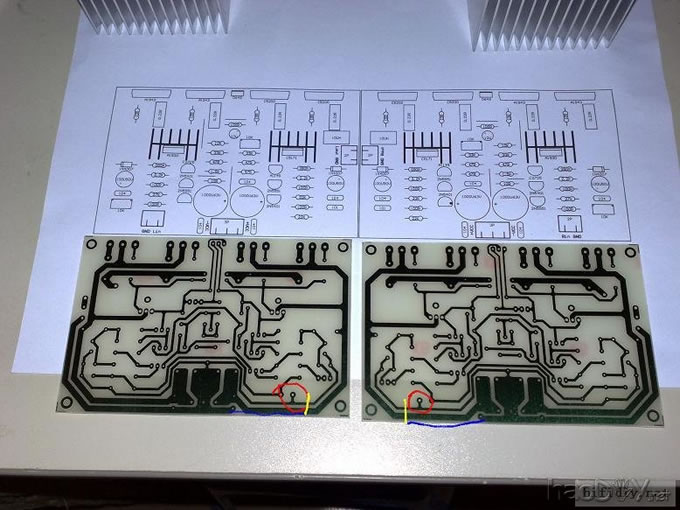

当时在画板时画红圈的地方没有注意,就这样画上去了,结果耳朵贴在音箱上能听到比较轻的嗡嗡响的交流声电流负反馈直流功放,害我昨晚很晚才睡,而且出没有睡好,做梦都是在搞板电流负反馈直流功放 .今天中午一下班饭没吃就立马开工,刚开始试也没有留意那个地线,就在那查电路,查管子(听一些坛友说三极管要配对比较好,而我没有配对,捡起来就用上去了),其间也试过把电流反馈改回电压反馈,噪声依旧..........电流负反馈直流功放 电流负反馈直流功放 直到一个小时过后还是没有结果,算了,先吃饭吧,等下还要上班呢.........吃饭过程省略十分钟电流负反馈直流功放 ........放下碗筷后赶紧接着开工,突然一灵光打到我的脑门上,看到红圈圈的那个地方:是不是输入的地线有问题呢???因为这根地线除了做音频的地以外还是功放前级电路的滤波电容的地,会不会是在那电容地和总地之间产生了一点电位差,而音频地刚好从这条线的中间取出............拿出刀子,一刀下去,就把那地切掉了,用了一小根线从总地跳线到音频地去(图中蓝黄线处),再通电试音,哎,没插电呢???再看插头,明明是插着的啊,怎么..........可能有些夸张了,但我的确是贴着音箱都没有听到一丝的噪声,包括咝咝声都没有听到,真的神了!!!!(其实也不神,是我自己太菜了)电流负反馈直流功放 从此我会严格遵从一点接地的.后面再做的板也会把输入的地改掉的......我错了电流负反馈直流功放 ,我真的错了电流负反馈直流功放 ,但是,我会改的电流负反馈直流功放
今晚没有什么时间,测试报告还得等个几天了,实在不好意思电流负反馈直流功放

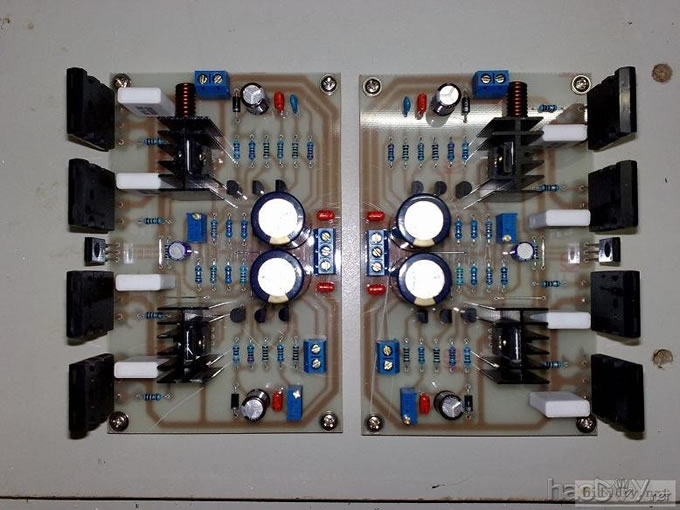

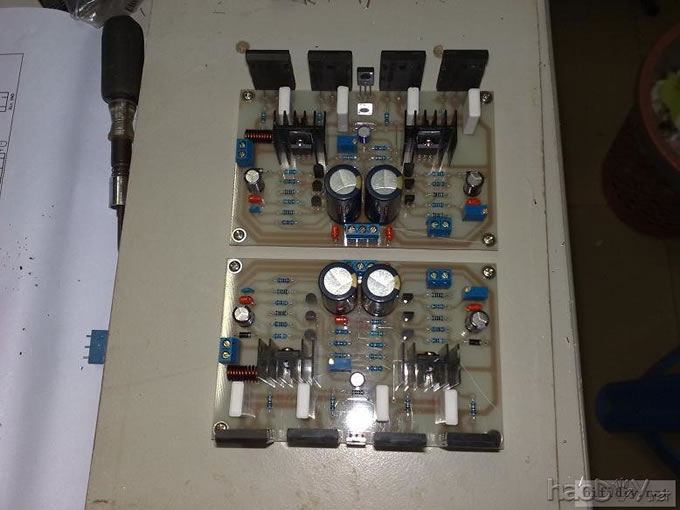

第二次做分立功放板,大家看看给点意见.星期六晚上通宵画的板子,做成对称的左右声道(排版参考本论坛的某位朋友的,不记得是哪位了,不好意思.作了一些修改),星期天白天去买的元件.买回来后赶紧焊的板.暂时通电试音OK.连续两天没有睡觉了,太累了,所以先发图,测试报告这几天再奉上.
电流负反馈直流功放
电流负反馈直流功放


电流负反馈直流功放

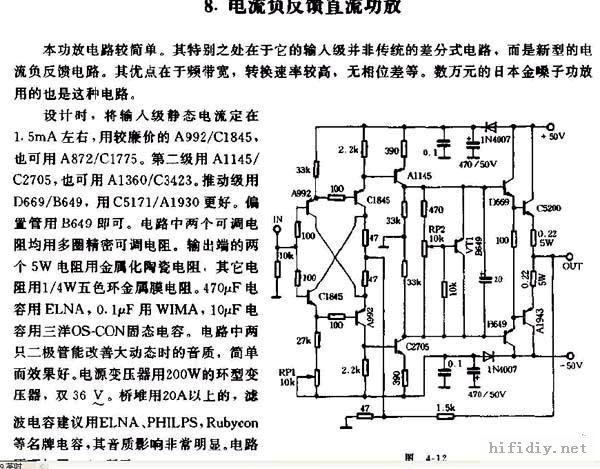

就是后面的朋友说的在电子报里看到的仿金噪子电路
电流负反馈直流功放


总算解决了静态电流不停变化的问题:把射极电阻由0.1改为0.33,再把温补管锁在大管上,总算稳定下来了.但是中点问题一直无法调零,电路的结构就如此,我的管子也从来没有去配对过,所以配对这个词对我来说就是浮云。一直就是几十MV变化,不过也无所谓了,反正有输出保护。电流反馈的听过以后,再去听电压反馈的电路就感觉不对劲,具体感受只可意会,不可言传啊。。。。。

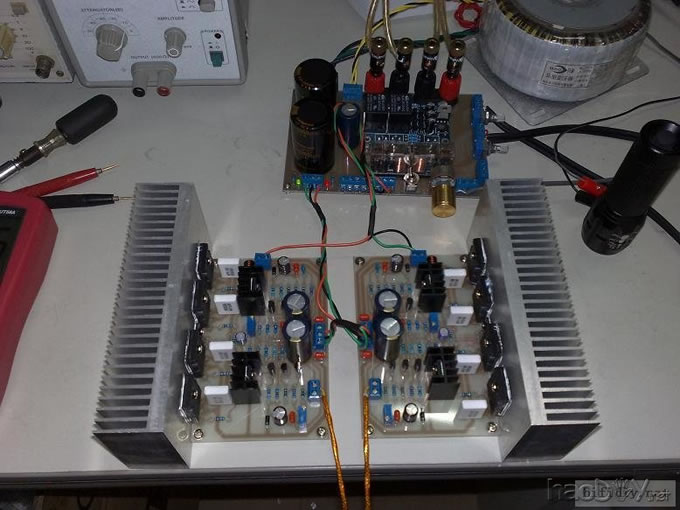

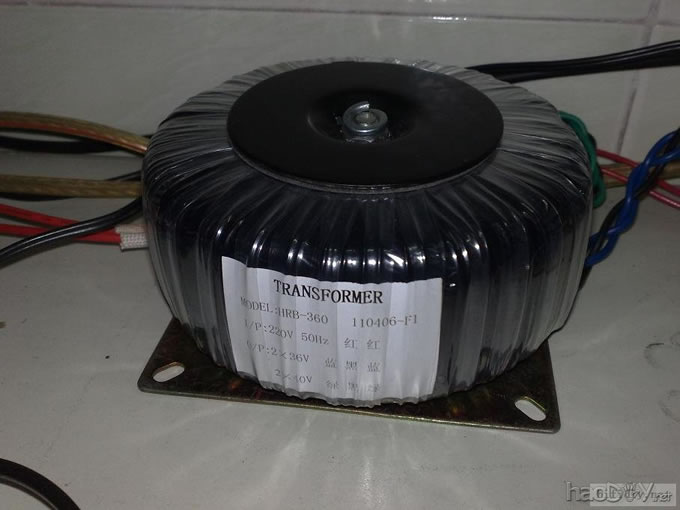

      上个星期把恒达订做的纯铜变压器(双36V,4A。双40V,1A。本打算推动和输出级分开供电的,但还没有找到理想的图)拿回来了,上电一试,比我原来的杂牌变压器好太多了,声音清晰,动态很猛。用信号源输入1KHz的正弦波信号,8欧负载,测得最大不失真功率为98W X 2。
电流负反馈直流功放

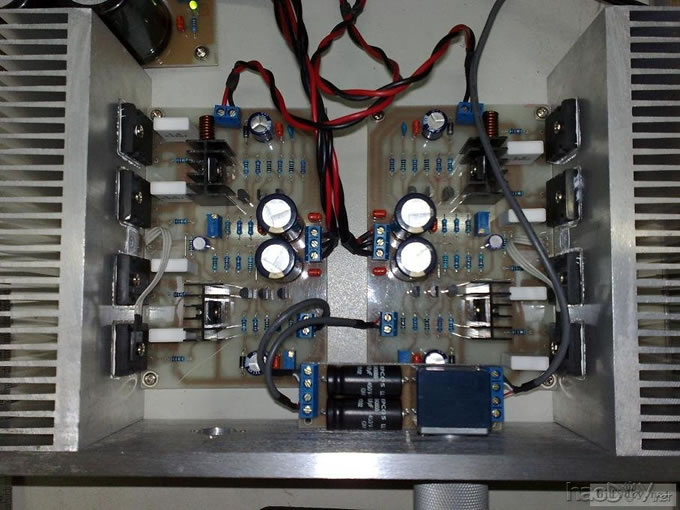

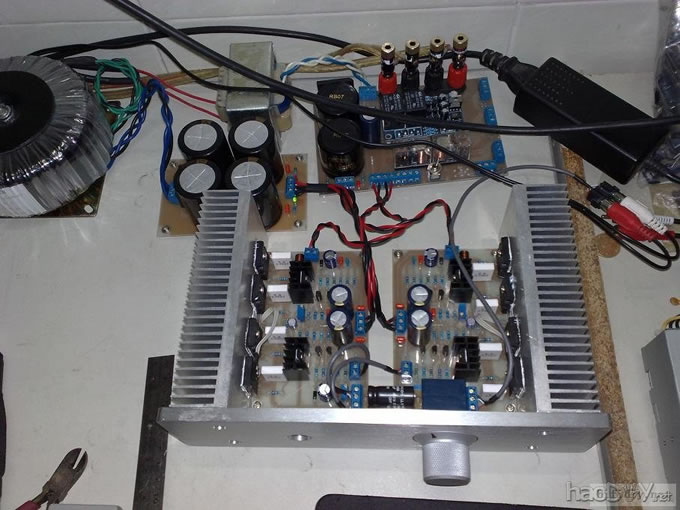

      现在还没有装机箱,等这次订的变压器到了以后(今天又去订了一个AC18V X 4的变压器),就装台整机给大家看看。
电流负反馈直流功放


为改善中点问题,在输入加入了信号电容


电流负反馈直流功放
      我的音箱不是什么好东西,但是用这功放听刘紫玲的歌感觉真的很舒服。而且也在考虑坛子的E6音箱,大家给我点意见吧,没有相对好一点的箱子,真没办法试音啊.太贵的又买不起,没办法,穷烧一个。(个人认为发烧的最高境界就是把口袋的钱全部换成电子零件,宁可揣一口袋的三极管也不揣那么几张红牛)

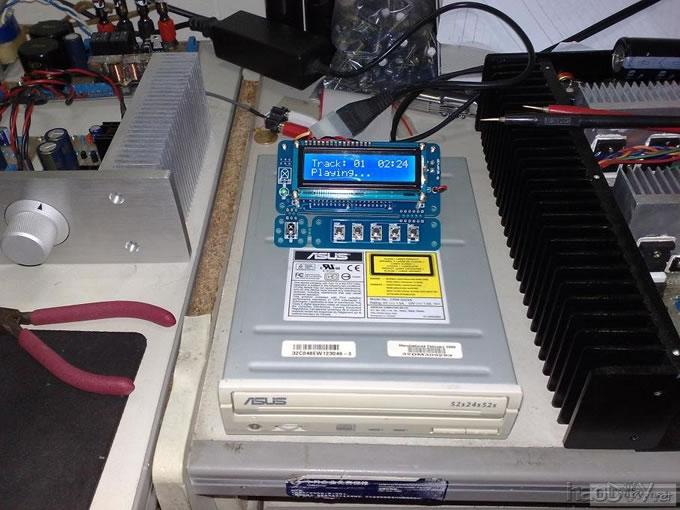

      顺便上传一下前天装的坛子CD控制套件,功能的确很全.物有所值.
电流负反馈直流功放
