DIY LM3875芯片的放大器（Gainclone）套件

野兽是一个LM3875 IC（芯片）放大器从一种流行的chipamp套件，内置的。我很难请，一直在寻找新的东西，试图在音频。如果它涉及到一个DIY项目，那就更好了。马克和吉奥已经后我尝试chipamp的一段时间。我真的不需要任何更多的放大器和配偶关注的因素已经被越来越多！我收藏的齿轮超出我的听音室和流浪件被藏匿在整个房子的大小。如果你已经看过的其他项目在网站上，你会看到修改后的K-12是我的主要认真的听放大器。它做什么，我问多。但无论如何，我带的飞跃和伪造进入新的领域。我开始的时候，我真的不有一个线索，这是所有去。但我想，如果它是值得做它应做的很好。我原来的计划是建立一个chipamp，有固态或管缓冲。其实我买的部分。但作为一个保守的家伙（翻译了一下，我喜欢做的事情便宜，如果我可以）我无法找到一个合适的外壳项目。我有很多的小机箱，但没有足够大的。从头开始的想法。所以，我继续，并建立了一个芯片没有缓冲放大器。我用的是LM3875放大器套件（非反相）从AudioSector.com提供。尼斯印刷电路板（PCB），质量好，在一个良好的价格（感谢彼得·丹尼尔斯）。我有一个合适的变压器没有到另一个项目，所以离我们去。

约的LM3875 chipamp的工具包的更多信息，可以从“ 用户指南“的非反相LM3875套件 - （PDF 1MB）。在下面的图1所示的示意图，用于的非反相gainclone / chipamp。

图1：LM3875：IC Chipamp（Gainclone）示意图

照片1：美女与野兽 - 12AX7电子管前置放大器，LM3875 Chipamp

测试版本 - 自己动手做LM3875芯片的放大器（Gainclone）套件

第一个版本（幸好没有照片，因为这将是太尴尬）我的装备，其余部分趴在架子上的集合。随着上大肆宣传chipamps，我想为自己进行评估之前，我认真地使它看起来相当。通过烟雾测试。这始终是关注的东西是由一个200瓦的变压器。没有冒烟或起火，所以我突然出现在光盘中。很不错的声音，而不是堆的顶部，而不是垃圾。我坐在后面听。对于最初的几个小时，这是一种明亮的（真的是太亮了我的口味）。因此，我让它燃烧一段时间。它熟了好几天，我忘了把它关掉。你看，我不把线在任何开关或电源指示灯，除非它是绝对必要的。我的系统有两种类型的设备，那些留在所有的时间和那些会打开主开关。我种一个最低限度的，在某些方面。灯，开关和接线可以是源噪声和嗡嗡声，我讨厌的嗡嗡声。由于一些限制，我相信少用为好。现在的放大器。过一段日子，无论是我的耳朵去南方，或有圆润。我想，改变放大器，它是不够好漂亮起来，并做了一些修改。第一的MOD是把缓冲器放大器板旁边的滤波电容。我用470 nF的聚酯上限，清理了一下。我相信它的工作，虽然我不能够支持它的任何数据。它只是听起来更清洁，更容易听。接着我尝试更大的过滤器，但拿出来，在赞成的1500 uF的松下的工具包附带的。就像我刚才说的，我不相信大家时，他们说1500 uF的就足够了。我想通了5000或10000 uF的效果会更好。我错了，它似乎没有任何区别，我能听到。

怎么听起来吗？非常低的噪音，非常安静的背景，我会用这个词是准确的。很好的控制和平衡。这是一个好主意，为4欧姆顿MTMS我可能很容易被困难一些安培的负载。我并没有包括一个Zobel网络（少即是更好的再次）没有任何问题。该放大器是DC耦合，直接通过。

我原来的功放机箱的底部设计有散热片和硬盘使用过程中，它一直关机。谢谢你救了我从自己国家半导体。它看起来很酷坐在高大的脚，不幸的是，它并没有跑酷。因此，改变计划，翻转放大器（和其丑陋的肚子）。一个温和的散热片粘在一块锡，俗气的。

外壳及建造 - LM3875芯片的放大器（Gainclone）套件

为了使两个部分看上去都差不多，我用了两个塑料工程箱从Radio Shack的。电源供应器发现了家中一台旧电脑打印机开关外壳。一切适合像我的计划。

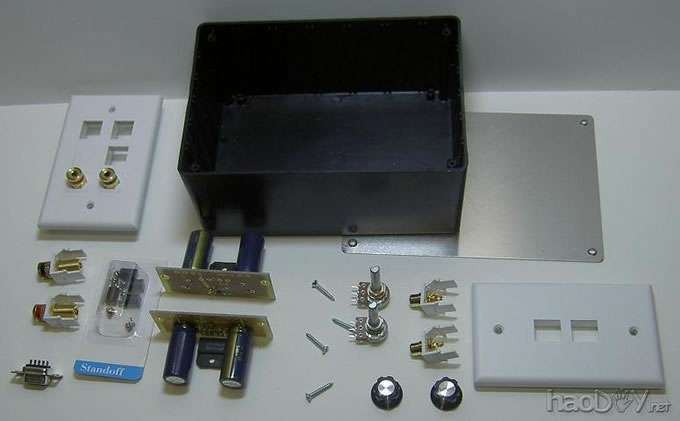

照片2：放大器LM3875芯片的电源供应器

照片3：电源供应器LM3875 Chipamp

仍是基本的设置是比较功利的，我想要一个与众不同的外观。它来自一个奇怪的地方。我发现在当地一家五金商店的家庭影院布线系统的设计面板。#p#分页标题#e#原来，他们是可以从许多别的来源（MCM电子零件快速，Radio Shack的，仅举几例）。他们来管理单元中所有类型的插孔。千斤顶是镀金的，相当不错的。该板运行约1US和千斤顶约两倍。

我确实遇到了一个问题，虽然在组装过程中。千斤顶有松动的倾向。所以，一个小民建联的胶和问题的解决。提示用胶水后，焊接的连接。你可能会问为​​什么？总之很好，胶烟想疯了，当您尝试通过焊接。

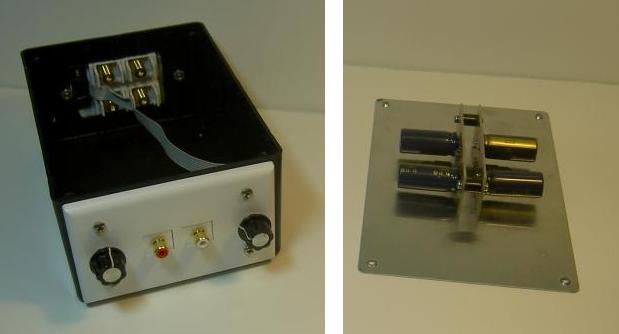

照片4：野兽的胆量

下一步是让一切成箱。该chipamp很容易，因为几乎没有任何部件。唯一可能是有人使用散热片之间的芯片，无论你使用吸收的热量油脂，这是一个好主意。即使在散热片之上，他们变得​​相当热情，如果他们努力工作。

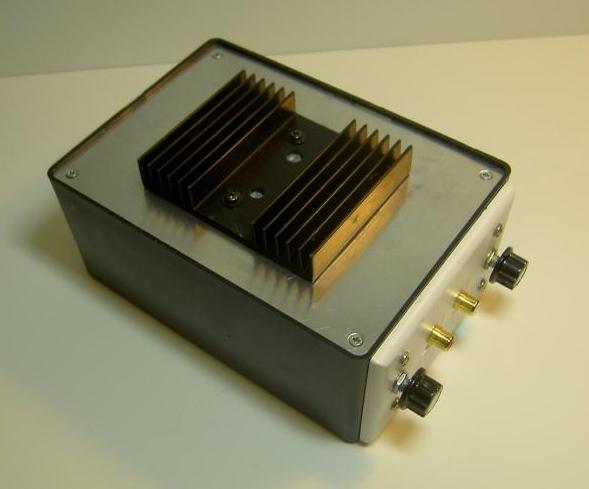

照片5：LM3875芯片放大器外壳

测量 - LM3875芯片放大器套件

接着，它是我的工作台上的放大器和测试的时间。我总是先听听然后进行测量和范围，我的项目。这样，我有一些东西是如何的声音应该根据测量没有任何先入为主的想法。测量是有益的改进，但我让我的耳朵是最终的裁判的任何变化。那么，如何衡量？总之优秀的，展示的范围痕迹（见附图）。放大器是那些稀有件的作用就像一个线，放大的音频设备之一。从直流到100 kHz的平坦的响应。100 kHz的方波，漂亮的广场，只有轻微的四舍五入的领先优势。噪声低于该决议的范围。我的耳边说了些什么，在-90分贝。

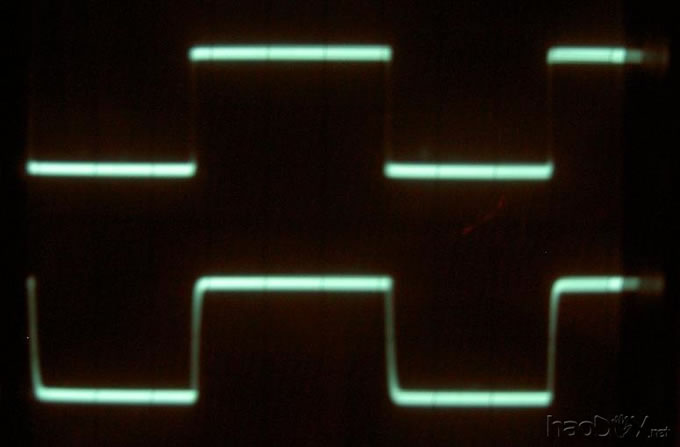

照片6：100 kHz方波响应 - 0.2伏/格到8欧姆（电阻）

图片7：完成LM3875芯片的放大器（Gainclone）套件

印象 - LM3875芯片放大器套件

当我的固态VELLEMAN前置放大器驱动放大器是详细和准确的。它有一个良好的舞台音响，无噪音。VELLEMAN的行为很像在此设立一个缓冲。有一种婚姻的部分。这是一个很好的融合。但是，当我连接的美容（12AX7电子管前级套件）的野兽，没有健全的一样好，我想它应该。电子管前级就是不健全的权利。似乎有什么，我只是不能确定的上限范围。要得到的修补程序的详细信息，请参阅美容（12AX7电子管前级套件）文章的描述是有点冗长。不用说，我解决了这个问题，一切听起来像我想它应该。

最后的思考。在听管芯片组合了一段时间后，我真的会在任何时间，在过去的爱有这样的品质的声音再现。它很容易超过我除了我修改后的K-12电子管功放套件已经拥有的一切。的唯一领域是在K-12次美女与野兽中音细节和健全的阶段。对于纯粹的力量和存在的管片组合是优秀的。非常干净的陈述和意见的影响。喇叭和打击乐器是巨大的。信号与噪声的极端。无论使用哪种前置那里只是没有任何背景的影响从音乐。

如果有人需要一个品质的音乐系统，这是要走的路。作为一个加号的价格是正确的。建设的野兽，所有新零件的成本是$ 100美元。它漂亮的姜饼和材料，使再增加50US。良好的倾听每个人。
