【原创】铁线的潜力

时间:2017-04-26 22:26来源:www.crystalradio.cn 作者:龙虾 点击: 次
先参考这个粗铁线的大环： 这个大环虽然选择性差，但足以分清楚981KHz和1287KHz，这两个台相距约300KHz。 如果用铁线绕磁棒，用1/3直径、1/10长度，就能绕出1.8倍的电感。这样算来就有6倍的Q值，足以分清相距50K的本地台。象广州的603、927、999、1098、1170
先参考这个粗铁线的大环：
【原创】铁线的潜力

这个大环虽然选择性差，但足以分清楚981KHz和1287KHz，这两个台相距约300KHz。

如果用铁线绕磁棒，用1/3直径、1/10长度，就能绕出1.8倍的电感。这样算来就有6倍的Q值，足以分清相距50K的本地台。象广州的603、927、999、1098、1170五个台，相隔最小的都有77KHz间距，铁线磁棒可以胜任。

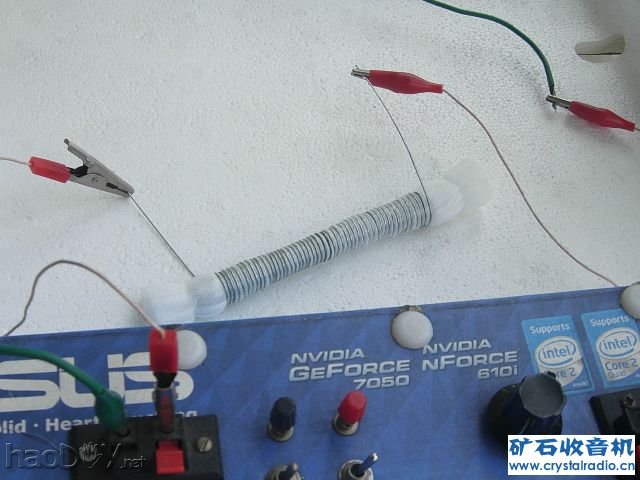

实际情况会怎样呢？先做一个摸底试验，用裸铁线间绕磁棒：
【原创】铁线的潜力
接上天地线，串联谐振，就收到7个台了。

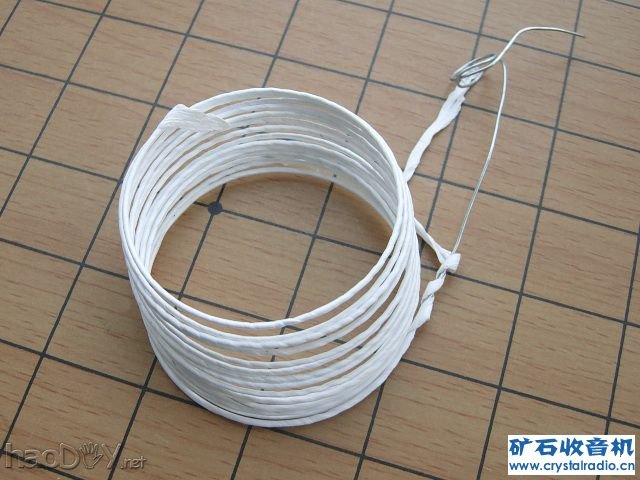

为了密绕，加大电感，铁线先包绝缘层：
【原创】铁线的潜力

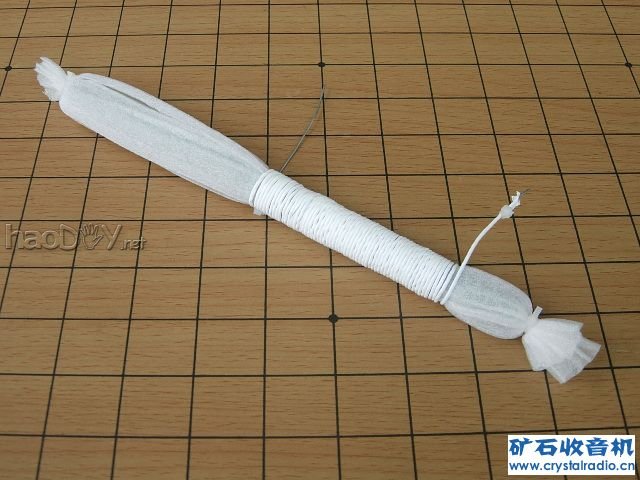

绕在12×200粗磁棒上：
【原创】铁线的潜力

这是一条无色点的高Q磁棒。为了不让导线紧贴磁棒引起损耗，所以包了两层泡沫。靠泡沫的膨胀和磨擦力，线圈两端的收边无需干任何事情。

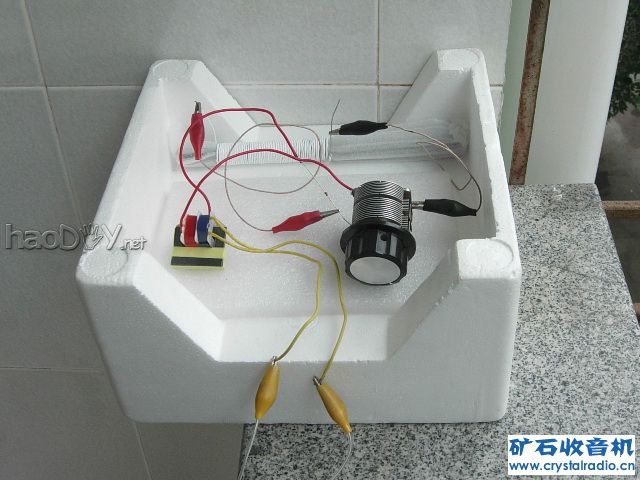

用最简单的电路：
【原创】铁线的潜力
白天靠在阳台信号强位置上，不用天地线，就能收到981、1062、1287。晚上还能收天波台1503和1557。

靠墙角接收钢筋信号，都有楼层越低信号越强的规律。在一楼的外墙角，再多收900、756两个台。

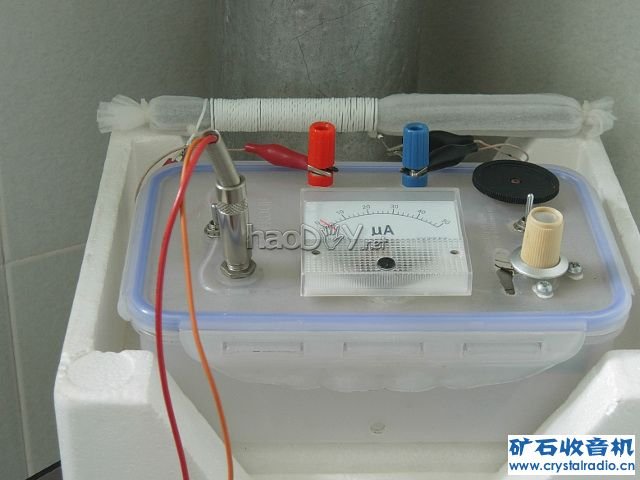

换上较优选配置的饭盒机：
【原创】铁线的潜力
靠在浴室排水管傍，不用天地线，在不同时段共收过11个台：1557、1503、1287、1098、1062、981、900、864、756、675、621。

其中最强的本地台1287岭南之声，短路电流是2.5微安。
