多波段短波矿石收音机制作

时间:2013-02-13 11:16来源:http://www.crystalradio.cn 作者:et23v 点击:
说起这次参赛和做这台短波机是很偶然的事。一个月前试中波框机偶然发现当地短波信号特好能接收到很多电台就有了兴趣决定做这台短波机了。当我完善好这台机刚逢上了大赛,几年来就第一次参赛。暂时我对这台机的选择性还是有点不能适怀,很遗憾没有好的双连做
 说起这次参赛和做这台短波机是很偶然的事。一个月前试中波框机偶然发现当地短波信号特好能接收到很多电台就有了兴趣决定做这台短波机了。当我完善好这台机刚逢上了大赛,几年来就第一次参赛。暂时我对这台机的选择性还是有点不能适怀,很遗憾没有好的双连做不了标准的双回路机。这台机在用高阻负载时时基本可解决选择性问题但用低阻耳机就差点了。望大家多给意见。下面是做这台机的日记。多波段短波矿石收音机制作
                      {{{{ 昨晚无聊想试试短波接收效果。想到就动手,几分钟绕好谐震线圈临时搭接成多波段单回路。六米天线配合矿机自带天调功能八个波段每个波段都能接收到三到四个电台,还很响。喜出望外!
    现在说说用材:天线6米是2。5平方的随手扔出露台的大黄耶树叉上架起接矿机。线圈筒直径6CM的塑料瓶上共绕八组:每组绕7匝得8UH每8UH处抽头绕至64UH处完成,线用0。45多股渡银线连线皮一起密绕而成。矿机可变我用100P的铜单连。收听用单个改好的96KSC2-300听筒。操作:先把单连接到8UH处调谐,天线在本线圈筒的8UH处至64UH处选择接入,调整谐震单连搜索电台信号。当每次变换天线接入都搜索一次电台,这样完成一个波段的接收能收下几个电台。第二个波段接收:把单连接到16UH处调谐,天线在本线圈筒的16UH处至64UH处选择接入,调整谐震单连搜索电台信号。当每次变换天线接入都搜索一次电台,这样完成第二个波段的接收,能收下几个电台。如此类推能收下十多个电台很响,密密麻麻的晚上7:00-11:30都忙个不停!}}}}

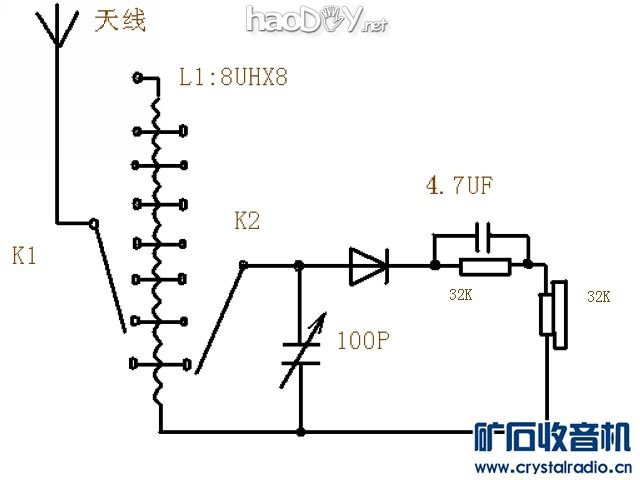

       最初试验就用下面这个电路:
      多波段短波矿石收音机制作

    下一步是开始制昨的过程手记:
    {{经过一个星期晚上的制作零部件基本备齐了,输出牛还没绕制但整机布局已定好。可以绕线圈布线了。上些制作图! }}
    多波段短波矿石收音机制作
    多波段短波矿石收音机制作

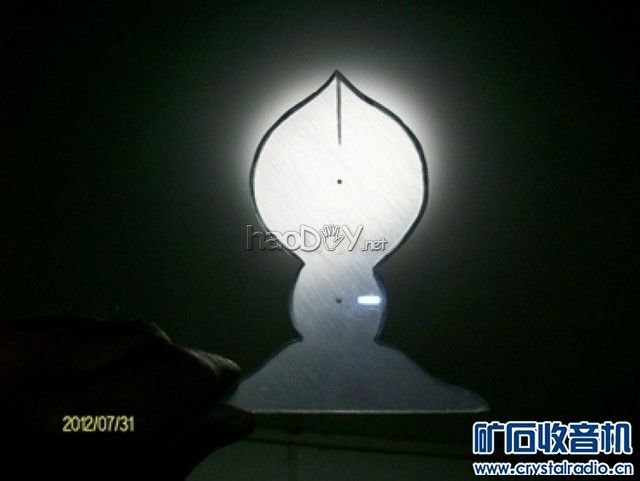

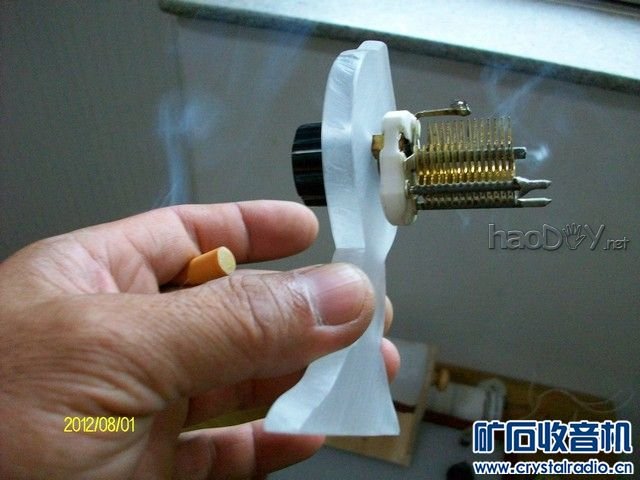

  {{ 手工线锯锯出来的空气连架再手工打沙用了一个晚上。线圈架也是这样做出来的。}}
