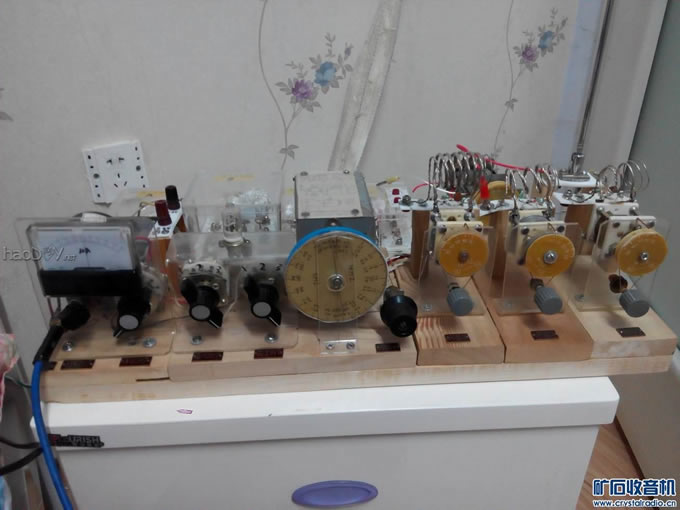

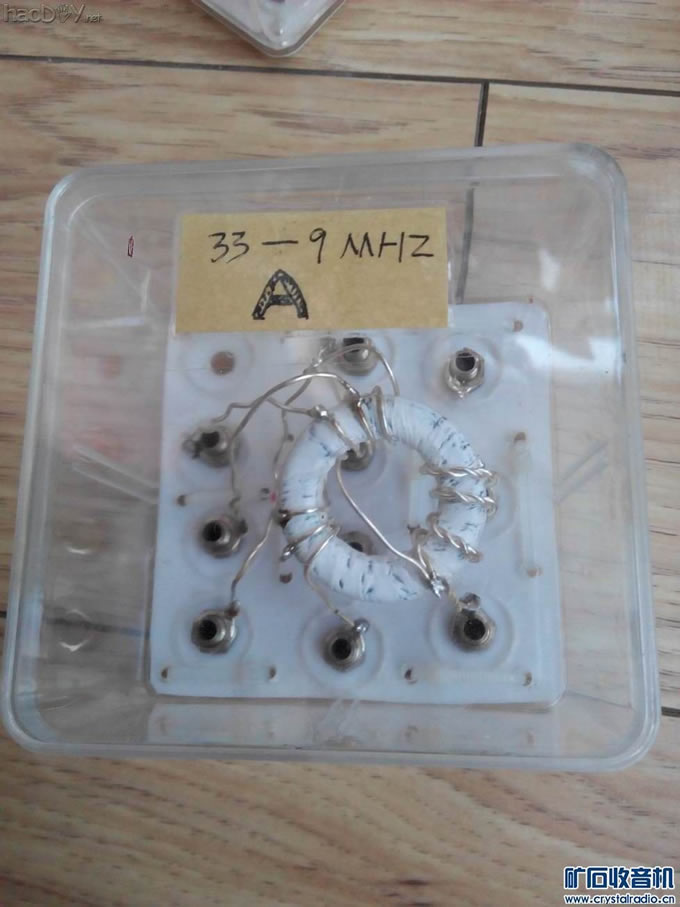

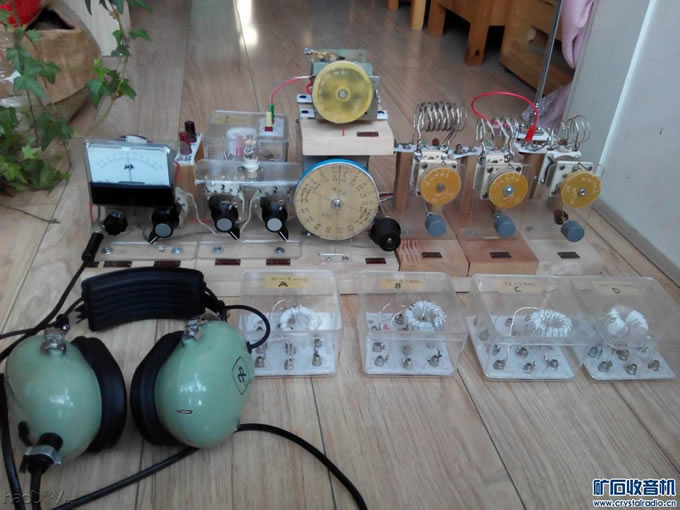

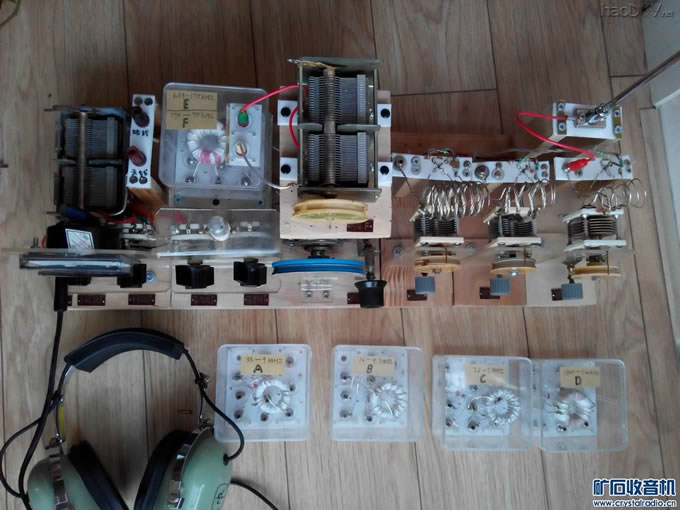

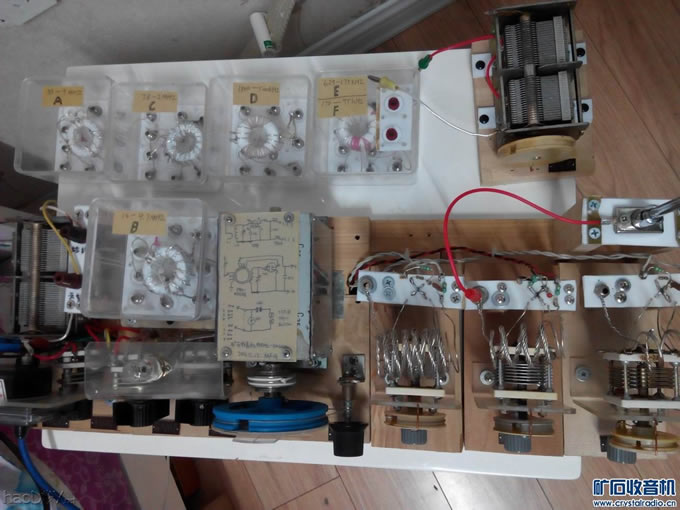

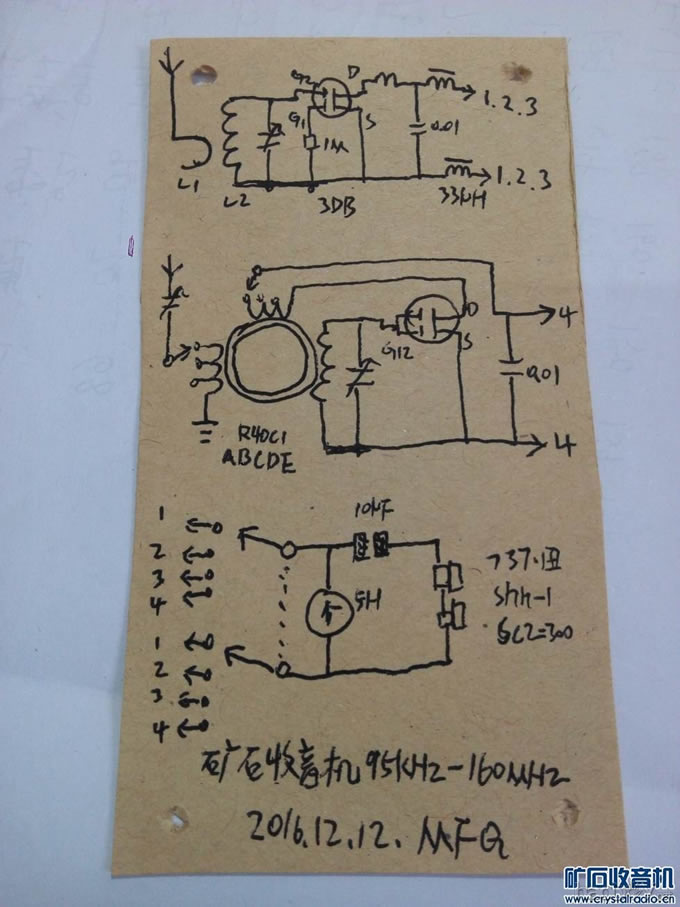

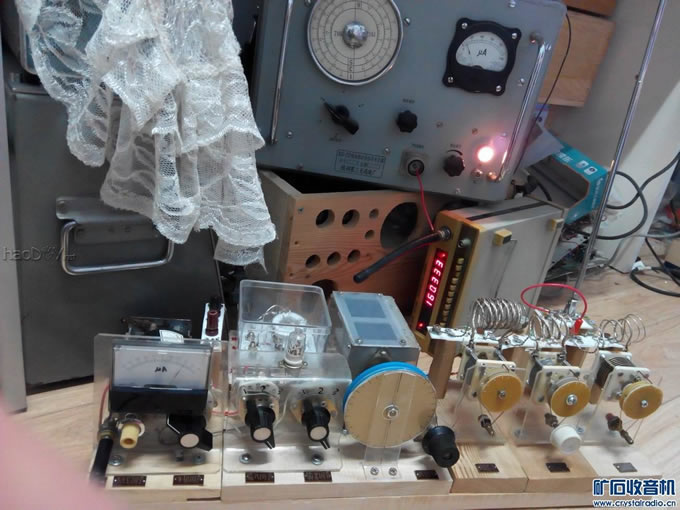

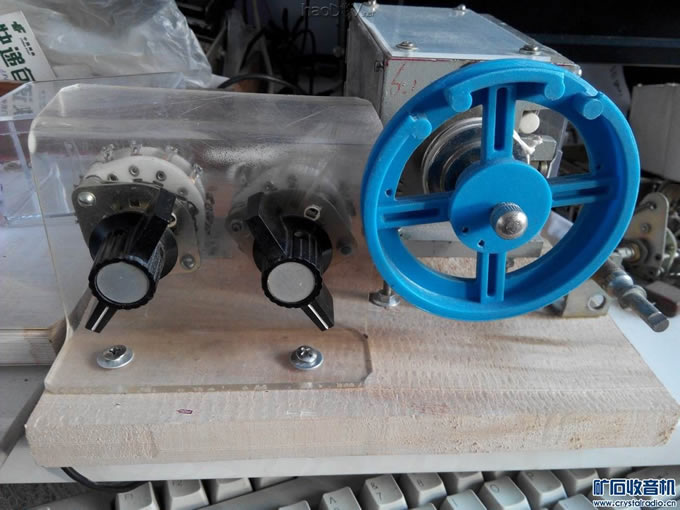

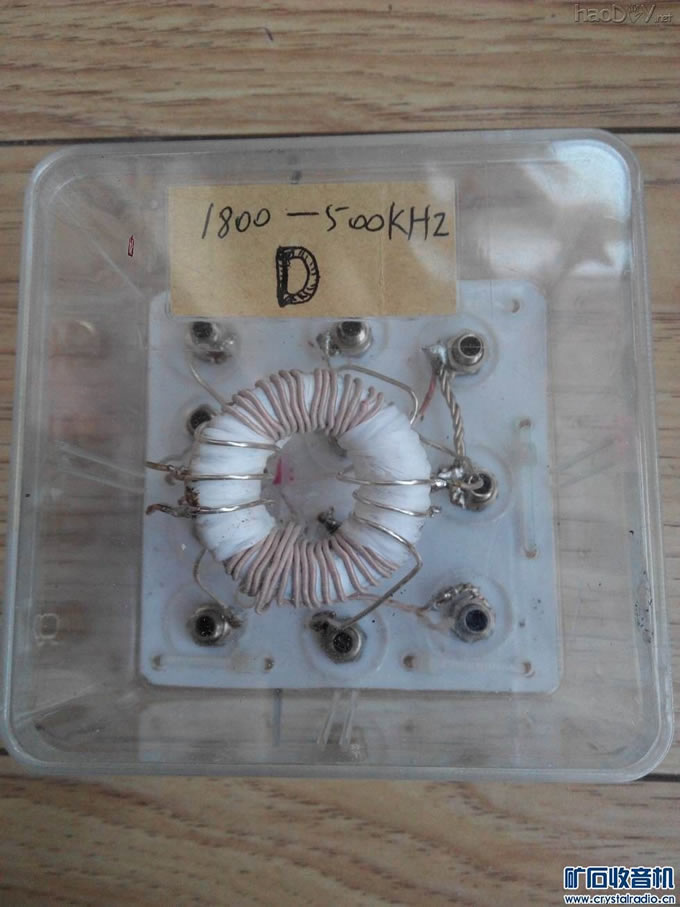

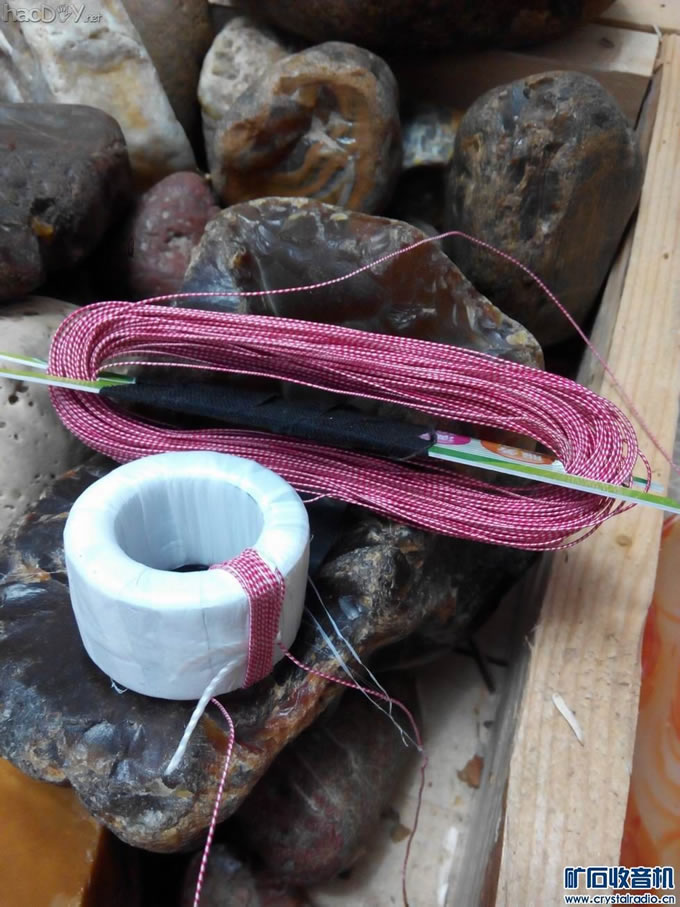

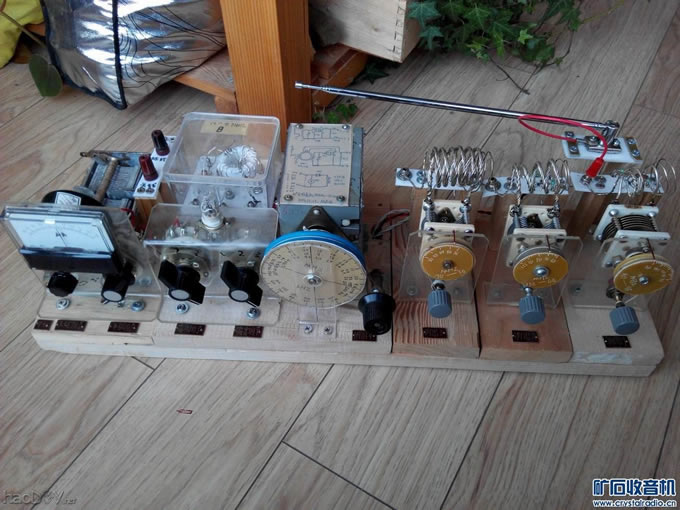

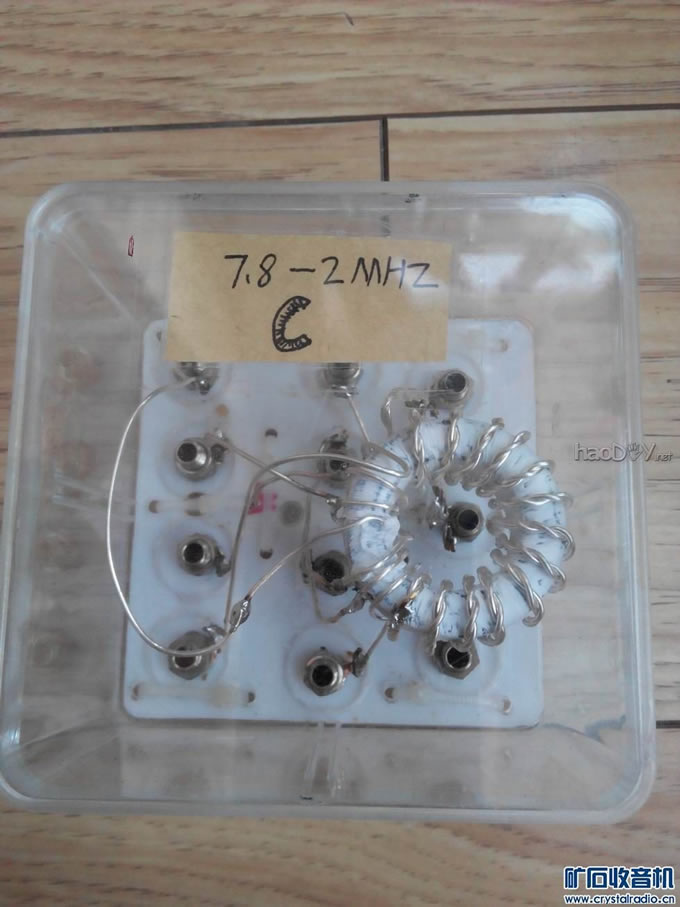

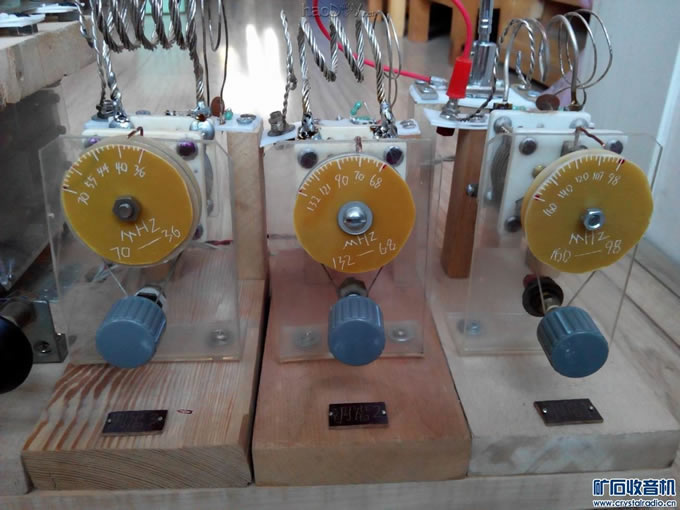

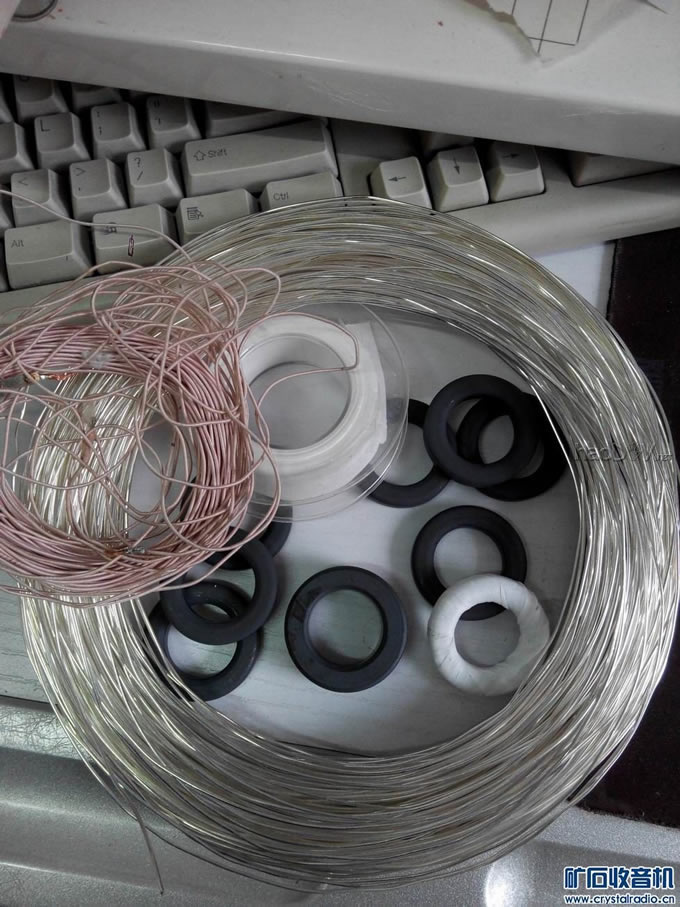

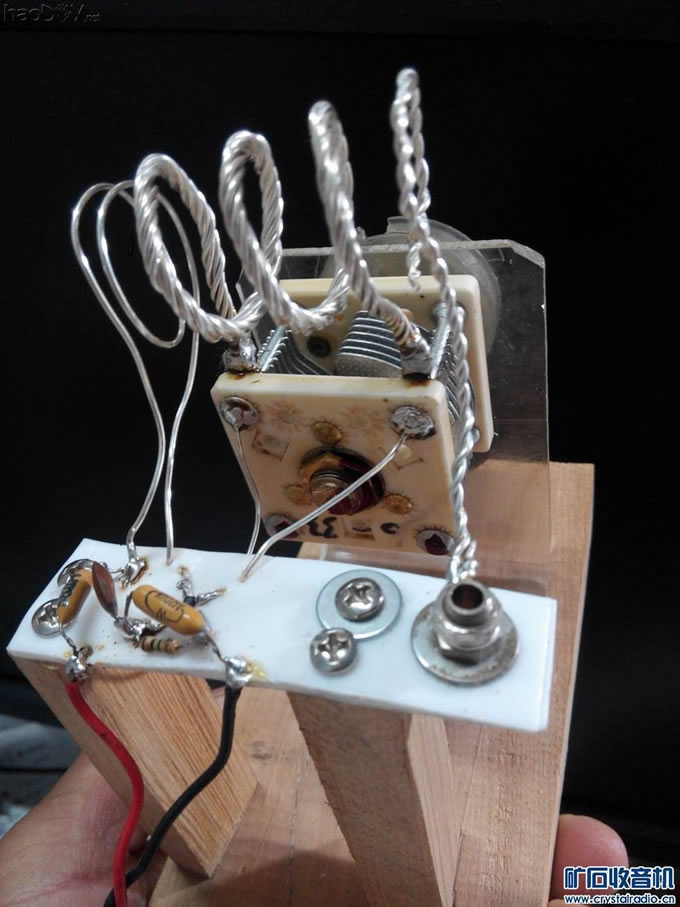

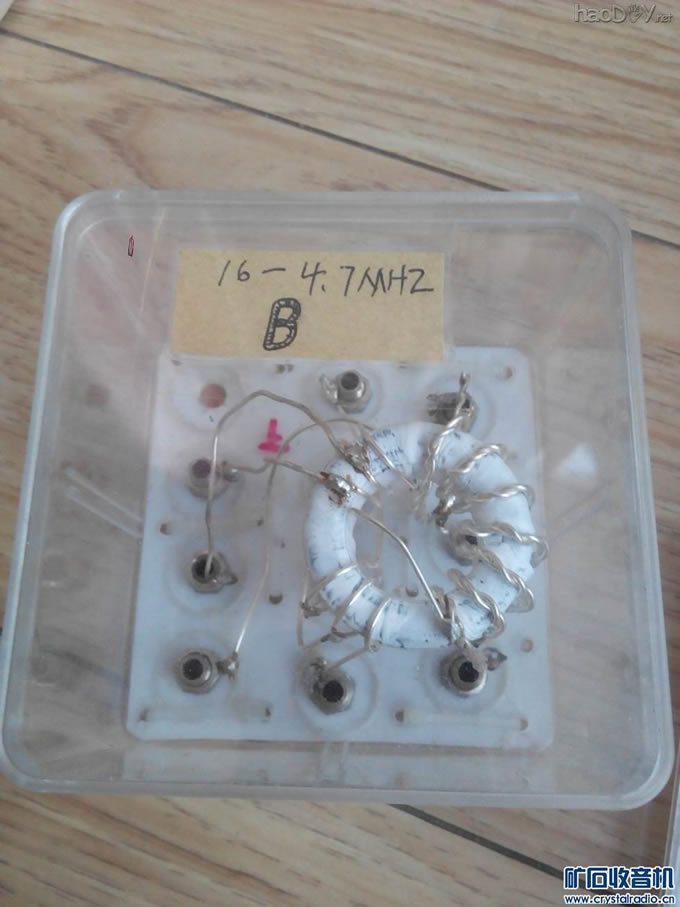

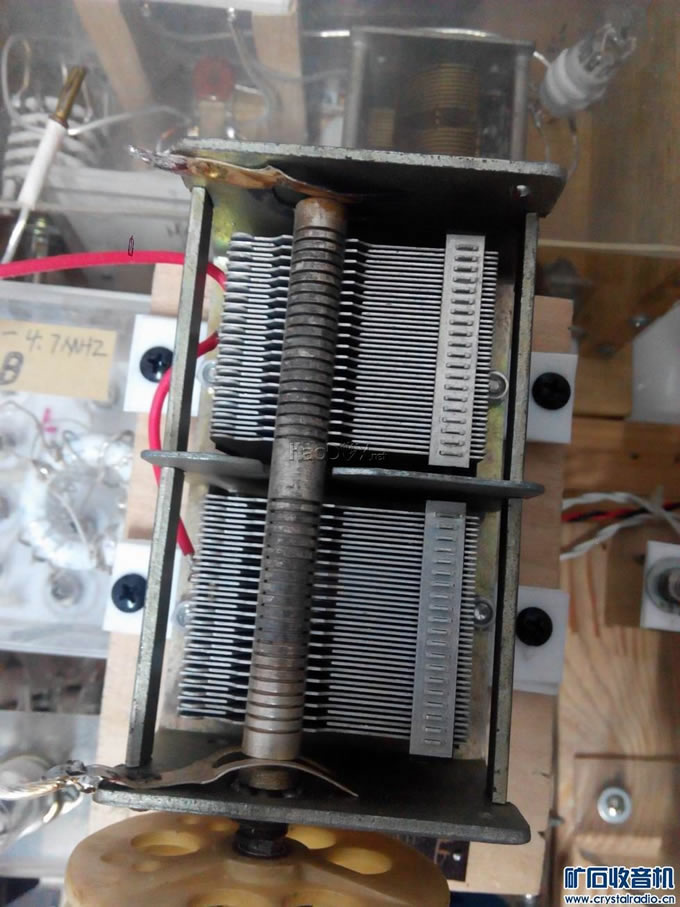

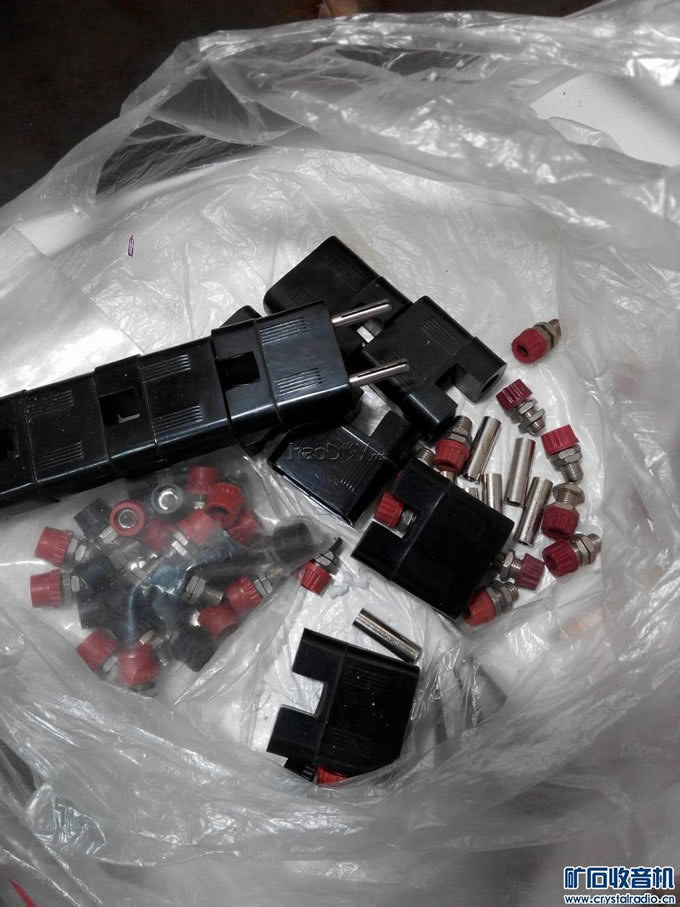

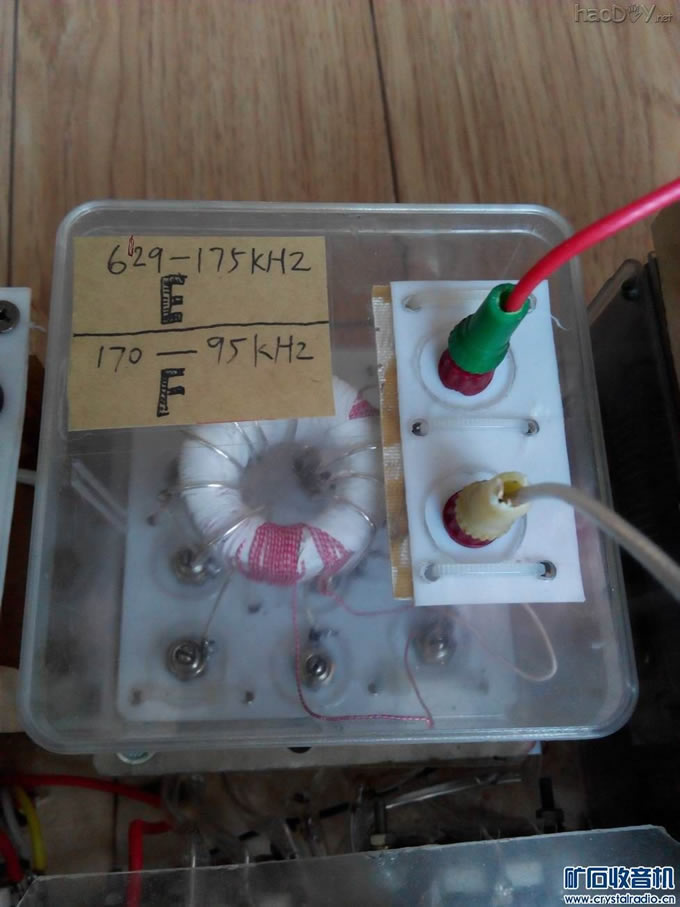

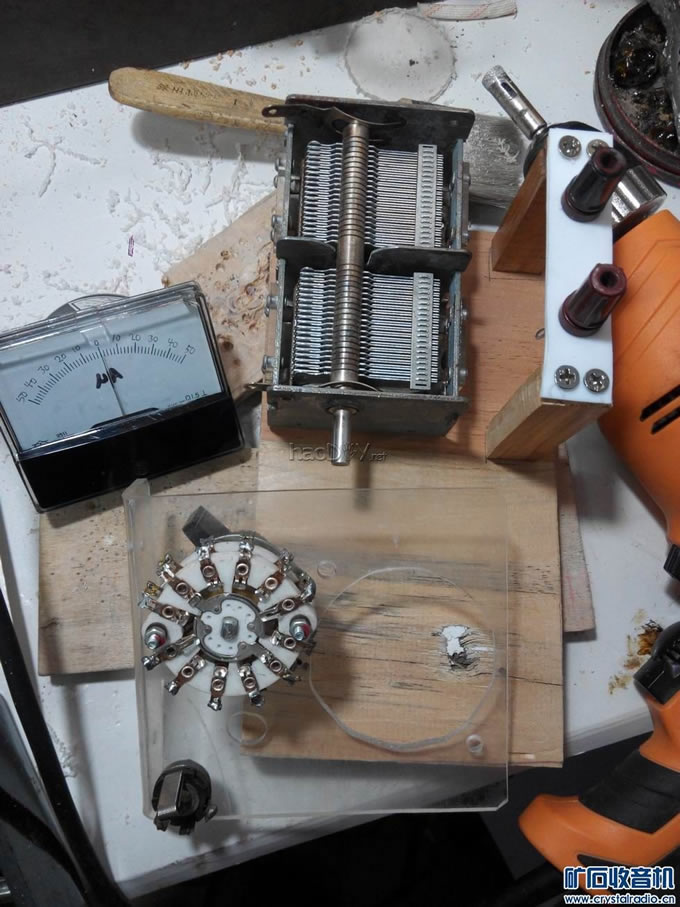

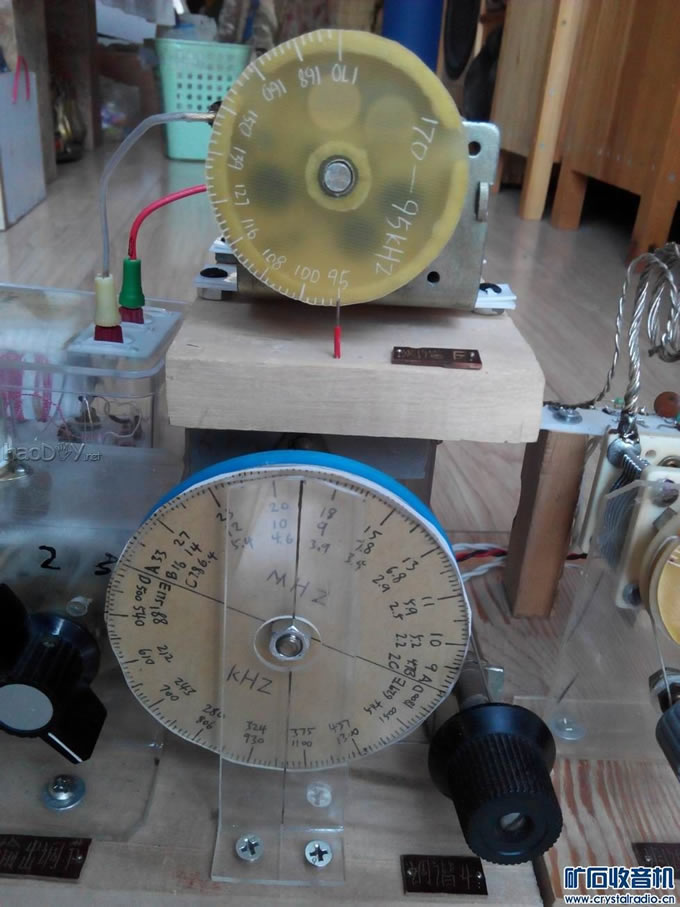

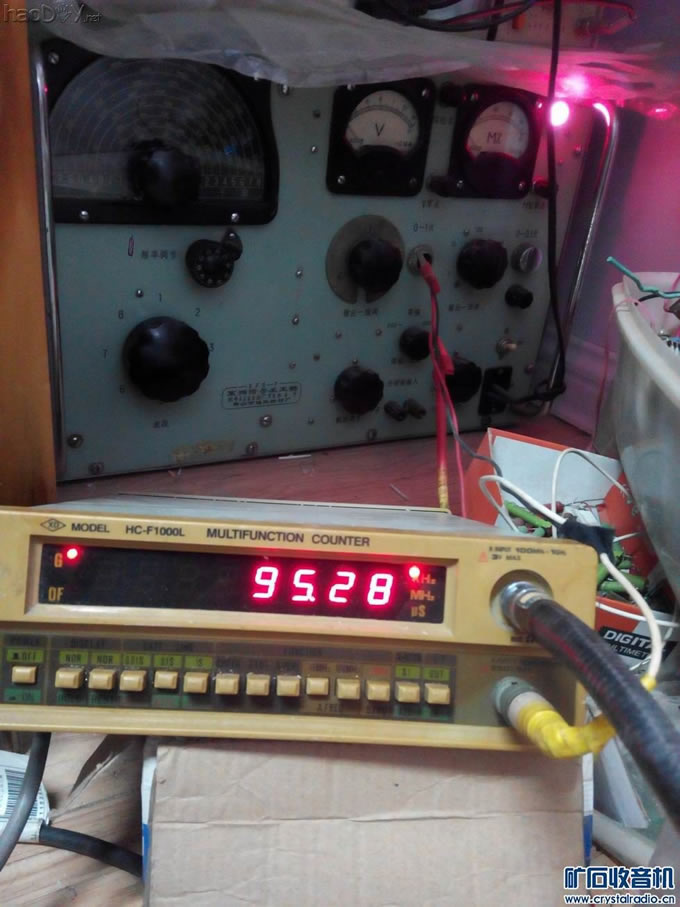

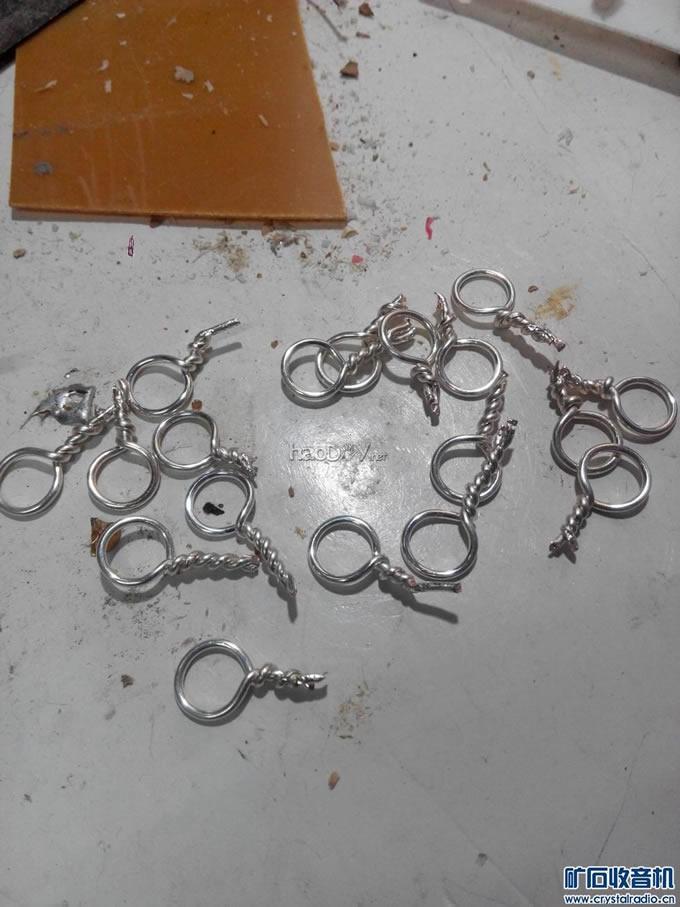

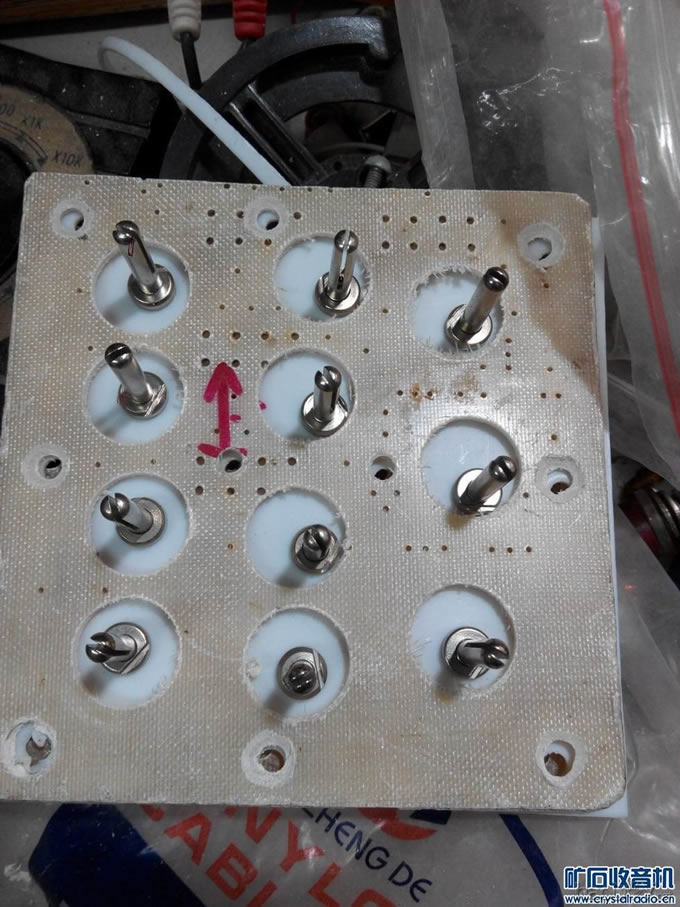

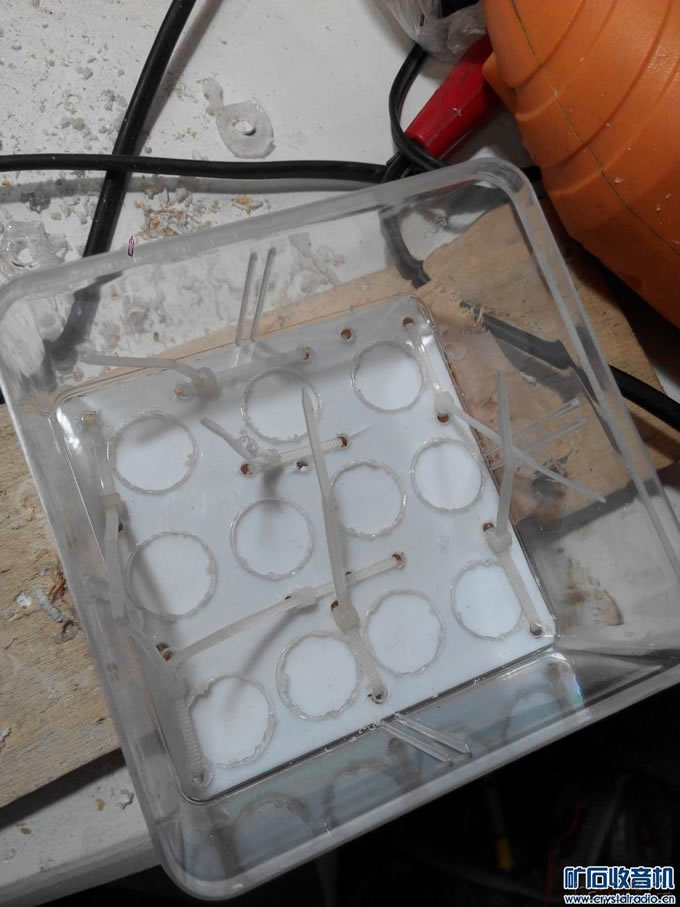

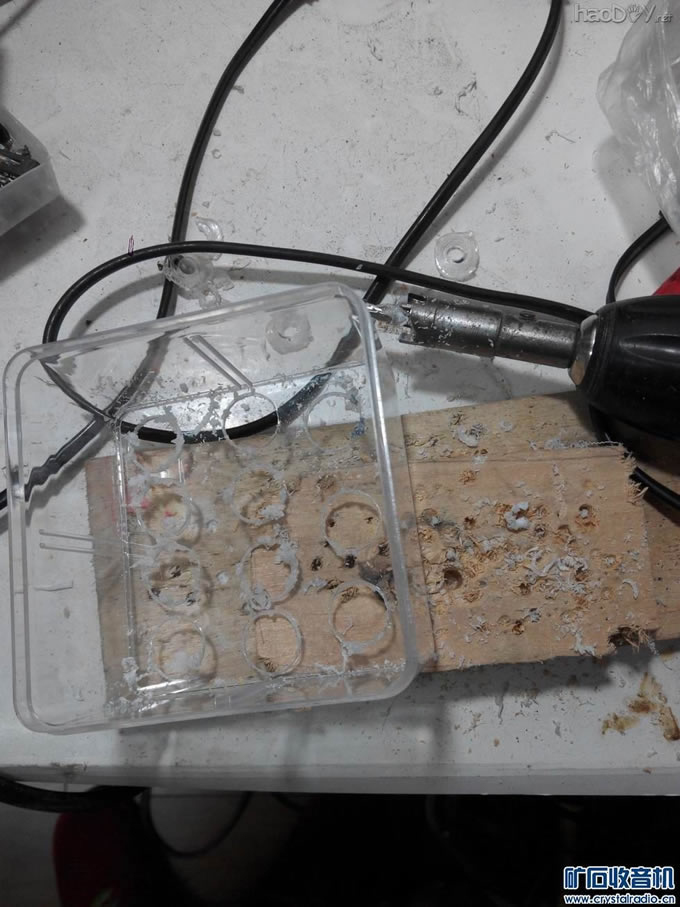

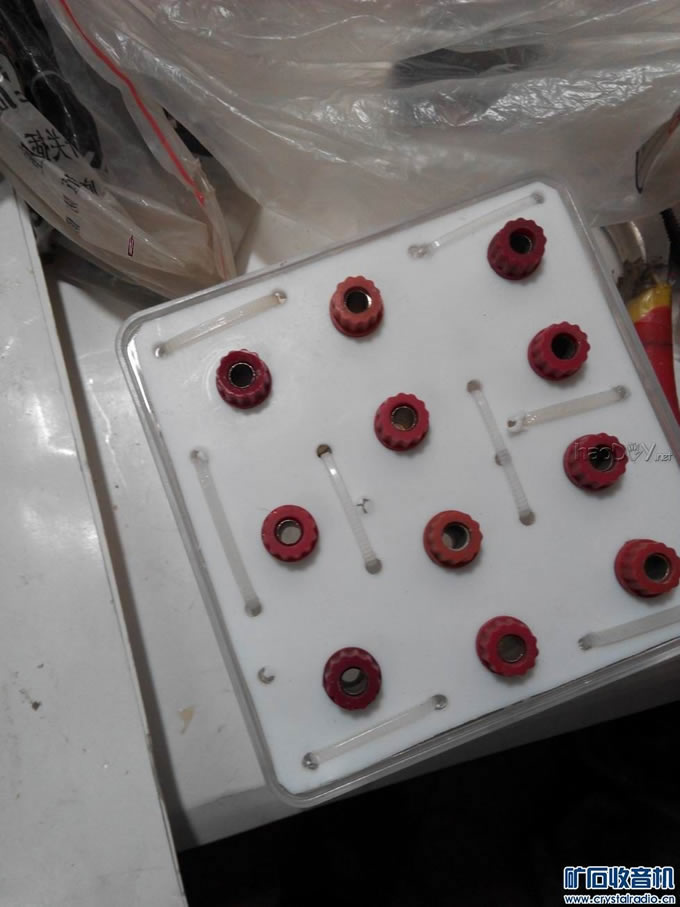

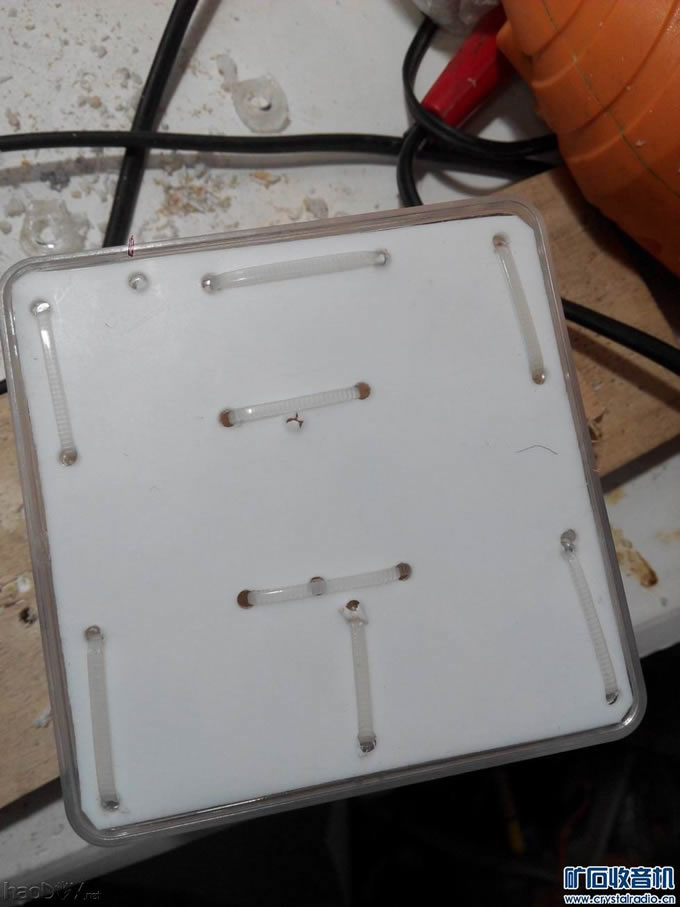

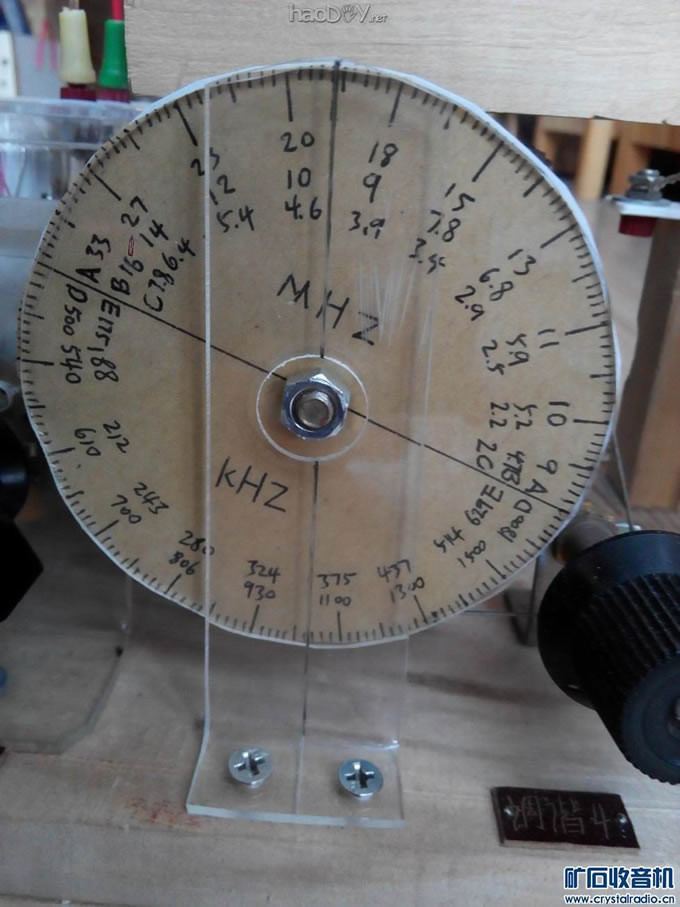

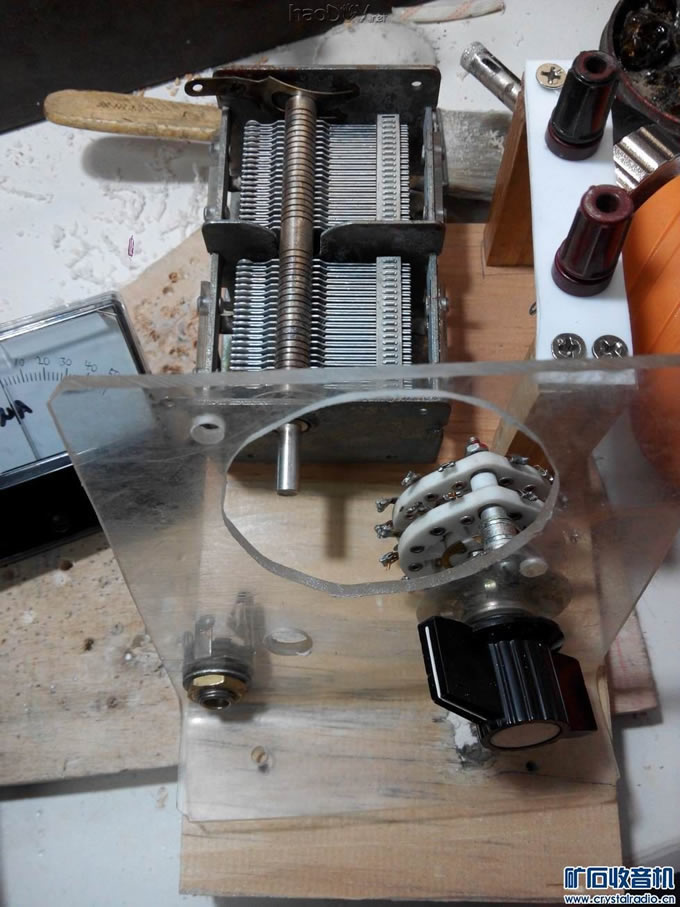

这台矿机可接收95KHZ--160MHZ频段的广播节目，分成九个波段来实现，分别是95--170KHZ, 175---629KHZ, 500---1800KHZ, 1.8--7.8MHZ, 4.7--16MHZ, 9--33MHZ, 36--70MHZ, 68--132MHZ, 98---160MHZ;检波是场管3DB；95KHZ--33MHZ线圈用R40C1磁环，用室外天地线；36MHZ--160MHZ用空心线圈，用拉杆天线；耳机737田，shh-1，sc2--300，都可以。 收听情况： 95KHZ--500KHZ没有收到电台，能收到一些干扰信号，我的天线不好，是楼房的金属落水管代替的，地线还可以；500---1800KHZ,收台很多，5MHZ-20MHZ收台也很多，88MHZ--108MHZ能收到几个台，36MHZ--160MHZ偶尔能收到159.125MHZ当地出租车对讲机信号；其它频段没有电台偶尔有一些干扰信号。 矿机全貌图；    电路图  矿机结构和具体组成部分； 36MHZ--160MHZ由3个独立的单元分段实现接收，36--70MHZ, 68--132MHZ, 98---160MHZ；天线根据实际收听分别接在相应的矿机上； 98---160MHZ；谐振线圈用长17cm直径3mm的镀银线绕2圈，电感0.1uh，天线用直径1mm的镀银线2根绞合绕1圈，反馈组用单根1mm镀银线绕2圈，配合蝶形空气可变5p--33p实现接收。 68--132MHZ, 谐振线圈用长27cm直径1mm的镀银线6根绞合绕3圈，电感0.15uh，天线用直径1mm的镀银线2根绞合绕1圈，反馈组用单根1mm镀银线绕2圈，配合蝶形空气可变5p--33p实现接收。 36--70MHZ,谐振线圈用长60cm直径1mm的镀银线6根绞合绕3圈，电感0.6uh，天线用直径1mm的镀银线2根绞合绕1圈，反馈组用单根1mm镀银线绕2圈，配合蝶形空气可变5p--33p实现接收。   95KHZ--33MHZ由5组r40c1磁环线圈ABCDE和一只34p--1700p的空气可变电容；配合一只磁轴镀金双联可变（单联10p--176p，并29p--690p），通过接插件转换相应线圈来实现接收的,分别如下：   A组 9--33MHZ,用单个r40c1磁环，谐振组用直径1mm的镀银线2根绞合绕4圈，电感0.7uh，天线组用单根1mm镀银线绕3圈。反馈组用单根1mm镀银线绕3圈。  B组4.7--16MHZ用2只r40c1磁环叠加，谐振组用直径1mm的镀银线2根绞合绕7圈，电感3.06uh，天线组用单根1mm镀银线绕3圈。反馈组用单根1mm镀银线绕3圈。  C组1.8--7.8MHZ,用2只r40c1磁环叠加，谐振组用直径1mm的镀银线2根绞合绕13圈，电感9.16uh，天线组用单根1mm镀银线绕3圈。反馈组用单根1mm镀银线绕3圈。  D组500---1800KHZ，用2只r40c1磁环叠加，谐振组用0.04x270丝包线绕53圈，电感150uh，天线组用单根1mm镀银线绕3圈。反馈组用单根1mm镀银线绕3圈。  E组175---629KHZ, 用3只r40c1磁环叠加，谐振组用0.04x60丝包线绕113圈，电感1.224mh，天线组用单根1mm镀银线绕6圈。反馈组用单根1mm镀银线绕3圈。  F组95--170KHZ, 由一只34p--1700p的空气可变电容和E组线圈组合，在磁轴镀金双联可变容量最大处690p配合下实现的，   接插件部分由香蕉插头座及亚克力盒子及聚四氟乙烯板组合而成的         天线和反馈选择开关，分别由3个档位选择，由2只瓷架镀银波段开关实现，  天线调节和音频选择部分，由一只34p--1700p的空气可变电容来担任天调的任务；由一只4档波段开关实现各组音频信号的转换，用一只5oua的双向电流表做输出指示；    用高频信号发生器校队频率及制作读盘     使用方法； 接上天地线，拉出拉杆天线，插好耳机，音频选择开关置于相应位置，36--70MHZ, 68--132MHZ, 98---160MHZ，天线根据实际收听分别接在相应的矿机上； 95--170KHZ, 175---629KHZ, 500---1800KHZ, 1.8--7.8MHZ, 4.7--16MHZ, 9--33MHZ接插入相应的磁环电感组ABCDE，根据实际接收信号强度，调节相应的天线及反馈选择开关和天调可变电容。  视频链接，录制时加了自制的放大器，要不耳机声音无法采集，当然电台信号都可以用耳机听到的。 (责任编辑：admin) |
