这个周末可算是有点时间了，赶快将整套的USI甲板通话终端大致拆解了一下，特此汇报：
这套终端是一位老师送给我的，全套终端做工极好！结构很合理看上去也很结实，且拆卸容易，便于维修，耳机戴起来也很舒适。整套通话终端是由两个耳机单元、一只咪头、咪头壳、配线盒以及耳机架组成。甲板耳机为了在无电源的情况下仍能正常通话，所以耳机和咪头都是灵敏度很高的舌簧结构，这副耳机和咪头的内部结构完全一样，只是外形不一样大，咪头的个头比耳机外形小一些，所以咪头的音膜比耳机的音膜也小一些，由于舌簧结构的电声转换的可逆性，故咪头做耳机使用其性能也是非常好的。
下面照片中就是这套甲板通话终端，只差一个原配的插头。
分解并测量一套USI甲板耳机

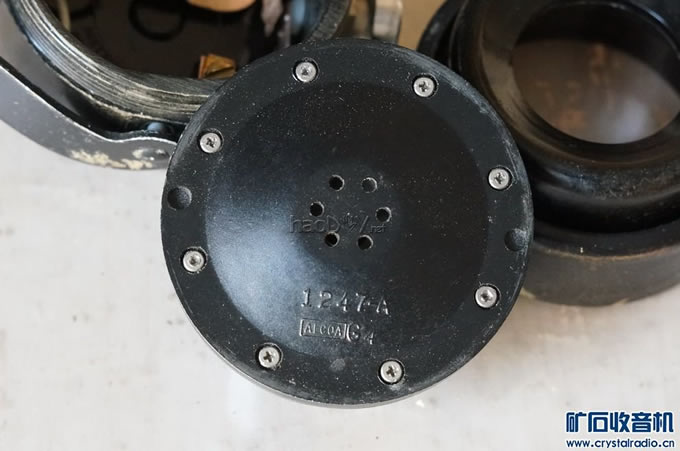

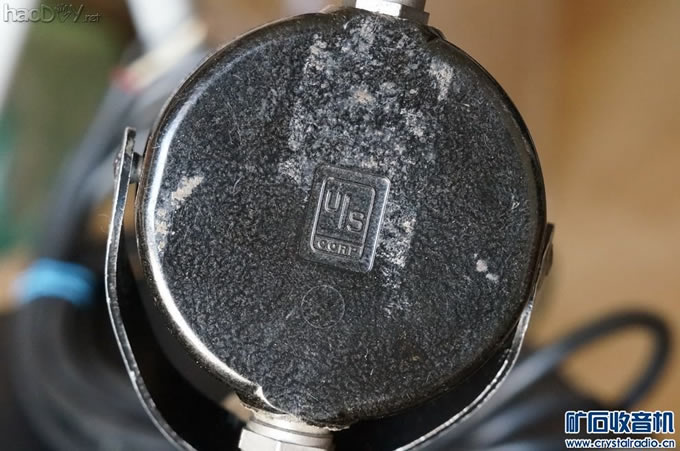

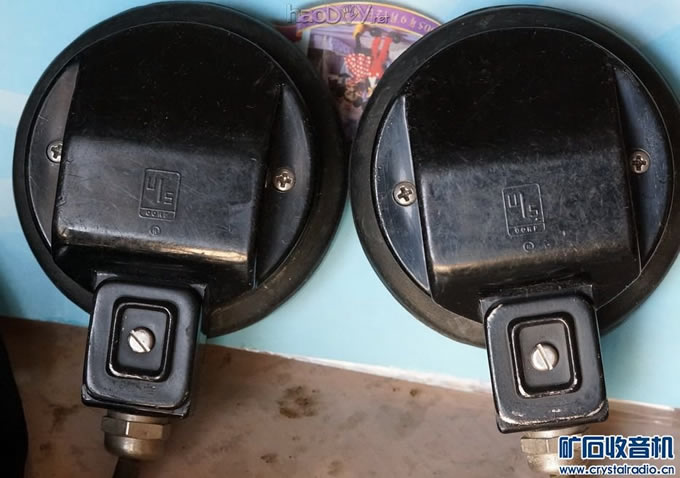

在耳机、咪头和接线盒的背面都有相同的商标图案：
分解并测量一套USI甲板耳机

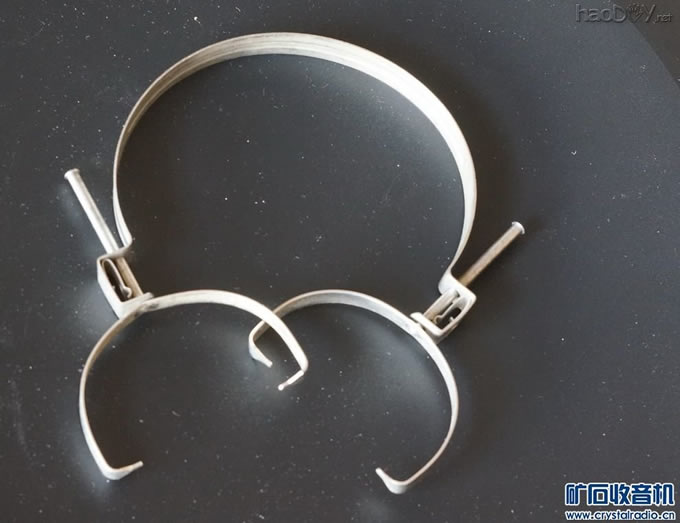

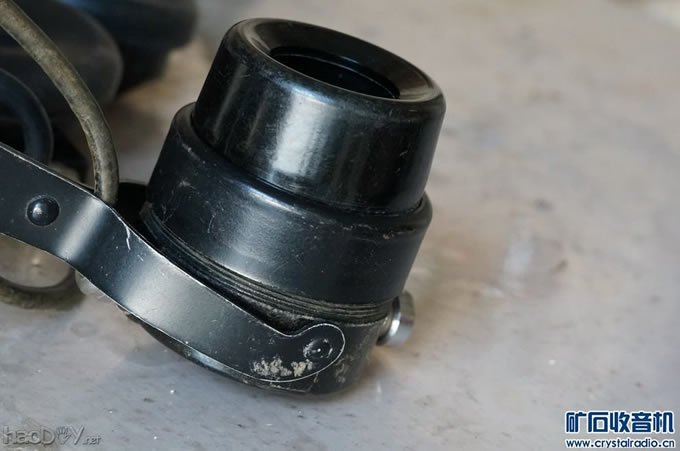

耳机架结构简单，轻巧且有效：
分解并测量一套USI甲板耳机

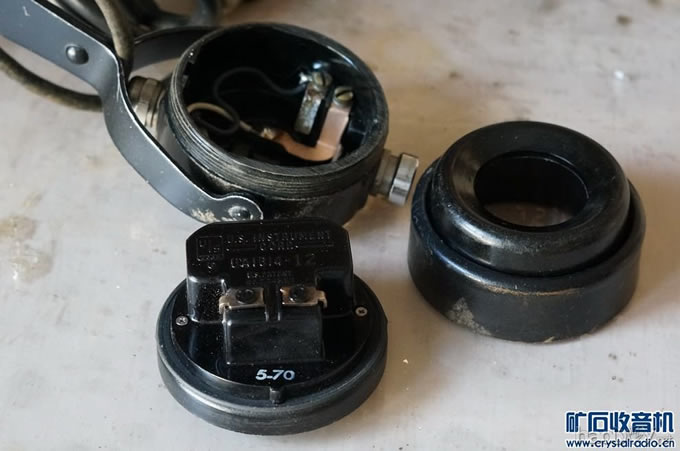

咪头很容易拆出壳体中拆出：
分解并测量一套USI甲板耳机

咪头壳子上有按钮开关，控制咪头的接入或断开：
分解并测量一套USI甲板耳机

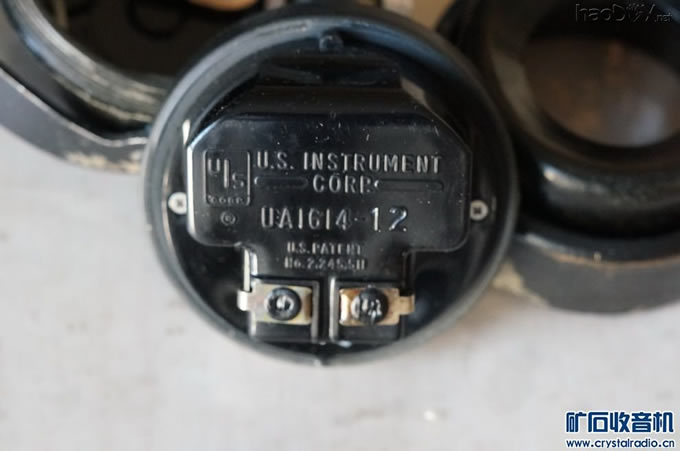

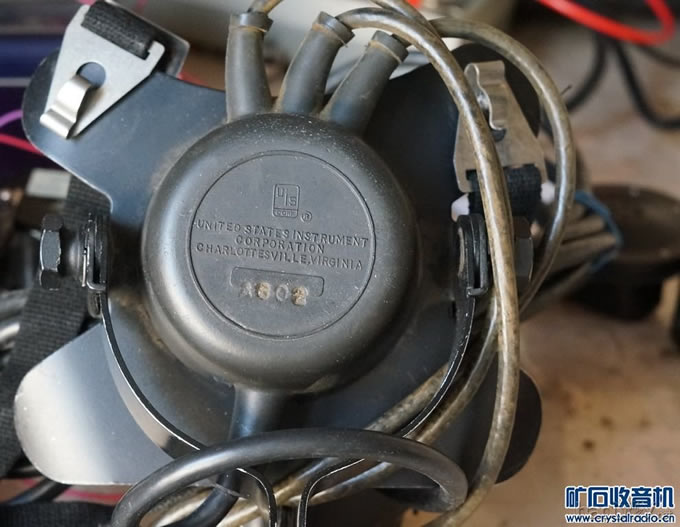

咪头背面有“1614”字样：
分解并测量一套USI甲板耳机

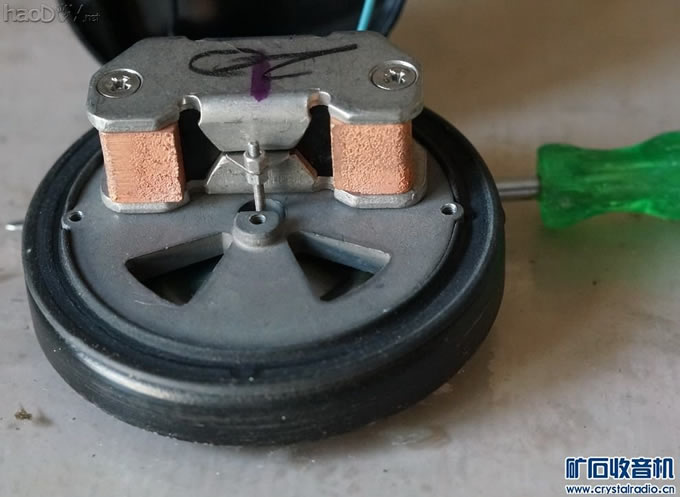

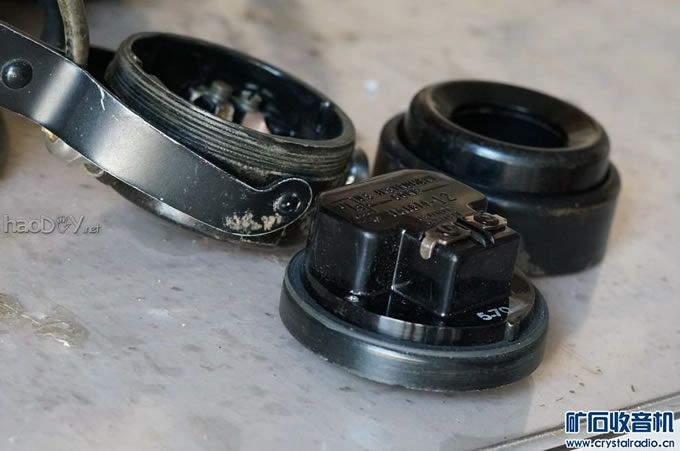

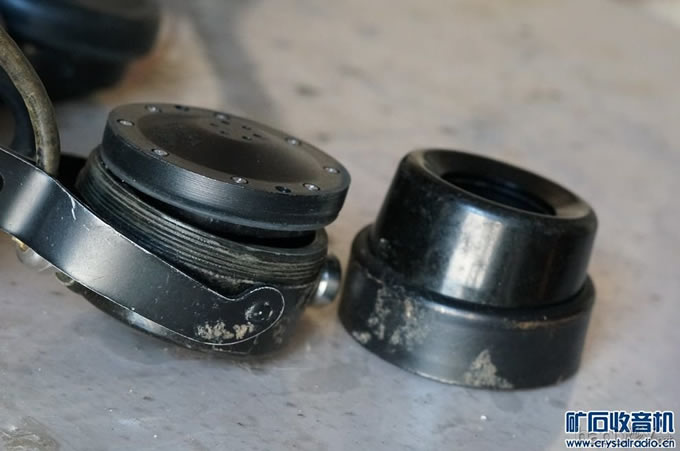

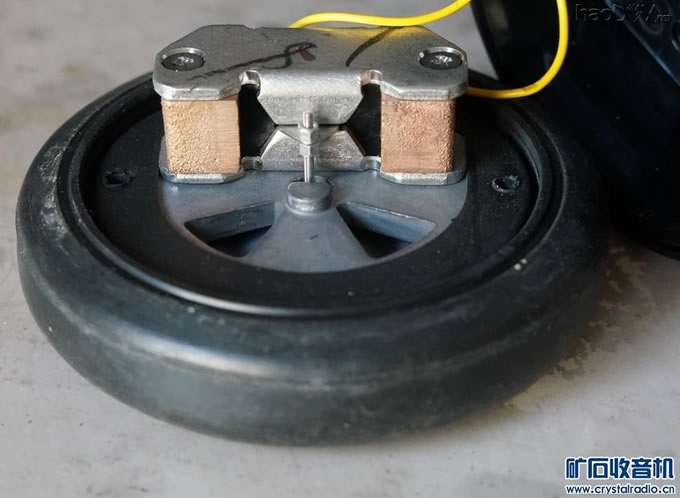

打开咪头和耳机可以看出，咪头和耳机的内部结构一模一样，只是咪头的直径小一点，所以咪头的音膜也小一些：
分解并测量一套USI甲板耳机

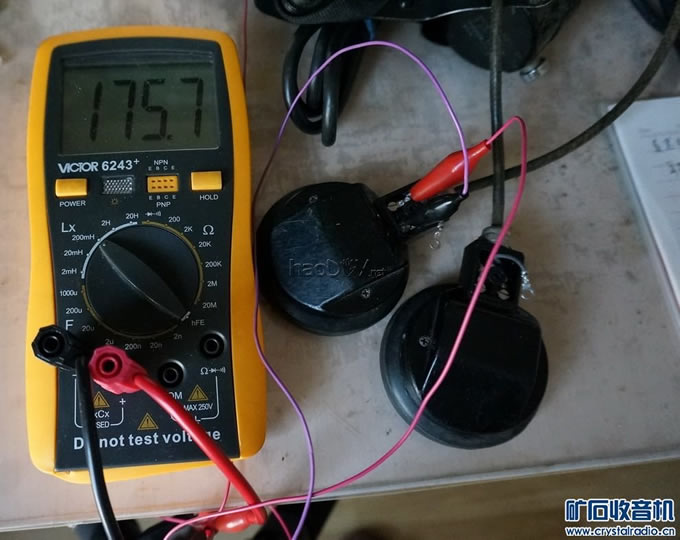

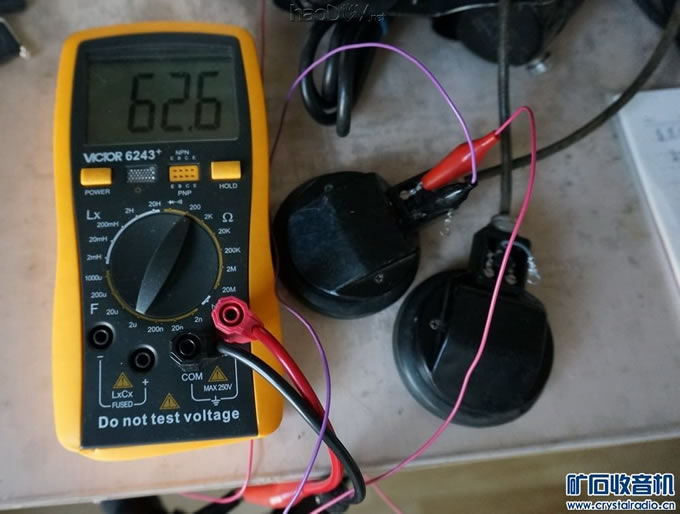

经测量两只耳机，一只直流电阻62.6欧，电感量是175.7mH：
分解并测量一套USI甲板耳机

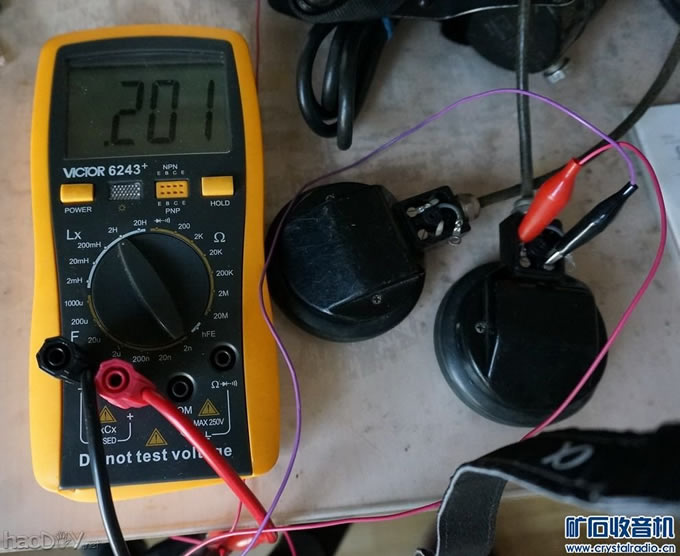

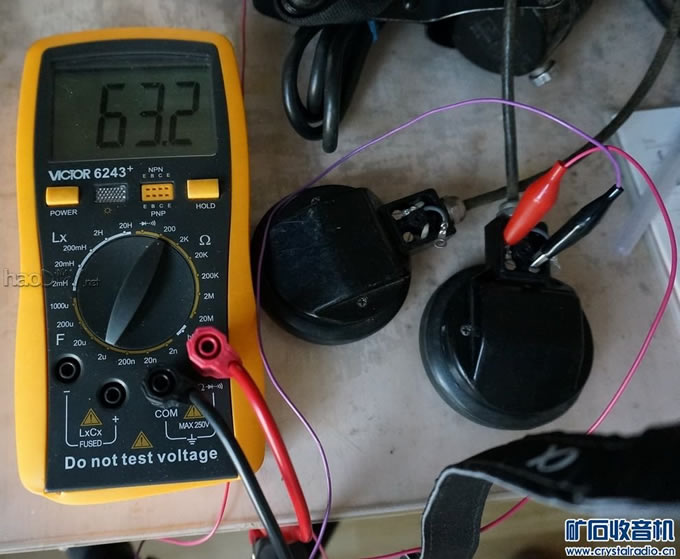

另一只直流电阻是63.2欧，电感量是201mH：
分解并测量一套USI甲板耳机

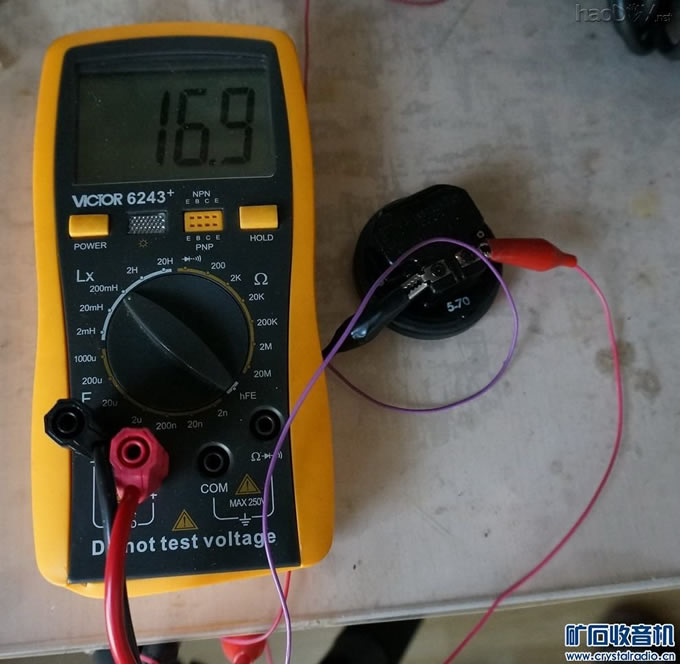

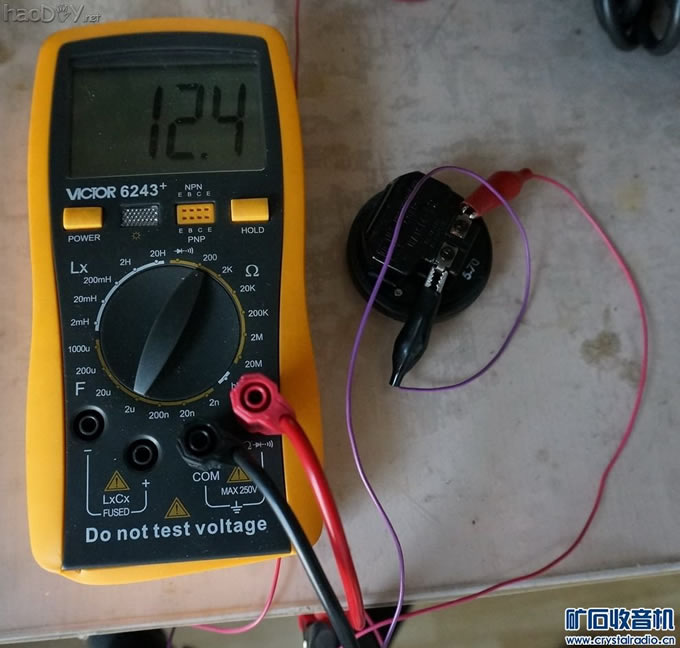

咪头的直流电阻是12.4欧，电感量是16.9mH：
分解并测量一套USI甲板耳机

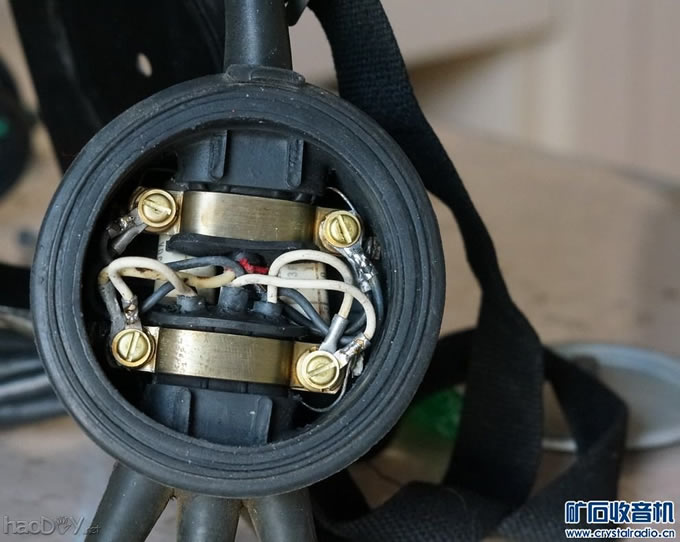

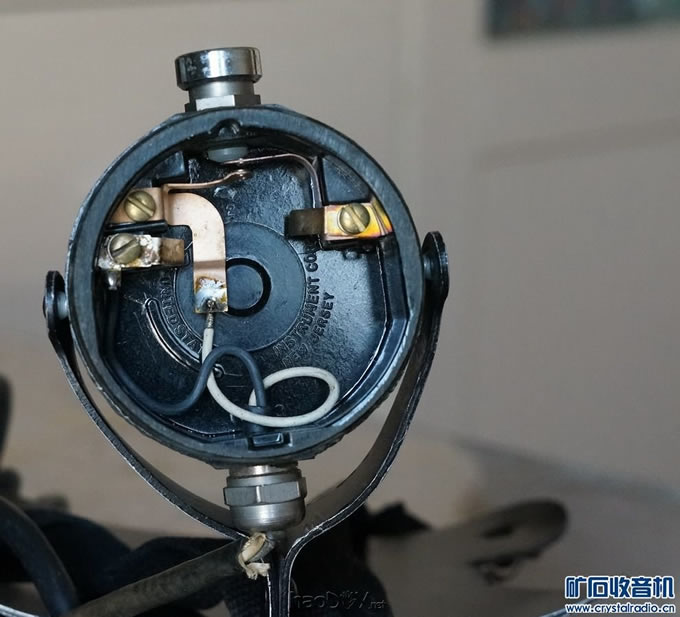

打开接线盒可看清耳机和咪头的接线关系，还有两只电容：
分解并测量一套USI甲板耳机

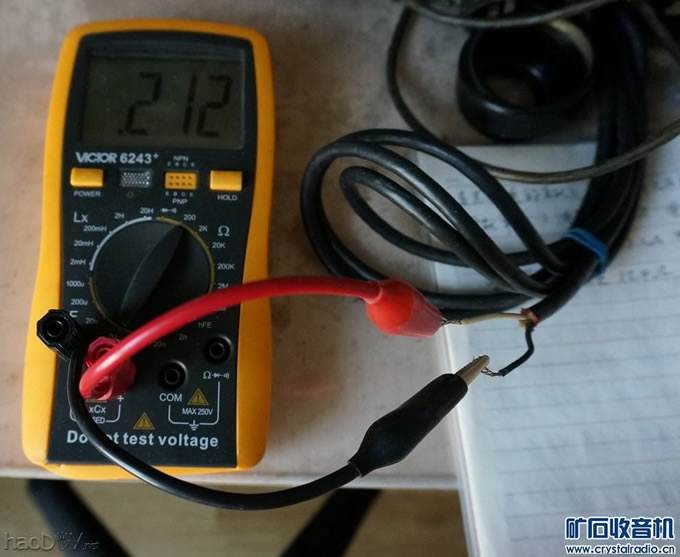

将耳机和咪头都断掉，通过接线测出两只电容并联值是0.212uF：
分解并测量一套USI甲板耳机

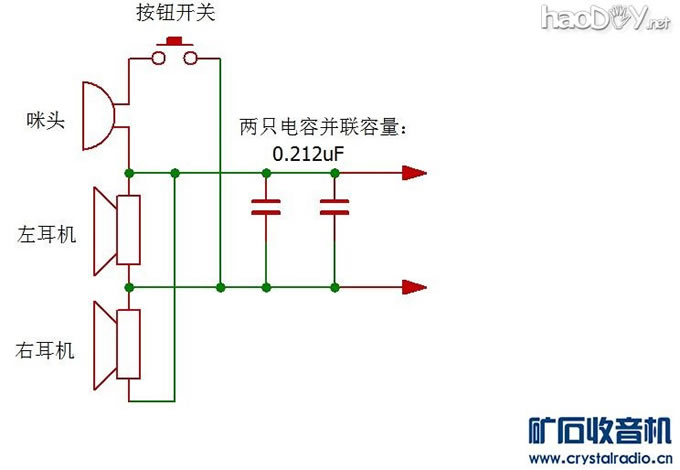

查清接线盒内的连线关系绘出电路图如下：
分解并测量一套USI甲板耳机

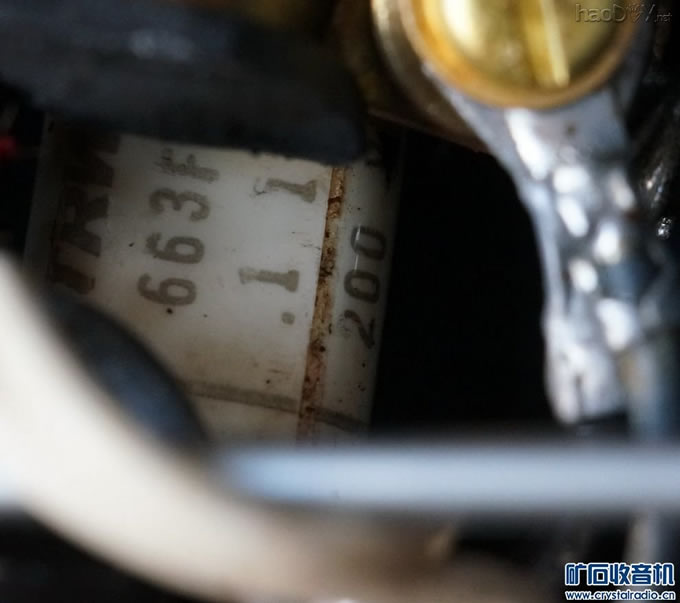

从图中可以看出：两只耳机和咪头是并联的，还并联了两只耐压200V的电容，电容上标有“663F”字样，实测两只电容并联后的容量是0.212uF，咪头上有开关控制咪头是否接入。
由于耳机与咪头是并联的，可以想象如果戴着耳机对米探头喊话时的侧音肯定很大，所谓侧音就是通话者对着耳机说话在耳机中听到自己说的话。侧音不能没有，如果一点侧音都没有，耳机里过于安静，通话者会有通话断了的感觉，但是侧音也不能大了，大侧音会使通话者感觉很不舒服，在电信行业中对这一现象俗称“咬耳朵”，严重时会使通话者怕自己说的话震耳而不敢大声说话。这两只电容并联后的容量高达0.212uF，对通话中的高音有较大的滤除作用，使通话中的高音成分大大减少，因此降低了声音的“嘹亮”感，但低音减少的不多，故感觉声音低沉，音量减小不多，可能由此降低了侧音的影响。

如有时间下一步打算用声级计实际比较这副耳机和咪头以及与其他型号结构耳机的灵敏度比较。
