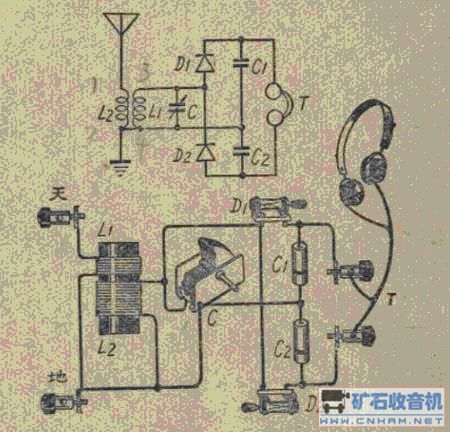

矿石收音机电路图及制法大全

时间:2013-05-03 08:59来源:www.crystalradio.cn 作者:空中相见 点击:
本附件收集了大量矿机电路图、制法及改进方法,专供各位无线电爱好者参考。其内容是我从网上收集然后整理出来,有错误之处,请见谅,或给予纠正。纠正后记住发给我哦!! 我 最近制作了一架矿石机,它的灵敏度与选择性均能令人满意,见图1 。我住在上海北站
本附件收集了大量矿机电路图、制法及改进方法,专供各位无线电爱好者参考。其内容是我从网上收集然后整理出来,有错误之处,请见谅,或给予纠正。纠正后记住发给我哦!!矿石收音机电路图及制法大全 矿石收音机电路图及制法大全

我 最近制作了一架矿石机,它的灵敏度与选择性均能令人满意,见图1 。我住在上海北站附
近,接上连引入线共约15 公尺的天线(水平部分约十公尺),地线接自来水管,上海市各电台均
可一一分清,声音宏亮。

矿石收音机电路图及制法大全

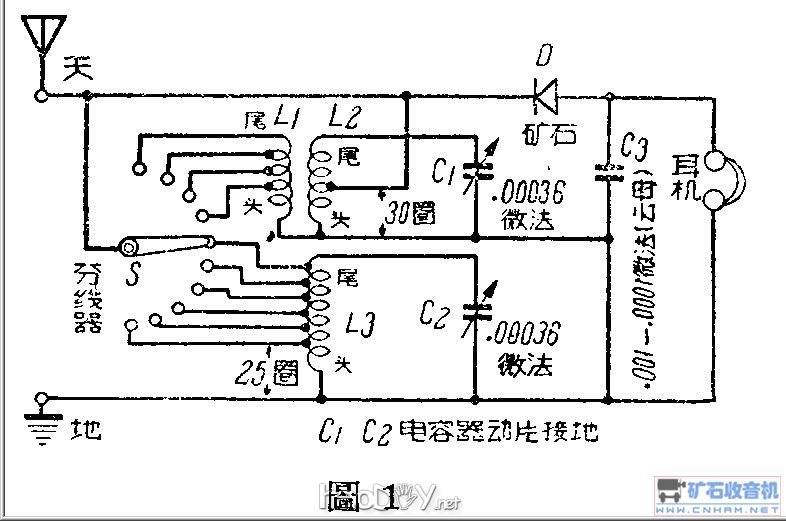

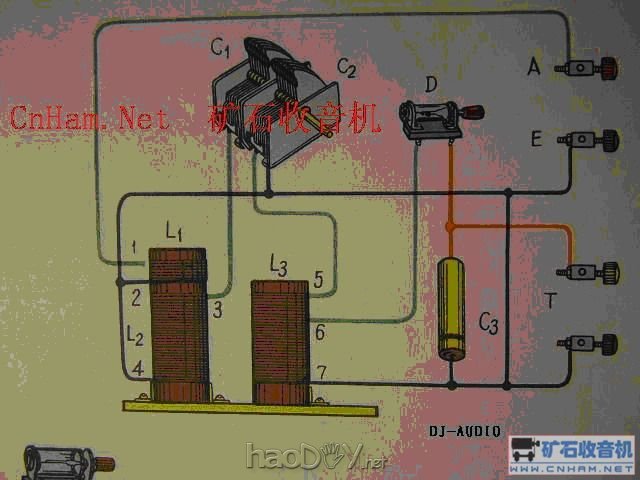

图1 虽有三个回路,其实它都是天线直接交连检波,所以灵敏度很高,又有三个调节回路,
所以选择性也很好。
线圈的绕制:L1 的直径是38 公厘,L2,L3 直径都是51 公厘。L2 用0.4 公厘漆包线密绕80 圈,
线头接C1 动片,尾接C1 定片,在30 圈处抽出一线头接到分线器的转片和天线接线柱及矿石的一
头相连。 L3 用0.4 公厘漆包线密绕90 圈,在第25 、35 、45 、55 、65 和75 圈上共抽取6 个头,L3 的
线头接C2 动片,尾接C2 定片,6 个抽头接到分线器上。 L1 用0.4 公厘漆包线密绕45 圈,在15 、25
和35 圈上抽3 个头,L1 线头与L2 线头相连,L1 线尾及三个抽头都接到分线器上去。L1 是放置在L2

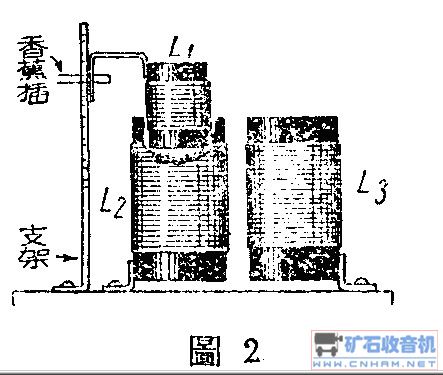

内,并且可以上下移动的,见图2 。L1 在L2 内移动的办法是在L1 的线圈管边上装一个T 形的铁皮
架,短的一头用螺丝吃紧在L1 线圈管边上,长的一头钻一小孔,小孔的大小能通过香蕉插头,
并可以紧密地和香蕉插头扣住。另外在L2 的旁边用半公厘厚12 公厘宽120 公厘长的铁皮,上面
每隔5 公厘钻一个孔,孔的大小与T 形架上的孔一样。变成如图2 的形状,用螺丝固定在底座上。
这就成了L1 可以在L2 内任意上下移动的支架了。使用时,调节L1 在L2 内的上下距离,到声音最响
而杂音最小之处,将L1 管上的T 形铁架的孔与L2 边上支架的孔对准后,用一枚香蕉插头插好。就
把L1 固定住了。


矿石收音机电路图及制法大全

装置时应注意各点:
    矿石收音机由于矿石本身无放大作用,故所用零件的好坏最足以影响到收音成绩,特别是
天线按装得要有足够的长度和高度,绝缘要优良,地线要埋得深,如接自来水管作地线,应用
地线夹夹牢水管,并焊接出引线,听筒要选上品,声音才够响亮,有时所用听筒欧数低,或发
音太尖,用了C3 后可以改善音色。C3 的容量,一般的从0.001 微法到0.0001 微法都可以,最好在
装置时试验决定,矿石用固定或活动的都可以,C1 和C2 必须用单独的两只单联,不能用双连代替。
接线应用较粗的漆线或用硬接线,接头都要焊牢焊好。
    全机装妥后即可接上天地线和听筒,先将分线器置第一位上,转劫C1 收到一电台,再转动C2
调节到既无杂音又有足够的音量。若有杂音,先转动分线器,然后再细心调节C1 和C2,便可得到

满意的分隔。


矿石收音机电路图及制法大全
矿石收音机电路图及制法大全  (责任编辑:admin)
