这台FM调频矿机是用真的矿石检波的，我这距发射台2公里左右，中间有建筑物，在小区3楼室内收听效果还不错；

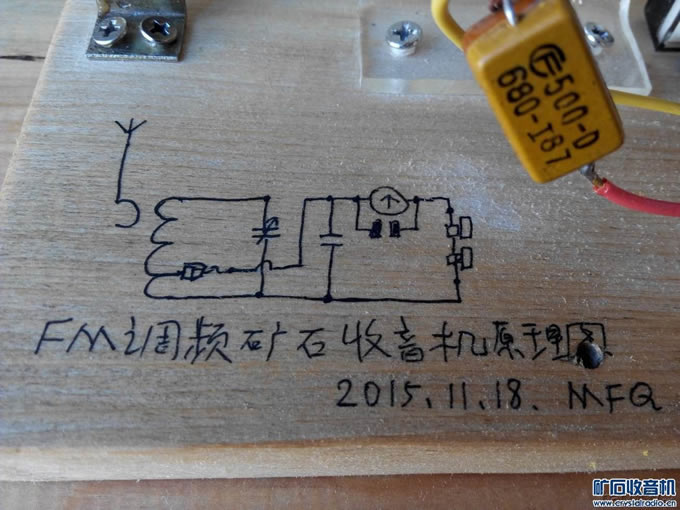

这是电路图

【参赛】FM调频”矿石“收音机

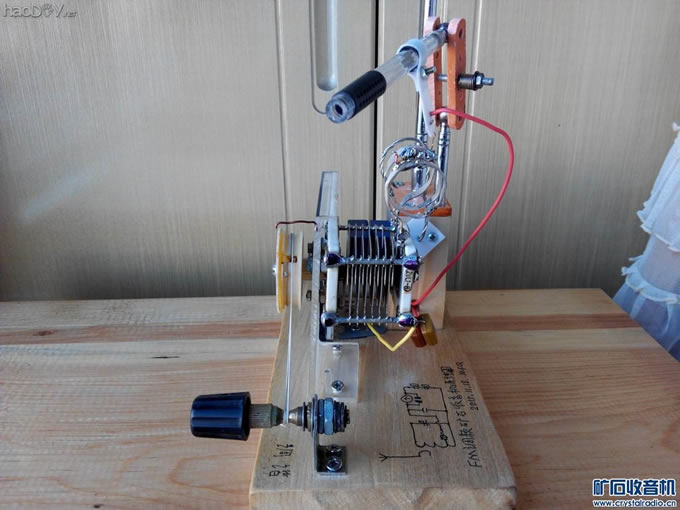

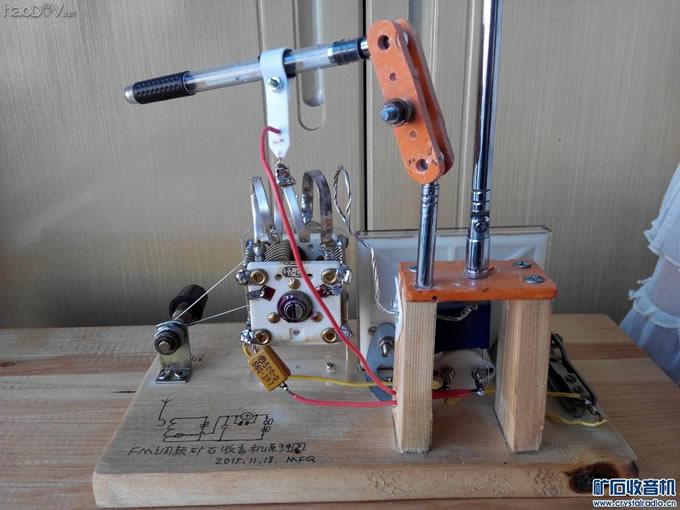

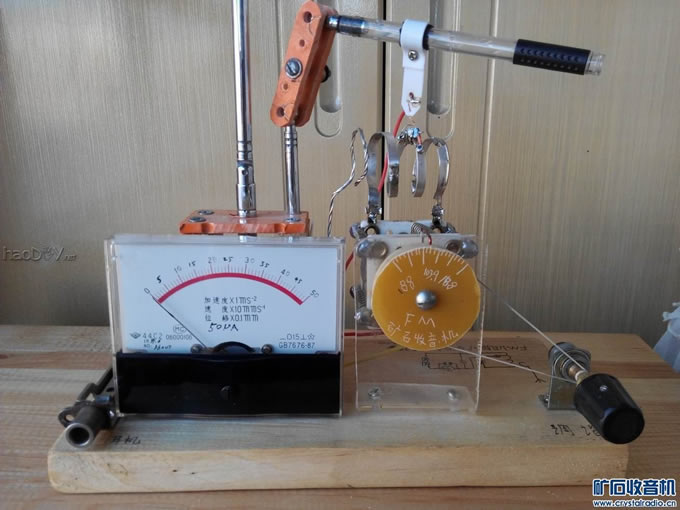

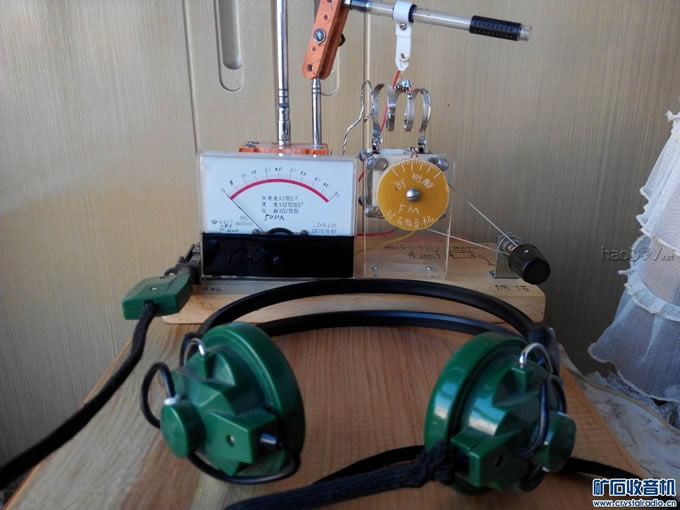

矿机图

矿机所用原件及参数：

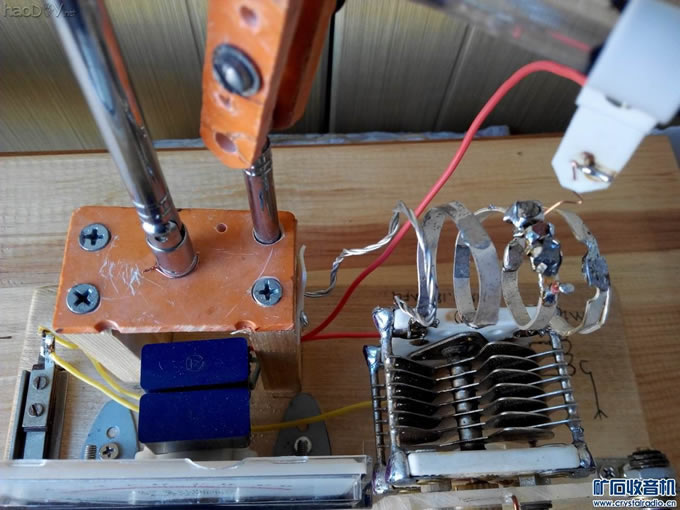

线圈是用长24cm宽4mm的镀银条绕3圈，电感0.12uh；可变是2p--15p碟型镀银宽片距可变；天线是1.2米拉杆；检波是红锌矿
（矿石是lq19512003老师所赠，在此感谢老师）方铅矿黄铜矿和2极管iss86；1500p和680p云母电容2只并联；50ua直流电流表；5uf电容；耳机是sc2-300舌璜耳机改绕的高阻，直流电阻1k；
【参赛】FM调频”矿石“收音机

矿机制作要点及注意事项：

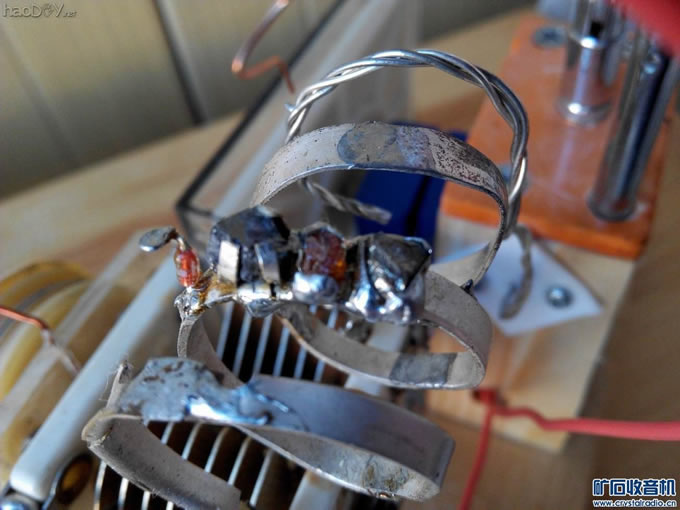

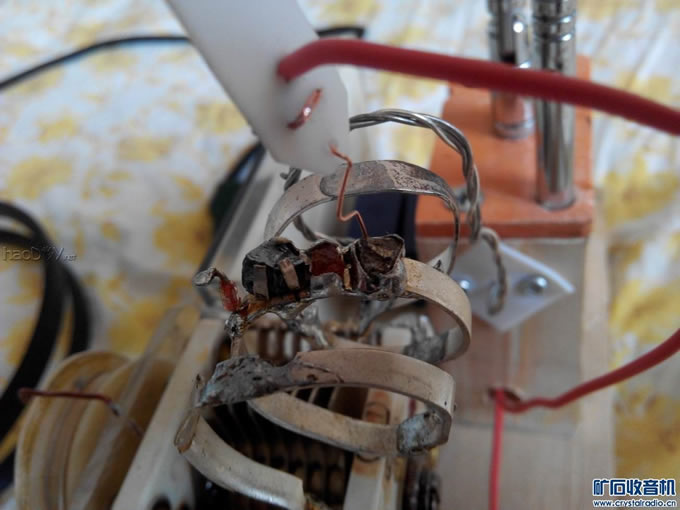

LC回路要用镀银线和镀银可变来制作才能提高Q值接收效果才会好；天线与LC谐振线圈耦合采用松耦合，这样可以减小天线对谐振回路的影响，这种耦合已经足够强了；要想用矿石检波FM信号，用传统的中短波的矿石架是不行的，因其引线太长了且还有弹簧状的触须，严重阻碍了高频信号的通过，我把矿石直接固定在线圈上，触针尽量短，支架用塑料和四氟乙烯板制作，连接线全部用镀银独股线且尽量短，以此减小高频信号的损失；

【参赛】FM调频”矿石“收音机

调试及收听：

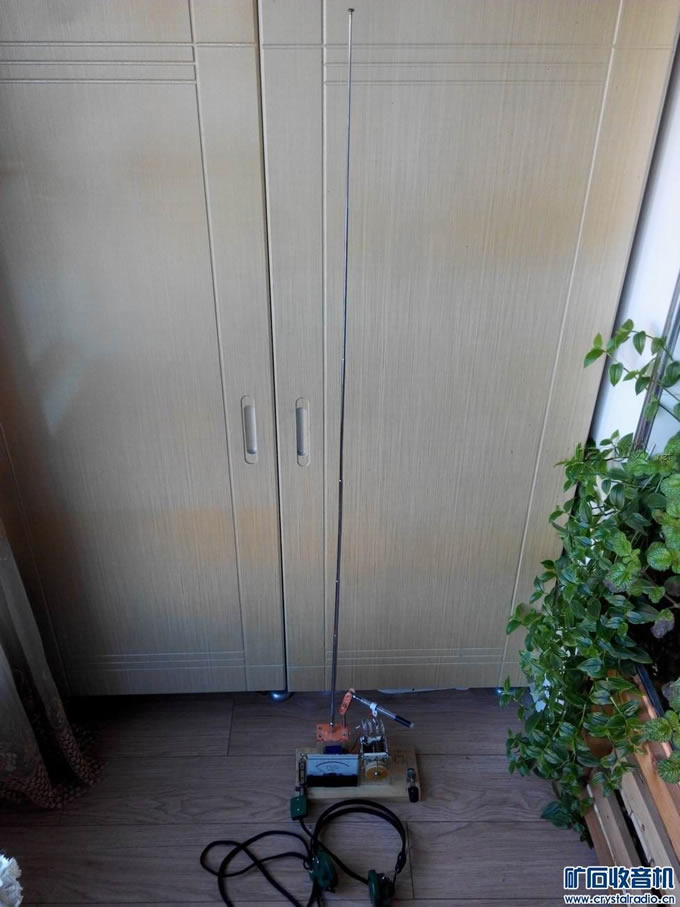

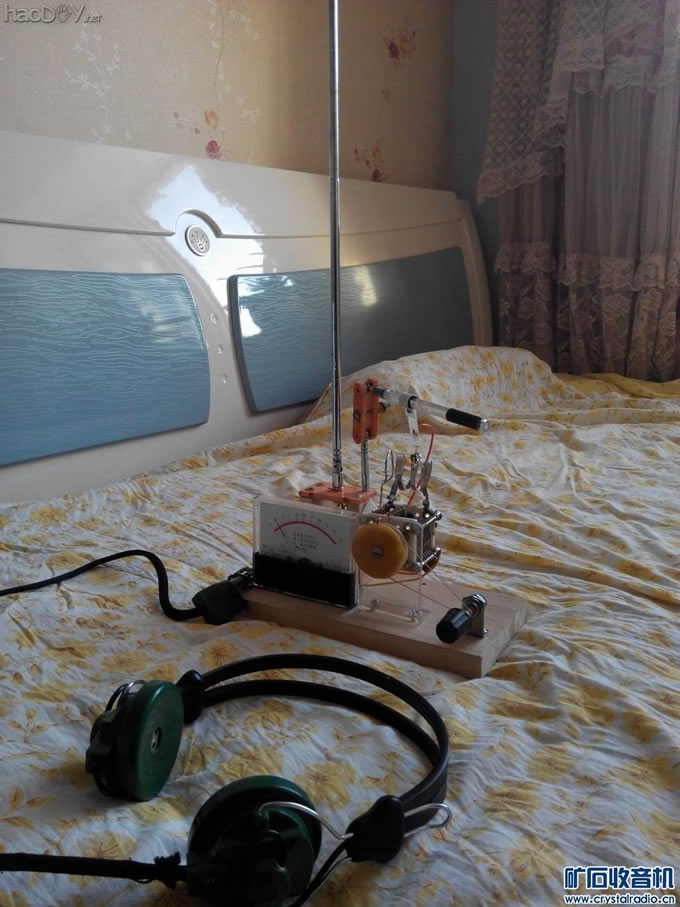

调线圈的长短及线圈的形状，来实现频率覆盖在88--108MHZ；调天线线圈和谐振线圈的距离远近，来实现灵敏度和选择性；调整拉杆天线的竖直及水平位置选择信号，因FM信号在室内强弱分布很不规律，对于某个电台信号也许室内某个角落信号最强，需移动矿机及天线的方位，寻找最佳接收地点及方式；

初次收听用2极管iss86找台，之后再用矿石来找灵敏点检波，红锌矿和黄铜矿检波效果很好，方铅矿效果很弱且检波电流方向和红锌矿及黄铜矿相反，试了石墨不可以检波；在我这 103.9MHZ信号最强，声音好听，效果自我感觉不错，寻找灵敏点很有意思；
我终于做成功一台用真正矿石检波的FM调频无电源收音机，很是兴奋和高兴，和坛友们分享，谢谢您的关注！！
