Q值超千的蛛网线圈

时间:2017-04-28 21:00来源:www.crystalradio.cn 作者:hhyy99 点击: 次
本帖最后由 hhyy99 于 2014-3-31 15:29 编辑 骨架用PP菜板， 成品 用0.04x660里兹线绕40匝,电感量251uH，700KHz时Q1131。 现在已有千q线圈：一、+1-1花蓝 二、+1-2花蓝 三、桶型 四、磁棒 五、磁环 六、蛛网
本帖最后由 hhyy99 于 2014-3-31 15:29 编辑

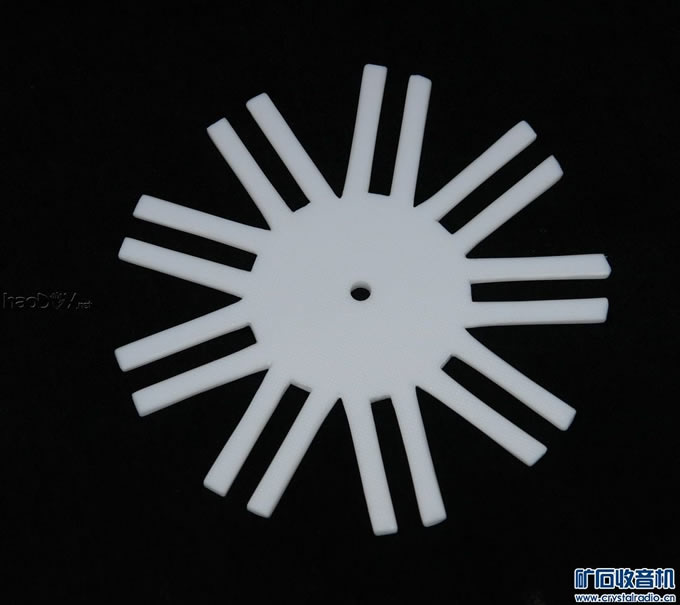

骨架用PP菜板，



Q值超千的蛛网线圈

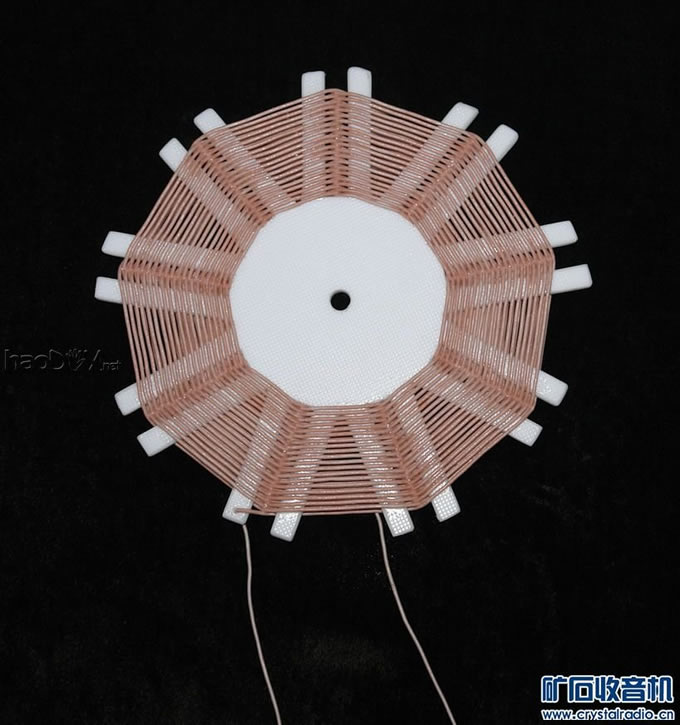

成品



Q值超千的蛛网线圈

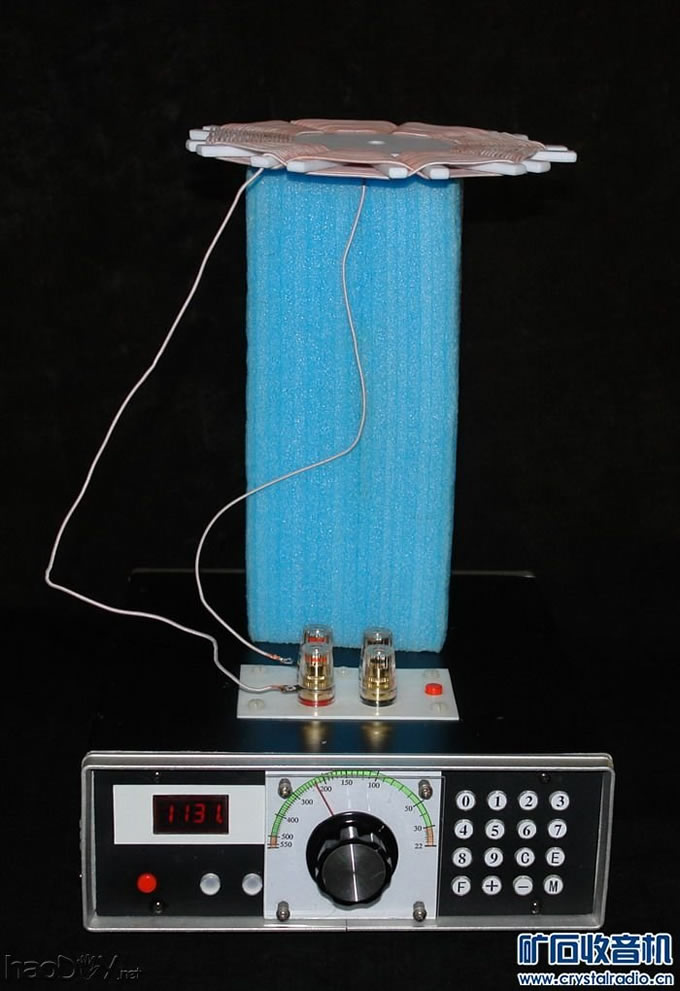

用0.04x660里兹线绕40匝,电感量251uH，700KHz时Q1131。



Q值超千的蛛网线圈

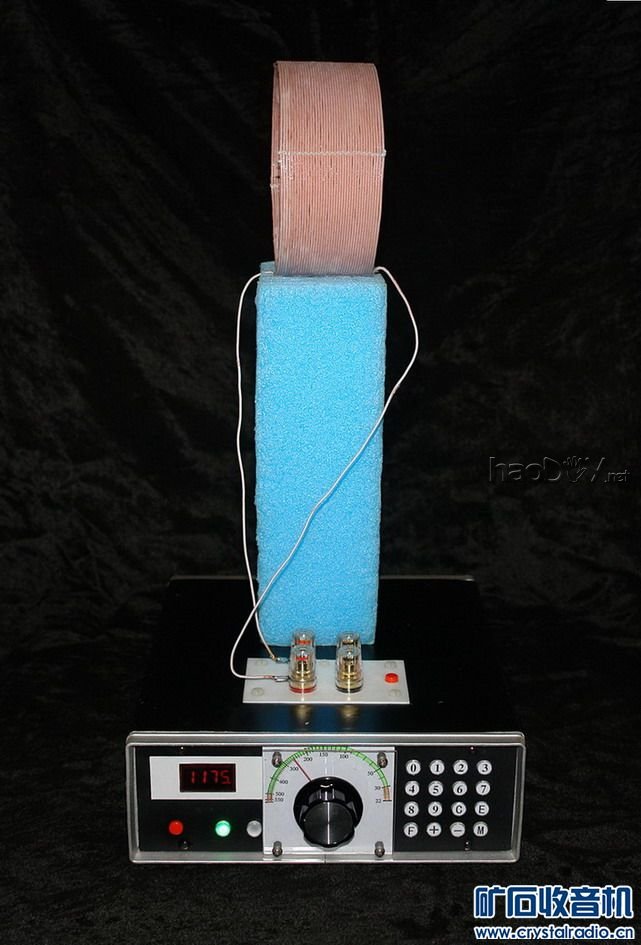

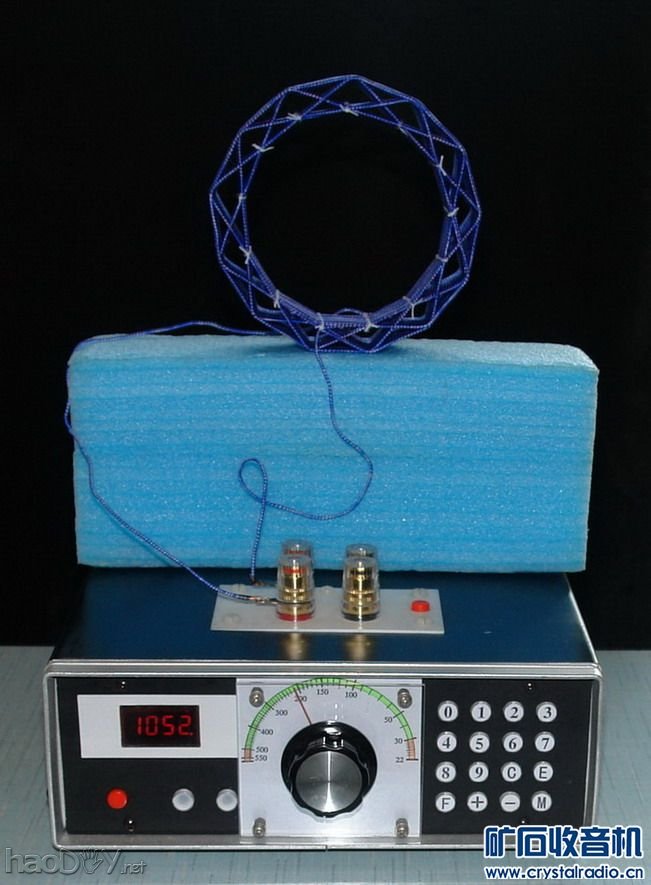

现在已有千q线圈：一、+1-1花蓝

Q值超千的蛛网线圈

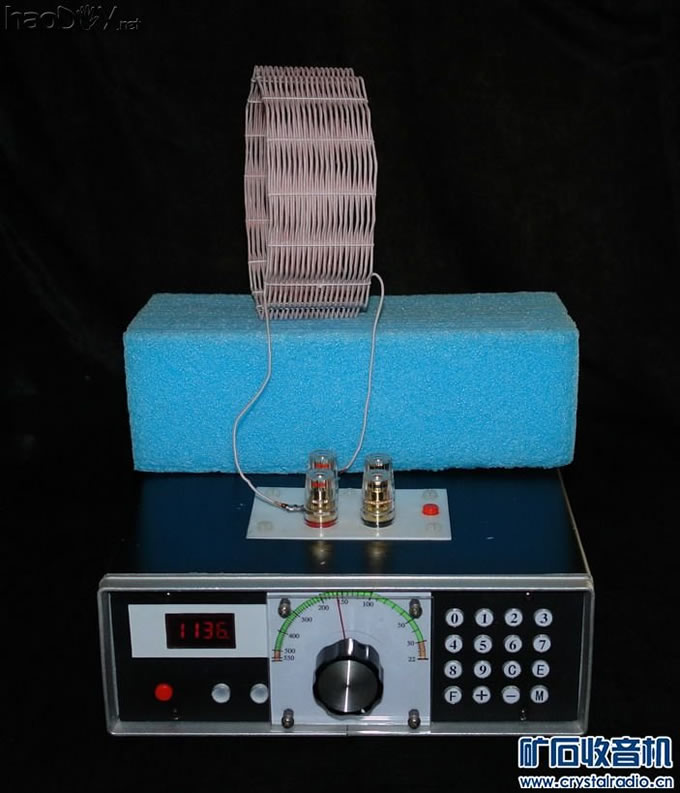

二、+1-2花蓝

Q值超千的蛛网线圈

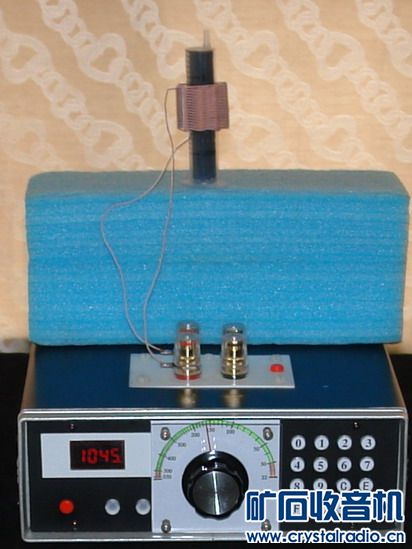

三、桶型

Q值超千的蛛网线圈

四、磁棒


Q值超千的蛛网线圈

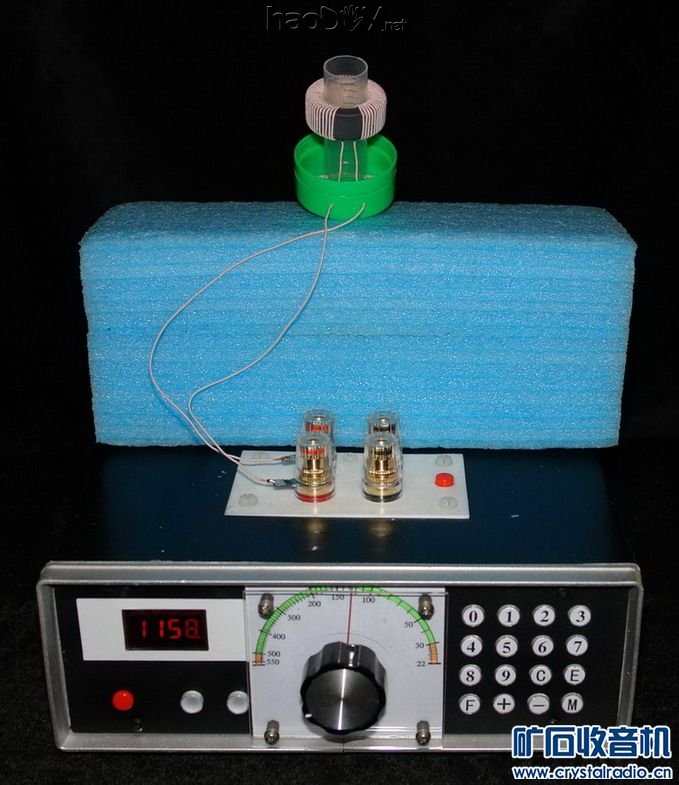

五、磁环

Q值超千的蛛网线圈

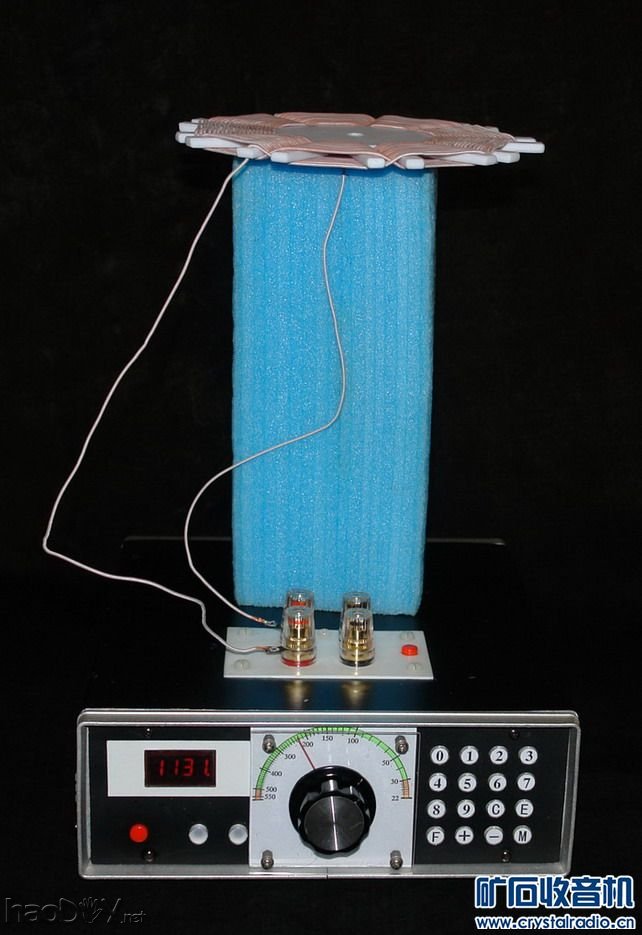

六、蛛网

Q值超千的蛛网线圈
