中波矿石收音机

时间:2017-04-28 21:09来源:www.crystalradio.cn 作者:爱鼓捣无线电 点击:

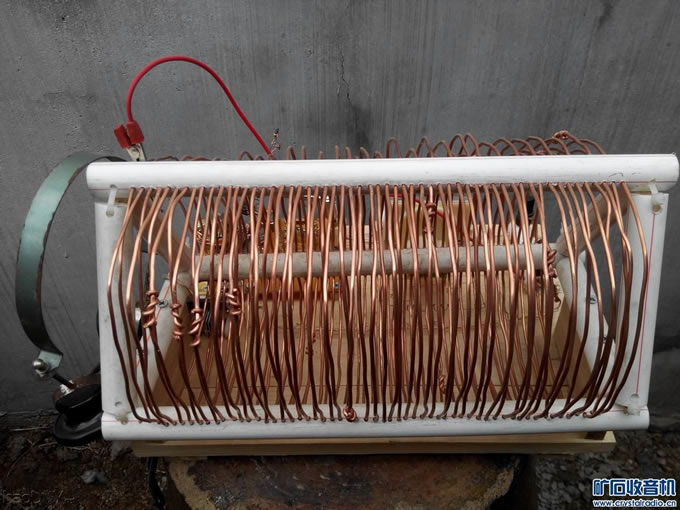

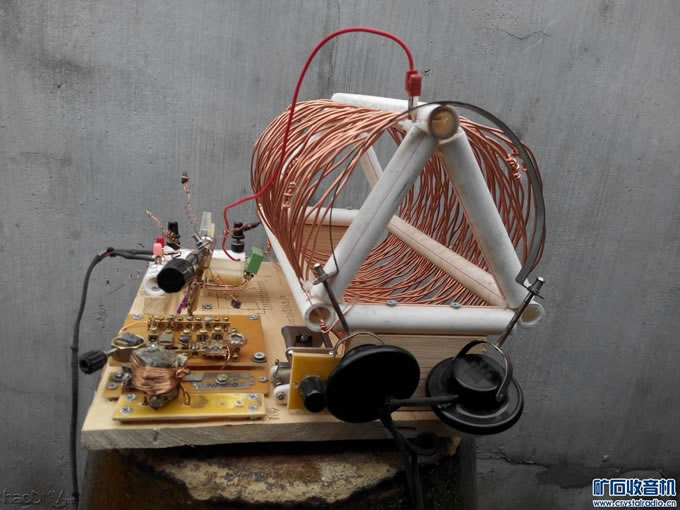

线圈是用4平方铜线若干段接起绕的,线圈直径20cm长280cm56匝,Q值500以上,电感262UH;检波用多种2极管和多种矿石,触针也有多种,耳机是老耳机,在我这收台不错,矿石检波很好玩 电路图,(本不想加可变,可实际试机低端收不到,只好加了一个50p的小可变,
线圈是用4平方铜线若干段接起绕的,线圈直径20cm长280cm56匝,Q值500以上,电感262UH;检波用多种2极管和多种矿石,触针也有多种,耳机是老耳机,在我这收台不错,矿石检波很好玩中波矿石收音机

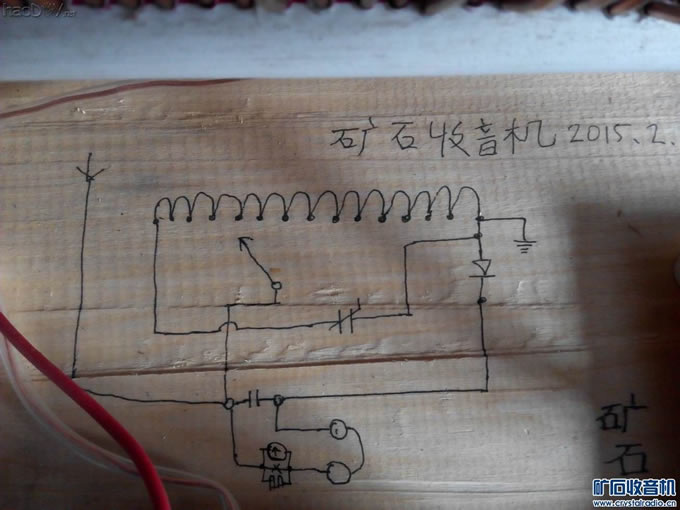

电路图,(本不想加可变,可实际试机低端收不到,只好加了一个50p的小可变,)
中波矿石收音机

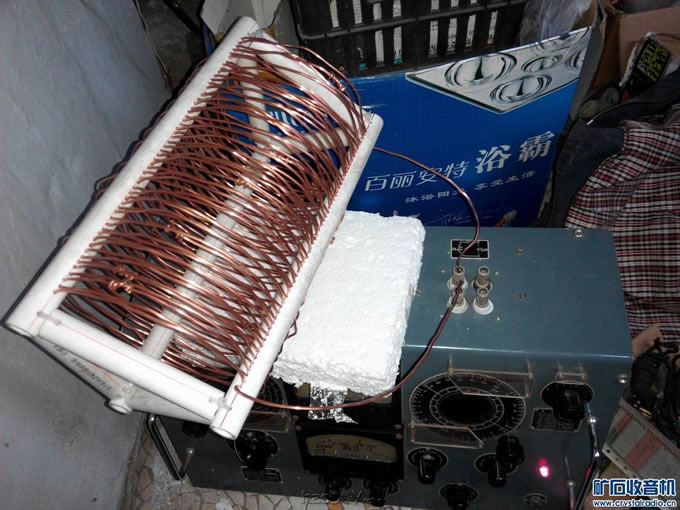

Q值 中波段500以上
中波矿石收音机

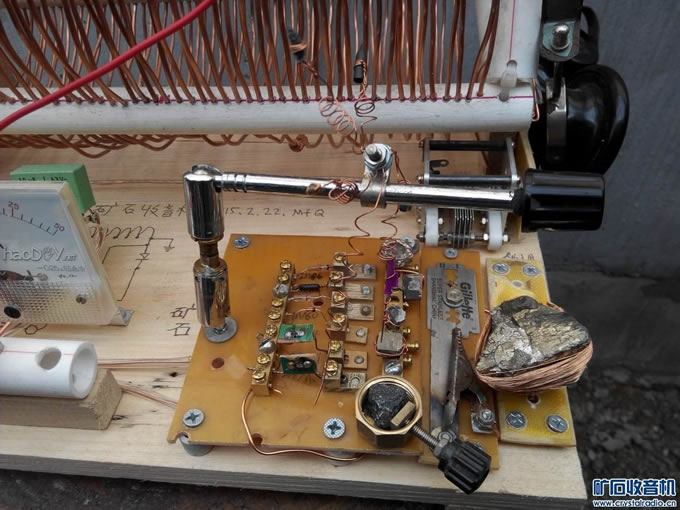

2极管2AP9 ISS86 1N60 BAT85 1N34 2820 等;矿石 方铅矿 黄铜管 黑铁矿 还有 刀片 锯条 可控硅 场管 等;触针 铜丝 输液器针头 电池碳棒  方铅矿 黑铁矿 黄铜矿等;
中波矿石收音机

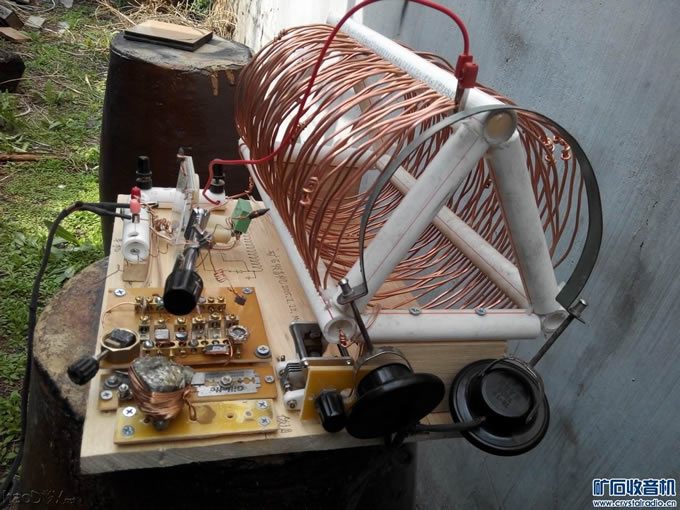

矿机
中波矿石收音机
中波矿石收音机
中波矿石收音机
中波矿石收音机
中波矿石收音机
中波矿石收音机
