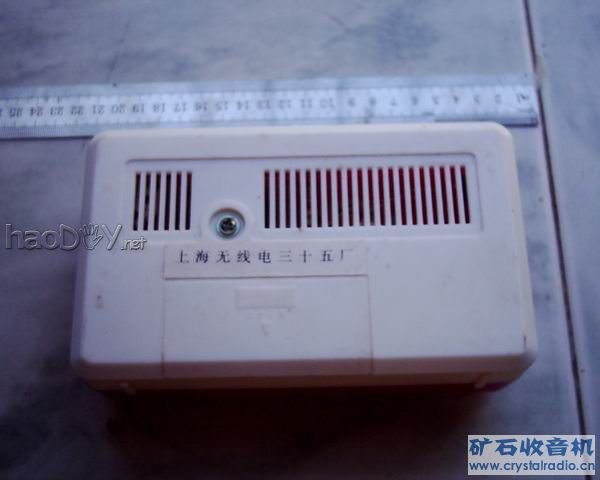

携带式无外接天地线的110800机

时间:2017-04-27 22:40来源:www.crystalradio.cn 作者:L.D.XIONG 点击: 次
插耳机，采用损耗较低的进口365PF密封可变电容，由于体积小，线圈设计必须合理才能达到不用外接天地线的目的，线圈骨架采用聚丙烯60ML针筒，此骨架易找且介损小，用双条0.05X60股线间绕50T，次级用镀银线绕7T，绕好后用聚四氟乙烯生料带包住，加入三条10X140

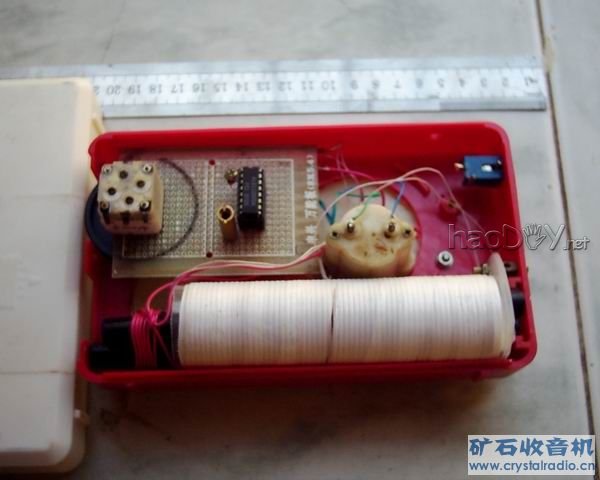

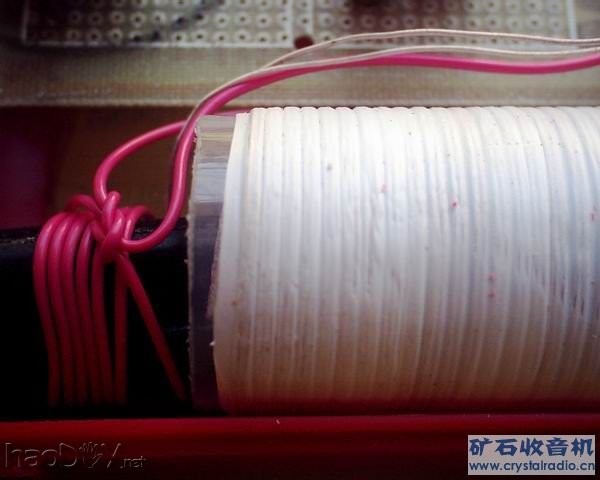

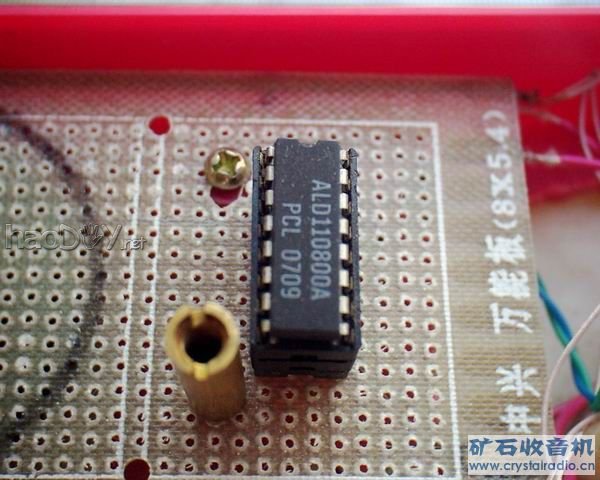

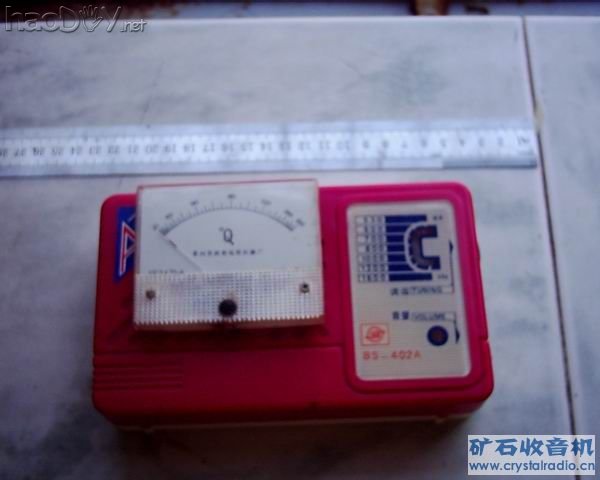

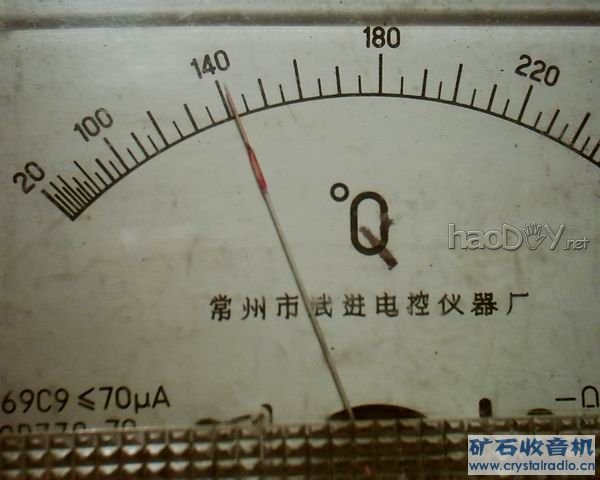

插耳机，采用损耗较低的进口365PF密封可变电容，由于体积小，线圈设计必须合理才能达到不用外接天地线的目的，线圈骨架采用聚丙烯60ML针筒，此骨架易找且介损小，用双条0.05X60股线间绕50T，次级用镀银线绕7T，绕好后用聚四氟乙烯生料带包住，加入三条10X140MM的中波磁棒，790K测Q=420，如加三条低损耗磁棒，Q=980。线路是一般110800机线路，在四周高楼的二楼接收电流20μA，用改装舌簧耳机音量较大。
聚丙烯, 聚四氟乙烯





携带式无外接天地线的110800机





携带式无外接天地线的110800机





携带式无外接天地线的110800机





携带式无外接天地线的110800机





携带式无外接天地线的110800机





携带式无外接天地线的110800机
