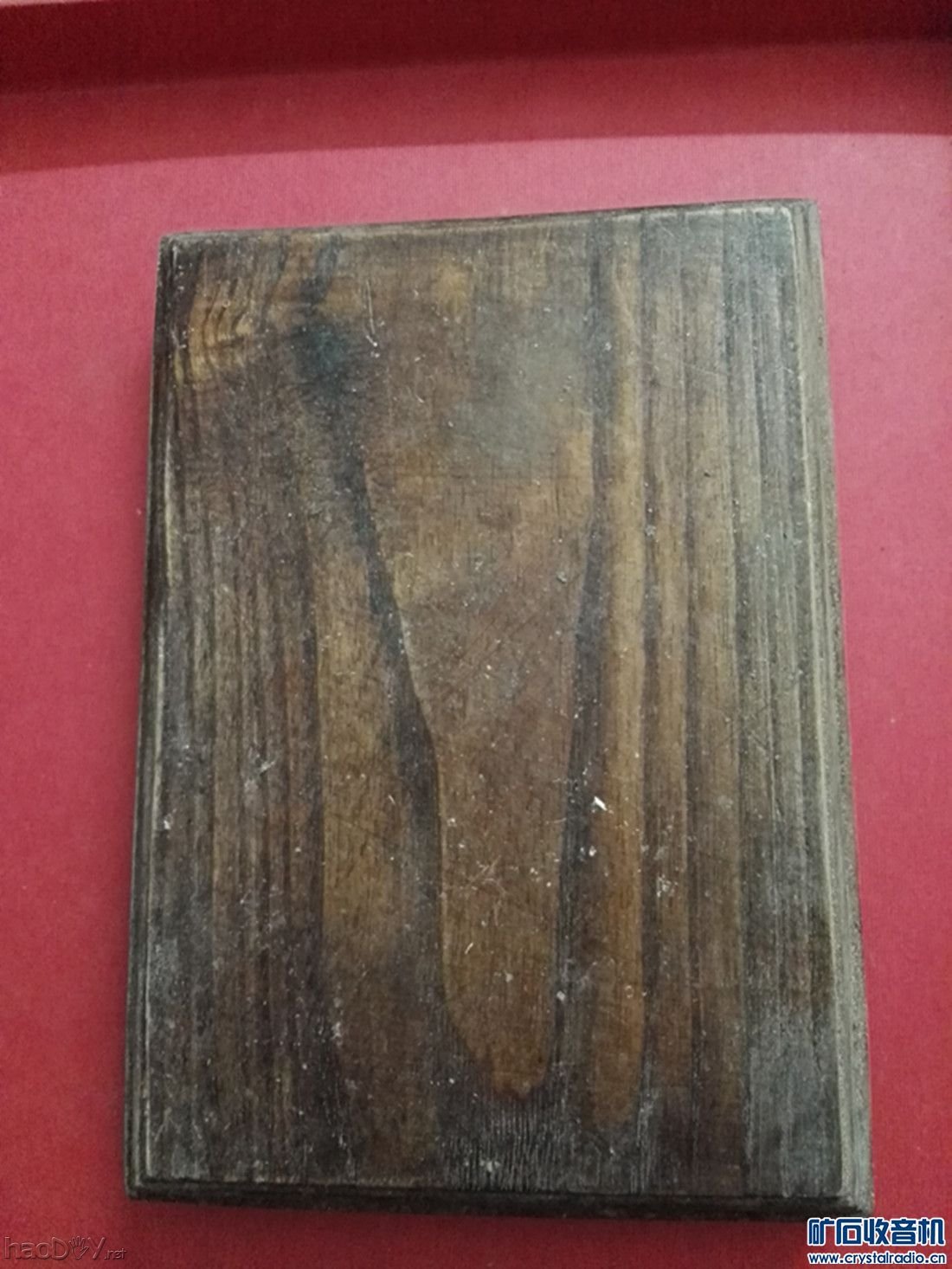

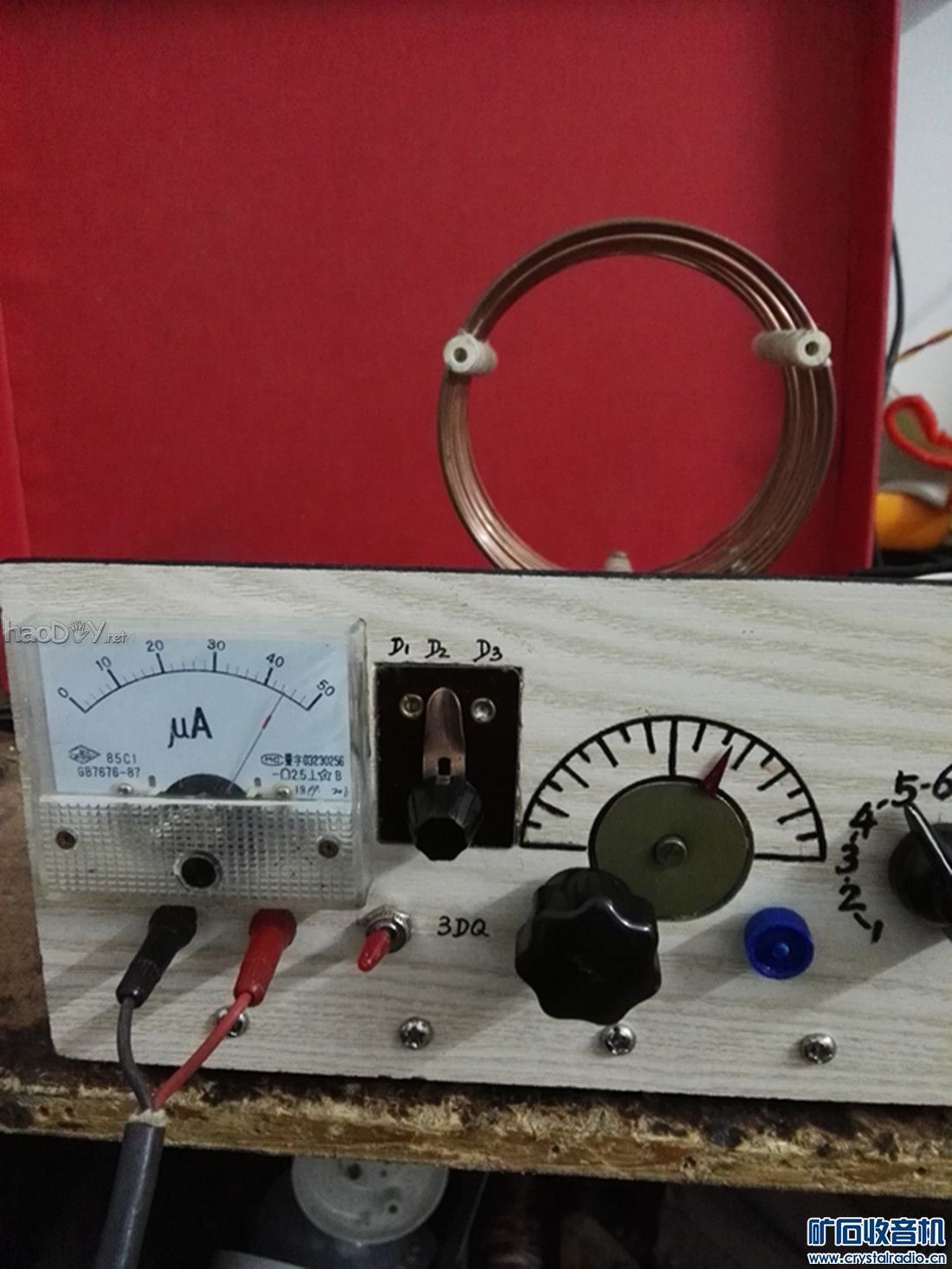

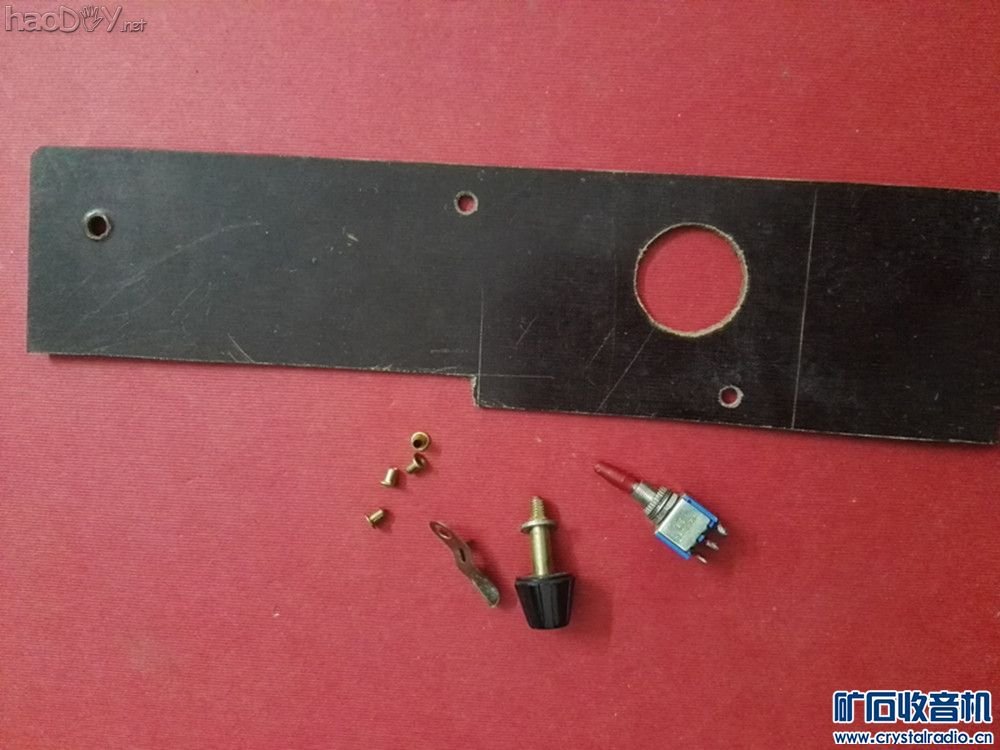

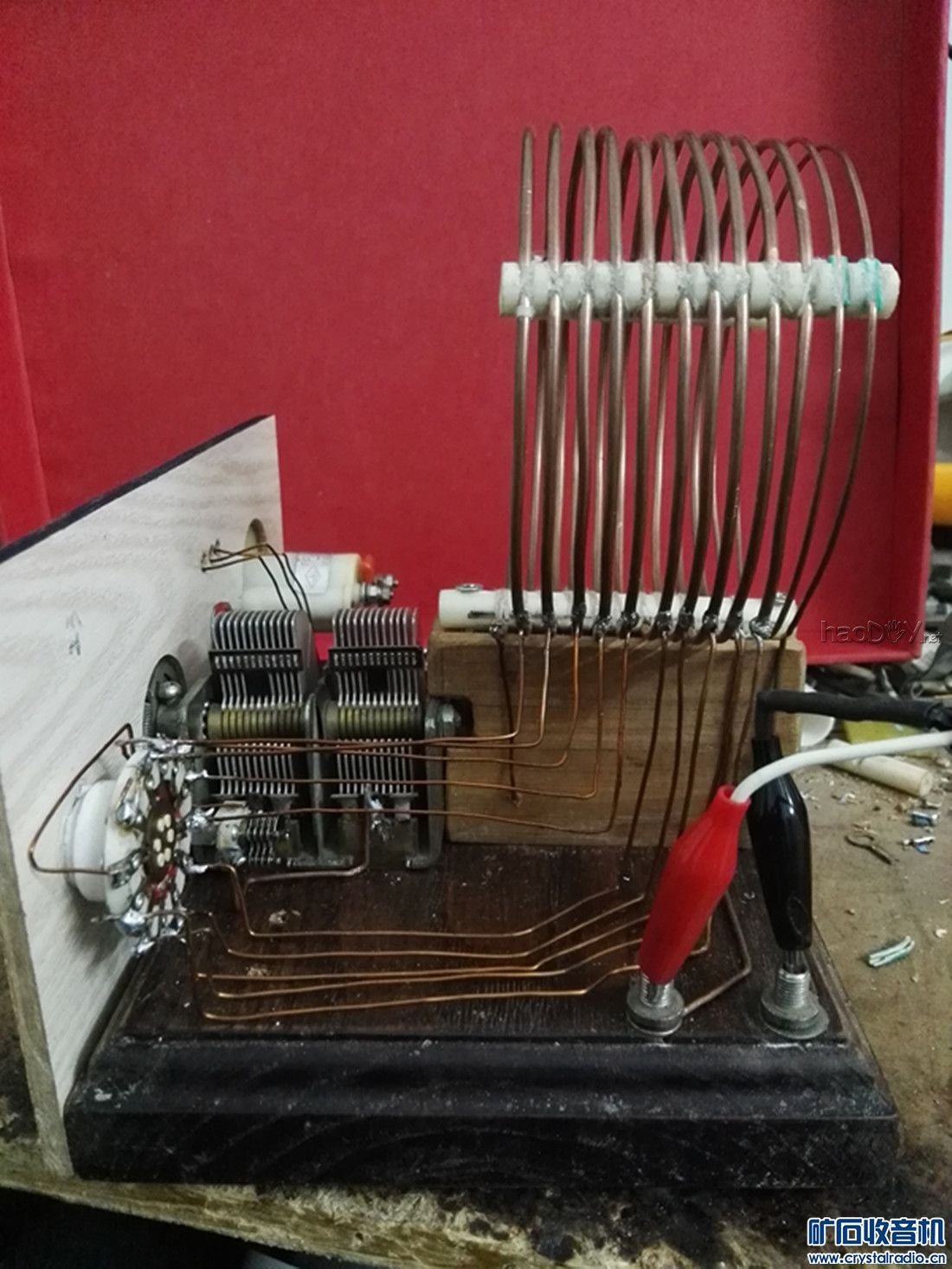

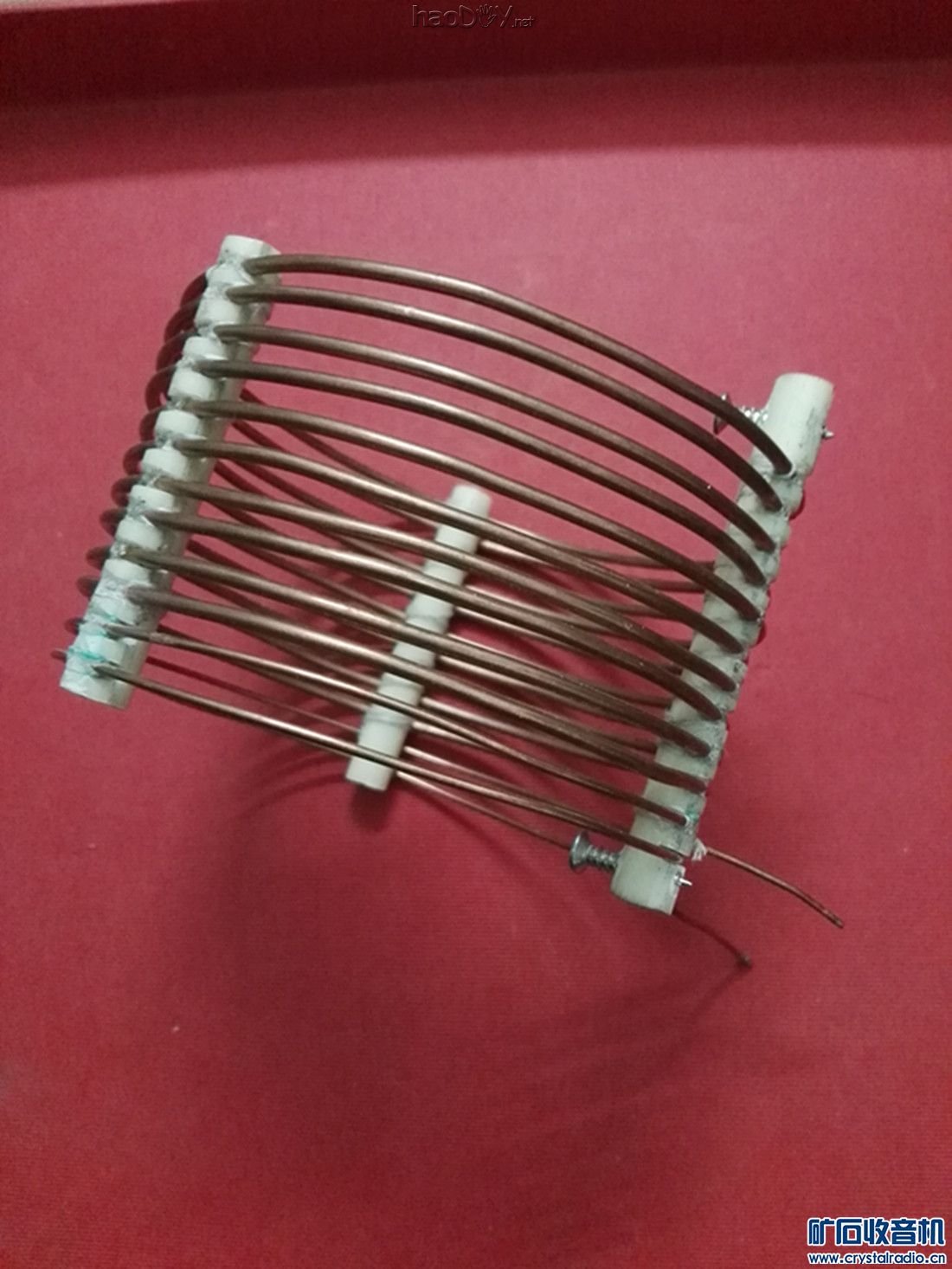

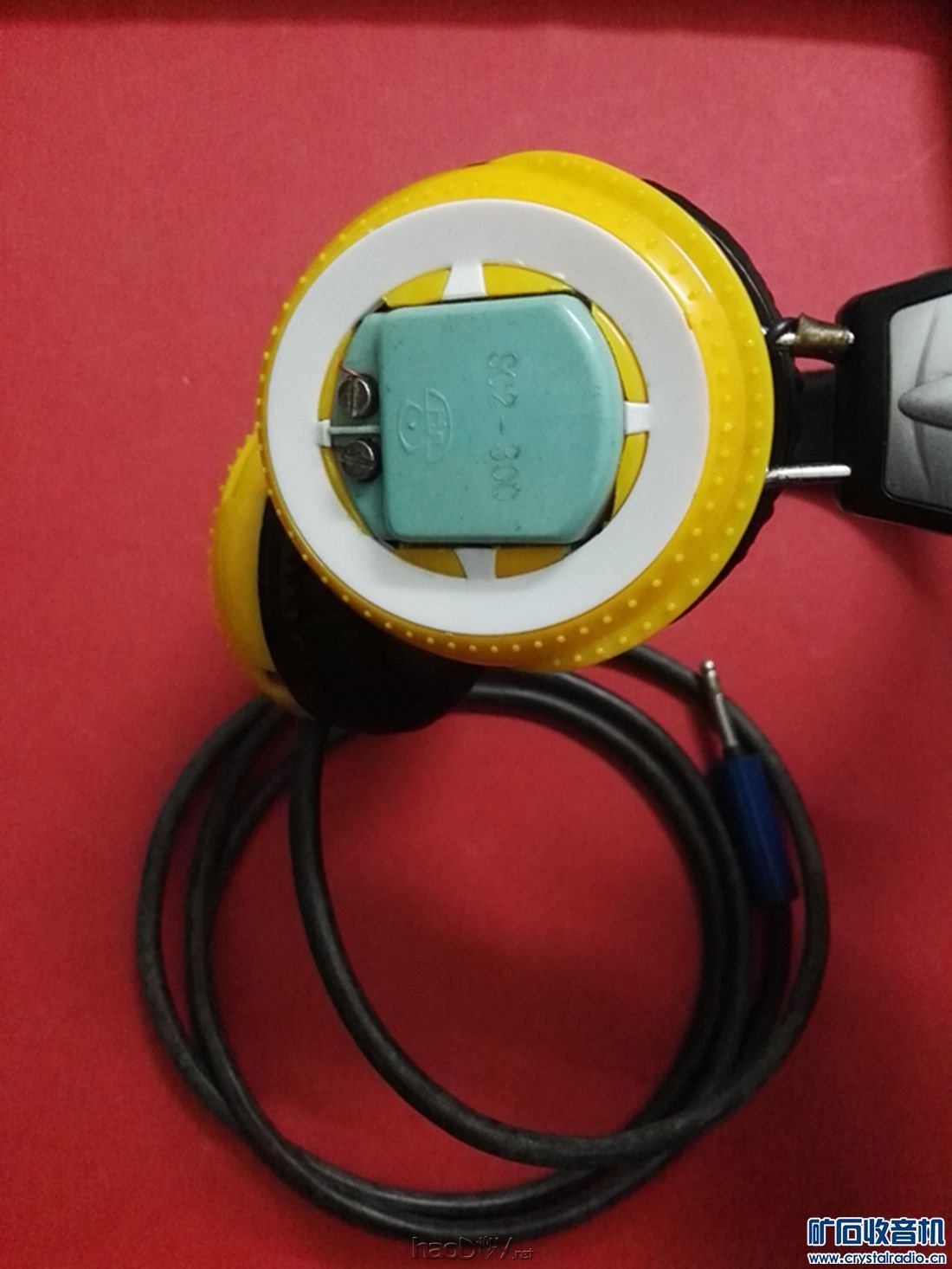

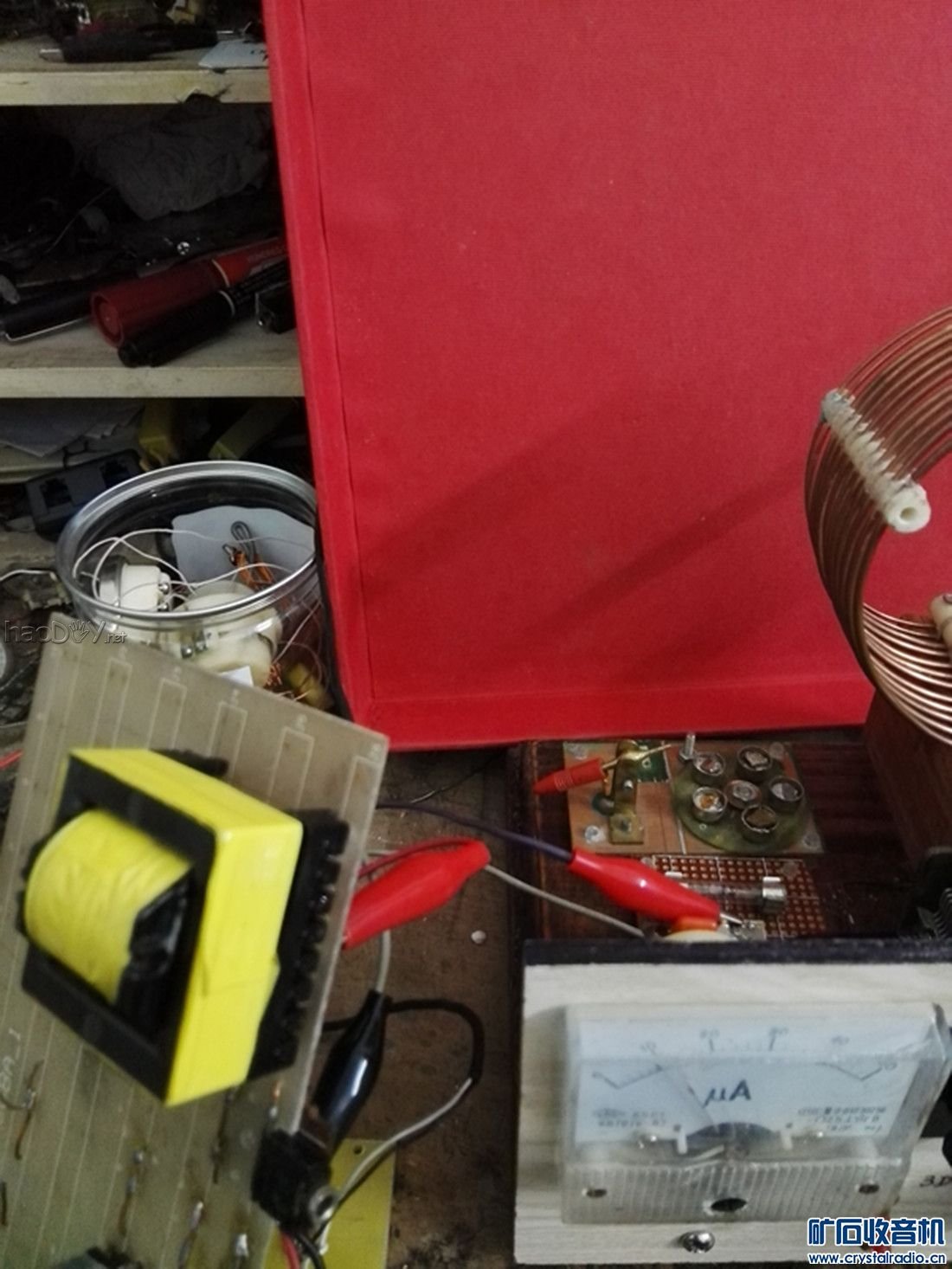

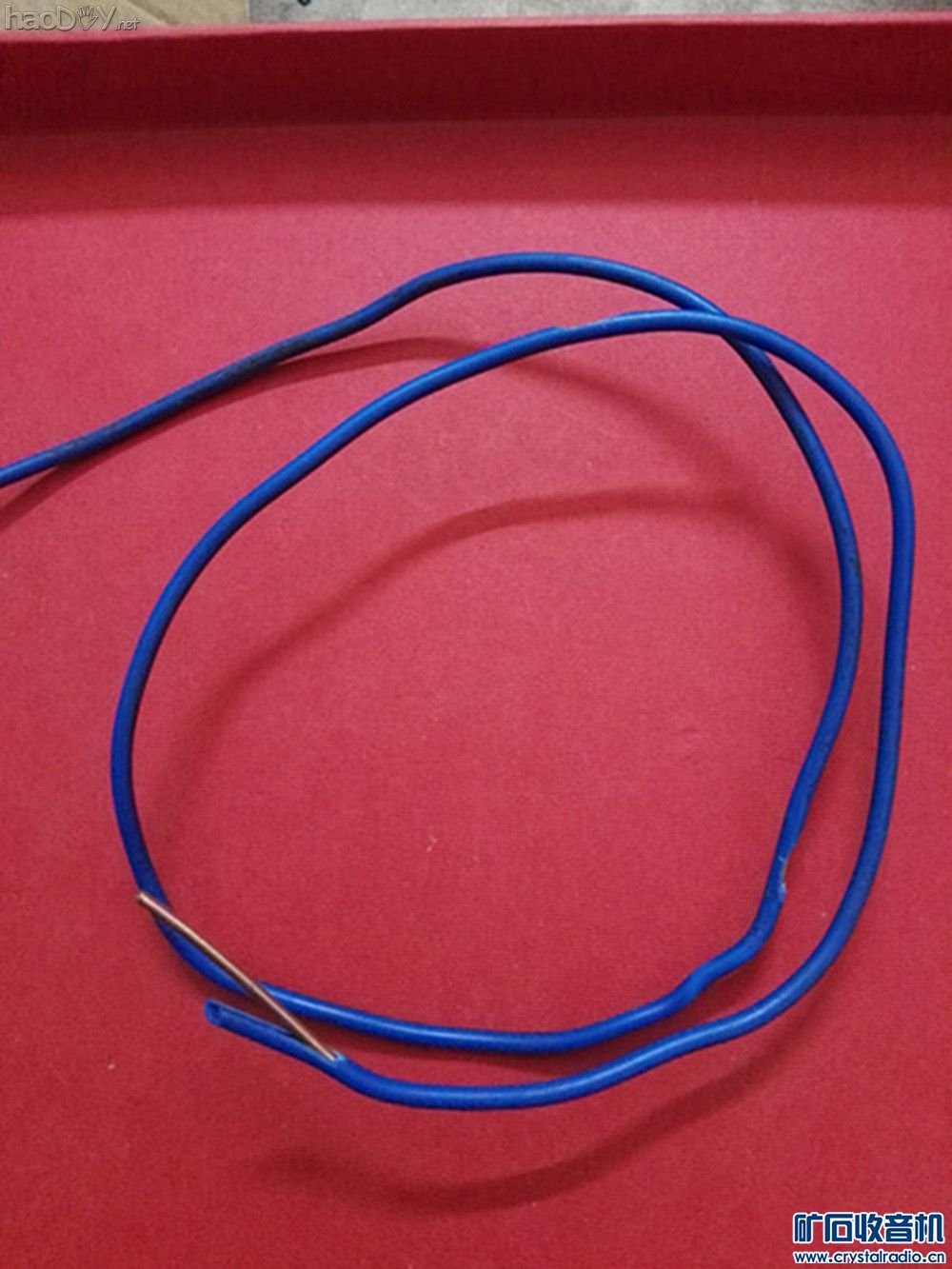

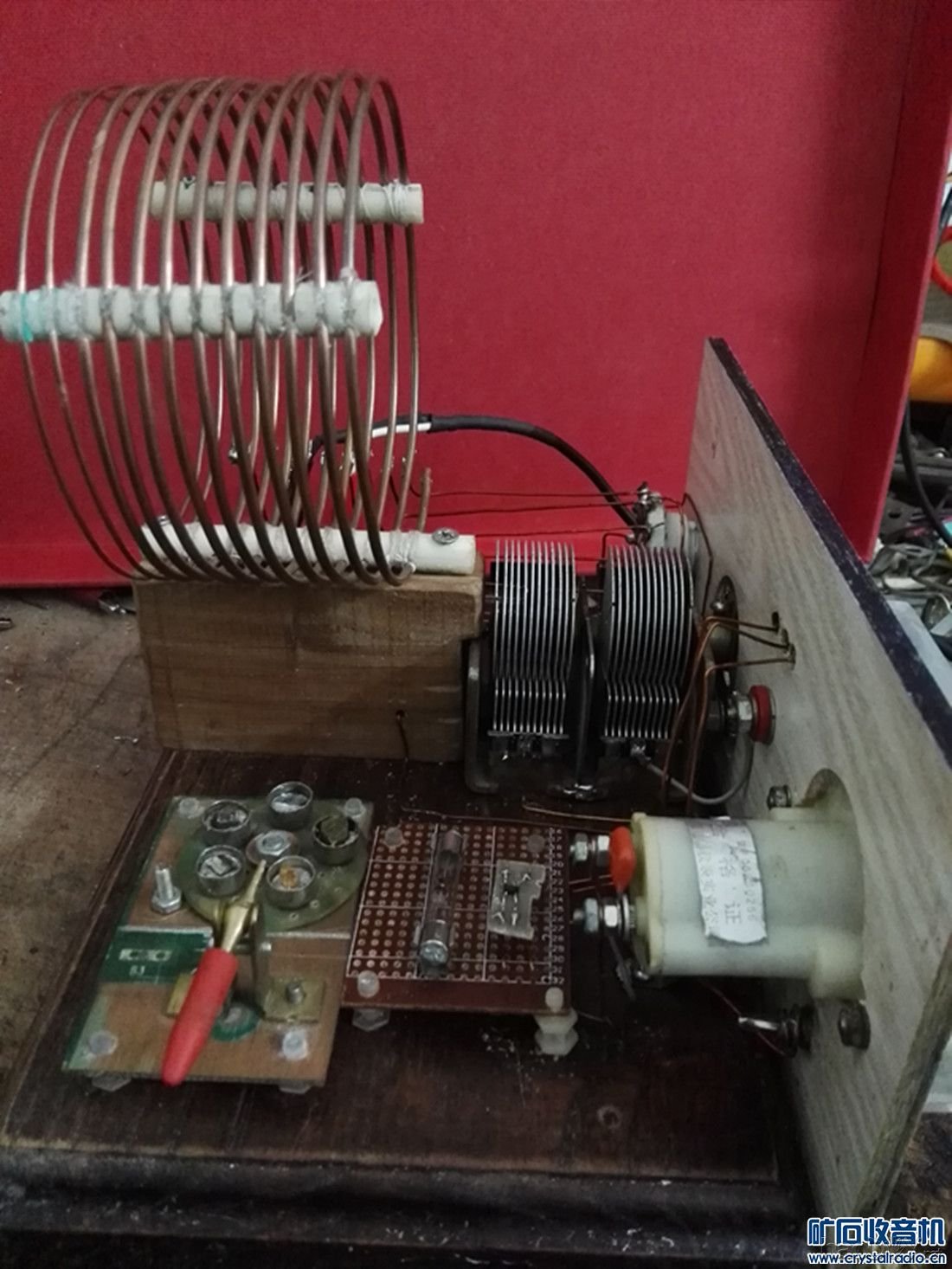

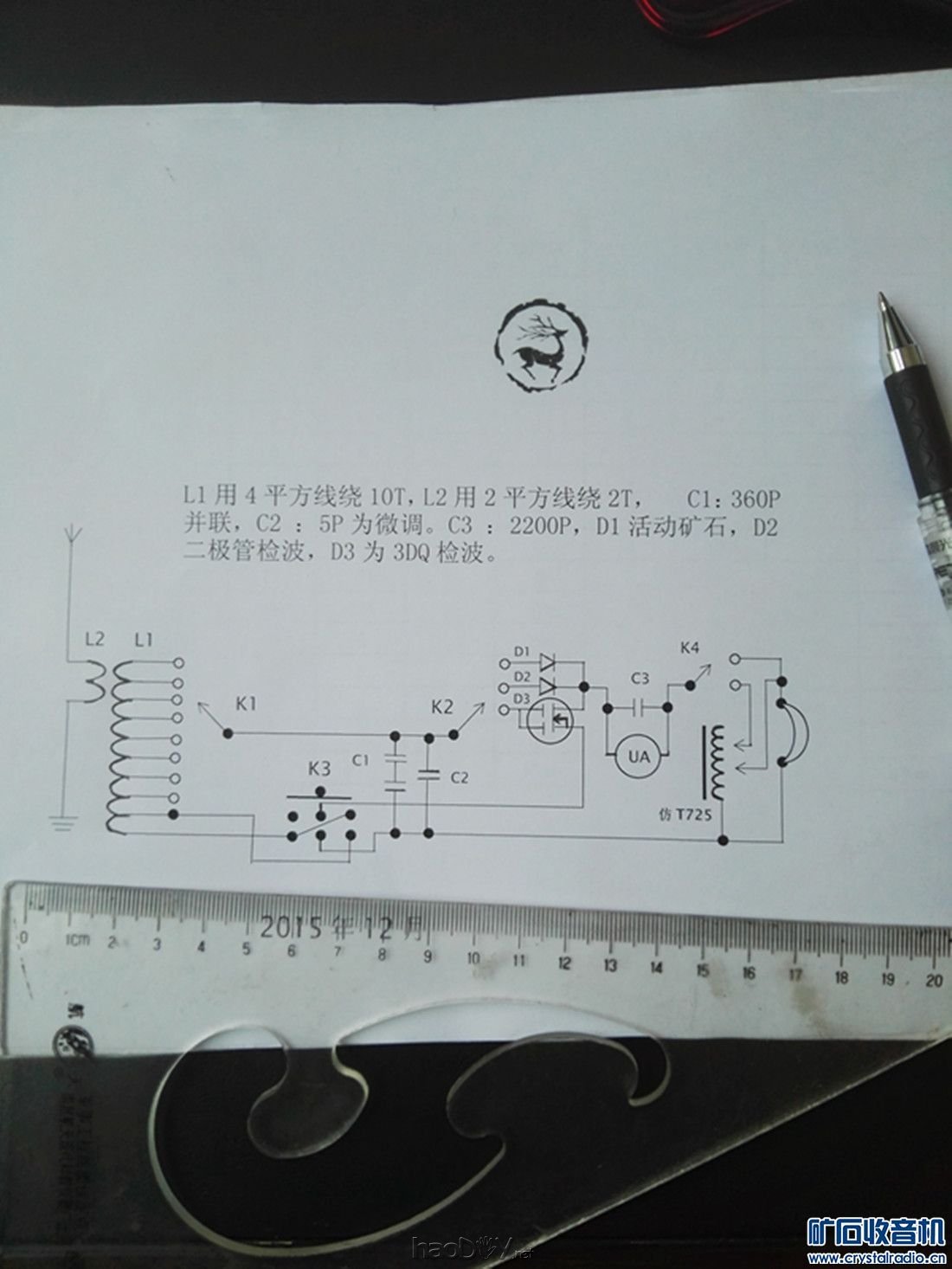

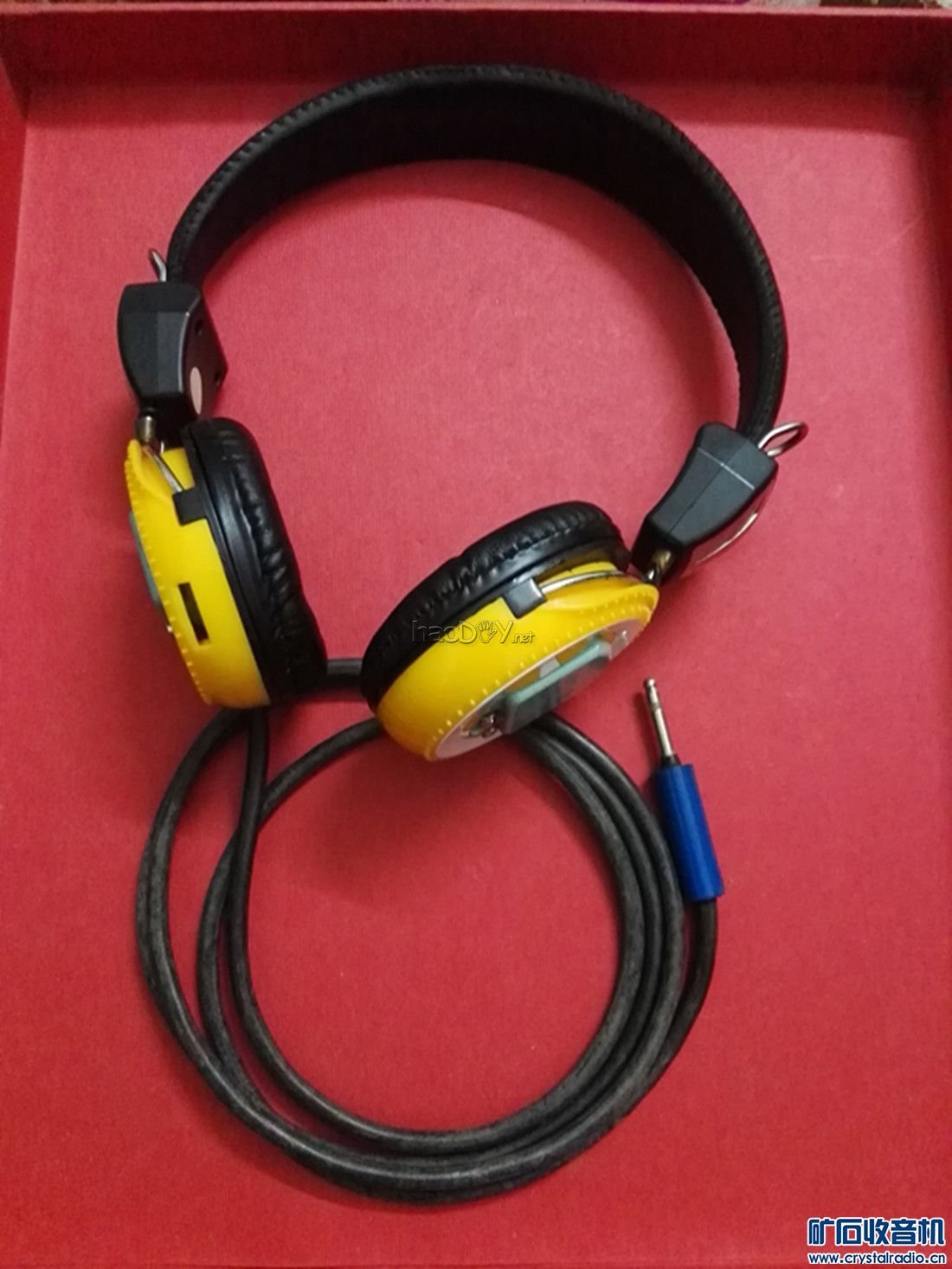

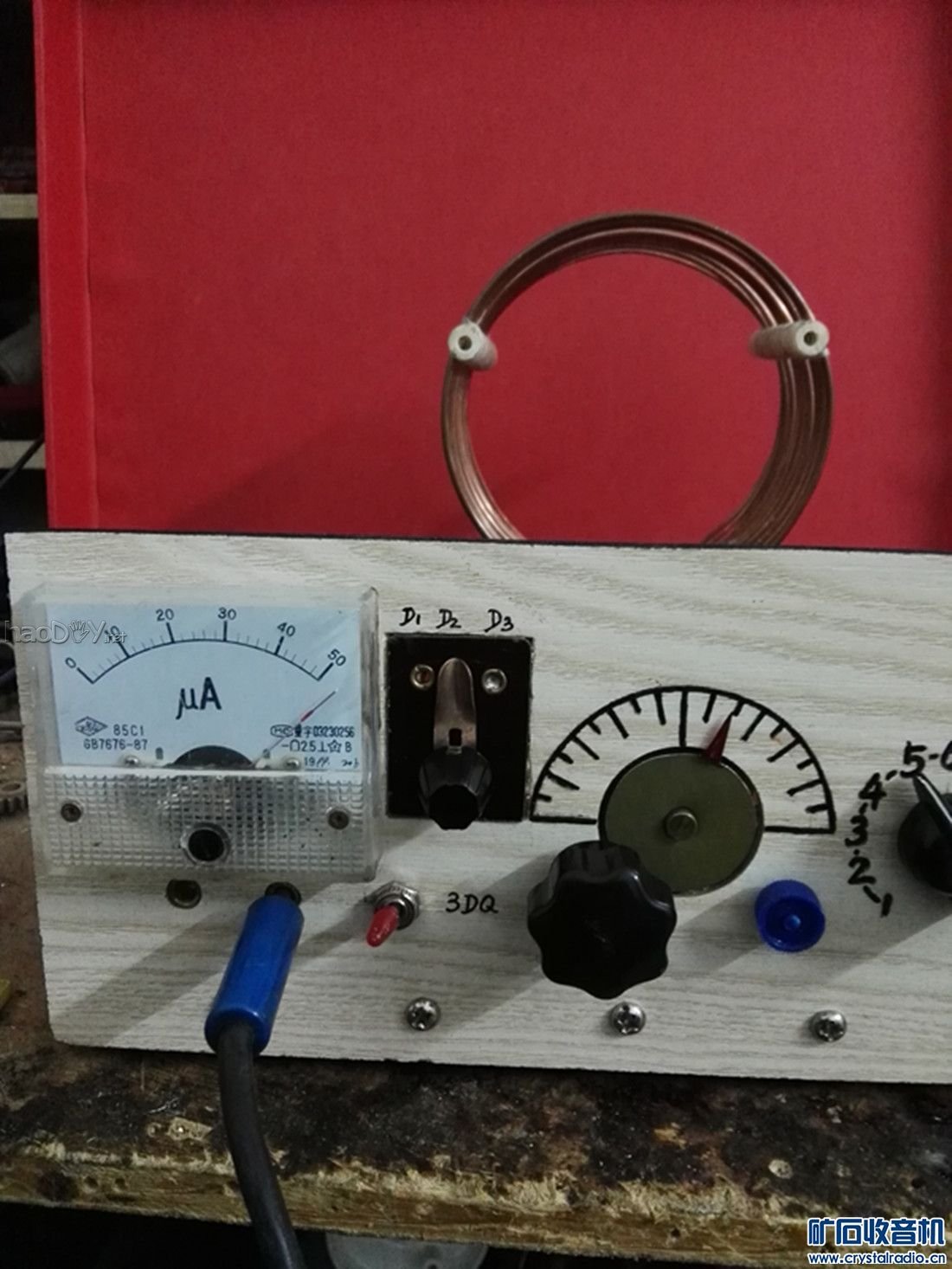

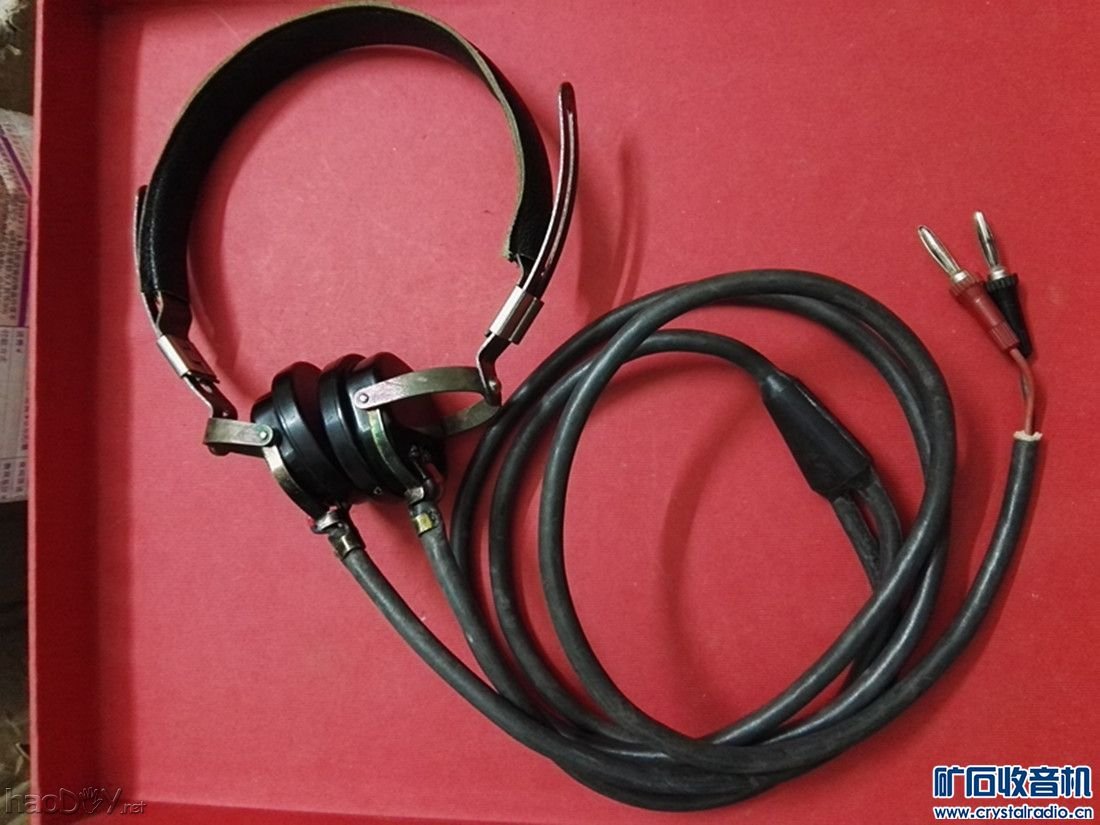

在矿坛学习了那么多年,都没有非常认真的做好过一台矿石收音机,都是临时搭建偶尔听听。经过长时间的对比,发现做中波的矿机没有短波的效果好(可能主要是技术没学到家),因此此次就认真的做了一台短波矿机。 这台短波矿机采用天线线圈电磁耦合方式。调谐线圈用4平方电线绕制,线圈直径约10CM,每0.5CM一圈,共10圈,每圈一个抽头,用东西固定。天线线圈用1.5平方电线绕制2圈。C1用双360P并联,C2:5P来做微调,C3:2200P。K1在调谐线圈中进行选择,K2为D1~D3检波选择,D1为活动矿石,D2为二极管,D3为3DQ 。K3为3DQ线路转换。K4为高阻耳机和低阻耳机转换。仿T725是自己绕制,具体参数参照本坛老师的。自己用0.04线改绕了一副耳机,效果过得去,听得的台较多,自制的T725可以用低阻耳机听,还可以带动8欧串联的喇叭(三更半夜的时候在1米位置可听清)。晚上可收到的台有中国之声、粤语国际电台、越南台(学中文的)、福音传教电台、良友电台、偶尔收到美国之音,还有一些英文台,还有一些不知道是什么台的。总之有可收到10个台以上。白天是以中国之声和越南台为主。 1、电路图 2、材料准备加:4平方电线、一块香椿木(打蜡防潮), 3、做分线器的材料 4、做好的线圈 5、耳机两付 6、焊接好的样子 7、自己做的仿T725 8、爆表的情况 |
