前些日子收到了公仆兄寄来的R40C1 规格 37 X23 X 7 mm 及 R40C1 规格 37 X 23 X 15 mm 两种高Q磁环，上个星期六抽出时间来用两只7mm的磁环摞起来绕了一只高Q线圈效果极佳！
   为了去除磁环中的潮气将两只磁环放在烈日下暴晒了5个小时，为了防止磁环再受潮趁热用指甲油仔细刷满了每个磁环的表面，然后用指甲油将两只磁环粘在一起。用聚四氟乙烯生料带裹在磁环上数层。
   请教99版主这种磁环绕60多圈电感量就差不多了，用0.04X270或0.04X175的线Q值都能过千，于是找出了0.04X270股的天然丝包线，计算了一下用线的长度大约3.1米。本想找点合适的材料做只绕线的梭子，一时没找到合适的，索性不用梭子了。
   为了方便绕制，先把3.1米线对折，把磁环放在对折线的中点并用生料带固定，从线的中间向一边绕32匝，然后用生料带固定线头，再绕另一段的32匝，总共64匝，绕线时内圈要尽量排紧，绕完后磁环线圈的头尾要留有一定的距离，切不可挨上。
磁环线圈的头尾虽有生料带固定，但是为了防止以后松动，在头尾各滴了点指甲油粘紧。

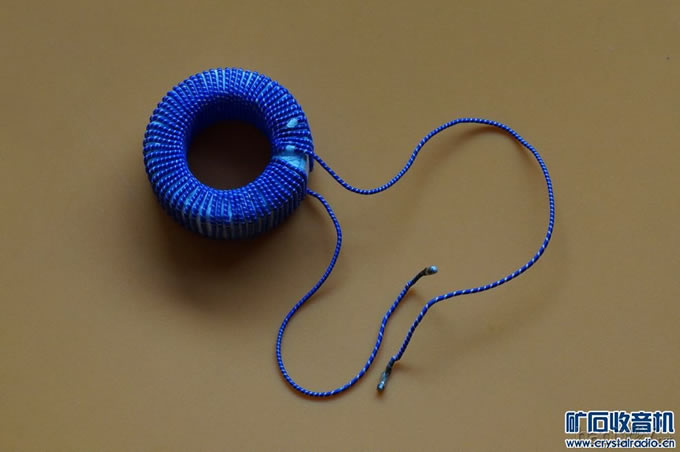

绕好的成品：
我也绕了一个高Q值磁环线圈

为将指甲油凉干，等了十几个小时，然后测试了这只线圈，得到了如下的数据。

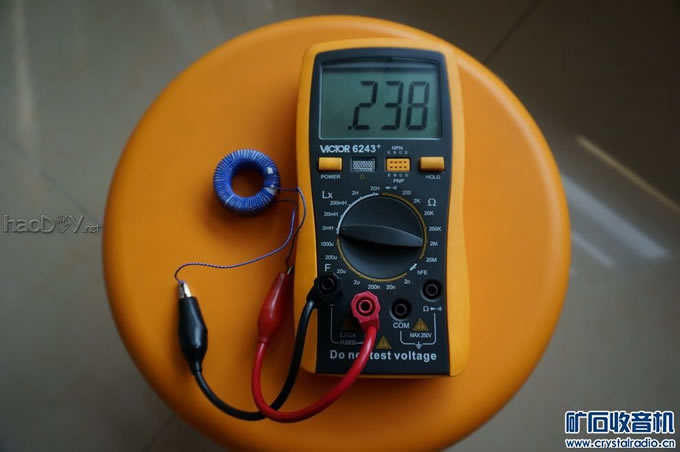

用数字电感电容表测得这只线圈的电感量是238uH（用Q表测得的电感量相同）：
我也绕了一个高Q值磁环线圈

中波各个频点的Q值及测试照片如下：

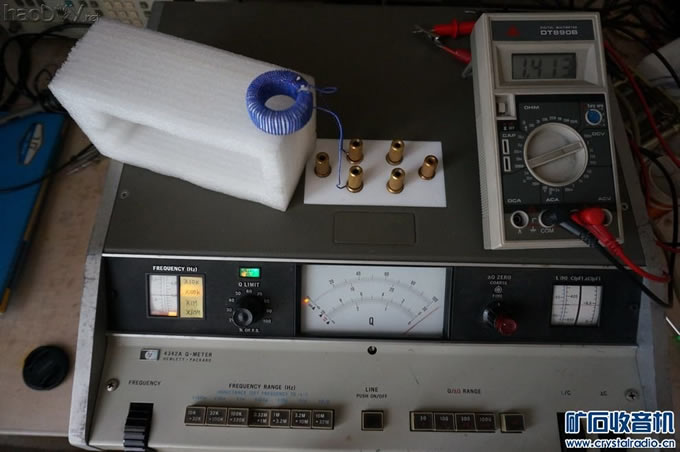

500KHz Q值1413：
我也绕了一个高Q值磁环线圈

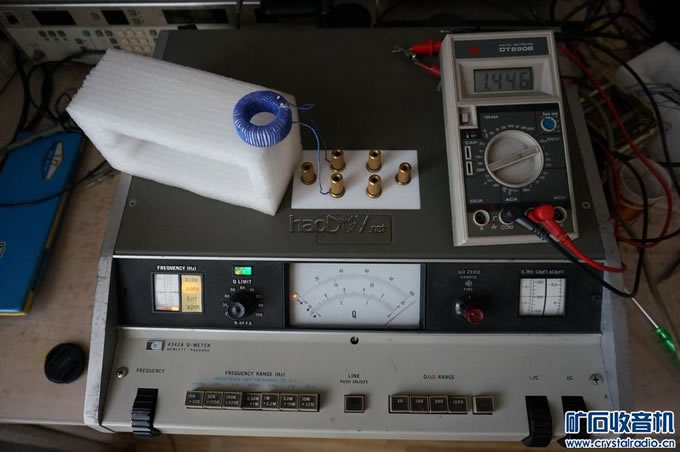

600KHz Q值1446：
我也绕了一个高Q值磁环线圈

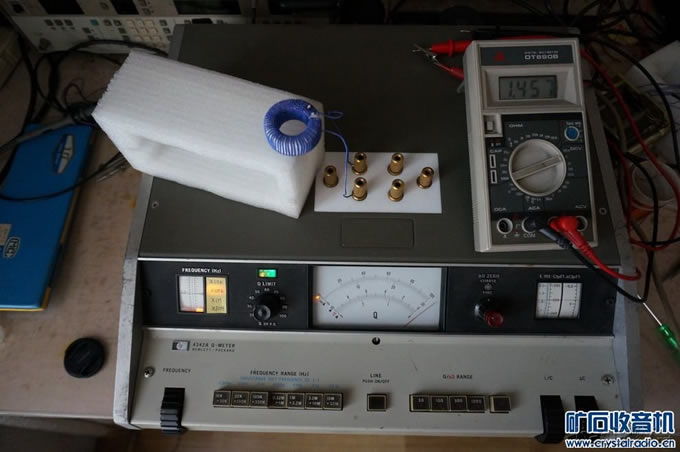

700KHz Q值1457：
我也绕了一个高Q值磁环线圈

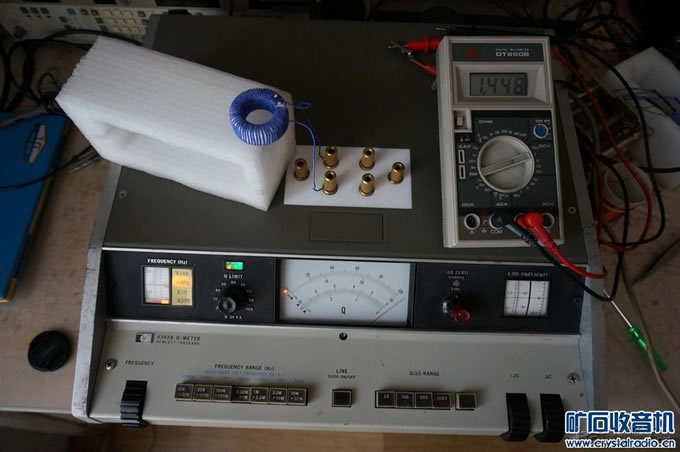

800KHz Q值1448：
我也绕了一个高Q值磁环线圈

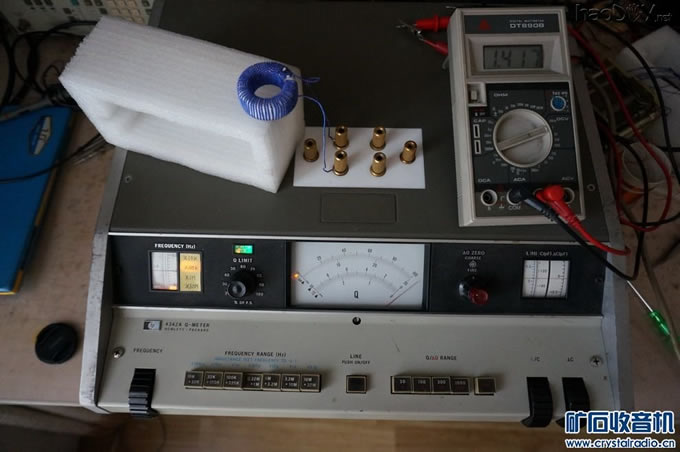

900KHz Q值1417：
我也绕了一个高Q值磁环线圈

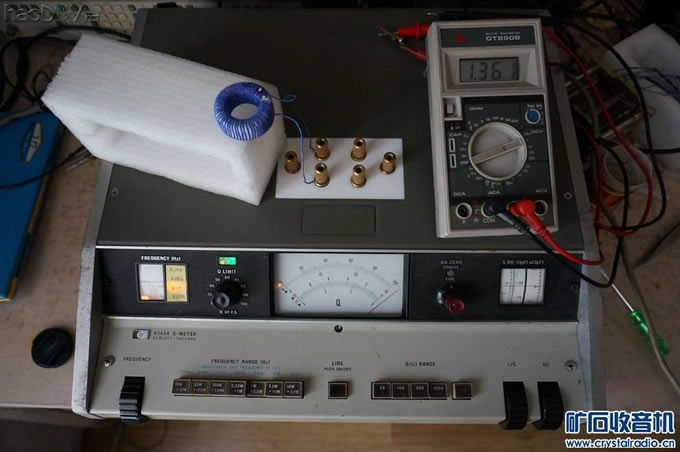

1000KHz Q值1361：
我也绕了一个高Q值磁环线圈

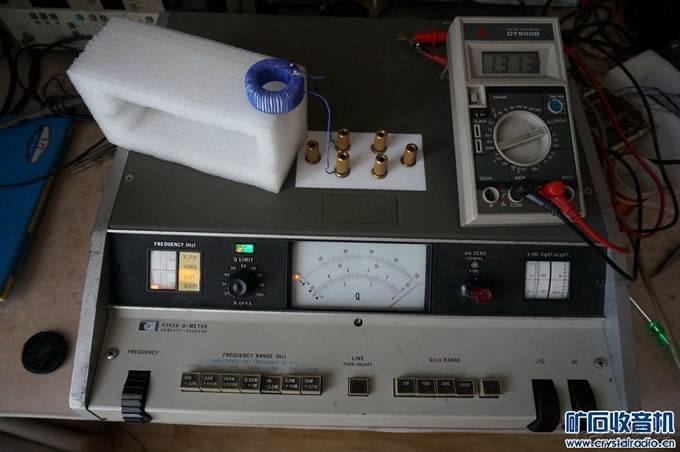

1100KHz Q值1313：
我也绕了一个高Q值磁环线圈

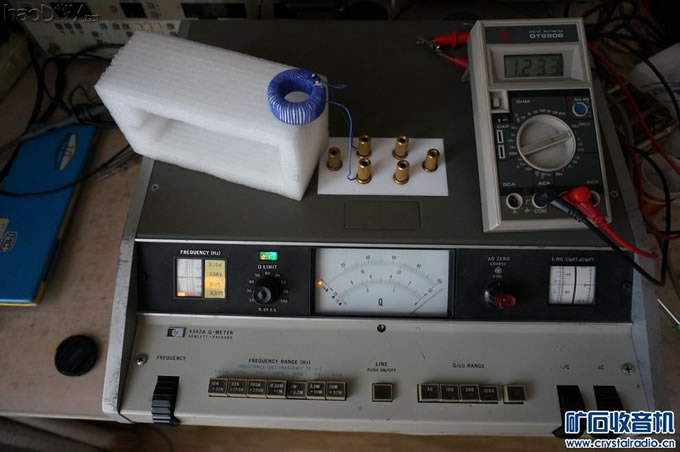

1200KHz Q值1233：
我也绕了一个高Q值磁环线圈

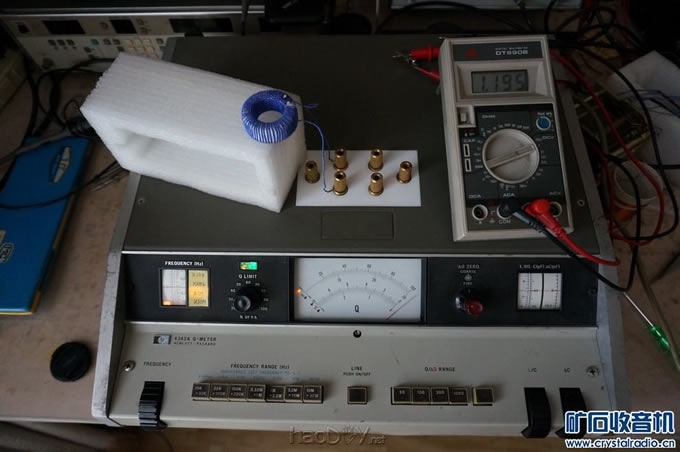

1300KHz Q值1195：
我也绕了一个高Q值磁环线圈

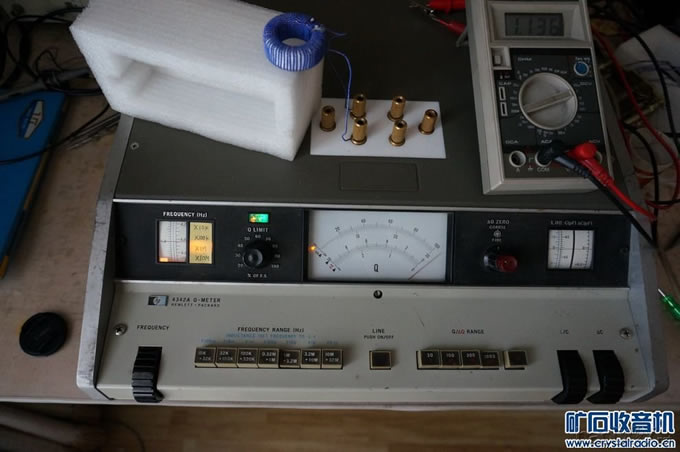

1400KHz Q值1136：
我也绕了一个高Q值磁环线圈

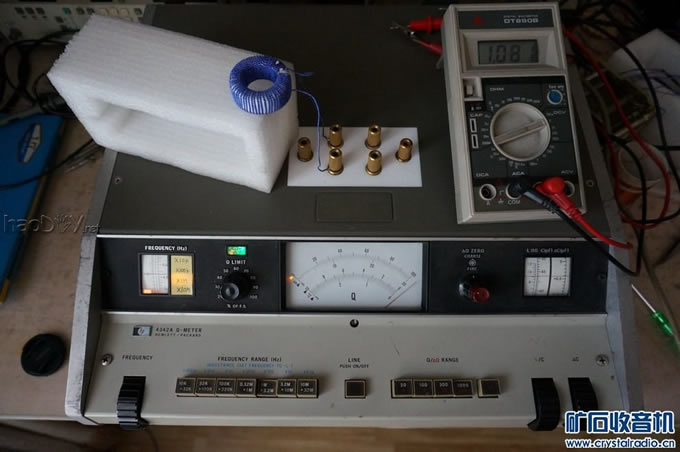

1500KHz Q值1081：
我也绕了一个高Q值磁环线圈

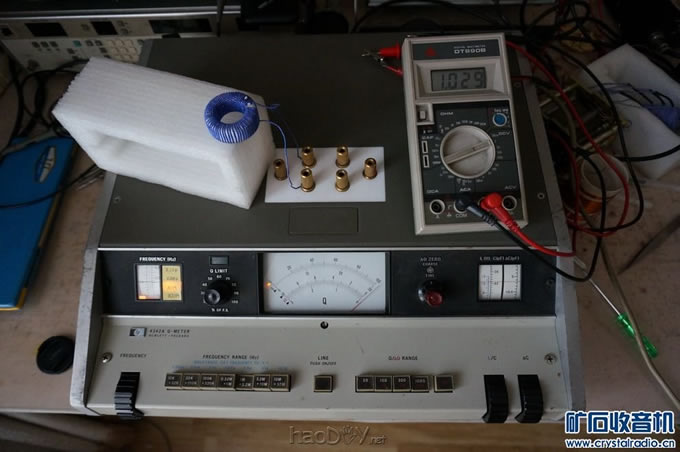

1600KHz Q值1029：
我也绕了一个高Q值磁环线圈

从上面的测试数据看，在整个中波段这只磁环线圈的Q值都过千了，非常理想！
前些日子经麦老师、梁兄、99版主等分别用此磁环绕制的线圈大都Q值过千了，因此看来只要使用这种磁环和李兹线规范的制作，磁环线圈在整个中波波段Q值过千是有保证的，再者经麦老师和99版主实验，用这种磁环绕制的“双值反绕”线圈性能更好，看来性能提高还有潜力。
接下来我们面临着一个既新颖有实际的问题，就是如何用好这只高性能的线圈，大家集思广益吧！ (责任编辑：admin)
