这钥匙让我找了很久了↑

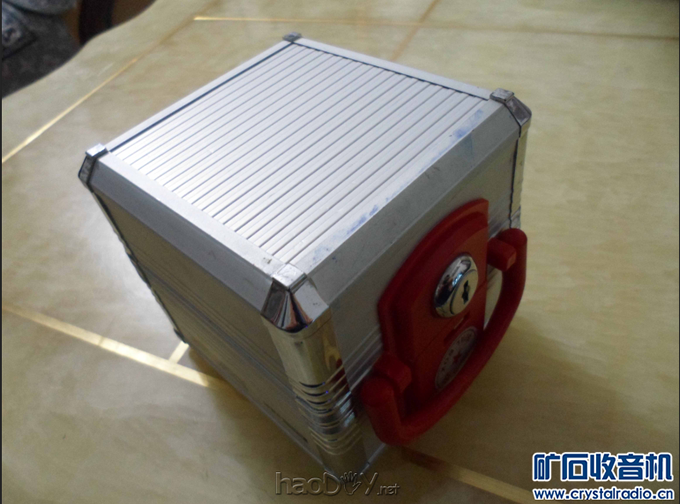

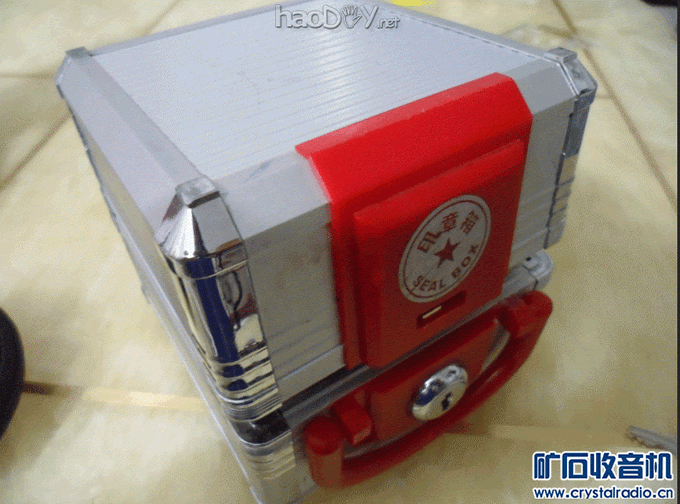

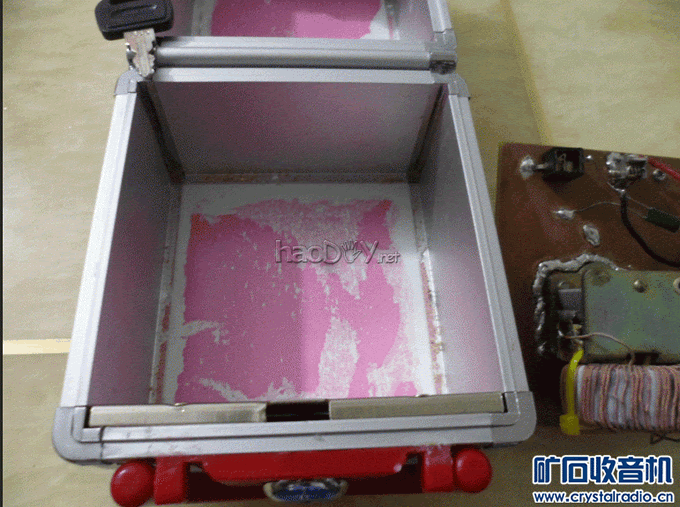

干什么？打开这个箱子没错用这个铝箱子做矿机这就是叫“钢铁”矿机的原因↓
【参赛】‘钢铁’3DQ矿机

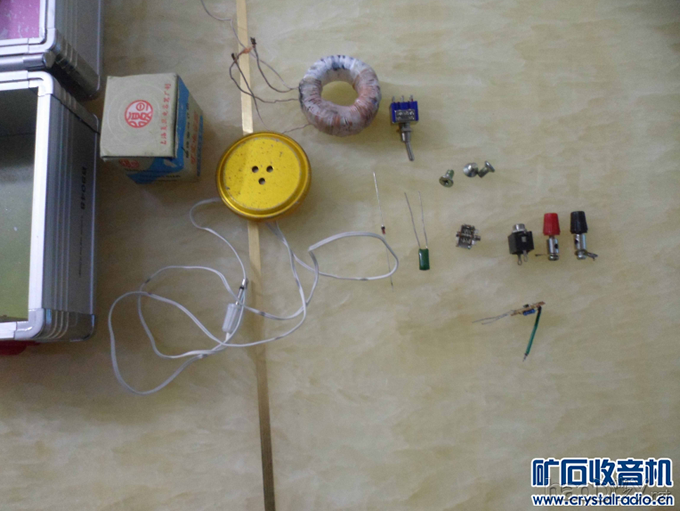

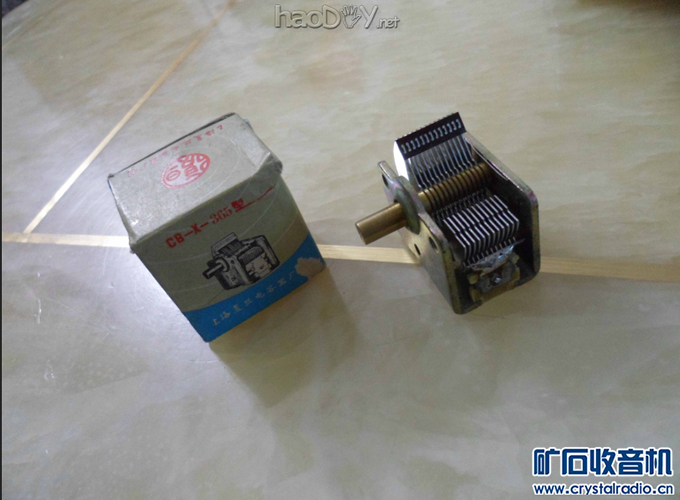

就用这可变吧

电路图画少了一个微调可变 5p
【参赛】‘钢铁’3DQ矿机

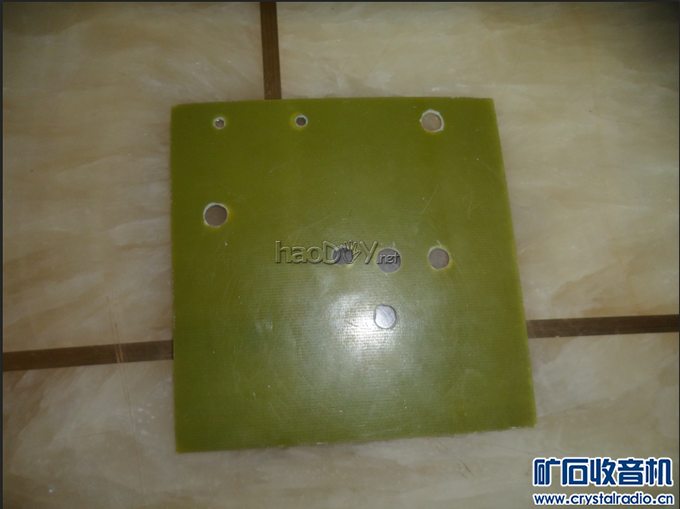

打好孔

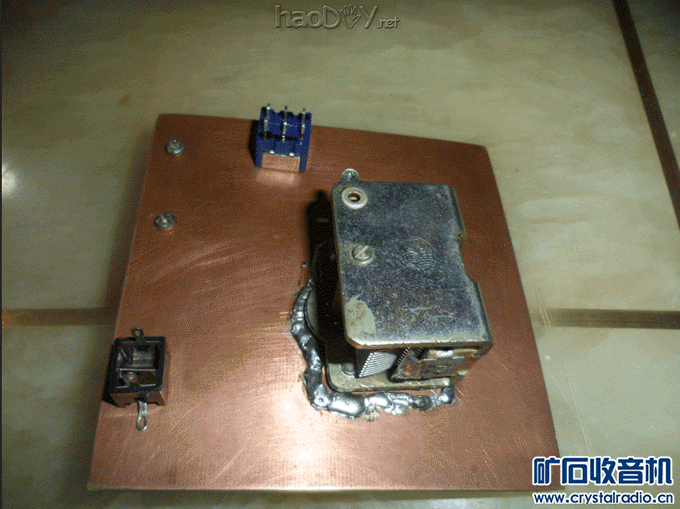

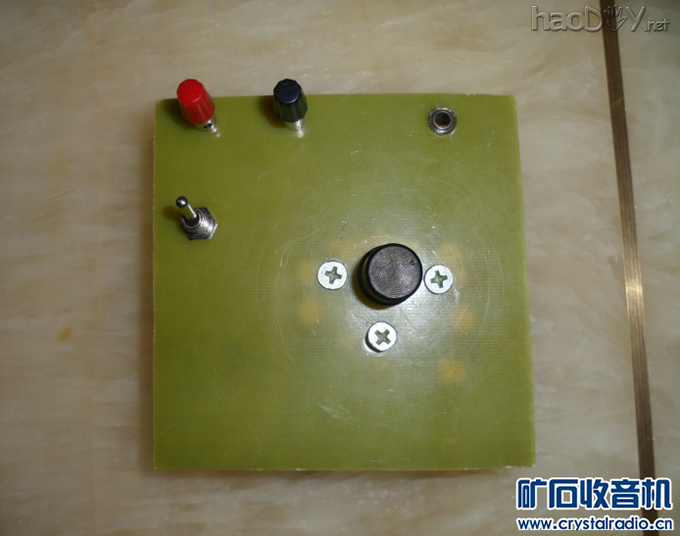

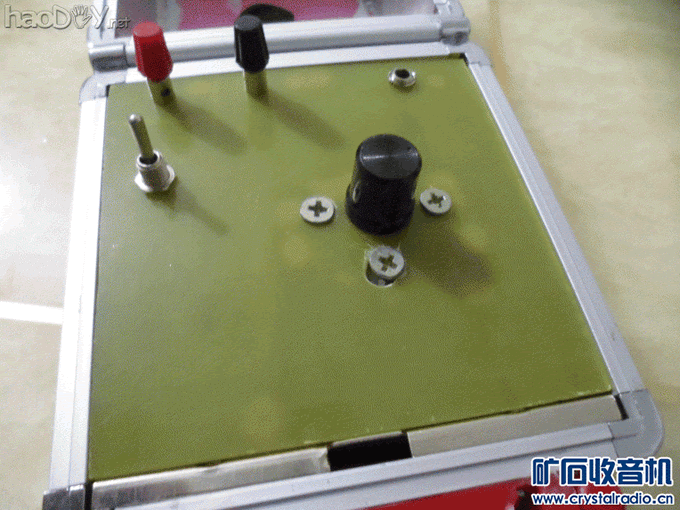

装上可变接线柱开关耳机插座
【参赛】‘钢铁’3DQ矿机

背面

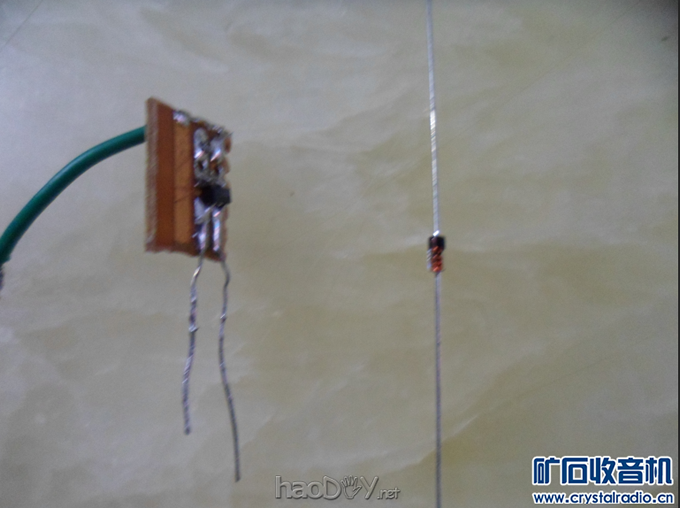

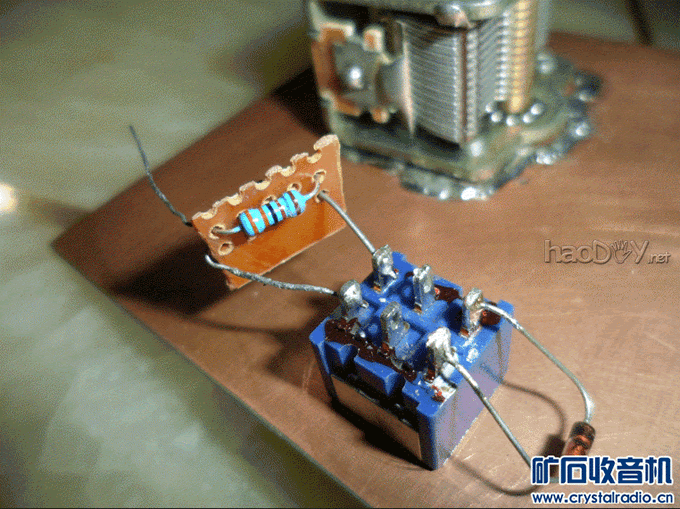

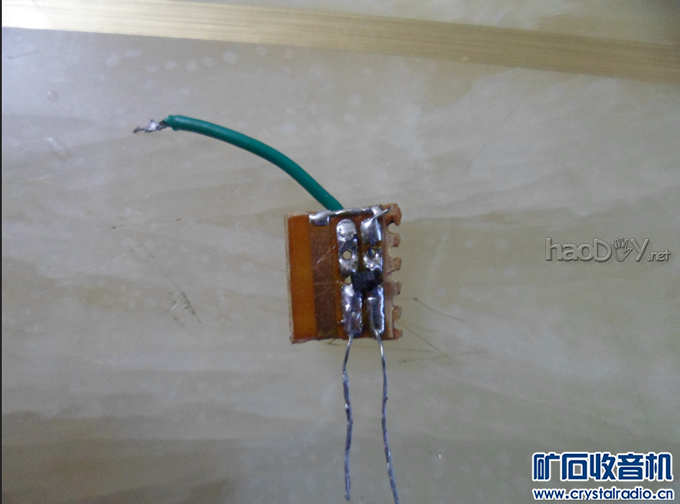

检波器件

3dq

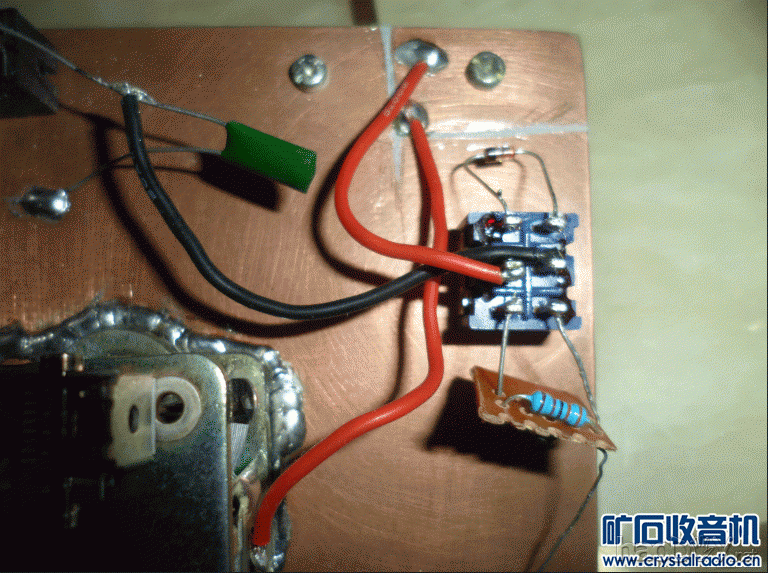

焊好

把连接线焊好

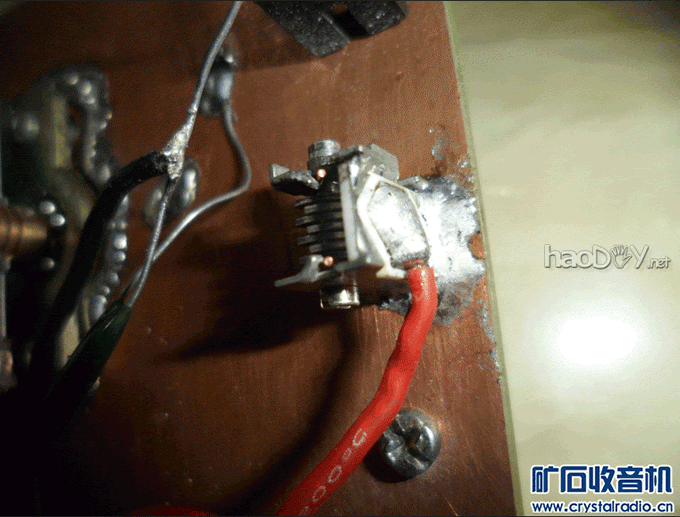

小可变焊法

绕磁环方法：
【参赛】‘钢铁’3DQ矿机

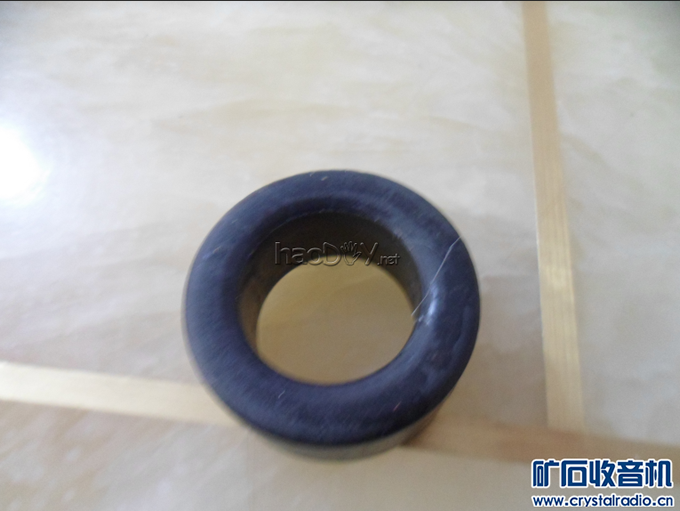

准备好r40c1磁环
【参赛】‘钢铁’3DQ矿机

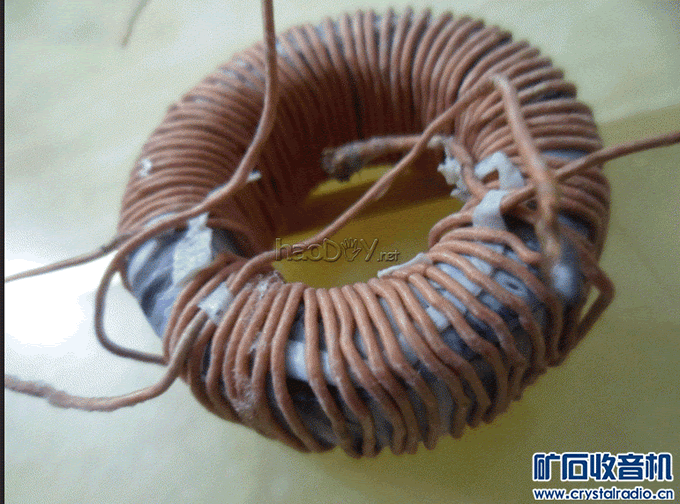

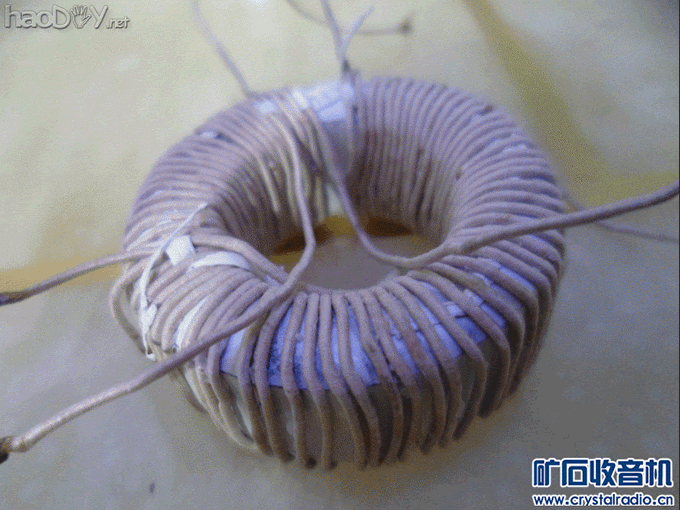

用0.04*175股线绕制
天线线圈大概60T
3dq检波线圈 3~4T
【参赛】‘钢铁’3DQ矿机


2017-2-13 20:10 上传

完成图

2632281399 发表于 2017-2-13 20:14
绕磁环方法：

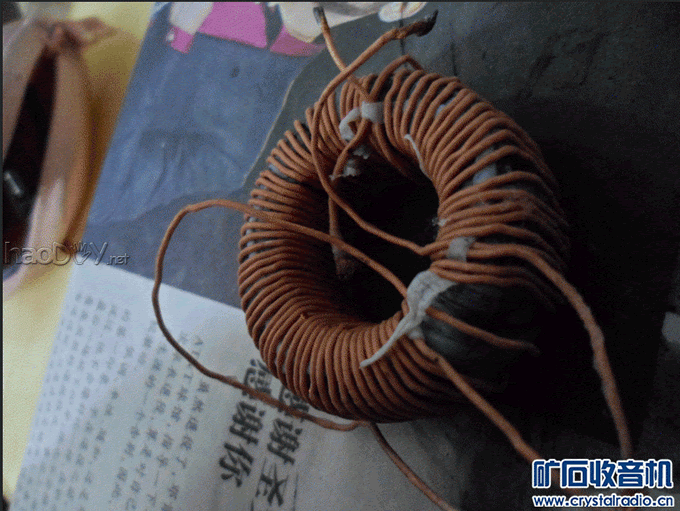

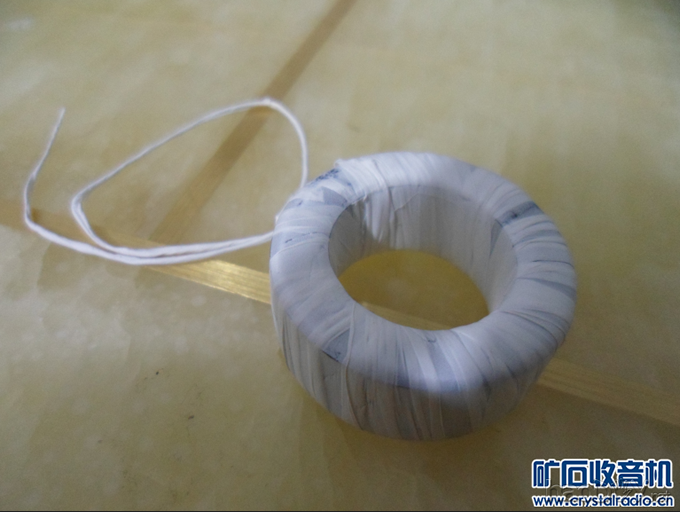

磁环冷却中

炸好的磁环

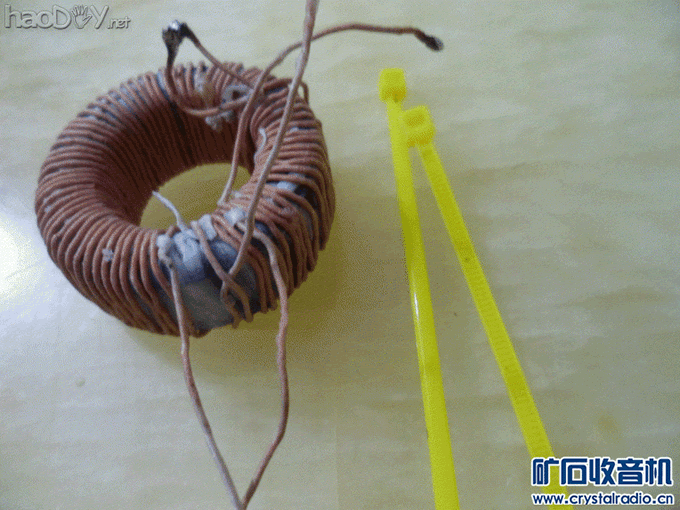

固定磁环先准备两根扎带
【参赛】‘钢铁’3DQ矿机

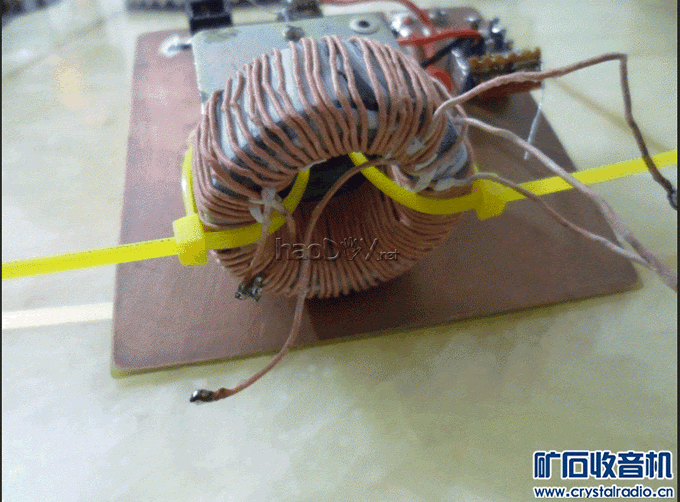

绑在可变下面

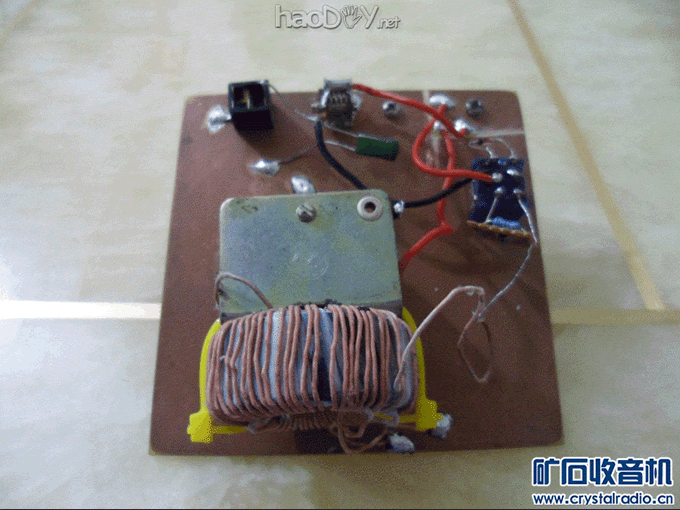

电路部分完成


2017-2-14 20:39 上传

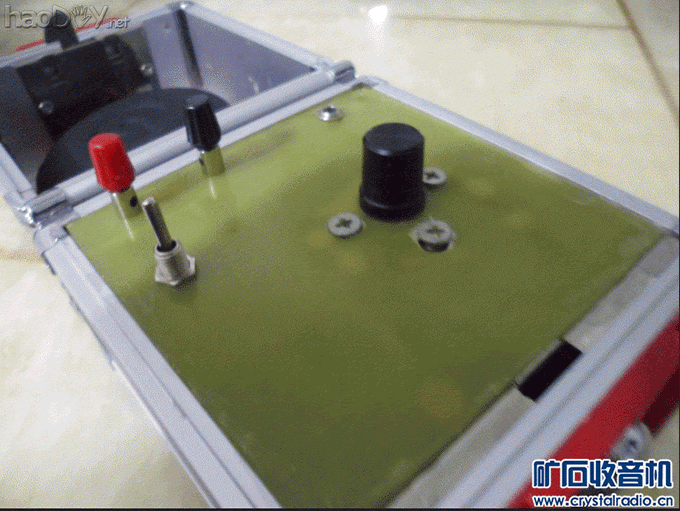

装进去是检查一下

塞好上胶水完成

另外一面还有很多空间
【参赛】‘钢铁’3DQ矿机

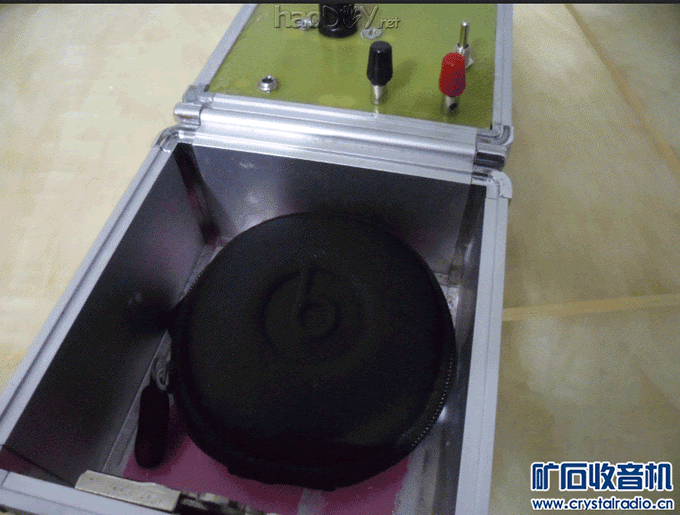

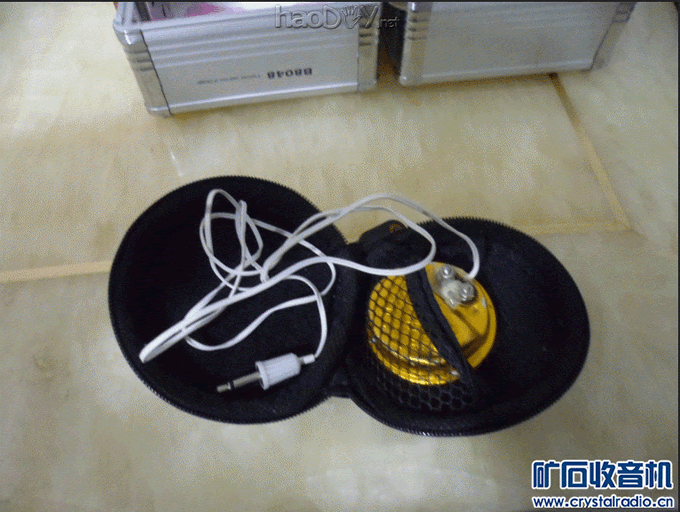

可以把天线耳机放入
【参赛】‘钢铁’3DQ矿机

矿机到此完成

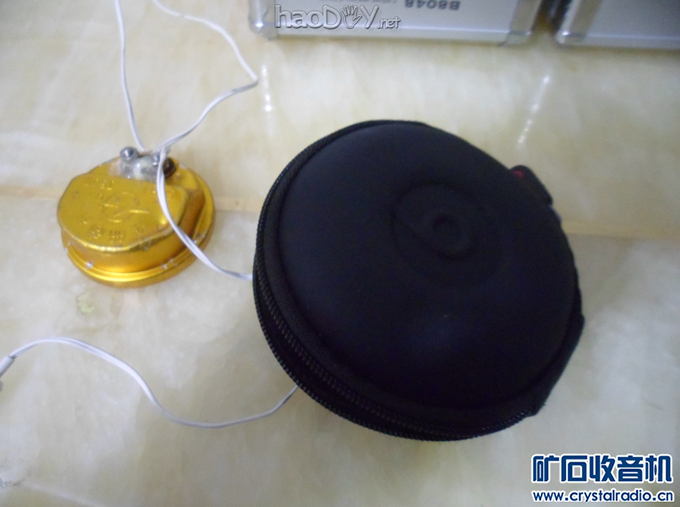

*接上天线地线接上350欧的舌簧耳机用but85 比较大声收到 3个电台用3dq 声音虽然比but85小但是多了2个台*
