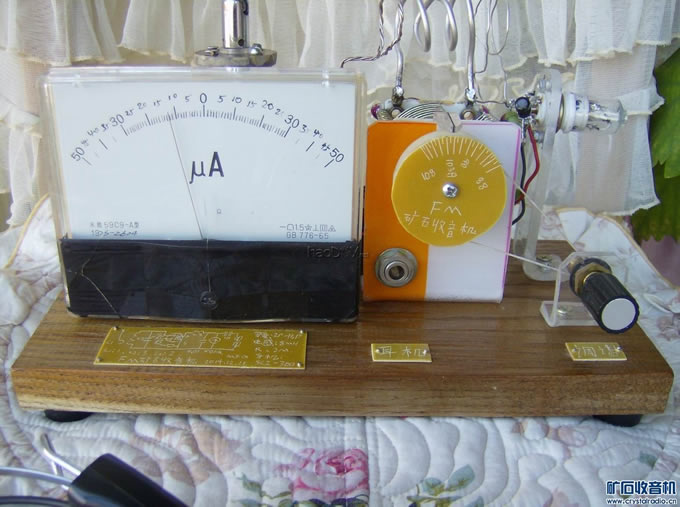

我这距发射台1公里左右，是县级转播站，估计功率不大，在室内收到4个台，用手机的FM收音机校对的频率，分别是 90 ， 91.7 ，99.8 ，103.9 ，最强的是103.9电流可达30ua，在同一地点，天线垂直水平指向可改变不同电台的信号强度；这台机器灵敏度很高，选择性很好，是我FM矿机中效果最好的了；体会FM矿机得用粗的镀银线才会有好的效果；欢迎坛友老师们交流指教！

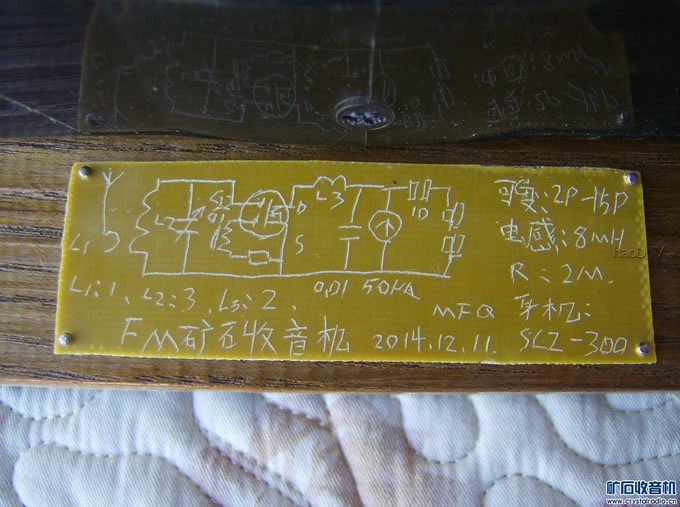

这是电路图，采用3db检波，特点，谐振线圈独立，天线线圈独立，耦合线圈独立，这样可以尽可能提高谐振回路的有载Q值，提高机器的灵敏度和选择性；
FM调频矿石收音机

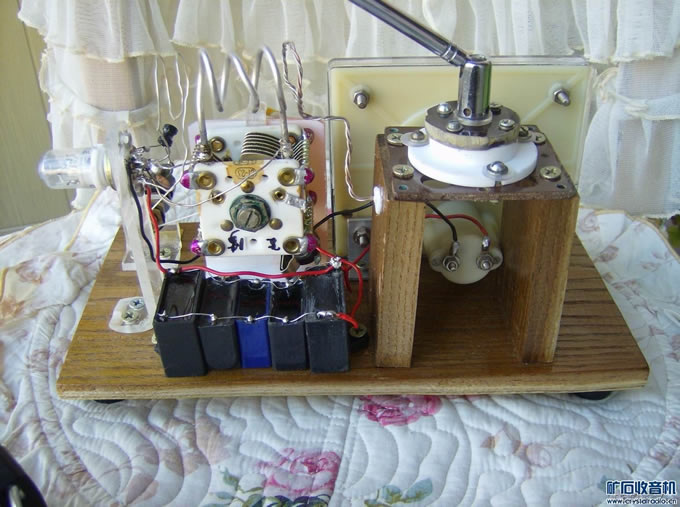

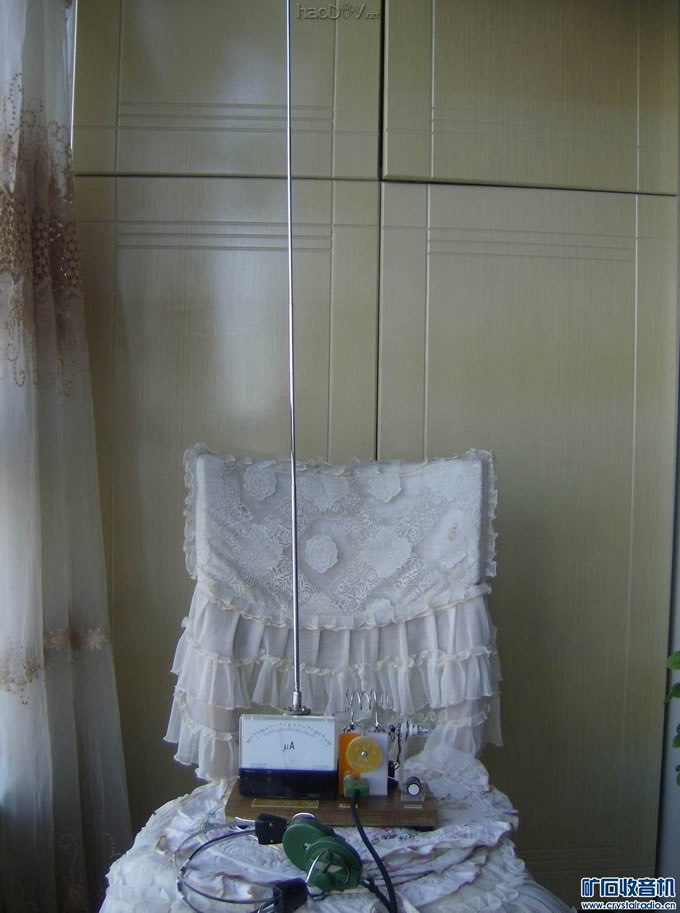

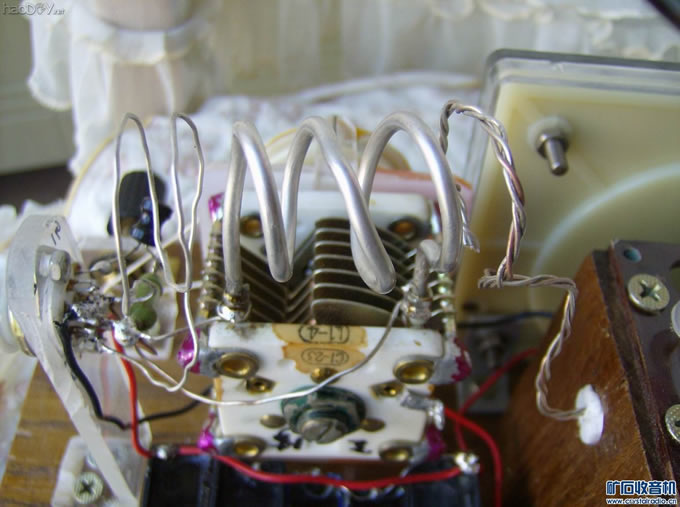

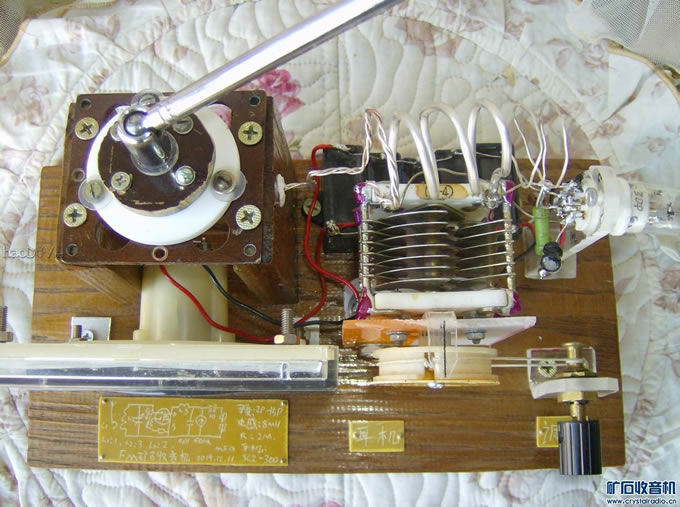

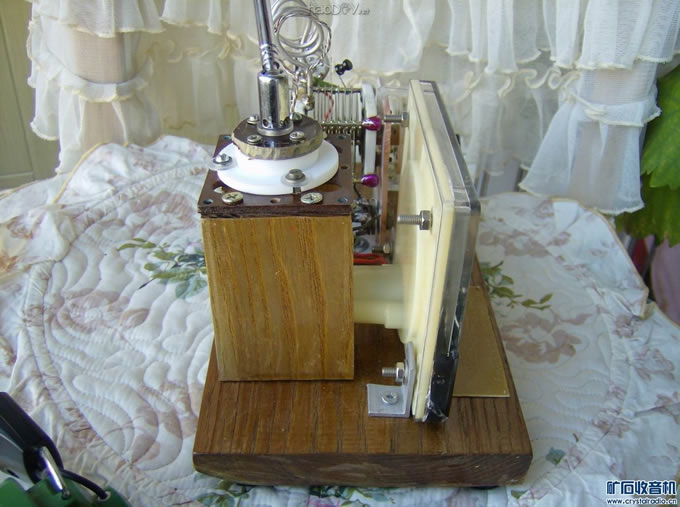

元器件：可变是2p--15p碟型镀银宽片距可变，谐振线圈长24cm直径大概3mm的镀银线，绕3圈；天线是1.2米拉杆，装在用瓷柱做的架子上，耦合线圈是3根0.8的镀银线绞合的，绕1圈；反馈线圈直径0.8镀银线绕2圈；50ua双向电流表；
FM调频矿石收音机

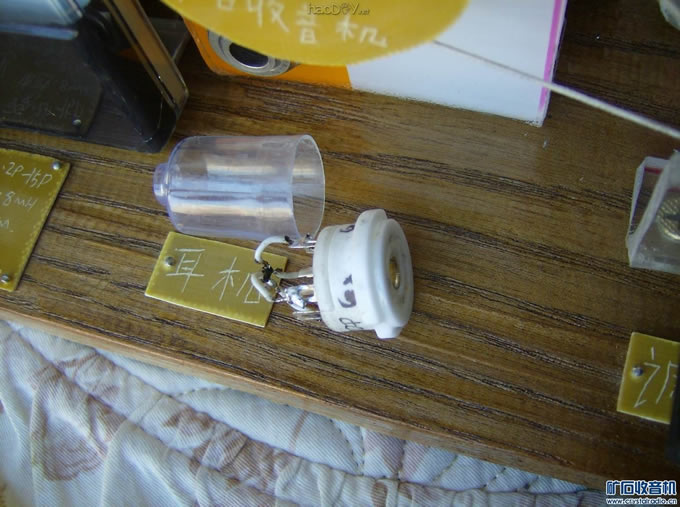

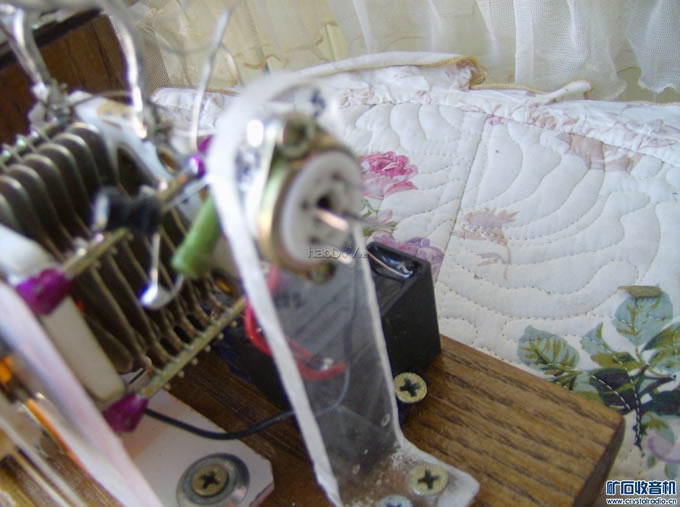

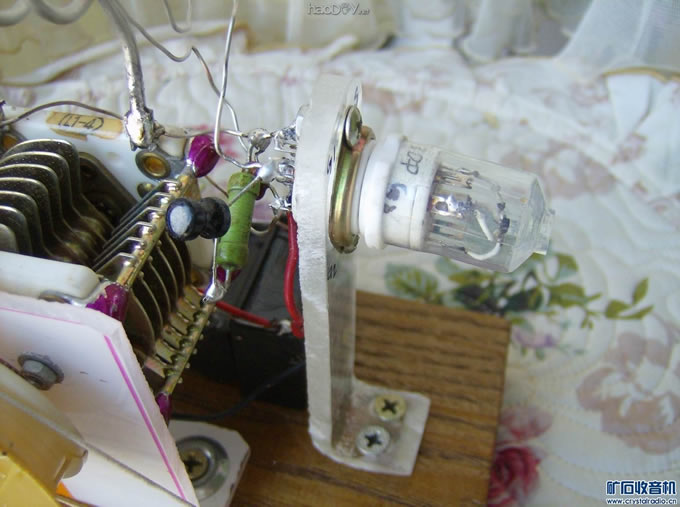

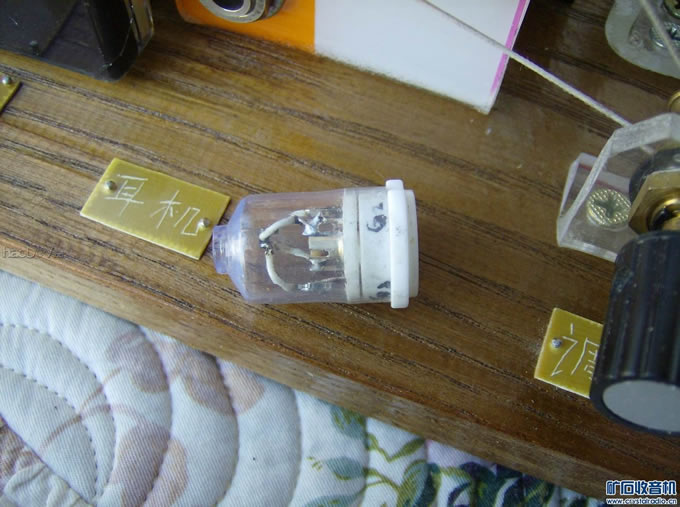

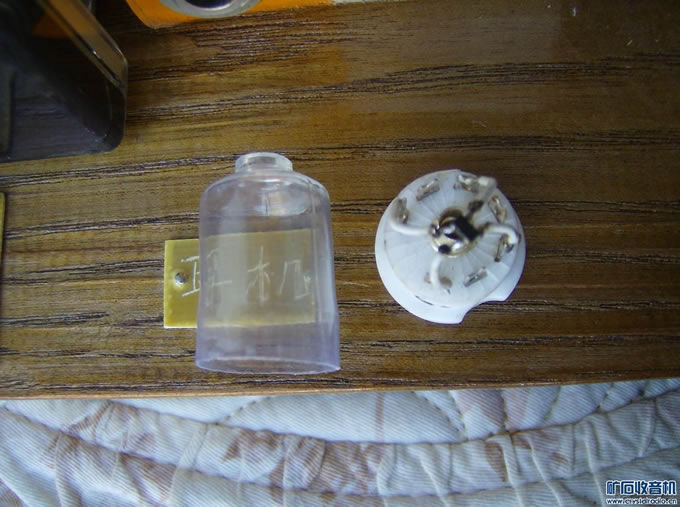

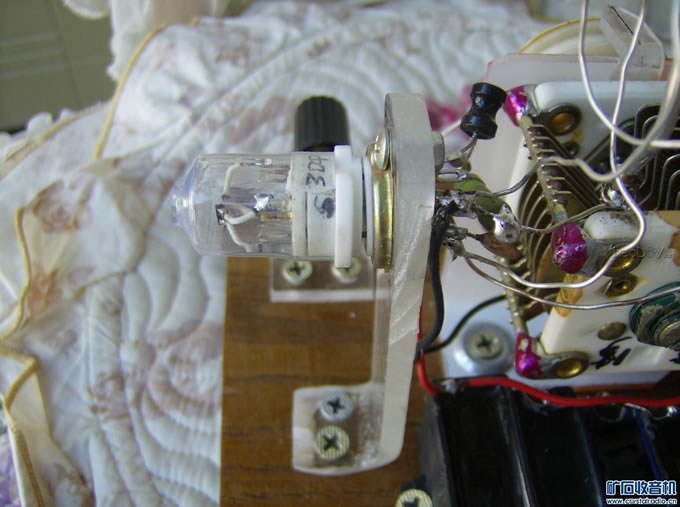

3db用了7脚管座改的架子，拆换方便；
FM调频矿石收音机

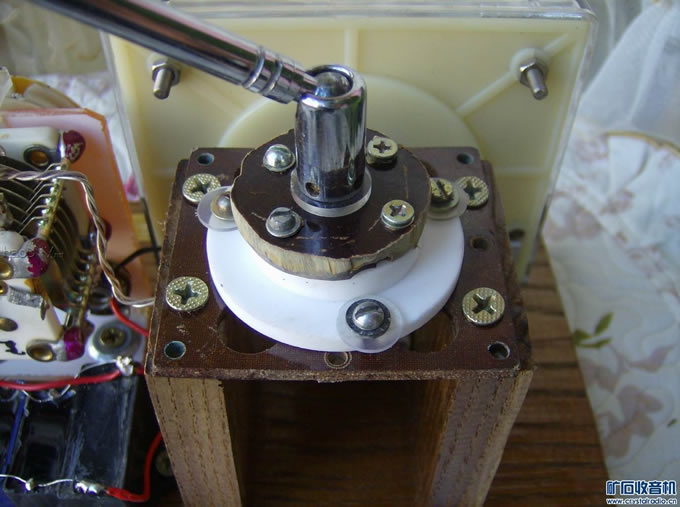

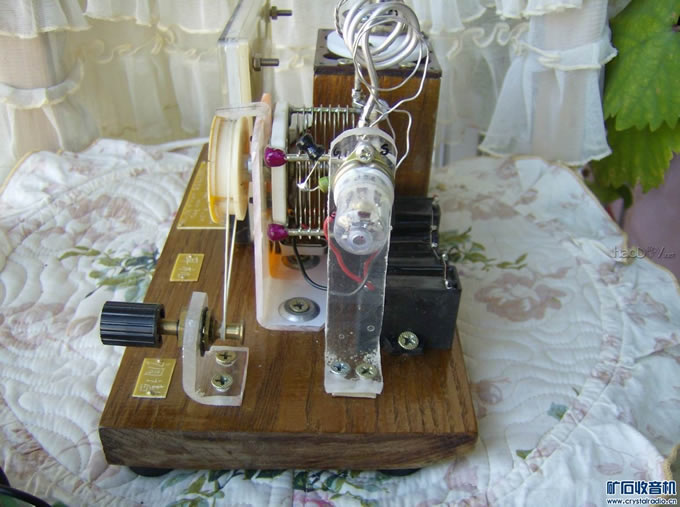

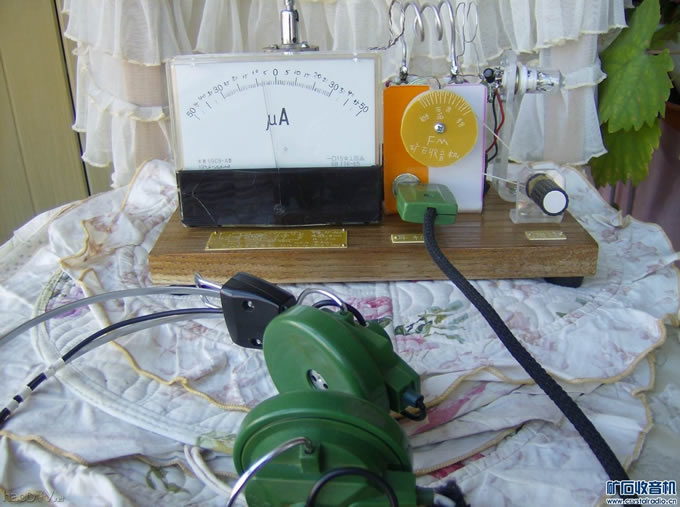

减速用了拉线盘，耳机用sc2-300或shh-1
FM调频矿石收音机
