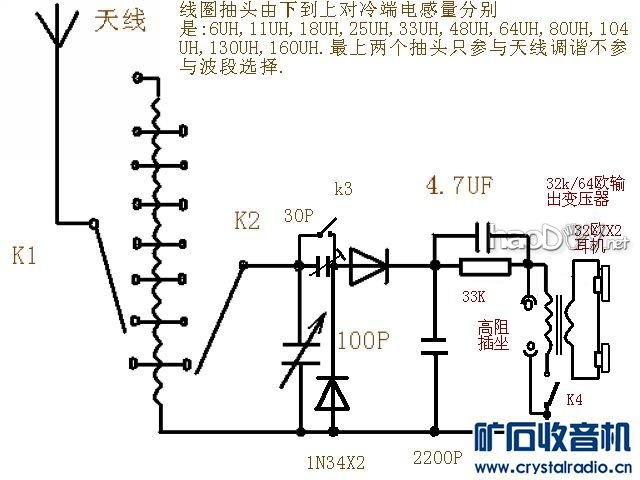

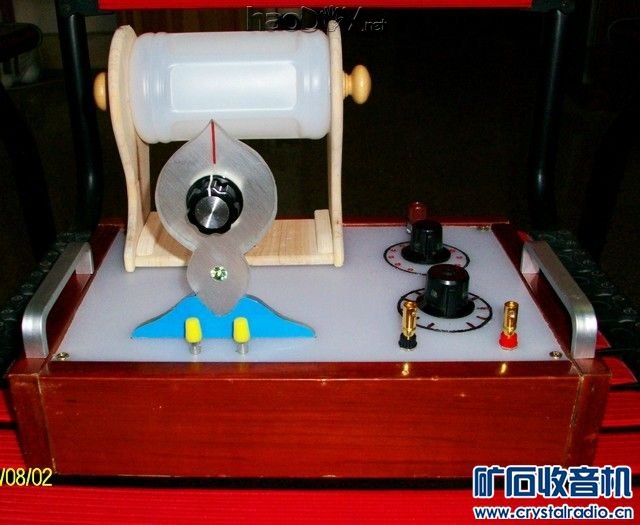

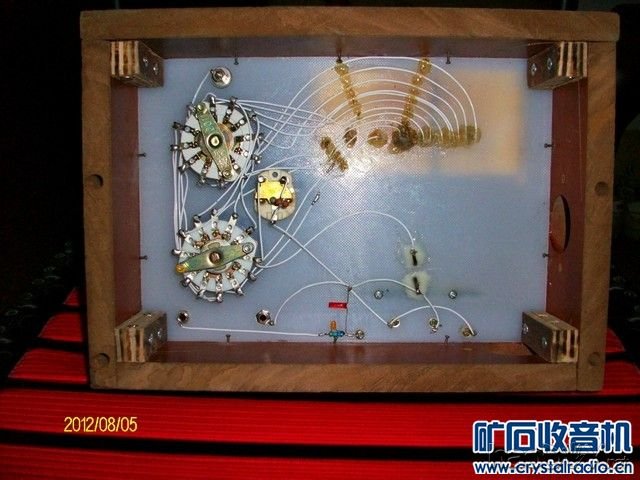

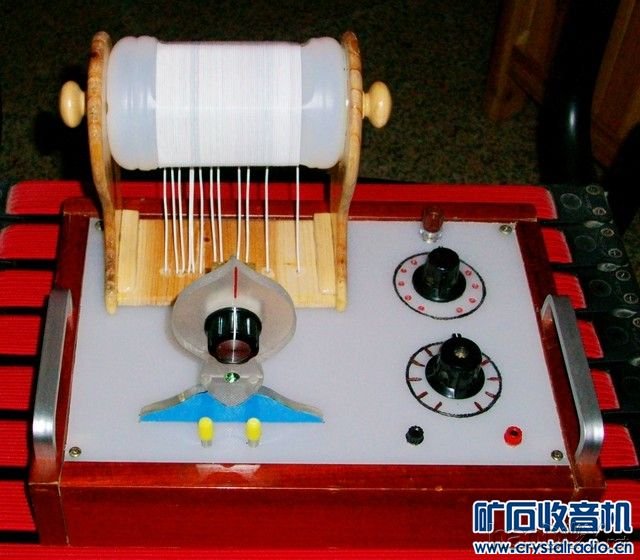

  {{做好的机壳，机壳是白菜板和废抽屉的面板做出来的，提手是买来的}}  刚做这台机时是用试验时的电路，看机壳和布线就可看出来，后来是边玩边改进完善的。看：机壳只装一个检波管的接线柱和波段选择，天线接入选择开关。后来发现这样做选择性音量都还较次所以就一步步改了。下面是初布的连接线。  看到这里先上个最后定形改好了的线路图等大家明白个过程，玩矿机真不容易！！！  下面是改了用75电路的机样，付手记： {{{制作用时7天，整机电路.效果如下。本机在75电路表现多收弱台：[容易由调节交连电容获得大声，再进行天线匹配选择来提高选择性。这时表现弱台会混台，但强台不混台。每波段在不同时段能收下四五个电台。信号衰落现象很明显]再把K3接通拆一个检波管作单管检波时：[每个波段能收下两三个强台，由天线匹配提高选择性。很大声。衰落现象不明显信号稳定些。但16：00-22：00点时段接收混台，22：00过后到深夜混台现象小了很多，可清楚分开每个电台。]今晚试试用1SS106检波管配13。5K的耳机看接收效果如何！后续要做输出牛对弱台选择性的改善。再做短波机我会选用珠网线圈，因它越高频率Q越高的特点刚适应用在短波高端弱台多强台小的情况。还是用这个电路。}} (责任编辑：admin) |
