做了台当代版的便携式矿石收音机_haoDIY_音响电子电脑科技DIY小制作发明

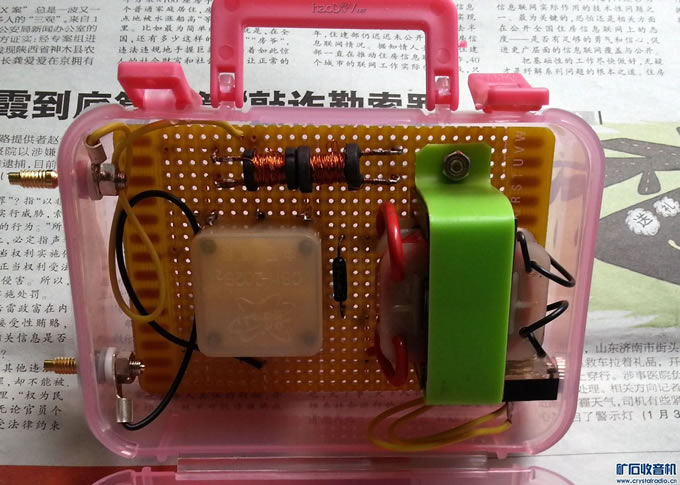

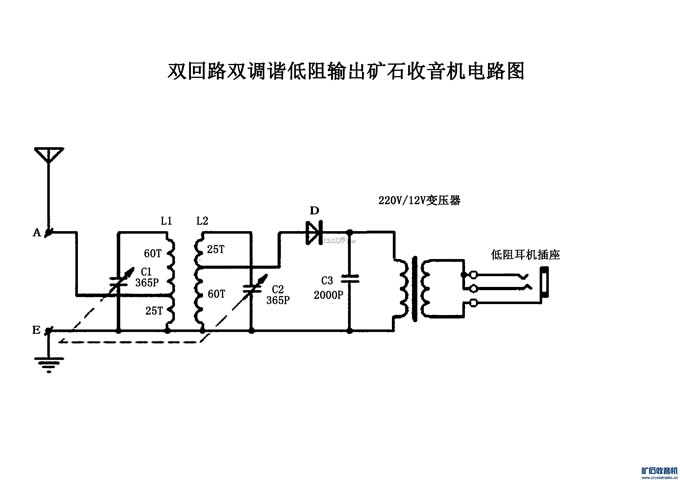

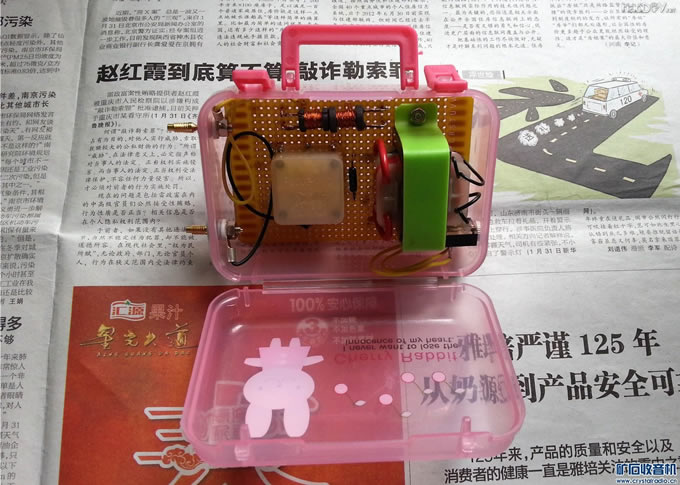

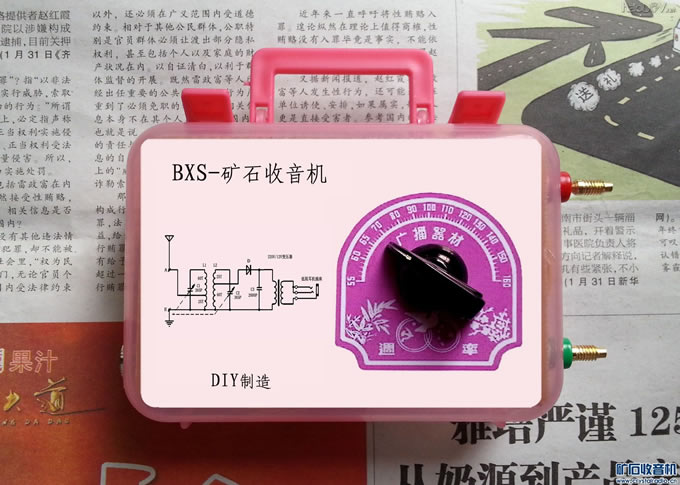

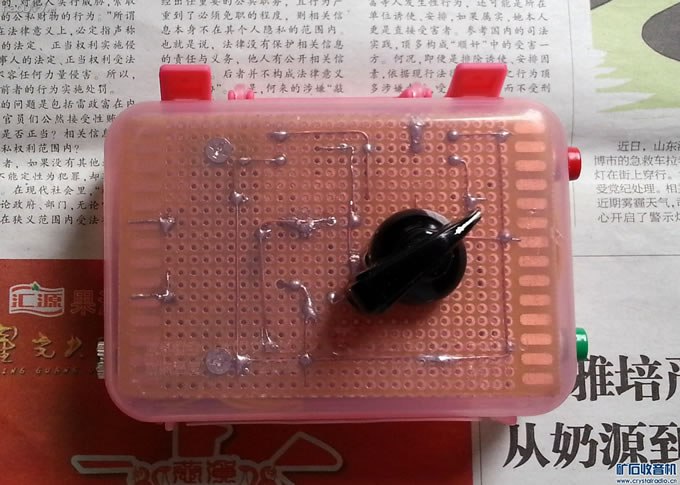

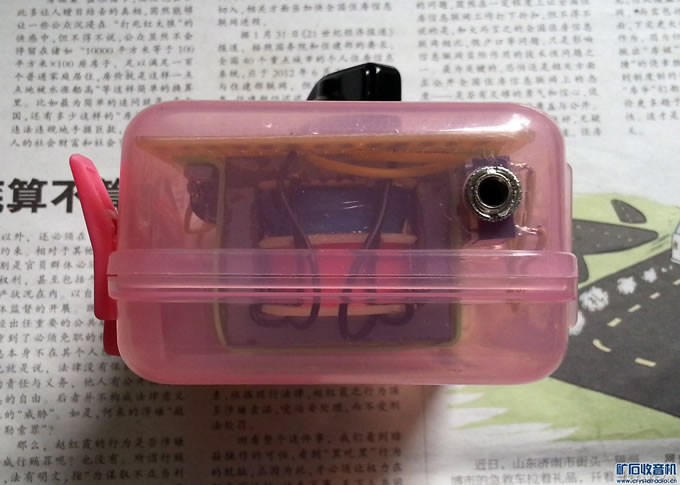

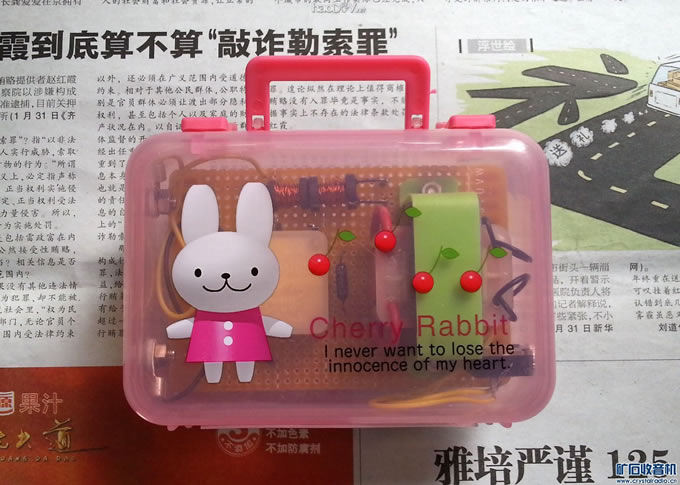

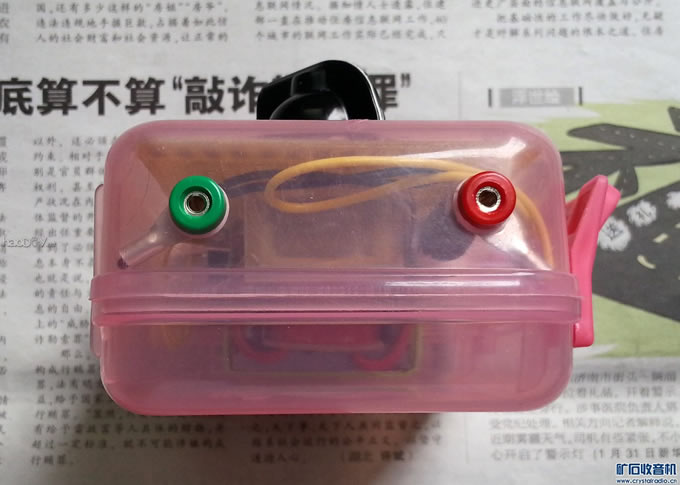

做了台当代版的便携式矿石收音机，之所以称作当代版是因为全部采用目前极容易搞到的材料，使用家家户户几乎都有的手机低阻耳塞，方便了想玩矿石机但材料难寻的窘境，特别是高阻耳机难觅的问题。线圈用工字磁芯绕制，检波用2AP9锗二极管，阻抗匹配用一只坏了的稳压电源中拆出的电源变压器，可变电容器用的是202B2密封双联，固定电容用的是瓷片电容。外壳是一小型塑料收纳盒，尺寸为：90*60*40mm。经试验，该机灵敏度高于一般的圆筒线圈，蛛网线圈，选择性也很好，用工字磁芯做线圈大大缩小了机内空间，把位置让给了匹配变压器，下面上图。

便携矿机 (0).jpg (290.58 KB, 下载次数: 30)

便携矿机 (1).jpg (287.14 KB, 下载次数: 34)

便携矿机 (2).jpg (343.1 KB, 下载次数: 32)

便携矿机 (5).jpg (232.01 KB, 下载次数: 31)

便携矿机 (6).jpg (213.62 KB, 下载次数: 26)

便携矿机 (7).jpg (287.72 KB, 下载次数: 22)

便携矿机 (8).jpg (275.08 KB, 下载次数: 34)
