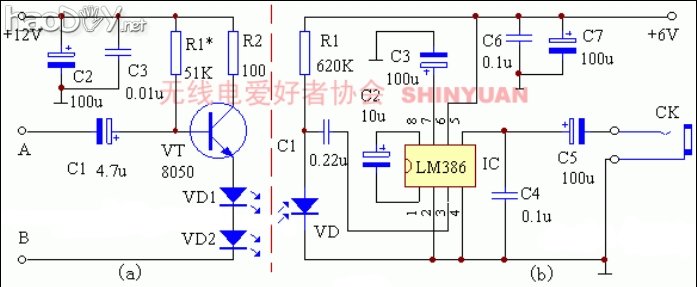

该转发器由发射和吸取两部门组成（点此下载道理图）。图1(a)为发射部门电路道理。鉴频后的伴音（音频）信号经三极管VT放大后敦促红外发射管。因为发射管的发射强度与通过其电流成正比，以是VD1、VD2所发出的红外光，便受到音频信号的调制。为了防备失真，VD1、VD2要设必然的偏置。图1(b)是吸取部门道理图。其电路回收一块音频放大集成电路LM386。VD为红外线吸取管。当被音频信号调制的红外光照射到VD时，在其两头发生一个与音频信号变革纪律沟通的电信号，经C1耦合至IC，举办放大。因为IC具有功率放大浸染，以是可同时供1－4副耳机收听。 元器件选择与建造 三极管VT选用8050中功率管，PCM =300mW，ICM=500mA，R2的功率不小于1/4W，VD为红外线吸取管（不能用光电二极管，不然受可见光滋扰影响访问结果）。 本转发器的调试很简朴。发射部门只需调理R1使VT的静态电流在30mA阁下。吸取部门只要安装无误，不需调试即可事变。 发射部门可以安装在电视机内部，回收机内12V电源供电。信号输入A、B端，接到音量电位器两头。对付回网络成电路的直流音量节制的电话机，可将A、B两头接到喇叭两头，不外要加设一只开关，将喇叭关断（操作耳机输出插孔更利便）。调理音量，使其转发间隔最远而又不失真。 两只发射管安装时，要思量其辐射范畴，让它们的有用辐射角度有一部门重叠。 本转发器的计划迅速度稍低，目标是增进抗滋扰手段。经实测，其有用转发间隔不小于3m，完全可以满意一样平常家庭必要。
|
