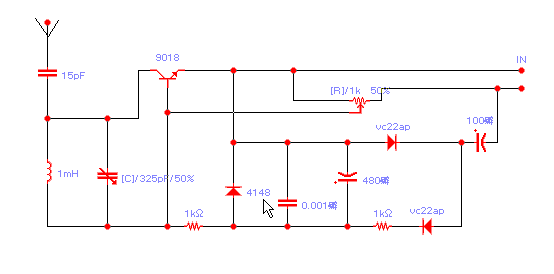

此转发器可以将音频信号转到88-108MHz调频段频率上，以便同FM接收机来接收，可能实现 (1)、用FM收音机收听电视伴音。如同时用耳机收听，就可实现电视无线耳机功能 （2）用录音机录制电视伴音节目； （3）两单卡录音机天线录音。本转发器具有电路简单；不用电池，易于装调的特点。特别适合初学者作练习用。 电路见付图，其中C是即制电感。由插头引入的音频电压经VD1、VD2倍压整流C2、C3、R2π式滤波,发光二极管LED稳压后,得到约1.5V电压供电路工作.VT、L、C1等组成三点式高频振荡电路，VT基极同时受音频控制因此振荡频率爱到调频，调频波由天线（0.4m软线)辐射出去.电路装好后,先调C6,使FM收音机收到信号,再调BP使音质清晰即可 .
|
