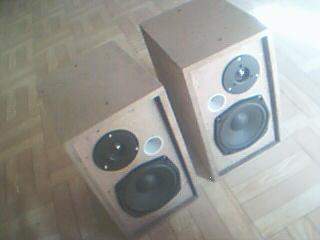

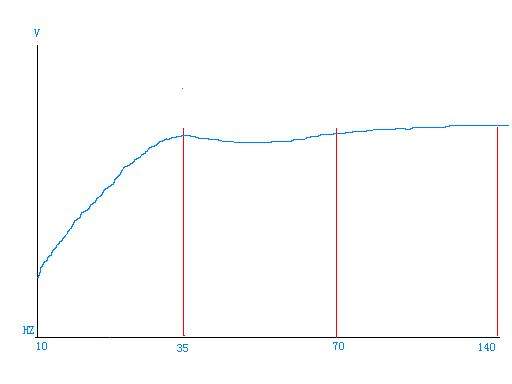

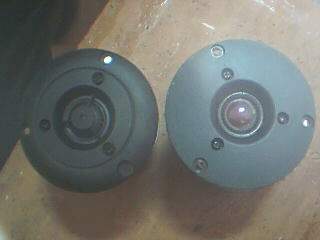

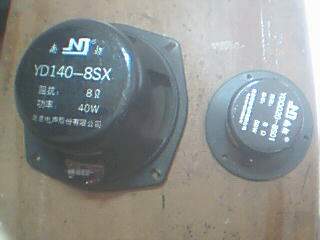

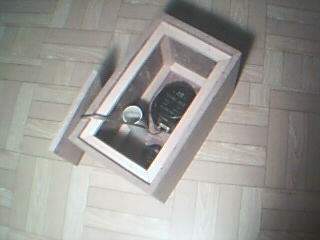

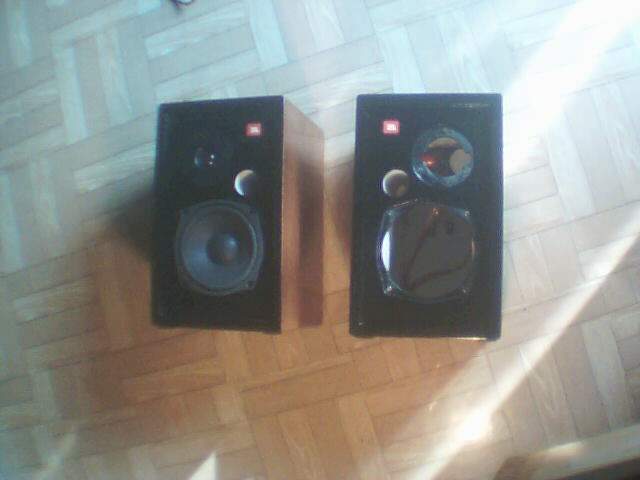

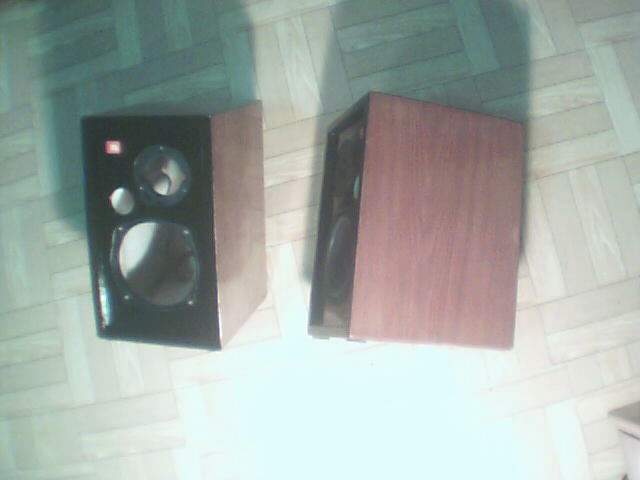

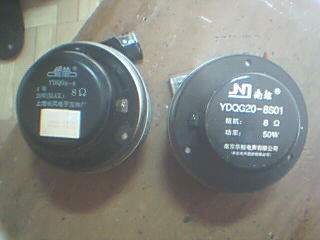

前言 看着电脑上的音源美不胜收,音效也渐趋完美,早年买的漫步者R1000TC以不堪入耳,不仅蠢蠢 欲动,想弄一对音箱来玩玩,但看了行情,不禁愤青,打劫啊,动轧千元不说.又不入法眼.说不得又要自家打造了.此文献给音响艺苑论坛.对这个坛子颇有好感. A)单元选择: 手上有一对尘封多年的南京YD140-8SX,原先想做中置的,一直懒得没做,就用它吧. 又买了一个南鲸YDQG20-8S01,买的时候就犯嘀咕,后来证明不能用.所以又买了一个银笛来取 代它.    说句不怕高手修理的话,国产单元是泛善可陈,只要选择了,音箱的档次也就定了,5%的谐波失真都无法保证,大音量若何?不得而知.泊来品又太过奢侈.无奈啊.早年打造过SCAN-SPEAKER 8545 + MOREL MDT33,才明白音箱的真缔 )箱体设计: 定为介乎与倒相与闭箱之间的形式.小口径倒相孔和长倒相管.不去搞软体,那玩艺唬人的,看多了中外音箱系列产品,明白了其实每一个口径都有一个容积相对应.箱体考虑桌面摆放,近场聆听. 3)从一开始就紧抓减少附加失真为重要考虑内容,其余的是无能为力的! 实施: 1)15mm层压板,箱体4块边板榫峁结构,白胶结合,所有接缝硬木条倒角,白胶封闭.上木罗丝.前后面板白胶封闭,上木罗丝.使互相结合为一个整体,减少谐震.箱內封接缝木条倒角为减少驻波.做好后如下图:(宽*高*深=190*320*230 倒相孔直径35,长140.单位:毫米. 倒相管是PVC水管,建材商店有售)   2)现在就要装箱来调谐震频率. 本人一直对闭箱的瞬态响应情有独钟,但又对低频响应扼腕,倒相箱的箱声一直为我所詬病,但低频响应好一点,真是鱼与熊掌!一直有这个蠢想法,做一个中间的调和产物,所以这次就当试验吧. 我们知道,把倒相孔逐步缩小,箱子就向闭箱过渡,极端的两头就是倒相和闭箱. 用我那篇<<自制音箱的业余调整方法>>中的(音箱谐震频率的调整),得出下面的示意图:  有点意思:双峰不明显了,阻抗曲线平缓了,也可理解为双峰得到最大的抑制.也可理解为倒相 孔面积太小了,啊啊,不研究了,最后耳朵收货再说. 3)吸音层敷设: 倒相箱的箱声来源于吸音太弱和箱体共震. 除面板,先胶敷上两层晴纶棉,再裁好适当面积的羊毛毡,将羊毛毡上画1厘米格子线,用皮带冲冲出4毫米的洞,用小钉子敷钉上,增强吸音效果.可惜我的图不清晰,理解就行了.  4)箱体外表刨平整,由于是小箱,用水曲柳三合板裁出6块相应的,比原面积大一点,先左右,用白胶多一点的量,涂抹在三合板和音箱表面,用2-4枚小钉固定一下,小钉别钉死,事后要起出来的,放在沙发上,上面在放一块沙发海棉垫,压上适度重物,使使两面收力均匀,中间的胶又不完全的挤压出来,干后形成层压板.胶.三合板的三明治结构(用五合板更好),干24小时,将边缘刨平整,再贴上下面,再贴后面,最后,按喇叭,倒相孔口径,将前面板开洞,贴上,正好形成喇叭边的凹槽.-----此举对音箱表面的谐震抑制大有好处.又免去表面装饰之苦.最后将接缝处倒出圆角.  5)刮腻子,沙平,上色,油漆.面板漆成黑色,其余五个面透明树脂漆,显出天然的水曲柳的花纹,保证跟你一辈子也不会表面有改变,很漂亮的. 6)油漆干后,背板打眼,装上接线柱,喇叭面板锁喇叭的孔打通孔用6角铜柱埋进去,反面是可以上罗帽的,正面锁喇叭用罗丝,喇叭是要拆N+N边的,这样就不怕拆了.  7)分音器: 基本上二分频分音器的分频点一般均在1.5KHz-4KHz间选择，分頻点将二个单体各4个八度音，比较合理。 经常看到论坛上有朋友问分频点取在何处,这里再提供一个方法來決定分频点，首先将高低音单体装入音箱,测出各单体音频的半功率点(-3dB)的重合频段处,再合理决定分频点.如下草图:    啊啊,丢三落四的. 测量方法草图:  |
