惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨

时间:2014-10-01 08:43来源:itbbs.pconline.com.cn 作者:夏雨 点击:
M50W是惠威推出的一款号称顶级2.1桌面多媒体音响的拳头产品,当时准备入手时,纠结在2个音箱的选择上:M50W还是M200MK3。选择惠威是必然的,因为早就是国内音响界的龙头老大了!经过反复分析,感觉自己还是习惯在听音乐时加上SuperBass,以及调高高频段,说
M50W是惠威推出的一款号称顶级2.1桌面多媒体音响的拳头产品,当时准备入手时,纠结在2个音箱的选择上:M50W还是M200MK3。选择惠威是必然的,因为早就是国内音响界的龙头老大了!经过反复分析,感觉自己还是习惯在听音乐时加上Super Bass,以及调高高频段,说明低音对我来说是必须的!没有低音的音乐是不能接受的!因此,我毅然决定:入手M50W!......
购物渠道自然是淘宝!我选择了最近的惠威专卖店,1150元包邮价!比纠结当初已经涨价了!唉,涨了将近200元!不能等待了!
宝贝到家,立马试听!果然是不同凡响!特别是低音很震撼,不过感觉中高音没有达到期望效果,听歌时,齿音不清晰,怎么回事情?另外,竟然还感觉喇叭有交流声!虽然可以容忍,不过总是感觉不爽,我就准备打开箱子,看看里面的究竟了......
因为职业关系,家里的新添家电,总是会被我解剖分析,呵呵,这下,轮到M50W了,大家等着吧,我会把过程,以及电路分析都会奉献出来的......
惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨

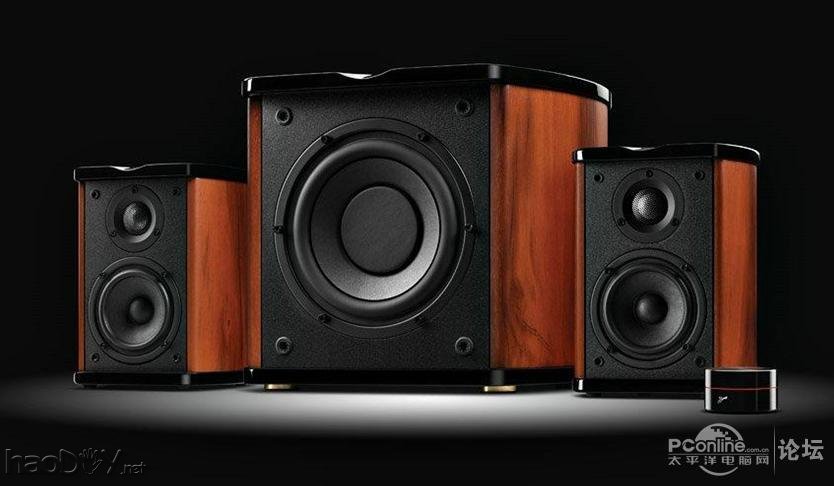

关于M50W的介绍我就不啰嗦了,网上大把的。官方图片也很多,大家自己去看看。

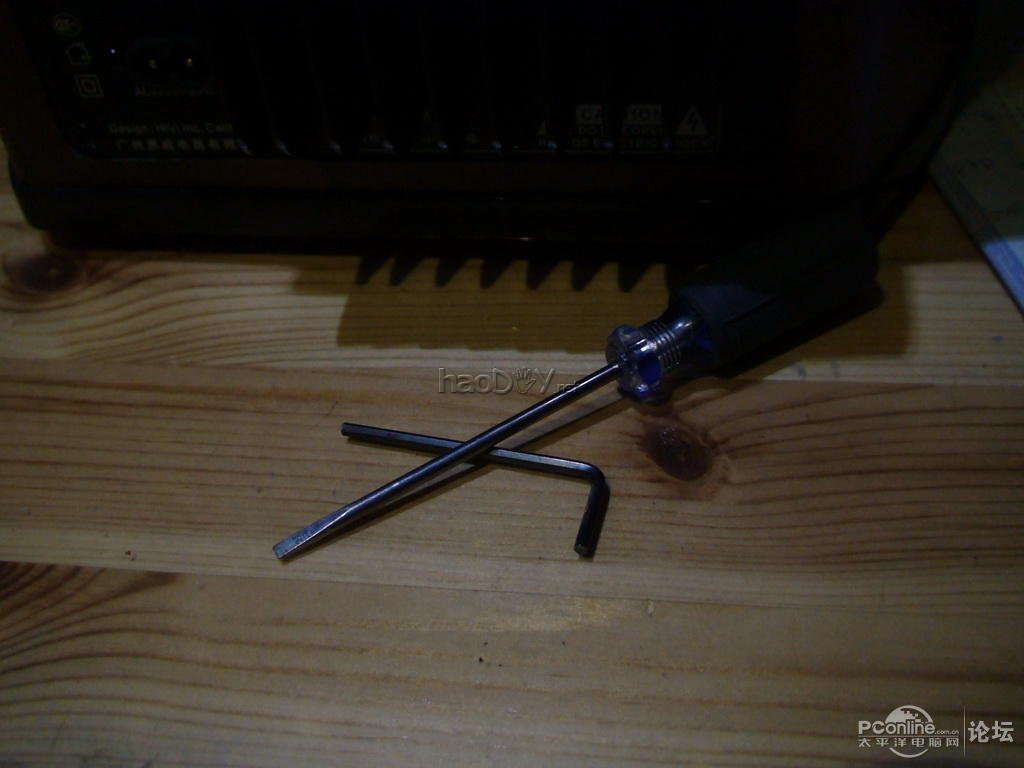

首先,捧起低音炮,感觉对得起这个价格:),非常的沉!那个钢琴漆,也是非常棒,没的说!接下来准备好拆解工具:一个小螺丝刀,一字型的,一字宽度是3mm的那种,并且不能是质量差的那种
惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨


拧下后面散热板上的12颗螺丝,然后拿住散热片往外拔整个散热器。注意,惠威的做功真的不错!密封很好,以至于可能会纹丝不动!不要紧,用螺丝刀在4个角的其中一个,轻轻的挖一下,一般就会有所松动。千万不要蛮干!打开后,就可以看见里面电路板的全貌啦!不过要小心拉出,因为里面有很多连线呢,按下接插件侧面的钩子,一一拔出低音喇叭线、蓝色的卫星音箱电源线、橙色的低音炮功放电源线,再拔下电源开关上的2根线(有尼龙扎带捆着,把扎带剪断)。到此为止,就可以把低音炮里面的电路板拿出来啦!哈哈哈哈

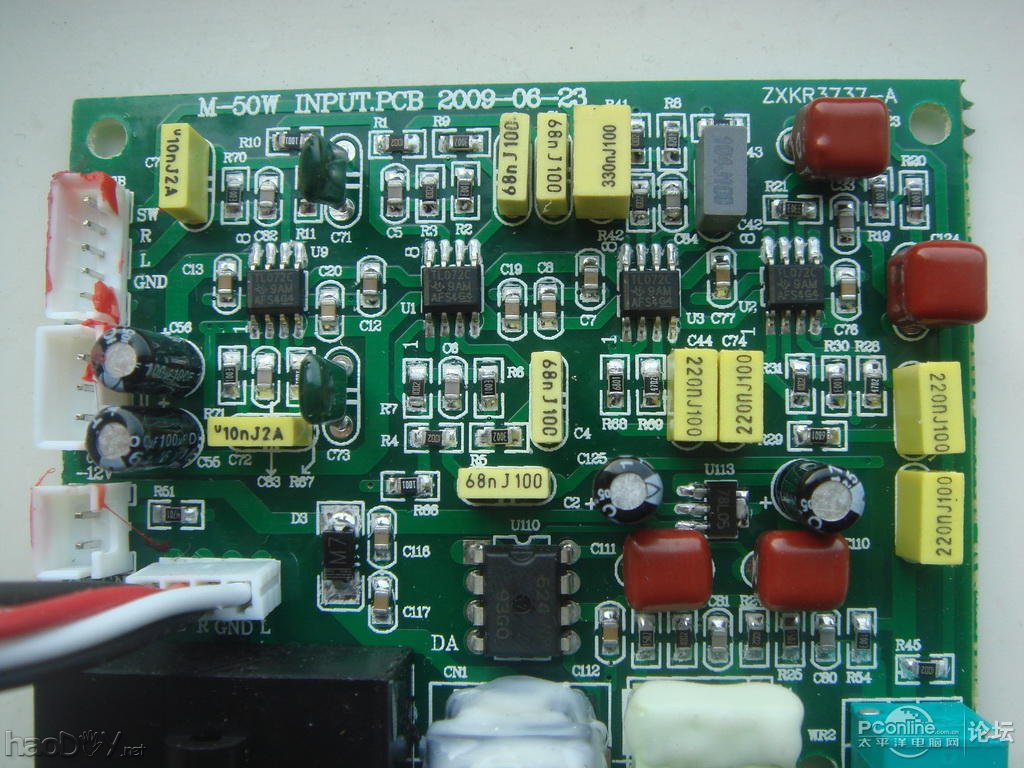

拿下电路板做啥呢?我是要进行测绘啦!分别拆下信号板、电源板、功放板,谁说M50W的密封不好?简直就是胡说!人家在接插件、电源开关等等有可能发生漏气的地方都上了胶呢!并且在信号板与底板(散热板)之间还贴有一层类似橡胶板一样的东西,彻底杜绝漏气!看来惠威做事还是挺用心的。先看看电路板吧,信号板:
惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨

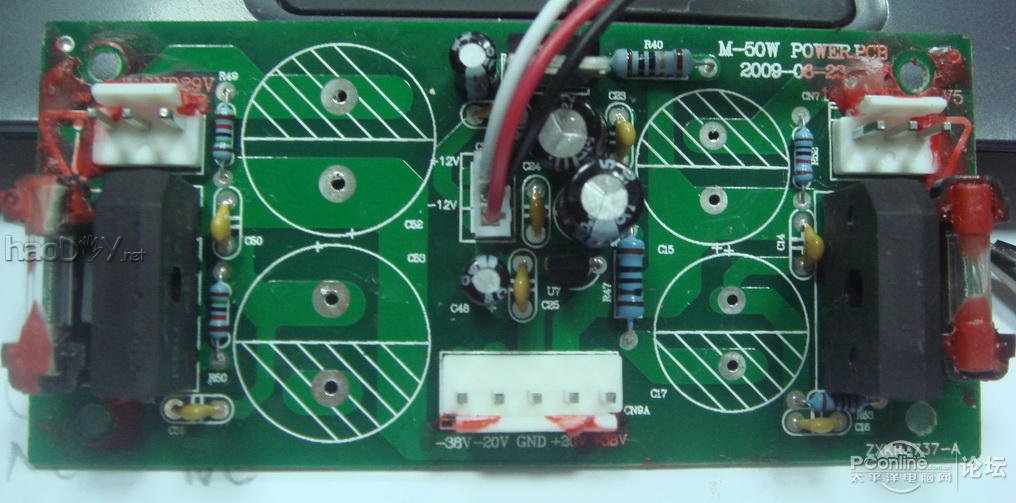

电源板:(拆掉了4个电容器)
惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨

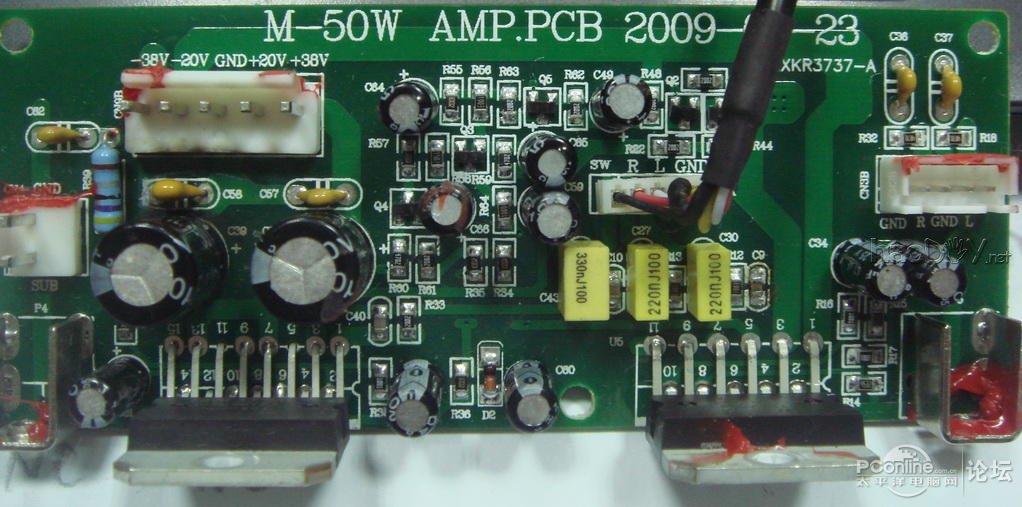

功放板:
惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨

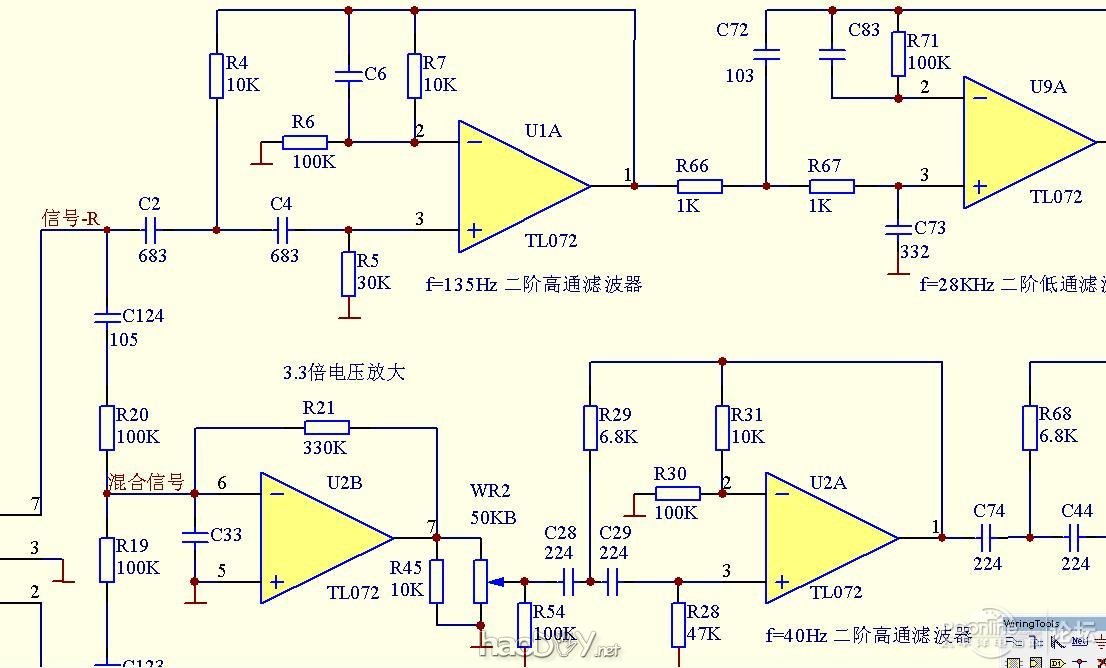

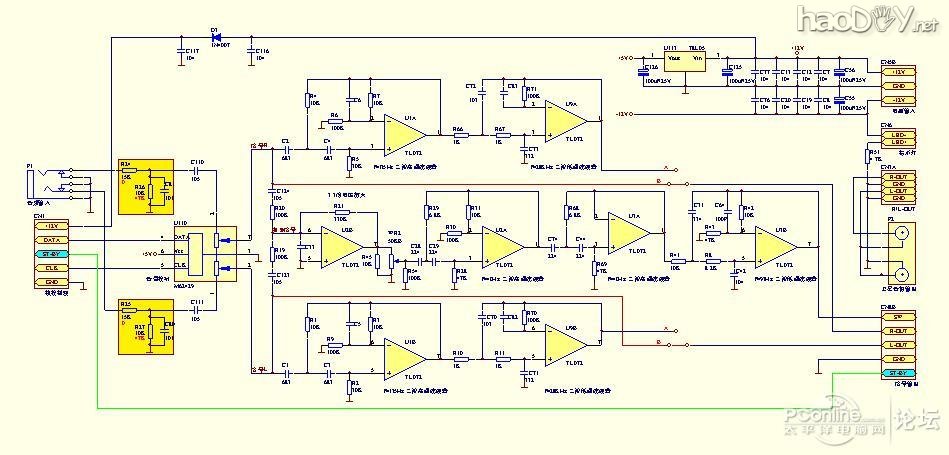

接下来是测绘的电路图:

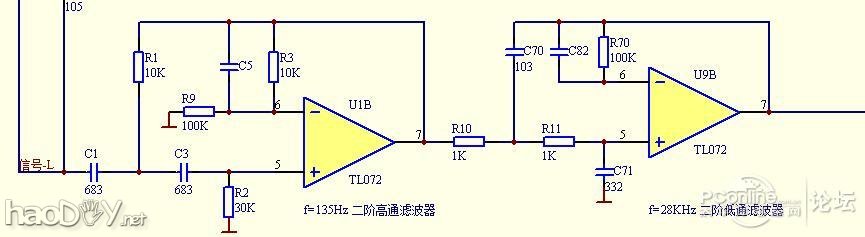

信号板
惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨




从信号输入部分看,输入阻抗应该是25千欧,不知道惠威声称输入阻抗是47千欧是怎么算来的?
另外,因为使用了M62429这个芯片,受到输入信号电平的限制(最大输入电压1.7V),M50W把输入信号衰减了10/25!后面我们将看到,为了达到额定功率的输出,卫星音箱的功放增益竟然设置为45倍!这就降低了卫星音箱的信噪比,大家总是埋怨M50W的底噪大,很大一部分就是增益过大造成的!



惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨



惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨



惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨

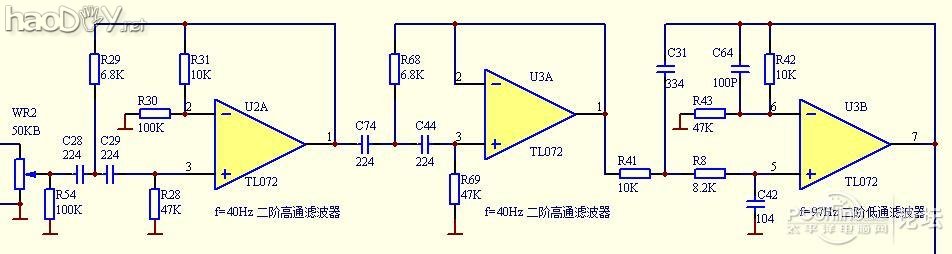

完整信号板电路图:
惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨

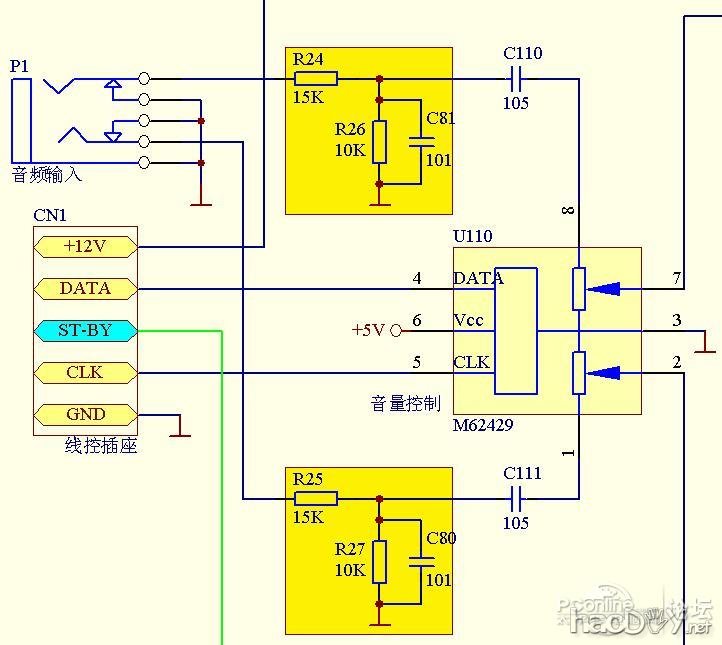

再看看功放部分的电路:
惠威M50W全面打磨记!应该是目前地球上最完整强悍的打磨

图中ST-BY端子是增加功放板的待机功能而增加的,来自线控音量控制器,这样改造后,按下线控音量按钮后,功放就进入待机模式,功放芯片处于待机模式,消耗更小的电流,有效的降低了静音状态下的发热程度!当然,音量线控里面也要适当修改呢

另外,这个板子上TDA7294的静音控制电路存在不足: (责任编辑:admin)
