用竹菜板打造diy制作书架箱音箱

时间:2012-12-05 10:01来源:bbs.hifidiy.net 作者:psp 点击:
首先我要声明一下,这是一篇要漫长等待的文章,因为到目前为止,已经历时近两个月,这个工程仍未完成。虽然若干年前,我确是一个发烧友,但现在早已淡忘了,现在来做这件事情,只是在百无聊赖的异乡生活中的一种调剂吧,所以我连电锯也没有买,只有一把手锯
首先我要声明一下,这是一篇要漫长等待的文章,因为到目前为止,已经历时近两个月,这个工程仍未完成。虽然若干年前,我确是一个发烧友,但现在早已淡忘了,现在来做这件事情,只是在百无聊赖的异乡生活中的一种调剂吧,所以我连电锯也没有买,只有一把手锯,一下一下锯来,大概这也是漫长的原因吧,但我喜欢。另外倘若我在文章中对任何一种发烧观点有所冒犯的话,大家权且姑妄听之,不必太介意。

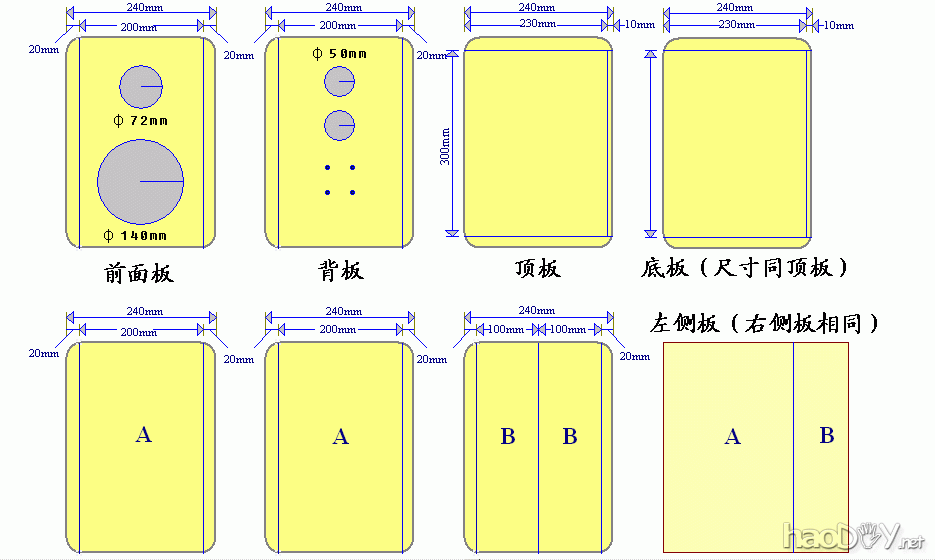

发个竹菜板的切割图。这种竹菜板的尺寸为240mm X 340mm,板厚15mm。一个箱体需要七块板。下面的图纸是一个箱体的。其中侧板是用两块板拼起来的,即图纸标识的A和B两块板拼在一起,侧板反面用边角料做加强筋。
用竹菜板打造diy制作书架箱音箱


用竹菜板打造diy制作书架箱音箱

    几个月之前装电脑时配了套惠威的多媒体箱子,花了650大洋,主要用来看电视了,听音乐时反到不方便了,还得开电脑。所以打算再买个箱子,原先考虑的是KEF的KODA7,不过偶然看到李永活兄在论坛上卖VIFA的喇叭,立即改变了主意,决定再过一把DIY的瘾。
用竹菜板打造diy制作书架箱音箱

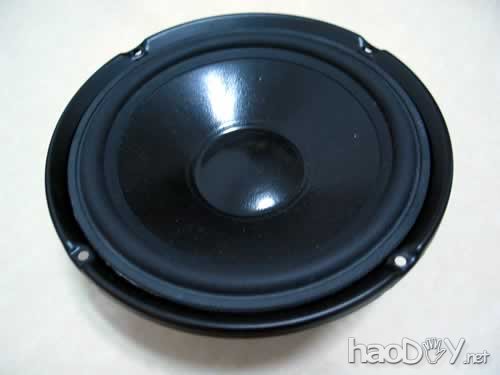

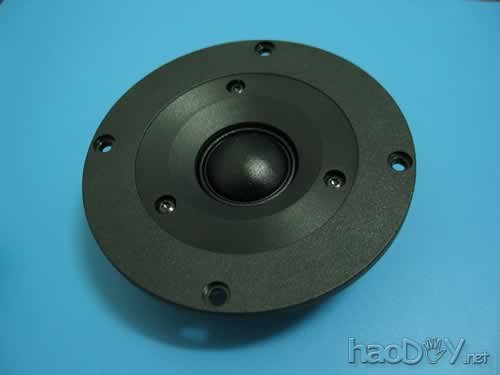

    首先要购买材料和工具。和李兄联系后,他很爽快的决定用速递公司,货款到付,我也省得去银行了。当天晚上联系好,第三天早上,速递公司就把喇叭送来了,包装完好,拆开看看,喇叭没有问题。低音有了,还差高音,上网查了一下资料,决定用VIFA的D26,一对400多元。
用竹菜板打造diy制作书架箱音箱

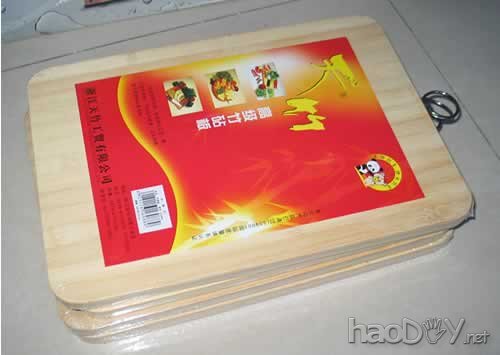

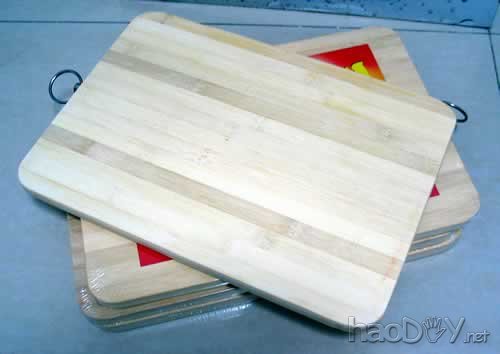

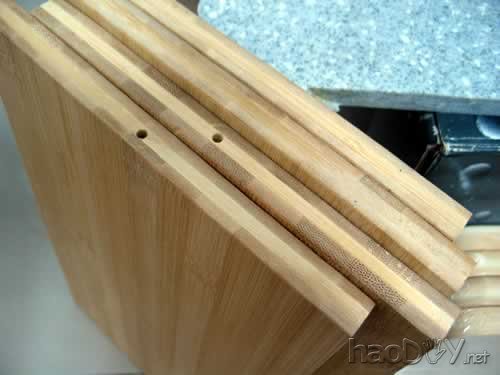

这个VIFA的C17喇叭的资料很难找,在网上找了很多地方,资料都非常不完整,最后拼拼凑凑得到了一些数据。打算做倒向箱,通过软件计算得到箱体体积16.2升,实际制作为18升左右。具体效果待完成后再调整吧。   箱体的材料没有采用刨花板、纤维板。因为我只在关外见到过一家店买这种板材,深圳的车费又非常昂贵,估计拉回来也要一百多元。还是算了。其实关于板材,早有主意,我发现厨房那块半年前买的竹菜板,虽经水淋刀砍,没有丝毫变形,看来是最佳人选了。竹菜板是三层夹板结构,强度很好,另外竹材的特性是不怕水,这一点比刨花板、纤维板强的多,我记得很早以前曾有一快做音响剩下的纤维板边角料,在床下放了大半年,后来拿出来一看,胖了一大圈,虚得不得了,都是受潮的缘故。竹菜板的另一个好处是购买方便,几乎所有超市都有卖的。   去了几次超市后,终于等来了特价,34cmx24cm的仅售9.90元。于是一下买了14块。这次投入了约140元。 目前为止的花费为: 220.00(C17)+420.00(D26)+140.00(竹菜板)=780.00元
用竹菜板打造diy制作书架箱音箱

用竹菜板打造diy制作书架箱音箱

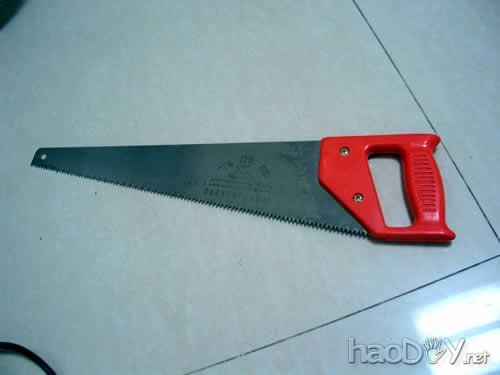

虽然以前DIY时攒了不少工具,但都在老家。来深圳许久了,却什么也没有动过,所以什么工具都没有,只好现买。 手锯 6.00元。

用竹菜板打造diy制作书架箱音箱

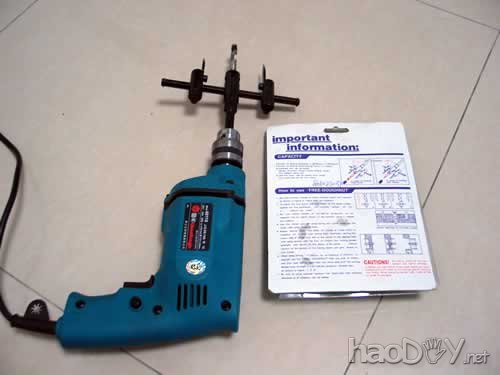

电钻 公司的,不花钱。

用竹菜板打造diy制作书架箱音箱

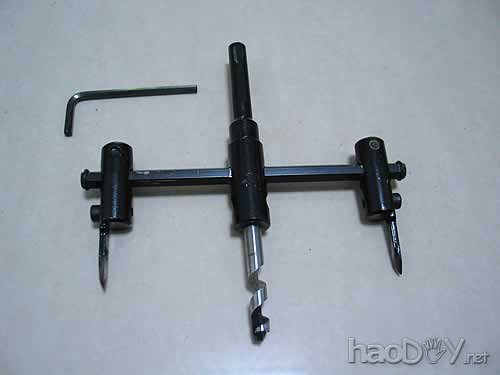

开孔器 18.00元。买开孔器害我跑了几条街,都只有这种,最大只能开12cm孔。而C17要开14cm的孔。在最后一家,几乎要泄气的时候,仔细研究了一下,发现可以把两边的铣刀反过来装,这样最大大约可开15cm的孔。有了这个发现,立即买了下来。所以说凡事不可拘泥,困难总有办法解决的。
用竹菜板打造diy制作书架箱音箱

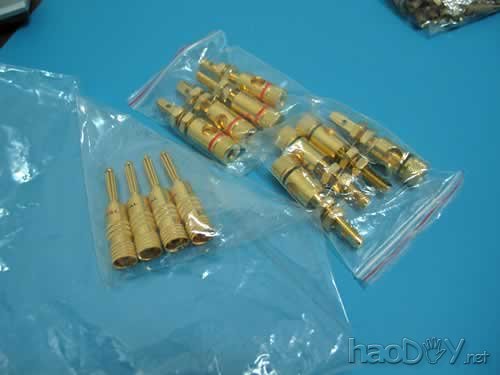

接线柱 花了60元。
用竹菜板打造diy制作书架箱音箱

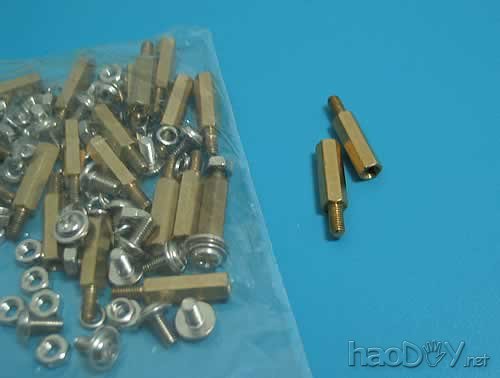

铜柱 到一个熟悉的商家那里以样品的名义拿的,没花钱。用来固定喇叭。
用竹菜板打造diy制作书架箱音箱

通常喇叭是用自攻丝固定的,如果拆两次,就容易滑丝。所以这次参考了别人的先进做法,用铜柱加普通螺丝来固定。 我用的竹菜板板厚是15mm的,所以用的铜柱也是15mm的。在喇叭的螺丝孔位上钻孔。孔的直径要略小于铜柱的直径。我买的铜柱的直径是5.2mm的,估计用4.8mm的就差不多,不过手头没有这样的钻头,所以用4.6mm的钻头,略微扩一下。铜柱是六棱的,非常紧,要用锤子才能敲进去。因为头一次这样做,心里没有太大的把握,不过完成之后,发现非常牢固,有兴趣的朋友可以试一试。 高音的孔位上安装完铜柱的样子。 (责任编辑:admin)
