我也来diy做8单元惠威喇叭落地音箱

时间:2012-12-12 22:04来源:bbs.hifidiy.net 作者:平而不凡 点击:
下载 (110.73 KB) 2012-1-19 22:13 下载 (115.83 KB) 2012-1-19 22:13 来个全家福!!! 左边来一张!! 下载 (133.7 KB) 2012-1-19 22:13 右边又来一张,哈!! 下载 (148.83 KB) 2012-1-19 22:13 装好了当然就试
幸福大佬做了一对8单元的落地箱,听说效果不错,多单元的落地箱我一直都想做,但是一直都找不到图纸。现在可好了,幸福大佬这里有图纸,加上已经做出来了,这加强了我做这对箱的信心,但我把图纸改了,改成侧板做面板,内部的隔板换了位置,高音的位置作了调整,容积不变。在这里多谢谢幸福大佬给我的宝贵意见。本来是想自己做的,但由于工作时间的关系我找了木工代劳,现在在正施工中,也拍了不少相片,但今晚我要装JC-2前级,所以没有时间上传,改天有时间就上图,现在先上设计图纸吧!!




昨天喇叭收到了,一共分三个箱,一大堆,哈。。。。。加上一堆配件2230包邮!!钱包又肝硬化了!!
下面这个是惠威的SS1-2,好漂亮呀!!







这个是低音SS6.5R,一样好漂亮!!

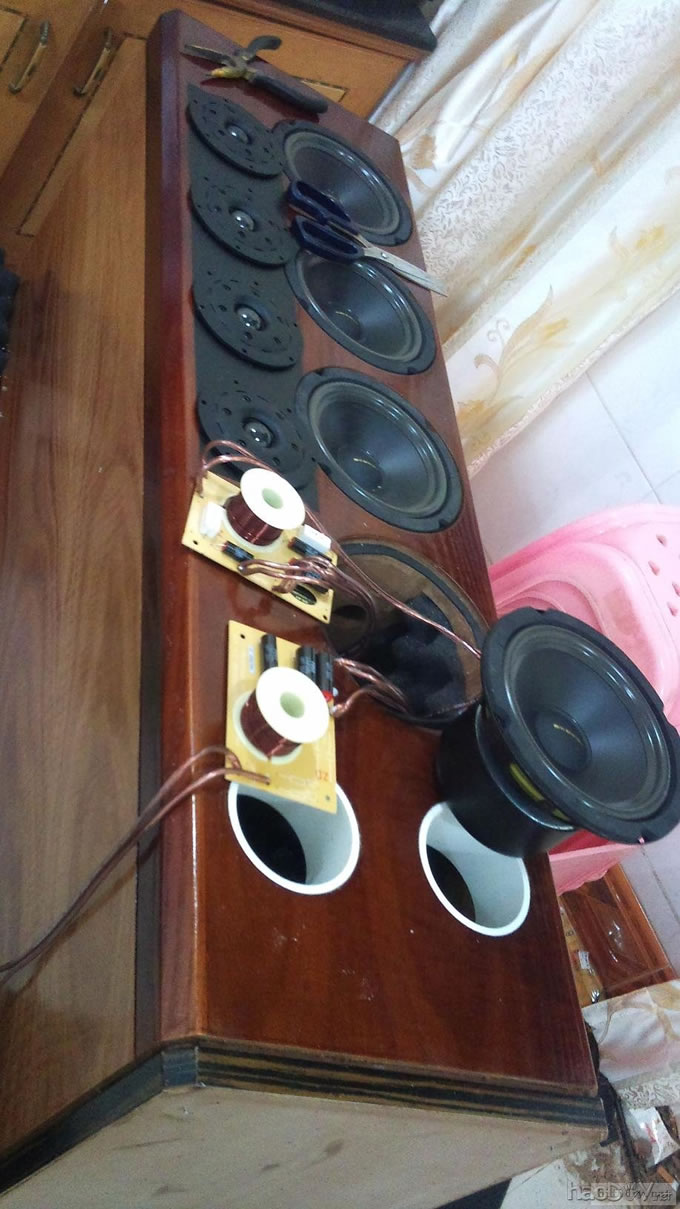

准备做的箱子喇叭就是这样排列安装啦!!

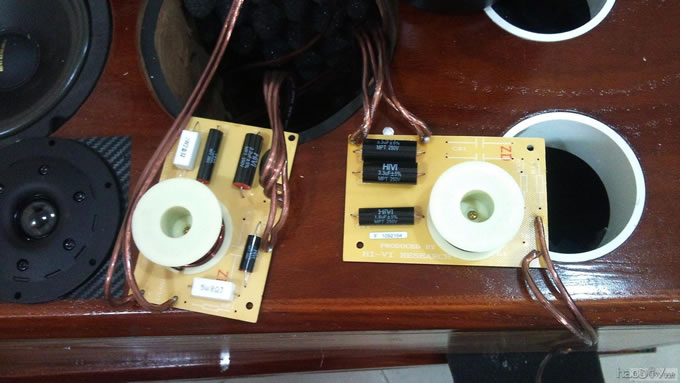

原厂的分频器,初时我想如果没有这个型号我就自己做,问了一下店主说有,这样就买现成的吧!!


所有喇叭加起来就是这么一大堆,着眼呀!!


当然顺便一起买点装音箱的配件啦,不错的!!



下载 (175.32 KB)
2012-1-1 23:05

.
现在箱体正让木工做着,可能要两天才能拿到,哎!心急呀!!

这是我的朋友正在和木工计算图纸尺寸!!!认真!!!
#p#分页标题#e#

这个电锯我家都有,不过是我爸爸的!!!


他不是我爸爸,是给我做音箱的木工!!!


进口的板和国产的就是不同!!!


一个人开不了板,一个小伙子帮忙!!!!


开板啦



原来开了不一起是90度的,要修一下!!


主要的板都开好了,真的好正!!!


很认真呀!!如果我自己做一定做不了这么认真!!



面板的边是这样加工出来的,我也有帮手的!!


锯出来就是这样,很标准呀!!!


三个隔板,就是里面的这三块,很多孔,我改了,但面积不变呀,!!!



加工箱里面的隔板!!



组合隔板!!!


师父用气钉固定后再用铁钉加固,后来问题来了,什么问题?往下看就知了!!!


铁钉很难打进去,以前我自己做的时候也有这个情况,

打坏的铁钉不下几十个

看着师父这么累,哎!!我说不用打铁钉了,用气钉打多一点就是了,师父也有点觉得不好意思!!!不要紧啦,以人为本嘛!!!

铁钉打下去,板子开裂了,只有用胶水补上



师父说不放心,所以坚持在边上加足了胶水,真有责任心,赞一个!!!


总体组装图纸!!

终于见到了!!!








这里出了点线,但不算大,刨一下就好了


所有边线位都加足胶水

加上加强筋


出问题了,什么?开板时候顶板和底板算错了,但可以补救的,补一块方木上去就可以啦!!

加上面板,这样就是一个箱啦

一只

两只

基本完成,只差贴饰板了,但师父说工程正在赶工,晚上给我加班!!没有办法啦,人家要养家活口的,我的音箱只是私做的,我等!!!

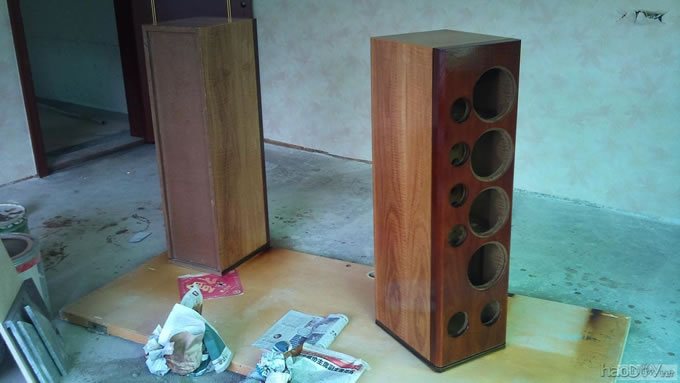

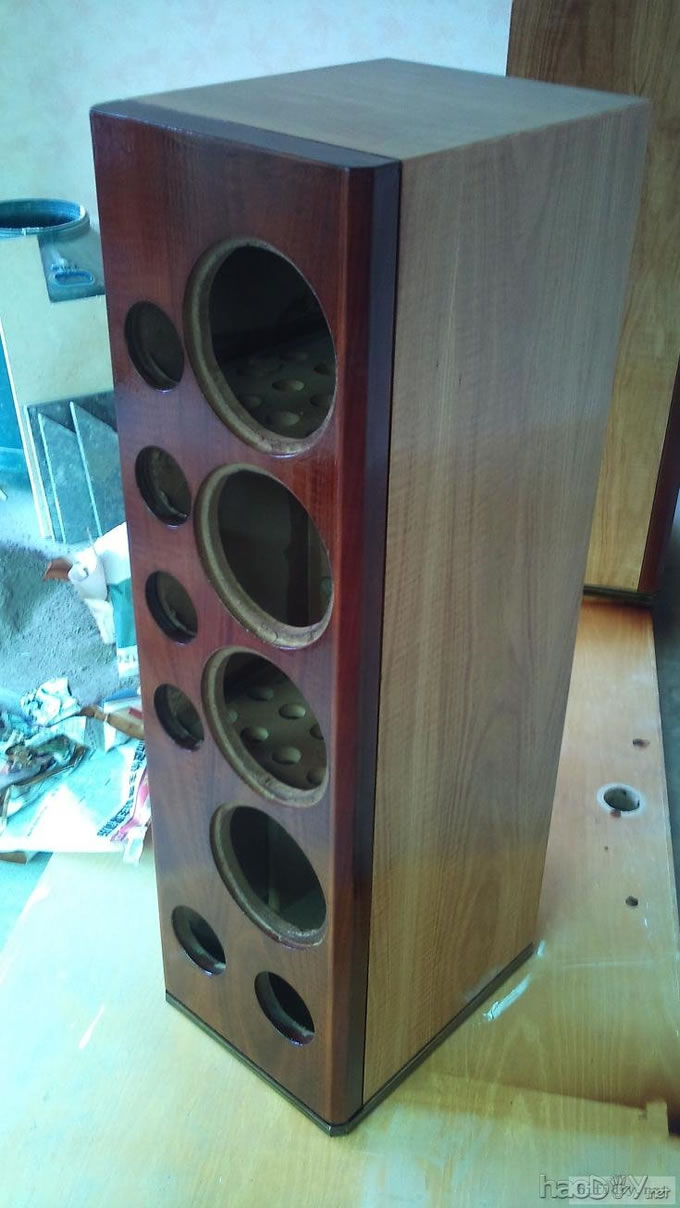

箱体终于帖上饰板了,不过还没有喷漆,效果不错

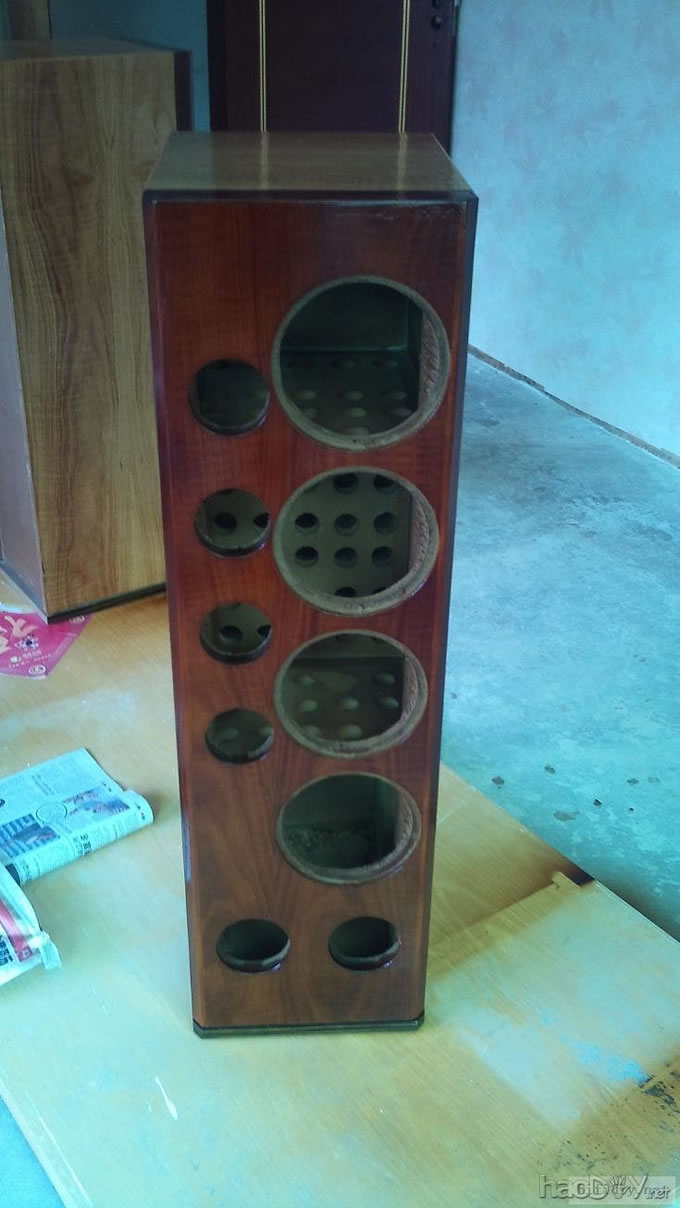

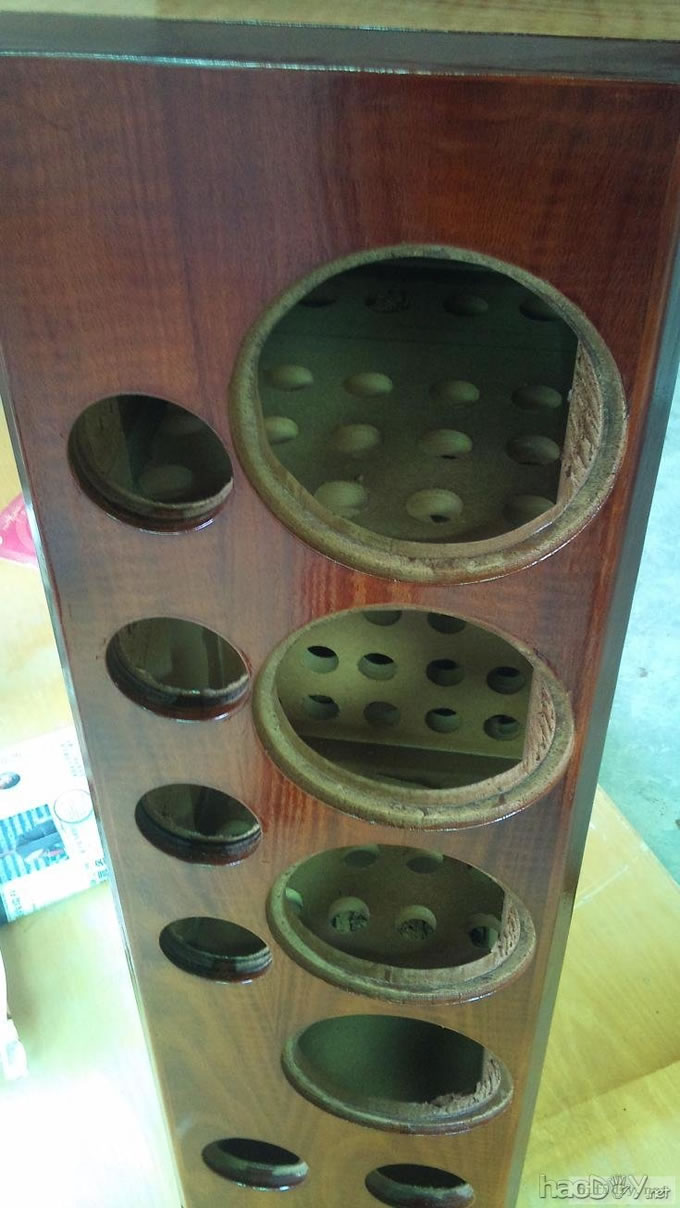

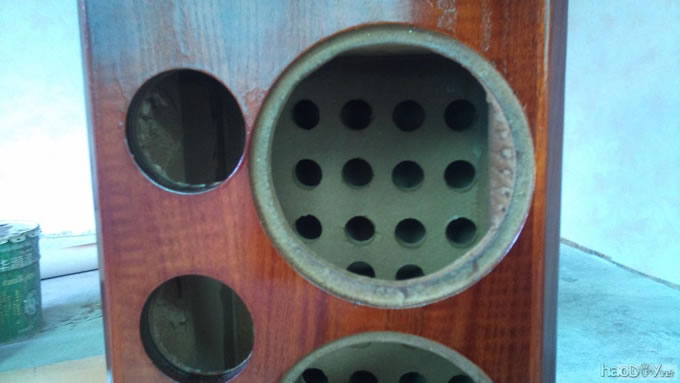

今早去工厂看了一下,哈,终于开孔了,今晚就可以喷漆了

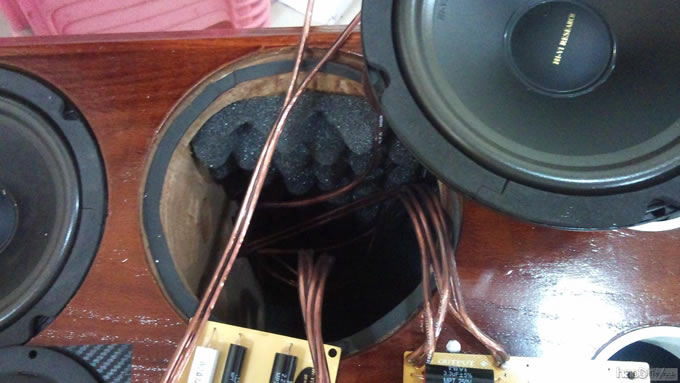

箱基本完成了,看,不错!!!明晚加上倒相管,加吸音棉!!!










#p#分页标题#e#







今晚真的醉得很,今年我把所有的会议都提前开了,所以今晚就和办公室吃团圆饭了,醉。。。。。。。。。。。,但回到家还是心急地装箱了,不多说,上图!!!









今天下午3点早点回来推了两场应酬就继续开工了,哎!幸好还没有到年廿八,如果到了就不能开工了,因为家里那只老虎会。。。。。。哈!!

做完后,家里就成了垃圾场啦!!哈!!


我把倒相管的边也倒了圆角,好靓呀!!!



上镙丝都上到手软!!!



其实我对这个木工师父的手技真的不太赞赏的,但见到他这么认真的帮我做,我都没说话可说了,如果是我做一定效果不比他差!!真的!!!




后角上的边搬运时搞坏了,但是小事不在意啦!!


后面没有贴饰板,只喷了一层油漆作防潮用!!

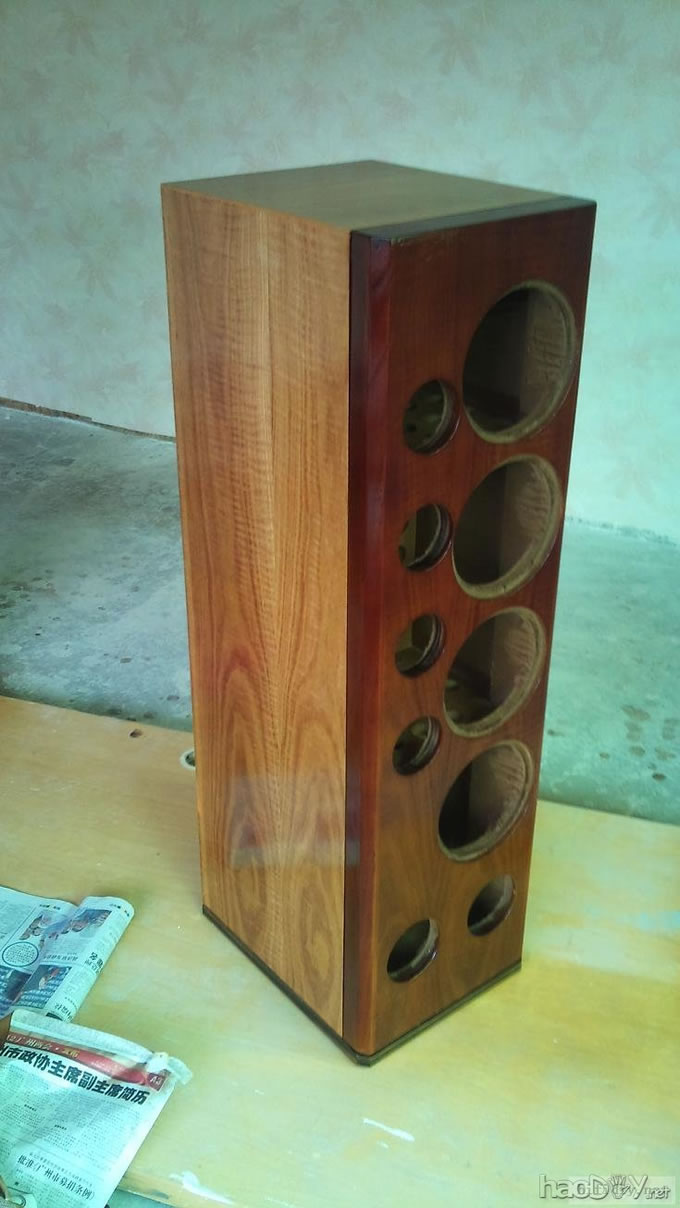

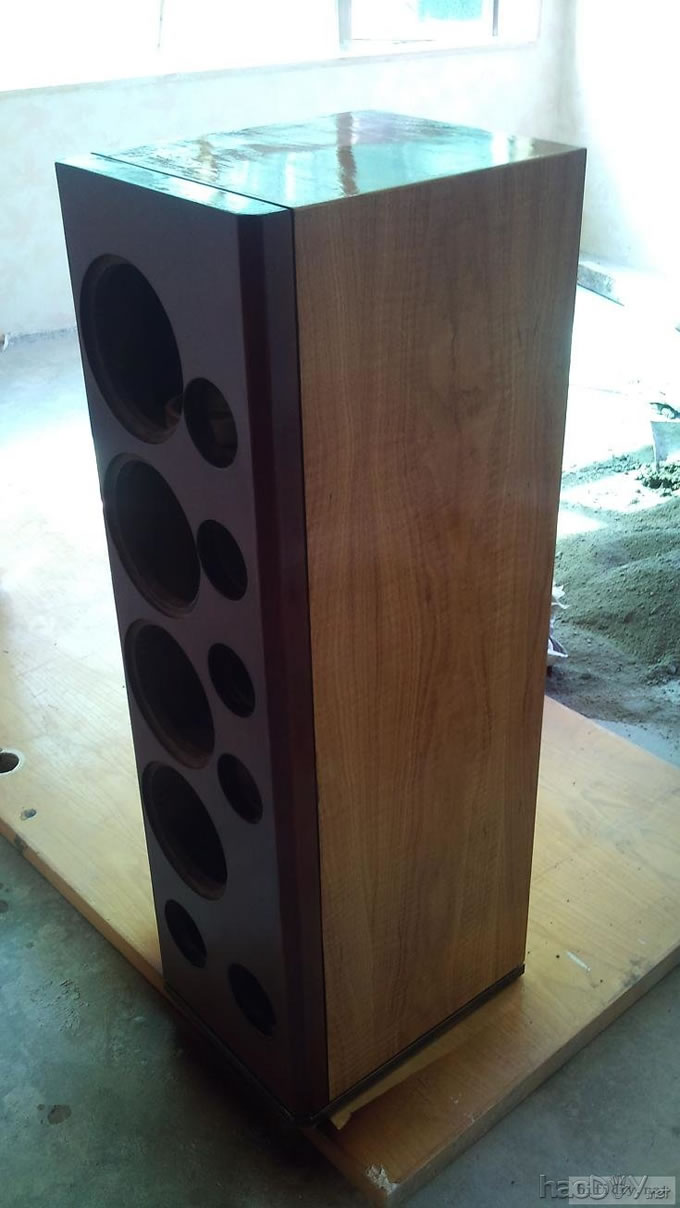

成品出来了,总体外观不错的!!呀!!!这张照片忙了倒过来呢!真大意!!!


这张可以了
#p#分页标题#e#



来个全家福!!!
左边来一张!!


右边又来一张,哈!!




装好了当然就试听一下啦!!

我用的是金嗓子406后级,前级分别有胆的和JC-2及827运放前级。
先用JC-2前级试听,感觉比我之前这对12寸三分频透亮很多,立体感很好,可能是因为喇叭没有煲开的原因,低音没有我想象的好,以后煲开后希望有改善啦!!我想信会有的,我有信心!!!
用胆前级+金嗓子406后级试听:一句话,舒服!!低音比JC-2好了一点。
用827运放试听(用有音调功能这一档),由于低音人工提升了,所以低音的表现可以接受,高音也有提升,这时的立体感更好。

我觉得这对音箱是我做音箱以来最好的一对,但由于我在音响方面的认识只是初学者,所以和其他高手所做的有多大距离我就不知道了,可能如果你听到这对箱后你会说我是白花钱的,做了一对垃圾出来!!!有机会的话我真的想听听其他高手的音箱,以此来学习嘛!!!

前面有一朋友说分频器要改的,幸福大佬也说过,并反参数都给出了,在这里我深表谢意!!!由于我现在手上没有电容,所以只能用这对成品分频听着,等电容买回来就照着来改,看看有什么变化!
